Комплексное руководство по диоду SS34 Schottk

Диоды Шоттки, отмечаемые за их эффективность и низкую потерю мощности, необходимы в современном электронном дизайне.Диод SS34 Schottky выделяется своим компактным конструкцией, установленной на поверхности и исключительного теплового управления.Широко используемые в таких приложениях, как защита обратной полярности, преобразователей постоянного тока/постоянного тока и высокочастотных цепи, производительность диода SS34 является свидетельством его расширенной конструкции.В этой статье рассматриваются уникальные атрибуты диода SS34, включая его конфигурацию PIN-кода, спецификации и роль в оптимизации электронных систем, предлагая ценную информацию для вас, ищущих надежные, энергоэффективные решения.

Каталог

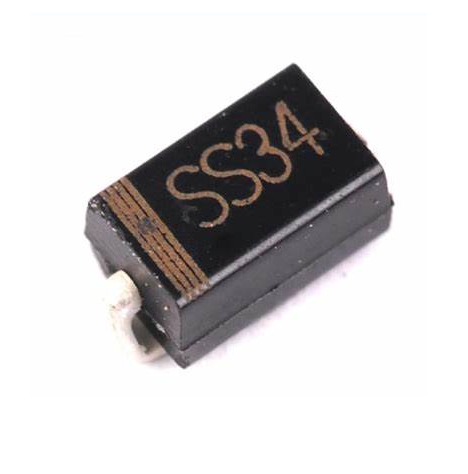

SS34 Schottky Diode Обзор

А SS34 Диод Шоттки славится своим компактным, установленным на поверхности конструкциях, подчеркивая удивительно быстрые скорости переключения, минимальное падение прямого напряжения и способность обрабатывать существенный прямой ток.В основе своей конструкции лежит интерфейс металлического полупроводника, подкрепленный защитным кольцом, созданным для выдержания механических напряжений с уравновешенностью.Конфигурация ноги, связанную с клип, снижает электрическую сопротивление и повышает тепловое управление, способствуя высокопоставленным возможностям тока всплеска и повышает общую эффективность работы.Эти качества делают диод SS34 предпочтительным вариантом для вторичного выпрямления, защиты обратной полярности, свободного и использования в преобразователях постоянного тока/постоянного тока.

Замечательной чертой диода SS34 является впечатляющая скорость переключения по сравнению со стандартными диодами.Эта присущая характеристике оказалась особенно полезной в высокочастотных цепях переключения.Вы можете часто учитывать не только преимущество низкого напряжения вперед, но и то, как скорость переключения коррелирует с результатами производительности, особенно в блоках питания, где эффективность выполняет ключевую роль.

Чтобы стратегически интегрировать диод SS34 в соответствии с потребностями применения, убедительное понимание его операционных принципов полезно.Вы можете добиться заметного успеха, используя диод в ситуациях, когда повышенная эффективность и непоколебимая надежность являются доминирующими.Иллюстративным примером является его использование в защите обратной полярности, демонстрируя способность диода терпеть переходные состояния без повреждений, сохраняя тем самым динамические компоненты.

Конфигурация PIN

PIN -код	Название вывода	Описание
Штифт 1	Анод	Этот штифт позволяет поток тока.
Вывод 2	Катод	Поток тока выходит через этот штифт.

Функции и детали

Атрибут	Спецификация
Тип	Силовая барьерное барьерное диод
Терминалы	2
Типы пакетов	DO-214AA, SMC DO-214AB
Производитель	OnSemi
Вперед теку (если)	3A
Обратный ток (IR)	0,5 мА
Максимальное прямое напряжение (VF)	0,5 В при 3А
Напряжение блокировки постоянного тока (макс)	40 В
Обратное напряжение (макс)	40 В
RMS напряжение (макс)	28 В
Впередное напряжение падение	22 В
Пик ток всплеска	100А
Рабочая температура	-65 ° C до +150 ° C.
Кольцо охраны	Используется для защиты от перенапряжения
Потеря власти	Низкий
Эффективность	Высокий
Впередное напряжение падение	Низкий
Увеличение емкости	Высокий
Пик	100А
Скорость изменения напряжения (DV/DT)	10 000 В/мкс

Эквивалентные и альтернативные модели

Эквивалент

• 1n5822

Альтернативы

• SS33

• 1N5822

• SS32

• SS35

• 1n4733a

• 1N4148

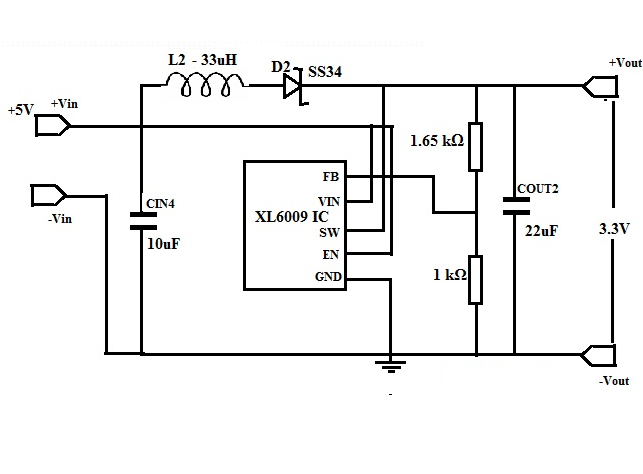

Создание конвертера DC-DC от 5 В до 3,3 В с XL6009 и SS34

Современные электронные устройства, такие как датчики и интегрированные схемы, часто процветают на 3,3 В.Интеграция их в системы с использованием 5-В или более высокого питания требует понижения или усиления преобразователя для плавного смешивания.Здесь мы исследуем создание преобразователя DC-DC 5 В до 3,3 В, используя регулятор переключения XL6009, повышая совместимость в универсальных системах.

Чтобы построить этот конвертер, вам понадобится:

• Интегрированная цепь XL6009

• 33UH Inductor

• Диод SS34 Schottky

• Конденсаторы с рейтингами 22 UF и 10 UF

• Два резистора при 1,65 кОм и 1 кОм для петли обратной связи

Эти компоненты, расположенные в соответствии с схемой, обеспечивают эффективное преобразование напряжения.

Операционная динамика

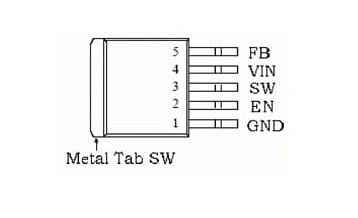

PIN -код	Название вывода	Описание
1	Гнездо	Это наземная булавка.
2	Поступка	Включите PIN: при низком, устройство выключается;Когда высоко, Устройство включается.
3	Дольдо	Выходной штифт переключателя питания.
4	Вин	Подача напряжения.
5	Фб	Штифт обратной связи: обнаруживает выходное напряжение и настраивает его через сеть разделителей внешней резисторы.

Повышенные преобразователи, такие как XL6009, используемые в этой настройке, представляют собой гостеприимный шлюз для тех, кто входит в домен электроники.Внутренняя металлическая вкладка преобразователя надежно подключается к выводу переключения, способствуя рабочей надежности.XL6009 работает в входном диапазоне от 5 В до 32 В, переключается на частоте 400 кГц и может поставлять выходные токи до 4А.Элегантность его конструкции повышается диодом SS34 Schottky, который обеспечивает заметную эффективность и быстрый отклик, приписываемый естественным признакам выпрямителей Шоттки.Этот диод обеспечивает минимальное падение прямого напряжения, эффективное управление током до 3А с падением на 0,5 В.

Петля обратной связи, созданная резисторами R5 и R6, должна быть искусно настроена для пикового преобразователя.Выходное напряжение, обозначенное как VO, может быть получено из уравнения VO = 1,25 (1+R5/R6).Фиксируя R6 при 1 кОм, R5 установлен на 1,65 кОм.Эта точная конфигурация поддерживает надежную тепловую защиту и сохраняет впечатляющую эффективность 94% преобразователя, подчеркивая необходимость точного выбора компонентов и настройку для превосходной производительности в задачах преобразования напряжения DC-DC.

Плюсы и минусы

Плюс

Диод SS34 Schottky приобретает признательность в электронике за ее примечательную эффективность и возможности быстрого переключения.В высокочастотных сценариях эти характеристики способствуют снижению потерь мощности, тем самым повышая производительность общей цепи.Его простота реализации помогает упростить конструкцию схемы.Кроме того, надежная пропускная способность диода обеспечивает надежную реакцию на переходные скачки напряжения.Эти функции оказываются полезными в создании компактных и заслуживающих доверия конструкций, продемонстрированных с помощью практических примеров в модулях питания, где эффективность становится решающим фактором.

Емкость тока всплеска диода SS34 Schottky показывает его значение в средах, склонных к внезапным скачкам напряжения, подобно тем, которые встречаются в автомобильной электронике.Опыт показывает, что опытное управление всплесками может расширить долговечность электронных компонентов, что впоследствии снижает расходы на техническое обслуживание и повышает надежность.Вы можете часто подчеркнуть, как реализовывать методологии защиты всплесков вокруг диодов Шоттки может предотвратить повреждение потенциального цепи.

Минусы

Несмотря на свои преимущества, диод SS34 Schottky не без проблем.Выдающаяся проблема возникает из -за большего обратного тока и потенциальной утечки в условиях обратного напряжения.Это происходит из-за соединения металла-полупроводника, что потенциально снижает точность в цепях из-за потерь эффективности.Общие решения сосредоточены на интеграции дополнительных компонентов, таких как резистивные сети, для эффективного рассеяния токов утечки.Кроме того, более низкое максимальное обратное напряжение диода требует тщательного выбора, специфичного для применения, чтобы избежать ситуаций обратного расщепления.

Вы можете часто выступать за тщательную оценку прикладных среда при выборе диода SS34 Schottky, взвешивая как его преимущества, так и ограничения.Совместив свои функции с конкретными требованиями схемы, производительность может быть оптимизирована при минимизации потенциальных недостатков.Это сложное понимание отражает более широкую отраслевую экспертизу, где стратегический выбор компонентов играет динамическую роль в создании эффективных и надежных систем.

Применение диода SS34 Schottky

Диоды SS34 Schottky играют интригующую роль в различных технологических областях.Эти компоненты повышают защиту цепи, предотвращая обратную полярность и искусственно управляя потоком тока с замечательной эффективностью.Их широко распространенное развертывание в высокочастотных инверторах подчеркивает их облегчение быстрого переключения благодаря минимальному падению прямого напряжения и быстрому восстановлению.Когда дело доходит до вторичного выпрямления, защиты полярности и свободного воли, эти диоды превосходят снижение потери мощности, улучшая конструкцию энергосбережения.

Преобразователи и инверторы DC-DC

Диоды SS34 Schottky занимают существенное место в высоковольтных высокочастотных инверторах и преобразователях DC-DC.Они обеспечивают плавные переходы напряжения, обеспечивая эффективную адепкость преобразования мощности.Заменяя традиционные кремниевые диоды в схемы Buck/Boost, диоды Шоттки обеспечивают заметные преимущества, такие как снижение снижения напряжения и повышенная эффективность системы.Эти качества в основном восхитительны для компактных и портативных конструкций устройства, где управление тепловой мощностью и экономией энергии имеют приоритет.

SMP и освещение

Schottky Diodes значительно поддерживает производительность устройств в рамках питания Switch Mode Power (SMP), адаптеров и мира освещения.Их способность обрабатывать большие токи при сохранении низкого напряжения вперед повышает надежность и эффективность устройства - квалификации, которые резонируют как в потребительской электронике, так и в промышленных контекстах.Например, в решении светодиодного освещения диоды Шоттки поддерживают постоянную выработку света и снижают тепловое воздействие, подчеркивая их роль в поддержании регуляции тока и долгосрочной долговечности.
