Комплексный обзор счетчиков вверх/вниз: конструкция схемы и 74193 IC объясняется

В запутанном мире цифровой электроники счетчики играют важную роль в последовательной конструкции схемы, что позволяет точно подсчитать цифровые импульсы в различных приложениях.Эти базовые компоненты питаются с помощью фруктовых флопов (FFS), синхронизированных с сигналами тактовых (CLK), обеспечивая надежное временное отслеживание и обработку данных.Будь то функционирование как отдельные устройства или в качестве основных частей более крупных систем, счетчики стали необходимым в цифровом дизайне.Среди различных типов счетчиков прилавки вверх/вниз выделяются их уникальной способностью учитывать в обоих направлениях, предлагая непревзойденную гибкость и эффективность.В этой статье мы копаем механику, приложения и значимость прилавков вверх/вниз, с центром внимания на универсальный 74193 IC.Изучая их роль в реальных системах и цифровых инновациях, мы стремимся предоставить вам всеобъемлющее руководство.

Каталог

Понимание прилавка вверх/вниз

Счетчики вверх/вниз предлагают сложный метод подсчета, позволяющий выполнять операции с двумя направлениями на основе конкретных контрольных сигналов.Эти счетчики встречаются в приложениях, где необходимо подсчет вверх и вниз, как видно в TTL Technologies, таких как 74LS190 и 74LS191, которые искусно переключают режимы подсчета переключения в ответ на их входные директивы.

4-битный бинарный прилавок вверх/вниз

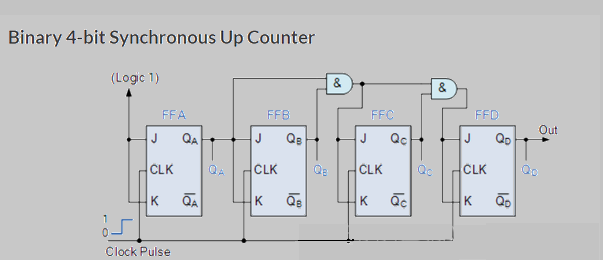

4-битный счетчик олицетворяет бинарное подсчет, умело ориентируясь с 0000 до 1111 и циклически циклически.Часовые импульсы приводят к механизму увеличения в диапазоне 0-15, причем каждый тик методично вызывает последующее состояние.

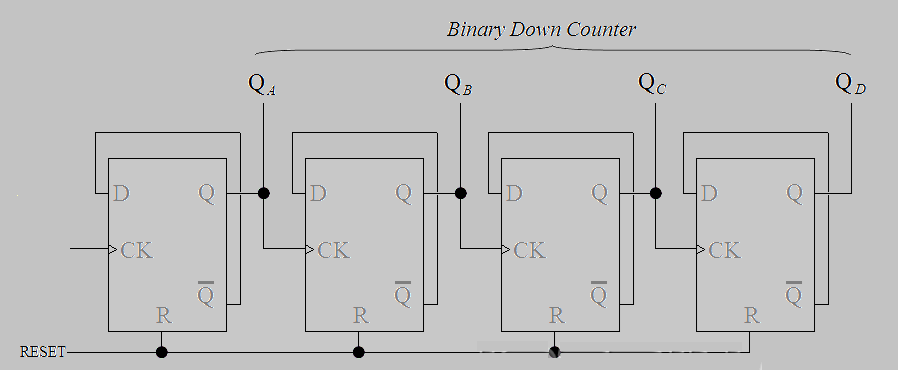

Напротив, процесс уменьшения, сдвигающийся с 1111 на 0000, опирается на четыре шлепанца D-типа, активируемые краями тактовых часов.Инновационное использование инвертированных механизмов обратной связи достигает гармоничного взаимодействия выходов, подчеркивая как креативность, так и точность.

Синхронный 3-битный перевод/вниз

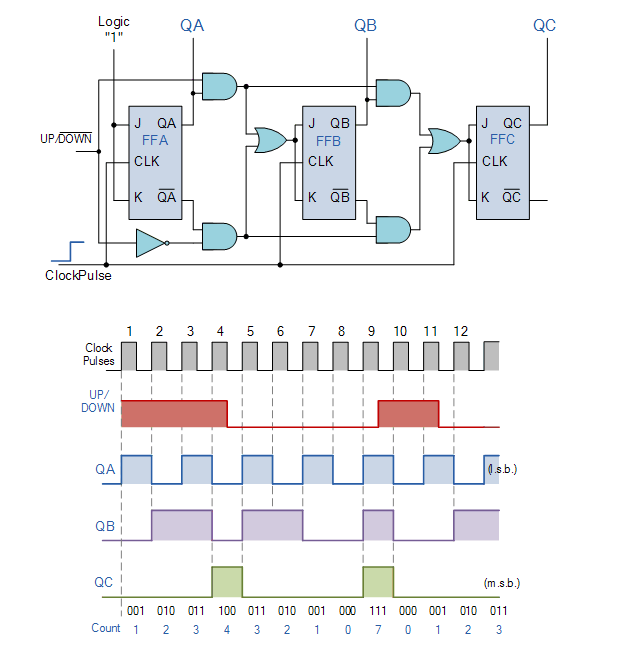

3-битный синхронный счетчик, использующий шлепанцы JK, иллюстрирует эффективный подход к подсчету от 0 (000) до 7 (111) и обратно.Его синхронная конструкция обеспечивает утонченный контроль над процессом подсчета, где каждое переход состояния координируется точными командами ввода.Эта функция повышает точность в подъеме от 0 до 7, при этом ловко управляя понижением с 7 до 0.

Проектирование схемы столешницы вверх/вниз

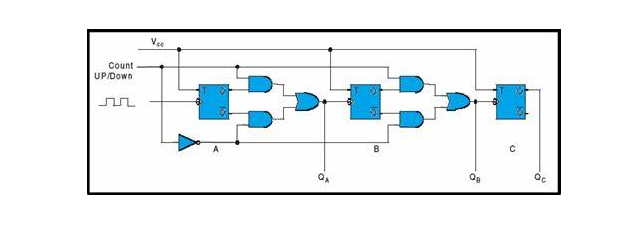

3-битная столовая схема является ключевым элементом в цифровом дизайне, обслуживая разнообразные цели подсчета и времени.Он последовательно использует шлепанцы (FFS), чтобы определить направление графа-ослабляющееся или сходящее.

В режиме подъема каждый FF выровнен с входом такта, полученным на результате предыдущего выхода FF (Q), направляя цепь в упорядоченном восхождении через двоичные состояния от 000 до 111. Эта последовательность часто находит благосклонность в приложениях, требующих точного времениКонтроль, включая цифровые часы и калькуляторы, где точность вызывает удовлетворенность и надежность.

Переключение в режим понижения требует умного подхода, привлекая обратные выходы шлепанцев.Отказавшись от простого прямого марша, эта конфигурация перенаправляет каждый ввод часов FF, чтобы получить сигналы от дополнения предыдущего выхода Q -выхода FF.Следовательно, схема отсчитывается в обратном направлении, от бинарного 111 до 000. Такая адаптируемая функциональность оказывается в основном привлекательными при разработке обратимых счетчиков для возврата в системах, таких как цифровые одометры и таймеры уменьшения - тонкое удовольствие от движения назад так же плавно не может быть пропущено.

Механика прилавка вверх/вниз

Функциональность счетчика вверх/вниз полагается на управляющий вход, который определяет его эксплуатационный режим, диктуя, будет ли количество подняться или спуститься.Суть его работы заключается в бесшовной синхронизации между выходом шлепанцев (FFS) и контрольными сигналами, влияющими на последующие FFS.В приложениях даже малейшее отклонение от идеального времени может привести к ошибкам подсчета, подчеркнув, насколько динамично точно координировать время сигнала.

• Режим подсчета

Состояние	QC	QB	QA
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Режим отряда

Состояние	QC	QB	QA
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

В типичной конфигурации три шлепанца сохраняют 3-битное цифровое значение, что позволяет бинарному количеству в диапазоне от 0 до 7. Вы часто сталкиваются с проблемами, поддерживающими надежность хранимых значений, особенно при работе со средами, изобилующими электрическим шумом или помех.ПолемДля решения этих проблем часто используются дополнительные методы синхронизации или фильтрации, обеспечивающие целостность данных во время переходов.

Логические ворота значительно влияют на то, как направляются эти сигналы, гарантируя, что счетчик соответствует его рабочим потребностям.Они управляют потоком, чтобы гарантировать, что только одно состояние - либо увеличение, либо уменьшение, - оставлять активные в любой момент.Расширенные схемы могут включать программируемую логику, предлагая улучшенную адаптивность и динамические корректировки.Это вводит интригующий аспект: проектирование счетчиков с предвидением для будущей масштабируемости может значительно расширить их полезность.

Рафинирование динамики тактового импульса с использованием прилавка вверх/вниз

Счетчики вверх/вниз преобразуют состояния путем регулировки выходов фрук-флопа (FF) в ответ на изменения тактового импульса.

• В сценарии подъема: подключите начальный триггер к логике 0, заставляя его переключаться на нисходящих краях такта, усиливая синхронизацию с помощью системных целей для бесшовного потока.Мысли, полученные из опыта проектирования цифровых цепей, показывают, что баланс этих переключающих действий может уменьшить ложные триггеры, тем самым увеличивая надежность с течением времени.

Переход и гармоничный государственный переход

• В режиме подсчета вниз: подключитесь к логике 1, чтобы все шлепанцы переключались, что приводит к плавному уменьшению от более высоких состояний.Этот метод можно сравнить с тщательным раскручиванием пружины, где точность и время обеспечивают минимальную механическую деформацию во время возврата к исходному уровню.Это расположение облегчает постепенное снижение до тех пор, пока не будет представлена ​​последовательность сброса.

Эффективное сброс цикла и обеспечение согласованности

Обычные сбросы происходят каждые восьми тактовых циклов, обеспечивая последовательную работу.Структура из восьми циклов обеспечивает определенную фазу для каждого сдвига состояния, обеспечивая эффективное выполнение каждого этапа до начала следующего.Обратная связь от практических применений предполагает, что эти периодические сбросы предотвращают накопление ошибок, усиливая эксплуатационное равновесие.

74193 Обзор IC UP/Down Counter

А 74193 Интегрированная схема, известная как 4-битный синхронный бинарный счетчик, Adeptly управляет как вверх, так и вниз по функциям подсчета.Его способность обрабатывать последовательности подсчета до модуля из 16 человек придает широкому спектру цифровых приложений.Этот IC уникально разработан с терминалами, специально предназначенными для подсчета вверх и вниз, наряду с мастер -сбросом и входом нагрузки, что обеспечивает легкость в настройке начального состояния в соответствии с различными потребностями.

Архитектура 74193 IC поддерживает легкий подсчет направления.В цифровых устройствах выбор между подсчетом вверх и вниз повышает адаптивность системы.Каждая операция подсчета точно выровнена с тактовым импульсом, что делает его надежным выбором для сложных систем, где время имеет значение.Для вас эта синхронизация может быть стратегическим фактором в обеспечении согласованного выполнения последовательности.

Ключевой особенностью этого IC является Master Reset, который позволяет немедленно сбросить все биты - функция, часто развернутая во время запуска или при исправлении ошибок.Кроме того, вход нагрузки увеличивает его полезность, позволяя вам установить предопределенные первоначальные подсчеты, позволяя получить степень персонализации, необходимой в различных цифровых контекстах.Такая персонализация становится основной в сценариях, когда устройства регулярно подвергаются инициализации или требуют специальной обработки во время перерывов.

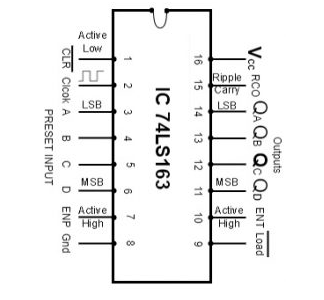

Конфигурация PIN

PIN -код	Название вывода	Описание
Штифт 1	CLR	Вход сброса активного сброса.
Вывод 2	CLK	Сигнал ввода часов.
Вывод 3	A (LSB)	Заданный вход данных.
PIN 4	Беременный	Заданный вход данных.
PIN 5	В	Заданный вход данных.
Питатель 6	D (MSB)	Заданный вход данных.
Питатель 7	Эн	Активно-высокий вход помечен ENP.
PIN 8	Гнездо	Наземная булавка.
Питатель 9	Нагрузка	Активно-низкий вход нагрузки данных.
PIN 10	ENT	Активно-высокий вход помечен ENT.
PIN 11	QD (MSB)	Выходной выход.
PIN 12	QC	Выходной выход.
PIN 13	QB	Выходной выход.
Питатель 14	QA (LSB)	Выходной выход.
PIN 15	Rco	Ripple переносить выходные данные от 0 до 1.
PIN 16	Венчурной	Входной штифт питания.

Функции

Особенность	Описание
CLK Частота	Работает с частотой CLK 32 МГц.
Использование энергии	Использование мощности ограничено 93 МВт.
Счетчик	Функционирует как 4-битный модул-16 вверх/вниз/вниз.
Предустановленные входы	Поставляется с доступными предустановленными входами.
Программирование	Особенности синхронное программирование.
Волновать перенос	Имеет внутренний перенос пульсации для эффективного подсчета.
Переносить вывод	Предлагает выходные данные, подходящие для каскадного каскада N-бита.
Время распространения	Может похвастаться временем распространения 14 нс.

Создание прилавка вверх/вниз с IC 74193

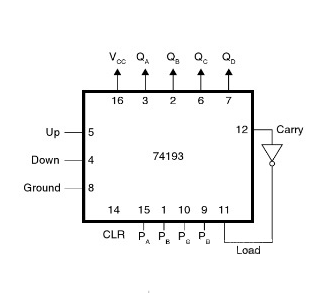

IC Complex 74193, распознаваемый за его адаптируемые функции подсчета, является ценным компонентом в цифровых системах для обеспечения универсальных задач с подсчетом/вниз.В схеме схемы PIN-16 подключен к VCC, чтобы обеспечить IC с рабочей мощностью.Чистые выводы стратегически основаны, что действует для сброса счетчика при необходимости, помогая сохранить надежность и производительность системы.

Бинарные данные входят в IC через PINS PA, PB, ПК и PD.Соответствующие бинарные выходы можно получить на QA, QB, QC и QD, предоставляя обработанные подсчеты, которые в основном полезны для таких задач, как схемы сроков и разделители частоты, требующие высокой точности.

Направление подсчета, будь то увеличение или уменьшение, контролируется с помощью специализированных часов.Эта возможность позволяет динамически регулировать последовательность подсчета ИК, повышая ее гибкость в различных приложениях.При использовании IC в практических сценариях он доминирует в тщательном формировании тактового импульса и решении проблем с шумом, чтобы избежать неправильного количества, обеспечивая надежный цепь.

Сравнительный анализ прилавка и вниз

Вверх счетчик	Вниз прилавок
Вверх прилавок подходит от «0» до его максимального предела	Счетчик вниз начинается с пикового значения и спускается до '0' '
Он считается событиями в восходящей последовательности	Он считается событиями в нисходящей последовательности

Сильные стороны и ограничения прилавков вверх/вниз

Сильные стороны

Стойки вверх/вниз обеспечивают множество преимуществ, особенно в мире Интеграция в высокоскоростные системыПолемИх прямая структура триггера помогает в легкой связи, часто приводит к экономически эффективным вариантам для цифровых устройств, где минимизация сложности является приоритетом. Возможность подсчитать в обоих направлениях - вверх и вниз - универсальности, доказывая полезной в таких приложениях, как цифровые часы или счетчики событий, где желательно. Кроме того, их функциональность сияет в тестовых системах, используемых для подтверждения логических сигналов.Практические приложения оценивают их несложный дизайн, что обеспечивает более простую отладку и техническое обслуживание, предлагая замечательное преимущество для вас, сосредоточенного на задачах решения проблем и оптимизации.

Ограничения

Несмотря на сильные стороны, счетчики вверх/вниз отображают особые ограничения, особенно в отношении точности на повышенных частотах. По мере повышения скорости работы они могут столкнуться с неточностями, создавая проблемы в системах, которые определяют приоритеты высокой надежности. Эти неточности часто происходят из -за зависимости от синхронизации внешних часов, которая может конкретно Требовать дополнительных схем шлепанцевПолемТакие требования могут Увеличьте сложность цепи и введите потенциальные задержки времениПолемБолее того, при управлении сложными битовыми системами, Любые задержки, связанные с счетчиками, могут усугубить, влияя на общую производительность системы.Следовательно, вы можете часто изучать альтернативные решения или дополнительные компоненты для смягчения этих эффектов, основывая их стратегии на улучшенных методах синхронизации.Навигация по этим компромиссам требует вдумчивой оценки потребностей системы и того, как такие элементы могут влиять на производительность, часто направляя вас к стратегическим улучшениям дизайна, адаптированные к конкретным требованиям применения.

Использование прилавков вверх/вниз

Автореверсионные счетчики

В мире системной инженерии, который требует тщательного контроля, счетчики вверх/вниз вводят полезную функцию: автоматическая корректировка направления подсчета в установленных пределах.Эта адаптивность поддерживает безупречный переход между прямым и обратным подсчетом.Такая функция становится особенно ценной в автоматизированных средах, где отслеживание движения в обоих направлениях глубоко влияет на эффективность работы.Промышленная робототехника, например, использует этот атрибут для обеспечения точности после достижения границ их движения.

Часовые перегородки

В цифровых электронных системах стойки вверх/вниз вносят значительный вклад в изготовление часовых перегородков, которые искусно модулируют частоту тактовых сигналов.Эта модуляция помогает в создании сигналов времени, которые являются ключевыми для управления различными компонентами на различных частотах в интегрированной системе.Предлагая часы различных скоростей, эти счетчики играют важную роль в синхронизации различных процессов, тем самым удовлетворяя уникальные потребности в системе.

Системы управления парковкой

В городских пространствах, задыхаемых от трафика, счетчики вверх/вниз обеспечивают динамические решения через системы управления парковкой.Методично увеличивая количество счетов с входом каждого транспортного средства и уменьшив его при выходе, эти счетчики предоставляют своевременные обновления на доступных парковочных местах.Этот фактический механизм отслеживания поддерживает эффективное использование инфраструктуры парковки, одновременно обогащая ваш опыт.

Частотная распределение

Для задач, связанных с частотным разделением в сетях связи, счетчики вверх/вниз оказываются исключительно выгодными из -за их низкого шума и снижения энергопотребления.Эти счетчики помогают в тщательном разделении и управлении частотами, что позволяет размещать несколько каналов в сети.В средах с обширной обработкой сигнала использование таких счетчиков обеспечивает минимальные помехи, поддержание целостности и качества сигналов связи.

Асинхронное счетное подсчет

Учитывания вверх/вниз позволяют асинхронно подсчет декадального подсчета, используемый для приложений, где операции происходят независимо от глобальных часов.В асинхронных системах эти счетчики обеспечивают надежный подход к достижению подсчета базы 10, превосходящего адаптивность без утрачивания точности.Их полезность сияет в системах, работающих в различных условиях, плавно регулируя, не жертвуя точностью.

Заключение

Эта статья впадает в сложный дизайн и эксплуатационные аспекты прилавка вверх/вниз, сосредотачиваясь на IC 74193.Известный своим двойным счетным возможностями - как восходящими, так и с нисходящими - у него разнообразные приложения, от сложных систем парковки до замысловатых задач деления частотного деления.По мере изменения технологических ландшафтов глубокое понимание этих компонентов может стимулировать инновации и повысить эффективность.Утилита UP/Down -Counter выходит за рамки обычных применений, выходя в автоматизированные системы, где точные механизмы подсчета повышают эффективность.Например, в динамических решениях по управлению трафиком такие счетчики играют важную роль, интегрируя фактические данные для оптимизации потока.Использование универсальности устройства позволяет удовлетворить проблемы в различных секторах с индивидуальными стратегиями.Из отраслевых идей точная реализация этих счетчиков может значительно повысить производительность системы.
