Сухие паяные соединения: как их идентифицировать, исправить и предотвратить

Сухие паяные соединения могут привести к ослаблению соединений и ненадежной работе схемы на печатной плате.В этой статье вы узнаете, что такое сухая пайка и чем она отличается от настоящей.Вы также узнаете общие причины и способы выявления этих проблем с помощью простых методов проверки и тестирования.Кроме того, вы увидите, как они влияют на электрические цепи и как их можно исправить и предотвратить.

Каталог

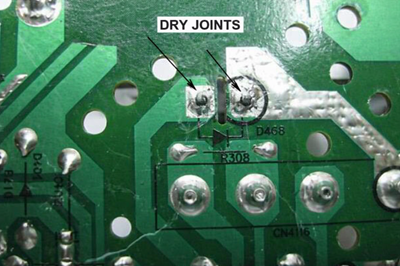

Рисунок 1. Сухие паяные соединения на печатной плате

Что такое сухое паяное соединение?

Сухая пайка — это слабое электрическое соединение, возникающее, когда припой не прикрепляется должным образом к выводу компонента и контактной площадке печатной платы.Вместо гладкой и блестящей поверхности шов выглядит тусклым, шероховатым или неровным, что указывает на плохую адгезию.В этом типе соединения отсутствует надлежащая металлургическая связь, что делает его ненадежным для длительного использования.

В правильном паяном соединении припой полностью плавится, растекается равномерно и образует прочное механическое и электрическое соединение между поверхностями.Однако сухое паяное соединение не может обеспечить полного смачивания, что приводит к хрупкому соединению.Поначалу он все еще может проводить электричество, но соединение нестабильно.Со временем он может легко деградировать при нагрузках или нормальной работе.

Причины сухой пайки

• Недостаточное тепло во время пайки

Когда паяльник не достигает нужной температуры, припой не может полностью расплавиться и растекаться.Это препятствует правильному соединению между контактной площадкой и выводом компонента.В результате шов формируется с грубой и зернистой текстурой.Припой может остаться на поверхности, а не распределиться равномерно.Это одна из наиболее частых причин сухих паяных соединений.

• Окисление контактных площадок или выводов

Окисление происходит, когда металлические поверхности подвергаются воздействию воздуха и влаги с течением времени.Окисленные поверхности препятствуют растеканию припоя, что затрудняет формирование правильного соединения.Даже если припой нанесен, он может плохо приклеиться к загрязненной поверхности.Это приводит к слабым и неполным суставам.Чистые поверхности важны для эффективной пайки.

• Плохое или недостаточное использование флюса

Флюс помогает удалить окисление и улучшает текучесть припоя в процессе пайки.Без достаточного количества флюса припой не сможет должным образом смачивать поверхности.Это приводит к неравномерному или неполному склеиванию.Вместо гладкого и блестящего сустав может выглядеть тусклым и слабым.Правильное нанесение флюса способствует получению высококачественных паяных соединений.

• Движение во время охлаждения

Если компонент или печатная плата перемещаются во время охлаждения припоя, соединение может быть нарушено.Это предотвращает затвердевание припоя в стабильную структуру.В результате соединение становится треснувшим или зернистым.Даже небольшие вибрации могут повлиять на качество соединения.Стабильное положение во время охлаждения очень важно.

• Загрязненные поверхности

Пыль, масло или остатки на контактных площадках печатной платы или выводах компонентов могут препятствовать надлежащей адгезии припоя.Эти загрязнения действуют как барьеры между припоем и металлическими поверхностями.Даже при правильной температуре и флюсе соединение может потерпеть неудачу.Это приводит к слабым и ненадежным суставам.Чистота является ключевым фактором качества пайки.

• Неправильная техника пайки

Нанесение припоя непосредственно на жало вместо места соединения может привести к плохим результатам.Тепло может неравномерно передаваться как на контактную площадку, так и на провод.Это приводит к неполному плавлению и плохому склеиванию.Неправильные углы или время также могут повлиять на формирование суставов.Правильная техника обеспечивает равномерное распределение тепла и прочные соединения.

Как определить сухие паяные соединения?

1. Метод визуального контроля

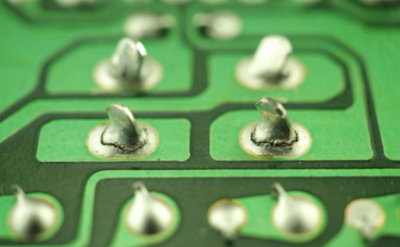

Рисунок 2. Сухое паяное соединение крупным планом.

Визуальный осмотр — наиболее распространенный способ определить сухое паяное соединение.Невооруженным глазом или лупой можно рассмотреть поверхность паяного соединения.Сухой шов обычно выглядит тусклым, шероховатым или зернистым, а не гладким и блестящим.Вы также можете заметить трещины, неровные формы или неполное покрытие вокруг провода.По сравнению с правильным соединением припой может не полностью распределиться по контактной площадке.Пример, показанный на рисунке, ясно подчеркивает эти видимые дефекты.

2. Метод измерения сопротивления

Измерение сопротивления помогает обнаружить слабые электрические соединения в цепи.Используя мультиметр, вы можете измерить сопротивление паяного соединения.Хорошее паяное соединение должно иметь очень низкое и стабильное сопротивление.Сухое паяное соединение может иметь более высокие или колеблющиеся значения сопротивления.Это указывает на плохую проводимость и неполное соединение.Повторные измерения могут подтвердить нестабильность соединения.

3. Метод проверки непрерывности (мультиметровый тест)

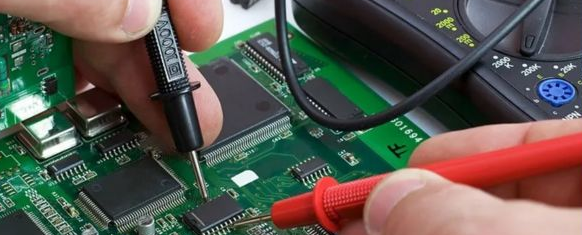

Рисунок 3. Проверка целостности печатной платы

Проверка целостности проверяет целостность электрического пути.Используя мультиметр в режиме проверки целостности, вы размещаете щупы по обе стороны паяного соединения.Правильное соединение будет издавать устойчивый звуковой сигнал или сигнал.Сухое паяное соединение может иметь прерывистую целостность или вообще не иметь целостности.Это указывает на слабое или нарушенное соединение.Схема, показанная на рисунке, демонстрирует, как обычно выполняется этот тест.

4. Испытание на механическую нагрузку (тест на покачивание)

Испытание на механическую нагрузку включает в себя осторожное перемещение или покачивание компонента при наблюдении за поведением схемы.Хорошее паяное соединение остается стабильным и не подвержено влиянию малейшего движения.Сухое паяное соединение может вызвать прерывистые сигналы или внезапные отключения.Это происходит потому, что в соединении отсутствует прочная механическая связь.Необходимо соблюдать осторожность, чтобы не повредить плату во время тестирования.Этот метод полезен для обнаружения скрытых или нестабильных соединений.

Влияние сухих паяных соединений на схемы

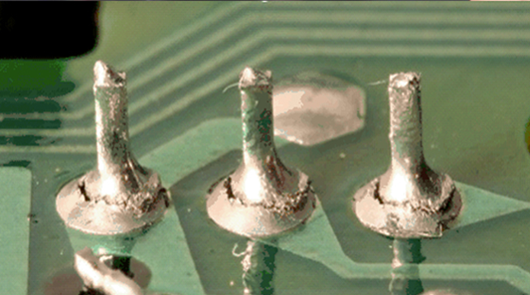

Рисунок 4. Слабая структура паяного соединения

• Прерывистая работа цепи

Сухие паяные соединения часто приводят к случайному подключению и отключению сигналов.Это приводит к непредсказуемому поведению схемы.Устройства могут иногда работать, а иногда выходить из строя.Это затрудняет устранение неполадок.Периодические неисправности — одна из наиболее распространенных проблем, вызванных сухими соединениями.

• Повышенное электрическое сопротивление

Сухое соединение не обеспечивает прочного проводящего пути.Это увеличивает сопротивление в точке соединения.Более высокое сопротивление может уменьшить ток и повлиять на производительность.Это также может привести к нежелательному нагреву.Со временем это может привести к повреждению близлежащих компонентов.

• Полный отказ цепи

По мере ослабления сустава он может в конечном итоге перестать проводить электричество.Это приводит к полной потере связи.Важные части схемы могут перестать функционировать.Это может привести к отключению системы или неисправности.Для стабильной работы необходимы надежные соединения.

• Искажение сигнала или шум

В чувствительных схемах сухие паяные соединения могут вызвать шум или искажение сигнала.Это влияет на связь между компонентами.Сигналы данных могут стать нестабильными или поврежденными.Это особенно хорошо в высокочастотных приложениях.Для точной передачи сигнала необходимы чистые соединения.

• Перегрев в точках подключения

Плохие соединения могут создавать локальное тепло из-за сопротивления.Такое накопление тепла может вызвать нагрузку на припой и окружающие материалы.Со временем это может привести к дальнейшей деградации.В тяжелых случаях это может привести к повреждению печатной платы.Правильные стыки помогают равномерно распределять тепло.

• Уменьшенный срок службы продукта

Сухие паяные соединения снижают общую надежность электронных устройств.Компоненты, соединенные плохими соединениями, с большей вероятностью рано выйдут из строя.Это сокращает срок службы изделия.Может потребоваться частый ремонт или замена.Качественная пайка повышает долговечность.

Как исправить сухую пайку?

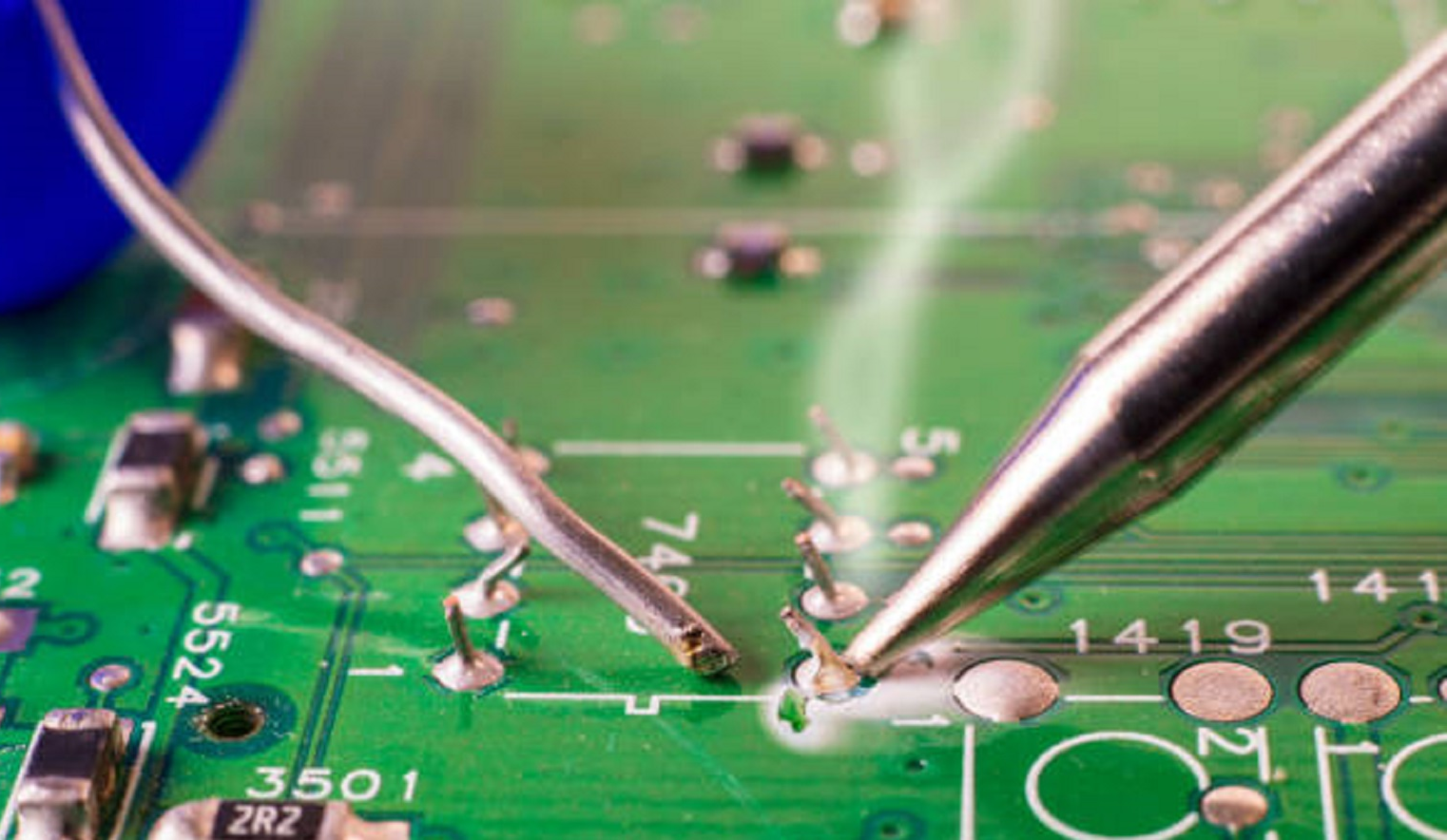

Рисунок 5. Процесс перепайки

• Осмотрите неисправное соединение

Начните с определения точного места сухого паяного соединения.Используйте визуальный осмотр или методы тестирования, чтобы подтвердить проблему.Перед работой убедитесь, что плата выключена.Правильная идентификация гарантирует точный ремонт.Этот шаг позволяет избежать ненужной доработки.

• Нагревайте соединение правильно

Используйте паяльник, настроенный на правильную температуру.Примените наконечник как к контактной площадке, так и к выводу компонента.Это обеспечивает равномерное распределение тепла.Подождите, пока старый припой полностью расплавится.Правильный нагрев является ключом к фиксации сустава.

• Удалите старый припой (если необходимо)

Если имеющийся припой загрязнен или неровный, удалите его с помощью оловоотсоса или фитиля.Это создает чистую поверхность для нового припоя.Удаление старого материала улучшает качество склеивания.Это также предотвращает повторение дефектов.Чистая подготовка приводит к лучшим результатам.

• Нанесите свежий припой с флюсом

Добавьте небольшое количество свежего припоя, нагревая соединение.Убедитесь, что припой плавно растекается вокруг вывода и площадки.Флюс помогает улучшить смачивание и адгезию.Соединение должно образовывать блестящую и гладкую поверхность.Избегайте использования чрезмерного количества припоя.

• Обеспечьте правильное охлаждение

После пайки снимите нагрев и дайте соединению остыть естественным путем.Не перемещайте компонент в это время.Движение может создать еще один слабый сустав.Охлаждение должно быть равномерным и плавным.Это обеспечивает прочное и стабильное соединение.

• Осмотр отремонтированного соединения

Наконец, проверьте новое соединение визуально и электрически.Убедитесь, что он гладкий, блестящий и правильной формы.При необходимости проверьте целостность и сопротивление.Убедитесь, что соединение стабильно.Правильный осмотр подтверждает успешный ремонт.

Как предотвратить высыхание паяных соединений?

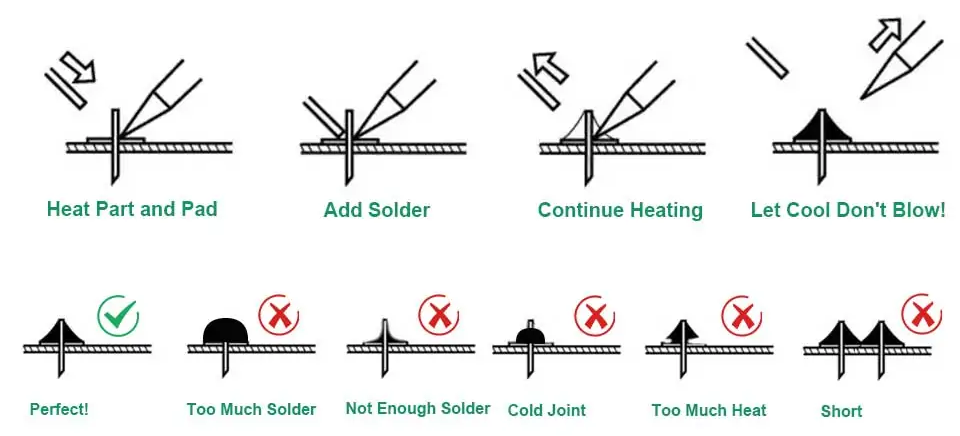

Рисунок 6. Руководство по правильной технике пайки

1. Равномерно нагрейте подушечку и провод.

Всегда прикладывайте паяльник как к контактной площадке, так и к выводу компонента.Это обеспечивает равномерный нагрев.Даже тепло позволяет припою течь должным образом.Неравномерный нагрев приводит к ослаблению соединений.Правильная техника улучшает качество склеивания.

2. Используйте правильное количество припоя

Нанесите столько припоя, чтобы ровно покрыть соединение.Слишком мало припоя может создать слабые соединения.Слишком много припоя может привести к образованию перемычек или дефектам.Цель — чистая, вогнутая форма.Сбалансированное применение обеспечивает надежность.

3. Правильно наносите флюс

Флюс удаляет окисление и облегчает растекание припоя.Во время пайки всегда используйте достаточное количество флюса.Это улучшает смачивание и адгезию.Это также снижает риск возникновения дефектов.Требуются чистые и активные поверхности.

4. Содержите поверхности в чистоте

Убедитесь, что на контактных площадках печатной платы и выводах компонентов нет грязи, масла и окисления.Чистые поверхности обеспечивают лучшее припойное соединение.Загрязнения могут блокировать надлежащую адгезию.Регулярная очистка улучшает качество пайки.Подготовка – ключ к успеху.

5. Избегайте движения во время охлаждения.

Не трогайте сустав, пока он остывает.Движение может ослабить связь.Стабильное позиционирование обеспечивает правильное затвердевание.Даже небольшие вибрации могут привести к неисправности.Дайте суставу остыть естественным путем.

6. Поддерживайте правильный контроль температуры.

Используйте паяльник с контролируемой температурой.Слишком низкая температура препятствует правильному плавлению.Слишком высокая температура может повредить компоненты.Правильный диапазон обеспечивает оптимальные результаты.Контроль температуры важен для стабильности.

Сравнение сухого паяного соединения и холодного паяного соединения

Особенности	Сухая пайка	Холодная пайка Совместное
Определение	Слабая связь потому что припой не приклеился должным образом	Совместные формы, когда припой остывает слишком быстро
Внешний вид	Тупой, грубый, неровная поверхность	Тупо, иногда потрескавшийся или матовый вид
Текстура поверхности	Зернистый и неровный	Гладкий, но хрупкий
Основная причина	Грязная поверхность, окисление или отсутствие флюса	Низкий нагрев или слишком раннее отключение тепла
Поток припоя	Распространение припоя плохо	Припой не полностью расплавиться или течь
Электрический Проводимость	Высокий или нестабильный сопротивление	Соединение может вдруг перестану работать
Механический Сила	Слабый и простой в сломать	Хрупкий и легко трескается
Время формирования	Происходит во время плохая связь	Происходит во время поста охлаждение
Визуальные дефекты	Неровная форма, плохое покрытие	Трещины или тусклость морозная поверхность
Надежность	Низкий, становится хуже со временем	Очень низко, может внезапно потерпеть неудачу
Уровень сопротивления	Выше, чем нормальный (около >0,1 Ом)	Колеблется или становится разомкнутой цепью
Общий возникновение	Грязные колодки или плохое использование флюса	Низкая пайка температура
Метод ремонта	Разогрейте и добавьте поток	Разогрейте с помощью правильная температура
Метод обнаружения	Визуальная проверка и тест на сопротивление	Визуальная проверка и тест на покачивание
Влияние на Схема	Причины нестабильности или прерывистая работа	Вызывает внезапные отключение или сбой

Заключение

Сухие паяные соединения возникают, когда припой не скрепляется должным образом, что приводит к нестабильным соединениям и возможному выходу из строя схемы.Их можно обнаружить с помощью простых методов проверки и тестирования.Для их фиксации требуется правильный нагрев, чистые поверхности и правильные этапы пайки.Использование правильных методов пайки помогает создавать прочные соединения и повышает надежность электронных устройств.
