Стандарт IPC-A-610: все, что вам нужно знать о качестве печатной платы

IPC-A-610 поможет вам понять, как оценивать качество электронных сборок, особенно печатных плат, используя четкие визуальные стандарты.В этой статье вы узнаете, что такое стандарт, как работают его классы и что проверять в компонентах, пайке и общем качестве сборки.Вы также увидите, где он используется, а также преимущества и проблемы его применения.Это дает вам четкое представление о том, как поддерживается качество при производстве электроники.

Каталог

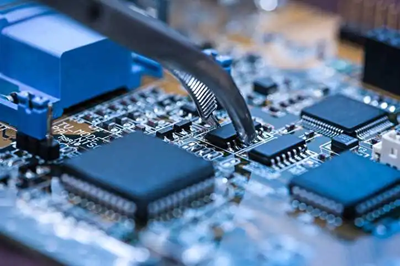

Рисунок 1. Проверка печатной платы IPC-A-610

Что такое стандарт IPC-A-610?

IPC-A-610 — это широко используемый стандарт, определяющий приемлемость электронных сборок, особенно сборок печатных плат (PCBA).Он публикуется IPC, глобальной организацией, устанавливающей рекомендации для производства электроники.Этот стандарт предоставляет визуальные и описательные критерии, помогающие определить, соответствует ли продукт ожиданиям по качеству.Он охватывает различные аспекты сборки, включая компоненты, паяные соединения и общее качество изготовления.IPC-A-610 обычно используется производителями, инспекторами и инженерами по всему миру.

Основная цель IPC-A-610 — обеспечить стабильное качество и надежность электронных продуктов.Это помогает компаниям привести свои производственные процессы в соответствие с общепринятыми во всем мире стандартами.Следуя этому руководству, производители могут уменьшить количество дефектов и улучшить характеристики продукции.Это также создает общий язык между поставщиками и клиентами при оценке сборок.В целом, IPC-A-610 играет важную роль в поддержании контроля качества в электронной промышленности.

Объяснение классов IPC-A-610

Класс 1

Класс 1 относится к электронным продуктам общего назначения, основным требованием которых является базовая функциональность.Эти продукты обычно недороги и производятся в больших объемах для повседневного использования.Незначительные дефекты допускаются при условии, что устройство работает правильно.Основное внимание уделяется не долговечности, а экономичности и удобству использования.Типичные примеры включают игрушки, базовую бытовую электронику и простые гаджеты.Основная цель класса 1 — гарантировать, что продукт работает по назначению без строгих требований к качеству.Производители отдают предпочтение доступности и быстроте производства, а не высокой надежности.Эти продукты не предназначены для работы в суровых условиях или критических условиях.В этой категории также приемлемы более короткие жизненные циклы продуктов.Класс 1 представляет собой гибкий стандарт, подходящий для электроники массового рынка.

Класс 2

Класс 2 включает электронные изделия, требующие надежной работы в течение длительного периода времени.Эти устройства должны функционировать стабильно, но не считаются жизненно важными.Стандарт предполагает более высокий уровень качества изготовления по сравнению с классом 1. Продукты этого класса часто используются в деловой или промышленной среде.Примеры включают коммуникационное оборудование, ноутбуки и бытовую технику.Класс 2 предполагает надежную работу в нормальных условиях.Хотя незначительные дефекты по-прежнему допускаются, они не должны влиять на производительность или долговечность.Стандарт гарантирует, что продукты могут выдерживать регулярное использование без частых сбоев.Производители в этой категории уделяют особое внимание балансу цены и качества.Этот класс широко используется для электроники, поддерживающей повседневные операции.

Класс 3

Класс 3 представляет собой высочайший уровень качества и надежности IPC-A-610.Это относится к продуктам, которые должны работать без сбоев в приложениях.Эти системы часто работают в экстремальных или сложных условиях.Любой дефект, даже незначительный, обычно недопустим в этом классе.Примеры включают аэрокосмические системы, медицинское оборудование и военную технику.Класс 3 требует строгого контроля качества для обеспечения максимальной надежности.Изделия должны работать непрерывно и безопасно при любых условиях.Сбой в этих системах может привести к серьезным последствиям, включая угрозу безопасности.В результате стандарт предъявляет самые высокие требования к качеству изготовления.Этот класс важен для критически важных электронных приложений.

Критерии приемки IPC-A-610 для сборок печатных плат

1. Качество паяного соединения

Паяные соединения должны быть гладкими, правильной формы и правильно соединены как с компонентом, так и с контактной площадкой.Хорошее смачивание указывает на прочные электрические и механические связи.Плохие соединения могут привести к периодическим отказам или слабым соединениям.Внешний вид играет важную роль в определении приемлемости.

2. Размещение компонентов

Компоненты должны быть расположены правильно в соответствии с проектными спецификациями.Несоосные или перекошенные детали могут повлиять на производительность и надежность.Правильное размещение обеспечивает точность электрических соединений.Это также помогает поддерживать стабильное качество производства.

3. Чистота и загрязнение

Сборки печатных плат не должны содержать загрязнений, таких как остатки флюса, пыль или мусор.Загрязнение может привести к коррозии или утечке тока.Чистые платы повышают надежность и производительность в долгосрочной перспективе.Эта категория обеспечивает контроль над средой сборки.

4. Условия вывода и завершения

Выводы компонентов должны быть неповрежденными, неповрежденными и иметь правильную форму.Изогнутые или сломанные провода могут вызвать проблемы с подключением.Правильное состояние провода обеспечивает стабильный электрический контакт.Это также влияет на долговечность сборки.

5. Механическая целостность

Общая структура сборки печатной платы должна быть стабильной и безопасной.Компоненты не должны быть расшатаны или плохо закреплены.Механическая прочность гарантирует, что изделие выдержит обращение и эксплуатацию.Это важно для долгосрочной надежности.

6. Стандарты визуального контроля

Сборки оцениваются на основе визуальных критериев, определенных стандартом.Инспекторы ищут дефекты, такие как трещины, пустоты или несоосность.Четкие визуальные рекомендации помогают поддерживать согласованность проверок.Это обеспечивает единообразную оценку качества.

Требования к размещению компонентов согласно IPC-A-610

• Правильное выравнивание

Компоненты должны быть выровнены по назначенным площадкам на печатной плате.Несоосность может привести к ухудшению электрических соединений и снижению производительности.Правильное выравнивание обеспечивает точный поток сигнала.Это также обеспечивает стабильные производственные результаты.

• Правильная ориентация

Каждый компонент должен быть установлен в правильной ориентации в соответствии с конструктивной маркировкой.Неправильная ориентация может привести к неисправности или отказу схемы.Четкая маркировка помогает предотвратить ошибки размещения.Ориентация важна для поляризованных компонентов.

• Адекватное расстояние

Между компонентами должно быть достаточно места, чтобы предотвратить короткое замыкание и обеспечить надлежащий поток воздуха.Маленькое расстояние может привести к перегреву или помехам.Правильное расстояние также облегчает осмотр и обслуживание.Это обеспечивает безопасную эксплуатацию устройства.

• Безопасное размещение

Перед дальнейшими этапами сборки компоненты должны быть прочно закреплены на печатной плате.Незакрепленные детали могут смещаться во время производства, вызывая дефекты.Надежное размещение повышает точность сборки.Это также повышает общую стабильность продукта.

• Единообразное размещение в подразделениях

Все сборки должны поддерживать единые стандарты размещения.Согласованность обеспечивает предсказуемую производительность всех продуктов.Это также упрощает проверку и контроль качества.Это важно для крупносерийного производства.

• Предотвращение нависания и смещения

Компоненты не должны выходить за пределы отведенных для них зон.Выступающие части могут мешать другим компонентам или корпусам.Правильное размещение обеспечивает совместимость с конечным дизайном продукта.Это также предотвращает механические проблемы.

Требования к пайке согласно IPC-A-610

1. Правильное смачивание

Припой должен полностью смачивать как вывод компонента, так и площадку.Хорошее смачивание создает прочную связь и обеспечивает проводимость.Плохое смачивание может привести к слабым или ненадежным соединениям.Визуальная гладкость указывает на правильное смачивание.

2. Допустимые галтели припоя

Галтели припоя должны иметь гладкую и вогнутую форму.Такая форма указывает на прочный и стабильный сустав.Избыток или недостаток припоя может ослабить соединение.Правильное формирование галтели необходимо для надежности.

3. Отсутствие паяных мостов.

Припой не должен создавать непреднамеренных соединений между соседними контактными площадками.Мосты могут стать причиной короткого замыкания и выхода устройства из строя.Требуется четкое разделение между стыками.Это обеспечивает правильную работу схемы.

4. Контроль пустот и пробелов

Паяные соединения не должны содержать чрезмерных пустот и зазоров.Пустоты могут снизить механическую прочность и проводимость.Минимальное наличие пустот приемлемо в зависимости от класса.Правильная техника пайки помогает уменьшить количество дефектов.

5. Отсутствие соединений холодной пайки.

Холодные соединения выглядят тусклыми и шероховатыми, что указывает на плохое соединение.Эти соединения могут привести к периодическим отказам.Правильный нагрев обеспечивает гладкие и блестящие паяные соединения.Это повышает надежность.

6. Равномерное покрытие припоя

Припой должен равномерно покрывать область соединения, не перетекая.Неравномерное покрытие может ослабить соединение.Последовательность обеспечивает одинаковое качество всех сборок.Это также улучшает результаты визуального контроля.

Применение IPC-A-610 в производстве электроники

1. Производство бытовой электроники

Используется в таких устройствах, как смартфоны, телевизоры и ноутбуки.Это гарантирует, что продукция соответствует основным стандартам качества.Производители полагаются на него для обеспечения стабильности массового производства.Это помогает уменьшить дефекты при печати больших объемов.

2. Автомобильная электроника

Применяется в системах управления транспортными средствами и информационно-развлекательных устройствах.Это обеспечивает надежность в различных условиях.Автомобильные системы требуют стабильной работы.Стандарт поддерживает обеспечение качества.

3. Аэрокосмические и оборонные системы

Используется в критически важном оборудовании, таком как системы навигации и связи.Это обеспечивает высочайший уровень надежности.Сбои в этих приложениях недопустимы.IPC-A-610 поддерживает строгие требования к качеству.

4. Производство медицинского оборудования

Применяется в таком оборудовании, как устройства мониторинга и диагностические инструменты.Это обеспечивает безопасную и надежную работу.Медицинская электроника должна соответствовать высоким стандартам.Этот стандарт помогает поддерживать целостность продукта.

5. Промышленное оборудование

Применяется в системах управления машинами и средствах автоматизации.Это обеспечивает стабильную производительность в сложных условиях.Надежность важна для непрерывной работы.IPC-A-610 поддерживает долгосрочную функциональность.

6. Телекоммуникации

Применяется в сетевом оборудовании и устройствах связи.Это обеспечивает стабильную передачу сигнала.Для бесперебойного обслуживания необходима высокая надежность.Стандарт помогает поддерживать производительность системы.

Преимущества следования стандартам IPC-A-610

• Повышает надежность и производительность продукта.

• Обеспечивает стабильное качество всех производственных партий.

• Снижает дефекты и затраты на доработку.

• Предоставляет четкие инструкции по проверке

• Повышает доверие и удовлетворенность клиентов.

• Поддерживает глобальную стандартизацию производства.

Проблемы при внедрении IPC-A-610

• Требует надлежащего обучения инспекторов и рабочих.

• Увеличивает затраты на производство и соблюдение требований.

• Требуются постоянные обновления с новыми версиями.

• Интерпретация критериев может различаться в зависимости от команды.

• Требует строгих процессов контроля качества.

• Может замедлить производство в больших объемах.

IPC-A-610, IPC J-STD-001 и стандарты ISO

Особенности	МПК-А-610	МПК J-STD-001	Стандарты ИСО (например, ISO 9001)
Первичный фокус	Определяет приемлемость электронных сборок по визуальным критериям	Определяет Требования к паяным электрическим и электронным узлам	Определяет качество Требования к системе менеджмента (СМК)
Область применения	Обложки проверка готовых сборок печатных плат (PCBA)	Обложки материалы, методы и средства контроля процесса пайки	Обложки организационные процессы во всех операциях
Приложение Уровень	Конечный продукт этап проверки и приемки	Производство и этап процесса сборки	Весь организация и бизнес-процессы
Тип проверки	100% визуальный проверка с использованием стандартных изображений и рекомендаций	Процесс проверка, тестирование и проверка качества изготовления	Внутренний и внешний аудит на основе документированных процедур
Целевые пользователи	Качество инспекторы, аудиторы, контролеры производства	Процесс инженеры, техники, паяльщики	Управление команды, менеджеры по качеству, аудиторы
Уровень детализации	Умеренная детализация с наглядными примерами и пределами приемлемости	Высокая детализация с строгие требования к технологическому процессу и материалам	Высокий уровень структура без технических подробностей, специфичных для продукта
Пайка Покрытие	Оценивает припой совместная приемлемость после сборки	Указывает паяльные материалы, температура и контроль процесса	Не определяет пайка или технические производственные процессы
Сертификация	МПК сертификация (программы CIS, CIT, MIT)	МПК сертификация (CIS, CIT по J-STD-001)	Сторонние сертификация (например, ISO 9001:2015)
Промышленное использование	Электроника проверка производства и сборки печатных плат	Электроника производственные и паяльные операции	Все отрасли включая производство, услуги и здравоохранение
Надежность Классы	3 класса (Класс 1, класс 2, класс 3) в зависимости от надежности продукта.	Использует те же 3 классы, соответствующие IPC-A-610	Нет продукта система классификации
Управление процессом	Ограничено приемочный контроль готовых узлов	Строгий контроль процессов пайки и стандартов качества изготовления	Сосредоточьтесь на постоянное совершенствование и согласованность процессов
Визуальные критерии	Широкое использование фотографии/иллюстрации для принятия решения о прохождении/не зачете	Минимальный визуальный руководство;фокусируется на измеримых требованиях к процессу	Нет визуального критерии проверки
Документация	Визуальная ссылка руководство с критериями приемки	Технический стандарт с подробными процедурными требованиями	Документированная СМК процедуры, записи и политики
Глобальный Признание	Широко признан в отрасли производства электроники	Широко признанный стандарт пайки во всем мире	На международном уровне признан во всех отраслях
Цель	Стандартизировать критерии приемки печатных плат	Обеспечить последовательные и надежные процессы пайки	Обеспечить последовательное управление качеством и удовлетворенность клиентов

Заключение

IPC-A-610 содержит четкие правила проверки электронных сборок, включая паяные соединения, размещение компонентов, чистоту и общую прочность.Три его класса определяют разные уровни качества в зависимости от того, насколько надежным должен быть продукт.Это помогает улучшить качество продукции, уменьшить количество дефектов и добиться стабильных результатов, но также требует надлежащего обучения и тщательного соблюдения процессов.В целом, это важно для производства надежной электронной продукции во многих отраслях промышленности.
