IRFZ44N MOSFET: функции, альтернативы и преимущества

Эта статья углубляется в MOSFET IRFZ44N, ключевой компонент в современном электронном дизайне, подчеркивая его надежные функции и разнообразные приложения.IRFZ44N выделяется благодаря своей способности управлять существенным током с низким сопротивлением, что делает его предпочтительным выбором для задач управления питанием в различных технологиях.От моторного управления до дизайна питания, эффективность и надежность MOSFET подробно рассматриваются, предлагая представление о его эксплуатационной и универсальности в отрасли электроники.

Каталог

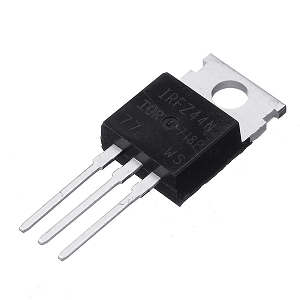

Обзор IRFZ44N

А Irfz44nПроизводится Infineon Technologies, отмечает примечательную эволюцию в технологии N-канала MOSFET.Это устройство может обрабатывать впечатляющий ток слив 49A, дополненный удивительно низким притилизацией на 17,5 МОм.Такие спецификации делают его неоценимым для различных задач управления электроэнергией, включая, помимо прочего, управление двигателем и дизайн питания, где надежность является не просто предпочтительной, но и часто требуется.

Чтобы достичь наилучшей производительности на своем пиковом стоковом токе, необходимо напряжение затвора до 10 В.Этот аспект подчеркивает важность тщательно спроектированной цепи драйвера ворот;Эффективность общей системы может часто зависеть от того, насколько хорошо функционируют этот компонент.Тщательное понимание тонкостей операций ворота и их влияние на поведение МОСФЕТ может оказаться полезным в требовательных приложениях.

Архитектура IRFZ44N поддерживает эффективную работу, когда важна сохранение энергии.Более того, его функциональность на высоких частотах, достигая до 1 МГц, прокладывает путь для реализации в различных секторах, таких как телекоммуникации и компьютерное оборудование.Последствия работы на повышенных частотах, часто влияющих не только на производительность, но и такие аспекты, как электромагнитная совместимость и тепловое управление.Высокое входное сопротивление Irfz44N и широкая температурная допуск способствуют дальнейшему вклад в его надежность в ряде применений.Он оказывается ценным в обоих промышленных условиях, характеризующихся различными условиями эксплуатации и в электронике.

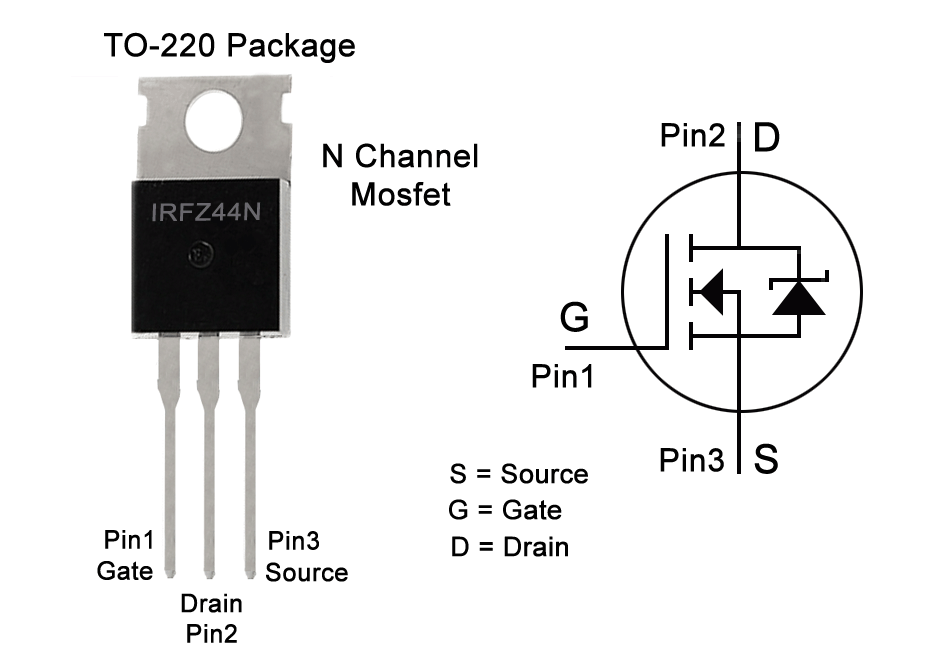

IRFZ44N PIN -конфигурация

Штифт №	Название вывода	Описание
1	Ворота	Контролирует смещение MOSFET
2	Осушать	Ток протекает через слив
3	Источник	Ток вытекает через источник

Особенности IRFZ44N

• Пороговое напряжение затвора (VGS-TH) колеблется от 2 В (минимум) до 4 В (максимум).

• Максимальное напряжение источника (VGS) составляет ± 20 В.

• Напряжение источника дренажа (VDS) поддерживает до 55 В.

• Возможность рассеивания мощности достигает пика при 94 Вт.

• Быстрое переключение со временем нарастания ~ 60NS и времени падения ~ 45NS.

• Совместим с Arduino из -за его низкого порогового тока затвора.

• Поставляется в пакете до 220.

• N-канальный MOSFET, предназначенный для небольших сигнальных приложений.

• Непрерывный канатный ток (ID) достигает 49A при 25 ° C.

• Импульсный ток слив (ID-пик) может обрабатывать до 160А.

Альтернативы IRFZ44N

• IRF2807

• IRFB3207

• IRFB4710

• IRF3205

• Irlz44n

• STP55NF06L

• FDP7030L

• Irfz48n

Как и где использовать irfz44n mosfet?

MOSFET IRFZ44N является популярным выбором в электронных цепях из -за его способности эффективно обрабатывать высокие токи и быстро переключаться.Его низкая устойчивость обеспечивает минимальную потерю мощности во время работы, что делает его идеальным для мощных применений.Этот MOSFET начинает проведение при напряжении затвора до 4 вольт, но для полного включения и переноса максимального тока требуется напряжение затвора 10 вольт.Если вы взаимодействуете с ним с микроконтроллером, таким как Arduino, который работает при более низких выходных напряжениях, вы можете рассмотреть вопрос о использовании IRLZ44N, вариант, лучше подходящего для более низких напряжений привода затвора.

Чтобы эффективно использовать IRFZ44N, важно понимать, что он работает на основе контроля напряжения у своих ворот, в отличие от более старых транзисторов, которые зависят от тока.Когда к воротам не применяется напряжение, MOSFET остается выключенным, оставляя путь между дренажным и источником открытым и предотвращающим потоком тока.Применение достаточного напряжения к затвору закрывает этот путь, позволяя току протекать.В простых приложениях переключения с помощью Arduino вы можете использовать транзисторную схему, чтобы повысить напряжение затвора до требуемого уровня для полной активации.Для более продвинутых приложений, таких как высокоскоростное переключение или усиление, рекомендуется использовать выделенный драйвер MOSFET для обеспечения оптимальной производительности и надежности.

Использование irfz44n с Arduino 5V Arduino

При составе мосфета IRFZ44N с микроконтроллером 5V, таким как Arduino или PIC, необходимо понять, что напряжение затвора 5 В недостаточно для полной активации MOSFET.Это ограничение может привести к неоптимальной производительности, особенно в приложениях, требующих обработки высоких токов.Основываясь на характеристиках производительности MOSFET, напряжение затвора 5 В позволяет устройству проводить до 20А тока дренажа, но оно не позволяет MOSFET работать с полным потенциалом.Для достижения надлежащей производительности напряжение затвора должно быть ближе к 10 В.При практическом использовании это означает, что вам, скорее всего, понадобится драйвер для ворот, чтобы поднять сигнал 5V от микроконтроллера до требуемого 10 В.Драйвер затвора обеспечивает полное включение MOSFET и действует эффективно.Без этой корректировки MOSFET может испытывать такие проблемы, как перегрев или неполное переключение, оба из которых могут снизить производительность или вызвать сбой в схеме.Предоставляя адекватное напряжение затвора, MOSFET будет функционировать безопасно и обрабатывать более высокие нагрузки, как предполагалось.

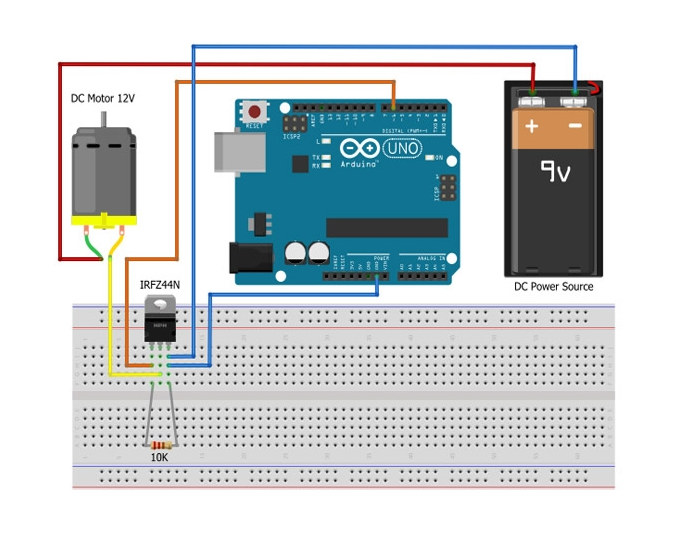

На изображении выше показана установка, где Arduino Uno управляет двигателем DC 12 В, используя MOSFET IRFZ44N.Поскольку Arduino выводит 5V и MOSFET требуется 10 В, чтобы полностью включить, добавление драйвера затвора повысит производительность MOSFET за счет увеличения напряжения затвора.

Конструкция схемы IRFZ44N для выключения

MOSFET IRFZ44N можно использовать для создания простых, но практических цепей, таких как сенсорный выключатель для управления мощными нагрузками.Эта установка включает в себя компоненты, такие как эстафета 12 В, керамический конденсатор 104F и диод 1N4007.MOSFET служит основным элементом переключения, активируемый сенсорным входным сигналом.Реле 12V позволяет схеме обрабатывать более высокие нагрузки или току, которые MOSFET или микроконтроллер только не могли управлять непосредственно.Керамический конденсатор предотвращает колебания напряжения, когда реле запускается, обеспечивая стабильную работу.Диод 1N4007 защищает MOSFET от поврежденных пиков напряжения, генерируемых ретрансляционной катушкой во время переключения.Эта конструкция сочетает в себе преимущества твердотельного переключения с электромагнитными свойствами реле, создавая надежное и эффективное решение для управления мощными устройствами.Он демонстрирует, как интегрировать МОП -ф с другими компонентами для создания универсальных и надежных цепей.

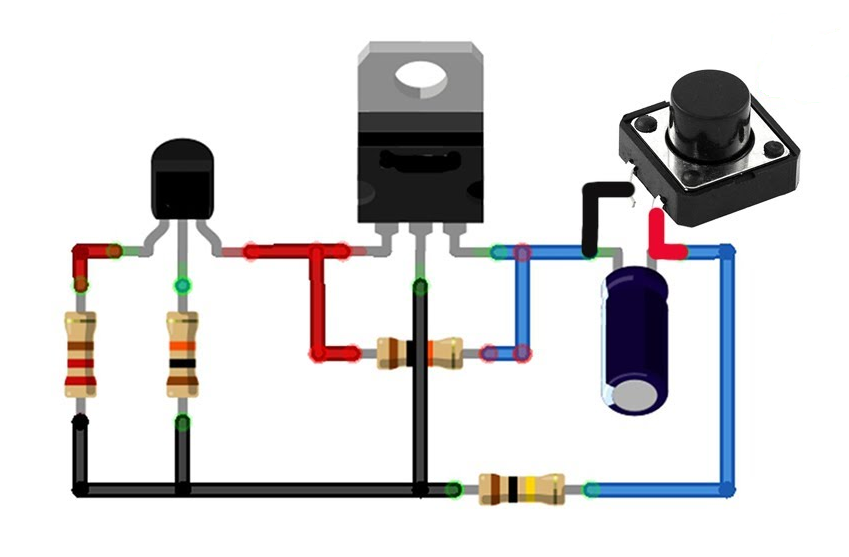

На изображении выше показана основная цепь переключателя вклтовой передачи.Это может быть обновлено с помощью MOSFET IRFZ44N, реле 12 В, керамического конденсатора и диода для более надежных мощных нагрузок.

Безопасная работа IRFZ44N

Чтобы максимизировать производительность и срок службы IRFZ44N, управляйте им ниже 80% от своих максимальных рейтингов.Это снижает напряжение, сводит к минимуму тепло генерируемости и повышает надежность.Требуется правильное тепловое управление.Используйте радиаторы и тепловую пасту, чтобы эффективно рассеять тепло, предотвращая сбои и обеспечивая долговечность.Балансировка производительности и безопасности является ключевым.Такие стратегии, как распределение тепловых нагрузок с дополнительными компонентами, могут еще больше повысить эффективность и стабильность, продлевая эксплуатационный срок службы компонента.

Шаги в проектировании цепей

Чтобы спроектировать схему с помощью московского москольца IRFZ44N, начните с определения требований, включая тип нагрузки, входное напряжение и выходной ток, поскольку они определяют выбор компонентов и общую конструкцию.Выберите резисторы, конденсаторы, диоды и другие компоненты, основанные на их оценках и совместимости, чтобы обеспечить надежность и эффективность.Выберите MOSFET IRFZ44N специально для его высокой эффективности и надежности переключения, подтверждая его току и рейтинги напряжения, отвечающие потребностям цепи.

Затем вычислите напряжение затвора, используя таблицу данных MOSFET, чтобы обеспечить правильное переключение, оптимизировать производительность при минимизации потерь мощности.Разработайте цепь драйвера затвора, используя IC внешнего драйвера для более быстрого переключения или более простого решения на основе транзистора, в зависимости от приоритетов проектирования.Соберите схему внимательно следуя схеме, обеспечивая точные соединения, чтобы избежать ошибок.После построения проверьте схему, используя такие инструменты, как мультиметры и осциллографы, чтобы проверить функциональность, проверку напряжения и тока и значения тока в отношении ожиданий.Решите любые проблемы, найденные и оптимизируйте схему, настраивая компоненты, пересчитывая напряжения или уточнив макет.

Приложения IRFZ44N

• Управление энергетикой: Эффективно обрабатывает высокое напряжение и токи в промышленном оборудовании и вычислительных системах, снижая потерю энергии и тепло.

• Управление скоростью двигателя: Обеспечивает точные регулировки скорости двигателя для плавной, эффективной работы в приборах, робототехнике и автоматизации.

• Светодиодные и мигающие: Поддерживает PWM для энергоэффективного управления светом в автомобильном и архитектурном освещении, с надежной тепловой стабильностью.

• Телекоммуникации и вычисления: Обеспечивает быстрый переключение для быстрой передачи данных и стабильной производительности в маршрутизаторах, модемах и процессорах.

• Преобразователи мощности и инверторы: Оптимизирует преобразование энергии в системах AC-DC и DC-AC, включая настройки возобновляемой энергии, такие как солнечная энергия и ветер.

• Зарядка батареи: Обеспечивает эффективную и контролируемую зарядку для батарей EV и солнечных систем, защищая здоровье аккумулятора.

• Системы UPS и двигательные драйверы: Обеспечивает непрерывную питание для устройств и точное управление двигателем в промышленных и автомобильных приложениях.

• Высокочастотный переключение: Идеально подходит для современной электроники, требующей надежной, быстрой и эффективной производительности переключения.

Преимущества IRFZ44N

Повышенная долговечность

IRFZ44N предназначен для противодействия требовательным условиям, обеспечивая долгосрочную надежность.Его надежные строительные и качественные материалы делают его способным эффективно работать даже в средах, подверженных тепловым или электрическому напряжению.

Широкая доступность

Этот компонент легко доступен через широкую сеть партнеров по распространению.Его постоянное присутствие на рынке упрощает процесс поиска, минимизируя задержки в производстве.

Соответствие отраслевым стандартам

IRFZ44N соответствует установленным отраслевым квалификационным стандартам, гарантируя, что он соответствует требованиям безопасности и эффективности, ожидаемым в приложениях.Вы можете полагаться на это, чтобы обеспечить постоянные результаты в разных системах без ущерба для соответствия нормативным требованиям.

Эффективно для низкочастотных приложений

Его дизайн оптимизирован для низкочастотных цепей, где он постоянно обеспечивает высокую производительность.Устройство обеспечивает стабильную работу, что делает его надежным выбором для приложений, требующих плавной и контролируемой функциональности в этих частотных диапазонах.

Стандартизированная конфигурация PIN

IRFZ44N оснащен универсальной конструкцией пин-аута, которая позволяет простая интеграция в существующие схемы.Эта стандартизация устраняет проблемы совместимости, позволяя вам легко заменить или обновить компоненты без редизайна.

Сильная способность обращать ток

Благодаря своей способности эффективно управлять нагрузками высоких тока, IRFZ44N обеспечивает надежную производительность в энергосистемных системах.Его тепловая стабильность и эффективность ношения тока делают его твердым выбором для операций с высоким спросом.

Различия между IRLZ44N и IRFZ44N

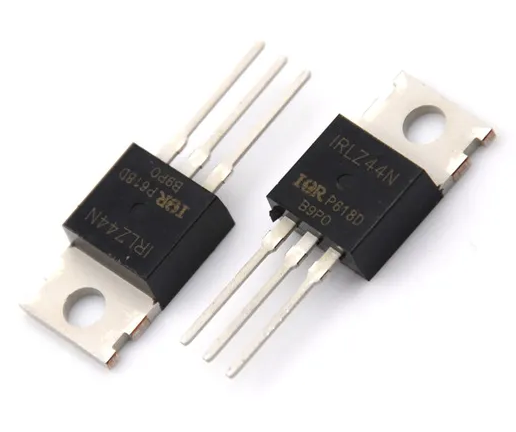

Irlz44n mosfet

Выбор между ними зависит от потребностей приложения: простота и совместимость с микроконтроллером (IRLZ44N) против обработки более высоких напряжений с добавленной сложностью (IRFZ44N).IRLZ44N имеет низкое пороговое напряжение, что делает его идеальным для прямого управления микроконтроллерами без необходимости дополнительной схемы.Это упрощает проекты и снижает затраты.IRFZ44N требует более высокого напряжения затвора и требует драйверов затвора для оптимальной производительности, добавляя сложность.IRLZ44N лучше для систем и проектов с низким энергопотреблением, которые определяют приоритет простоте интеграции, такие как микроконтроллеры, управляемые цепи.IRFZ44N превосходит высоковольтные, мощные приложения, такие как автомобильная или тяжелая техника, где необходима долговечность и надежность.

IRFZ44N Советы по устранению неполадок

Устранение неполадок электронных цепей требует структурированного метода для раскрытия и разрешения потенциальных осложнений, способствующих постоянной функциональности и превосходной производительности.Стратегии, изложенные ниже, будут изучать различные практики, которые поддерживают надежность цепи и внушают доверие к процессу.

Проверьте все соединения

Соединения представляют собой основу любой электронной схемы.Комплексное исследование должно охватывать не только визуальную проверку неповрежденных проводов, но и использование таких инструментов, как мультиметра для оценки непрерывности.Свободные или окисленные связи могут привести к спорадическим разломам, подчеркивая важность поддержания безопасного и нетронутого раздела между компонентами.

Обеспечить правильное напряжение затвора

Напряжение затвора не может быть переоценено, так как оно играет роль в диктативном поведении схемы в полевых транзисторах (FEETS).Каждый компонент обладает определенными требованиями напряжения;Следовательно, использование регулируемого источника питания способствует предотвращению повреждения от колебаний напряжения.

Проверьте на перегрев

Перегрев может ускорить катастрофические сбои в электронных схемах.Реализация таких инструментов, как камеры тепловой визуализации или инфракрасные термометры для мониторинга температуры во время работы, может дать бесценную информацию о производительности компонентов.Освоение стратегий теплового управления, таких как использование радиаторов, вентиляторов или тепловой пасты, может продлить срок службы компонентов.Анекдотические данные свидетельствуют о том, что схемы, оснащенные системами мониторинга температуры, испытывают меньше отказов эксплуатации, подчеркивая важность проактивного управления температурой.

Осмотрите интеграцию дополнительных компонентов

Интеграция дополнительных компонентов, таких как конденсаторы и резисторы, требует тщательного рассмотрения их спецификаций.Со временем включение несовместимых компонентов может привести к неточным показаниям и поведению неустойчивого цепи.Тщательный обзор таблицы данных производителя и солидное понимание взаимосвязи между компонентами способствуют созданию более устойчивого дизайна.

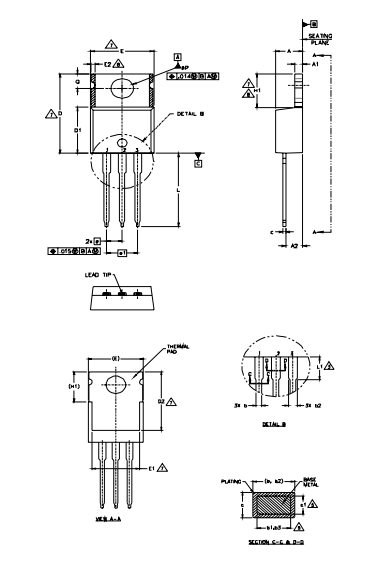

Пакет Irfz44n

Заключение

MOSFET IRFZ44N является очень полезной частью для обработки мощности во всех видах электронных проектов.Его способность обрабатывать высокие токи и низкое сопротивление делает его идеальным для таких работ, как управление двигателями или проектирование источников питания.Узнав, как это работает и используя его правильно в ваших целях, вы можете получить наилучшую производительность и надежность.Независимо от того, работаете ли вы над небольшими гаджетами или большими системами, IRFZ44N-это инструмент, который доказывает, насколько он важен в современных электронных дизайнах.
