Применение закона Ома в сериях

Электрические цепи, простые или сложные, регулируются фундаментальными законами, которые предсказывают их поведение в различных условиях.Серия схема, характеризующаяся одним непрерывным путем, по которому течет ток, дает явный пример этих принципов в действии.Для эффективной и безопасной разработки, оценки и отладки электрических систем необходимо понять, как ведет себя ток в такой схеме, статья раскачивается в сложности последовательных цепей, подчеркивая однородность текущего потока, применение закона Ома иРаспределение сопротивления.С помощью практических примеров и подробных вычислений он исследует эксплуатационную динамику серийных схем, исследуя как отдельные, так и множественные конфигурации резисторов и расширяет эти концепции на анализ параллельных цепей.Исследование начинается с понимания природы тока в последовательной схеме, сравниваемой тем, что мраморные движения равномерно через трубку и расширяются, чтобы включить комплексные применения закона Ома при определении поведения схемы.Это основополагающее понимание прокладывает путь для дальнейших обсуждений в более сложных конфигурациях и их последствиях в реальных электрических приложениях.

Каталог

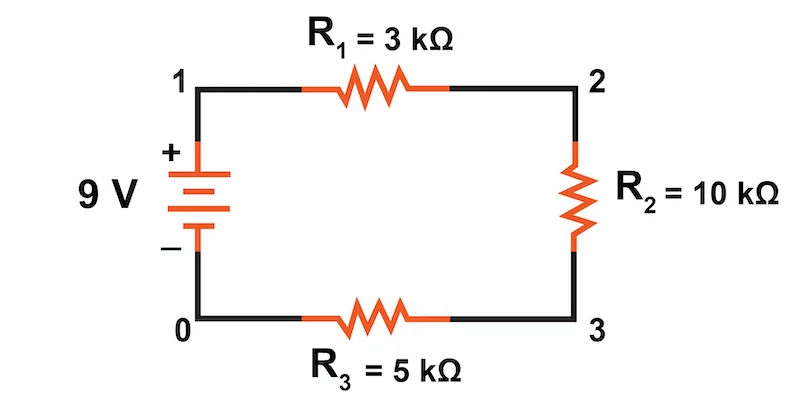

Рисунок 1: Схема серии

Текущая динамика в сериях

В последовательной схеме электрический ток протекает по одному непрерывному пути, обеспечивая прохождение одного и того же тока через каждый компонент.Точно так же вода, протекающая через неразветвленный шланг, поддерживает равномерную скорость.Это иллюстрирует, почему каждый компонент в последовательной схеме испытывает тот же ток.

Чтобы эффективно проанализировать и предсказать, как ведется серия схемы в разных условиях, доминирует в использовании закона Ома.Этот закон объясняет соединение между напряжением, током, сопротивлением и мощностью в цепи.При применении закона Ома вы должны измерить напряжение, ток и сопротивление между теми же двумя точками.Это гарантирует, что ваши расчеты падений напряжения и потоков тока являются точными и отражают фактические условия в схеме.

Рисунок 2: Закон Ома в округе

Реализация закона Ома в цепях с одним резистором

При изучении основной серии схемы, которая включает в себя один резистор и батарею, необходимо понять, как подключены компоненты.Точки в схеме, которые связаны проводниками с минимальным сопротивлением, считаются электрически идентичными.Например, в цепи с батареей 9 В и резистором точки 1 и 4 отмечают клеммы батареи и резистора соответственно.Напряжение на резисторе между точками 2 и 3 составляет 9 В.Эта установка демонстрирует закон о напряжении Кирхгофа, в котором говорится, что сумма всех напряжений вокруг любого петли с замкнутым кругом должна равна нулю.

Использование закона Ома, представленного уравнением Мы можем легко рассчитать поток тока через резистор.Здесь,я текущий, V.это напряжение, и р это сопротивление.Чтобы применить это в нашем примере, мы рассмотрим напряжение на резисторе (точки 2 и 3) и значение сопротивления.

Пример расчета

Предположим, что значение резистора составляет 3 кОм.Ток, протекающий через резистор, рассчитывается следующим образом:

Этот расчет обеспечивает прямую меру тока на основе известных значений напряжения и сопротивления.Это позволяет инженерам точно идентифицировать и решать проблемы, связанные с падениями напряжения и распределением тока в цепи.Применение закона OHM таким образом повышает надежность и эффективность диагностики и технического обслуживания электрической системы, обеспечивая точное и эффективное решение проблем.

Закон Ома в действии: серии с несколькими резисторами

При работе с серийными схемами, которые включают несколько резисторов, применение закона OHM требует более подробного подхода из -за того, как напряжение распределяется по каждому резистору.Общее напряжение от батареи (например, 9 В между точками 1 и 4) остается постоянным, но падение напряжения на каждом резисторе варьируется в зависимости от их сопротивления.Это связано с тем, что общее напряжение делится между резисторами пропорционально их значениям сопротивления.

Расчет общего сопротивления

Во -первых, рассчитайте общее сопротивление цепи, суммируя значения сопротивления всех резисторов последовательно.Например, если у вас есть три резистора R1В R2, и R3, общее сопротивление r_общий дан кем-то:р_общий"="R1+R2+R3

Определение общего тока

Как только общее сопротивление известно, используйте закон OHM, чтобы найти общий ток, протекающий через схему:

Пример расчета

Предположим, что R1 составляет 2 кОм, R2 - 3 кОм, а R3 - 5 кОм.Общее сопротивление r_общий было бы:

Используя батарею 9 В, общий ток III - это:

В последовательной схеме один и тот же ток протекает через все компоненты.Чтобы найти падение напряжения по каждому резистору, примените закон OHMV."="ИрПолем

Эти расчеты дают четкое понимание того, как распределяется напряжение и текущие потоки в цепи.Эти знания необходимы для устранения неполадок и оптимизации производительности цепи.Методично анализируя падения напряжения и потока тока, вы можете улучшить практическое применение закона OHM в более сложных сценариях серии, обеспечивая точную и эффективную конструкцию и обслуживание цепи.

Упрощение нескольких резисторов в один эквивалент

В последовательных схемах расчет общего сопротивления является простым.Это включает в себя суммирование сопротивлений всех резисторов, подключенных к сквозным.Этот метод упрощает сложность электрических цепей, позволяя им представлять в виде единого эквивалентного резистора.Эта упрощенная модель облегчает анализ и понимание поведения схемы. Сообщите серию цепь с тремя резисторами: 3 кОм, 10 кОм и 5 кОм.Чтобы найти общее сопротивление, вы просто добавляете эти значения:

Это общее сопротивление на 18 кОм моделирует объединенное противодействие потоку тока, представленного тремя резисторами.

Эквивалентность этой настройки к схеме с одним резистором 18 кОм упрощает как теоретические расчеты, так и практические применения.Например, при разработке схемы или выполнения диагностики инженеры и техники могут быстро оценить падения напряжения, поток тока и рассеивание мощности, используя эту упрощенную модель.Этот подход повышает эффективность анализа цепи и устранения неполадок.

Рисунок 3: Общее сопротивление в последовательных цепях

Определение полного сопротивления в последовательных схемах

Расчет общего сопротивления в последовательной цепи необходимо для понимания общих электрических свойств цепи, таких как поток тока и распределение мощности.В последовательной схеме каждый резистор добавляет к общему сопротивлению, влияя на то, насколько легко ток может течь.Это накопление сопротивления увеличивает общий импеданс цепи, уменьшая ток в соответствии с законом Ома.

Чтобы определить общее сопротивление в последовательной схеме, вы просто добавляете значения сопротивления всех резисторов.Например, в схеме с резисторами, оцененными при 2 кОм, 4 кОм и 6 кОм, общее сопротивление рассчитывается следующим образом:

Это общее сопротивление р_общийиз 12 кОм действует как единственный ограничивающий коэффициент для тока по всей схеме.

С полным сопротивлениемр_общий Известно, что вы можете рассчитать ток, протекающий через цепь при применении определенного напряжения.Например, с источником питания 12 В, токя является:

Рисунок 4: Расчет тока схемы в последовательных цепях

Расчет тока схемы в последовательных цепях

После того, как вы определили общее сопротивление в серии, вы можете использовать закон OHM для расчета общего тока цепи.Этот процесс является ключевым для понимания и управления производительностью цепи.Рассмотрим последовательную схему с общим сопротивлением 18 кОм и напряжением питания 9 В.Использование закона Ома, которое выражается , Вы можете рассчитать ток, протекающий через цепь.Учитывая эти значения, расчет:

Этот результат, 500 мкА, представляет общий ток, протекающий через каждый компонент серии.

Следует сохранить, чтобы понять ток схемы, чтобы оценить как ее производительность, так и безопасность.Это позволяет инженерам и техникам предсказать свое поведение в условиях эксплуатации и разработать его, чтобы избежать перегрузки и потенциального сбоя.Точный расчет тока является первичным для устранения неполадок, так как он помогает идентифицировать такие проблемы, как чрезмерное сопротивление или неожиданное падение напряжения в компонентах, что указывает на неисправные или деградированные детали.Этот аналитический подход обеспечивает эффективность и надежность цепи.Они также улучшают процедуры технического обслуживания с четкими показателями для мониторинга здоровья цепи.

Рисунок 5: Падение напряжения

Анализ падения напряжения в последовательных схемах

Расчет падения напряжения по каждому резистору в последовательной цепи проста, как только вы знаете общий ток, протекающий через цепь.Падение напряжения на любом резисторе пропорциональна его сопротивлению и общему току, следуя закону Ома (V."="Ир)

Предположим, что общий ток в цепи составляет 500 мкА (0,5 мА), а резисторы последовательно - 3 кОм, 10 кОм,

Проверка с законом о напряжении Кирхгофа

Сумма этих падений напряжения составляет:

Это соответствует общему напряжению, поставляемому аккумулятором, подтверждающим закон Кирхгоффа, в котором говорится, что общее напряжение вокруг любого закрытого цикла в схеме должно равняться нулю, учитывая повышение напряжения и падения.

Принципы серии

В последовательной схеме окончательный принцип заключается в том, что один и тот же ток протекает через каждый компонент без каких -либо изменений.Эта однородность является центральной для прогнозирования того, как различные элементы в цепи будут вести себя при различных электрических нагрузках.Зная, что ток остается постоянным, упрощает анализ и дизайн серийных схем.

Еще одна основная характеристика серийных схем - аддитивная природа сопротивления.Общее сопротивление в последовательной схеме - это сумма отдельных сопротивлений.Это кумулятивное сопротивление напрямую влияет на общий поток тока, как описано в законе Ома (V."="Ир) Чем выше общее сопротивление, тем ниже ток для данного напряжения.Это соединение небезопасно для понимания общей производительности и эффективности цепи.

Расчет капель напряжения

Расчет падений напряжения по каждому компоненту является обязательным.Падение напряжения на любом резисторе в последовательной цепи можно найти путем умножения тока на сопротивление резистора. Сумма этих отдельных падений напряжения должна равняться общему напряжению, поставляемому аккумулятором.Это подтверждает закон Кирхгофа о напряжении, в котором говорится, что сумма всех напряжений вокруг любого закрытого цикла должна быть нулевой, обеспечивая сохранение энергии в рамках.Это улучшает их практическую полезность в различных приложениях, от простых электронных устройств до сложных электрических систем.

Ключевые принципы динамики серии схемы

Закон общего сопротивления

Общее сопротивление в последовательной схеме - это сумма всех отдельных сопротивлений вдоль пути.Этот закон является основополагающим для расчета общего сопротивления цепи, которое напрямую влияет на то, сколько тока протекает через цепь.Например, если схема включает резисторы 2 кОм, 3 кОм и 5 кОм последовательно, общее сопротивление р_общий является:

Это кумулятивное сопротивление является значимым для определения импеданса цепи к потоку тока.

Закон постоянного тока

В последовательной схеме ток остается последовательным по каждому компоненту.Это означает, что один и тот же ток протекает через каждый резистор, независимо от его сопротивления.Это постоянство требуется для обеспечения предсказуемого схемы функций при различных нагрузках.Это также упрощает анализ и дизайн серийных схем.Например, если общий ток, рассчитанной с использованием закона OHM, составляет 1 мА, то каждый компонент в серии будет испытывать этот 1 млн. М.

Закон отдела напряжения

Общее напряжение по цепи - это сумма падений напряжения по каждому компоненту.Этот принцип следует за законом Кирхгофа о напряжении, который утверждает, что общая сумма напряжений вокруг любого замкнутого цикла в схеме должна быть нулевой.Чтобы обеспечить правильную работу и сохранение энергии, вычислите падение напряжения по каждому резистору, используя и убедитесь, что сумма равна источническому напряжению.

Рисунок 6: Открытая цепь

Последствия открытых конфигураций схемы серии

Открытый или разрыв в последовательной цепи останавливает весь поток тока.Это происходит потому, что непрерывный путь, необходимый для потока электрического заряда, нарушен.Когда есть открытый, ток сразу же падает до нуля, так как электрический ток не может пересекать зазоры в цепи.

Когда происходит открытие, разность потенциалов или напряжение через разрыв равняется полному напряжению источника.Без тока, протекающего через резисторы, на них нет падения напряжения.Вместо этого все напряжение, поставляемое источником, появляется на открытом воздухе.Допустим, что в цепи, питаемой с помощью батареи 9 В, открытие приведет к измерению 9 В по всему разрыву.

Это прерывание останавливает устройство или нагрузка в цепи от функционирования.Это также представляет риск повреждения из -за внезапного воздействия полного напряжения источника.Понимание эффектов открытой схемы является решающим для устранения неполадок и ремонта, так как он помогает быстро определить местоположение и характер сбоев цепи.

Понимание падения линии и потери в конструкции электрической цепи

В конструкции схемы, линии падения и потери линии значительно влияют на производительность электрических систем.Эти факторы помогают обеспечить эффективность и надежность цепи, особенно при расстоянии передачи питания или при работе с чувствительным электронным оборудованием.

Линейная падение относится к снижению напряжения вдоль проводника из -за его неотъемлемого сопротивления.Несколько факторов определяют степень этого падения напряжения:

Материал проводника: обычно медь или алюминий для их хорошей проводимости и экономической эффективности.

Площадь поперечного сечения: меньшая площадь поперечного сечения приводит к более высокому падению напряжения для того же тока.

Длина проводника: более длинные проводники демонстрируют более высокие падения напряжения.

Потеря линии относится к энергии, потерянной как тепло из -за сопротивления проводящего пути.Несколько факторов влияют на эту потерю:

Свойства и размеры материала: материал и размер проводника влияют на сопротивление.

Состояние проводника: окисление, физическое повреждение или плохое соединение могут увеличить сопротивление и потери энергии.

Как минимизировать падения напряжения линии и потери линии?

• Выбор соответствующих материалов и размеров

Выберите материалы и размеры проводника, которые минимизируют сопротивление.

• Оптимизация длины проводящих путей

Более короткие пути уменьшают сопротивление и связанные с ними потери.

• Поддержание целостности дирижера

Убедитесь, что соединения безопасны, а проводник находится в хорошем состоянии.

Рисунок 7: Применение закона Ома в округе

Эффективное применение закона Ома в анализе схемы

Закон Ома, данное (где находится напряжение, ток и является сопротивлением), необходим для анализа электрических цепей.Тем не менее, правильное приложение является окончательным для точных результатов.Неправильное толкование или неправильные входы, особенно при смешивании значений из разных частей схемы, могут привести к значительным ошибкам.

Значения напряжения (v), тока (i) и сопротивления (R) для каждого компонента или сегмента, подлежащего изучению, должны быть правильно идентифицированы для проведения точного анализа схемы.Это связано с тем, что конфигурация и характеристики схемы могут повлиять на значения отдельных компонентов и сегментов.Требуются последовательные измерения;Например, при измерении напряжения на резисторе убедитесь, что цепь питается, и ток активно протекает через этот резистор.Кроме того, необходимо понимание контекста и расположения компонентов.В последовательных схемах общее сопротивление представляет собой сумму отдельных сопротивлений с тем же током, проходящим через все компоненты.И наоборот, в параллельных схемах, хотя напряжение по каждой ветви остается постоянным, общее сопротивление и распределение тока отличаются от таковых в последовательных схемах

Шаги по правильно применять закон Ом

Начните устранение неполадок схемы, определив его конфигурацию - будь то серия, параллель или комбинация обоих.Затем вычислите общее сопротивление, используя соответствующие формулы для типа схемы.Затем измерьте или рассчитайте напряжение и ток, гарантируя, что эти измерения относятся к той же части схемы в идентичных условиях для поддержания точности.Придерживаясь этих руководящих принципов, вы обеспечиваете точный анализ цепи и надежные выводы о поведении, производительности и безопасности цепи.Это дисциплинированное применение закона Ома полезно как для теоретических расчетов, так и для практических устранения неполадок, что делает его необходимым для инженеров -электриков и техников.

Рисунок 8: Простые параллельные цепи

Исследование простых параллельных схем

Параллельные схемы в основном отличаются от последовательных цепей с точки зрения напряжения, тока и распределения сопротивления.

Напряжение равномерность

На параллельных цепях напряжение на каждом компоненте или ветвь идентична и равное напряжению источника.Эта однородность упрощает анализ напряжения в отдельных компонентах, поскольку каждый из них испытывает полное напряжение источника питания напрямую.

Текущее распределение

Общий ток, протекающий через параллельную цепь, представляет собой сумму токов через каждую параллельную ветвь.Это происходит потому, что ток источника делится между несколькими путями.Использование закона Ома, позволяет вам рассчитать ток в каждой ветви.Ток через каждую ветвь зависит от сопротивления этой ветви.

Расчет сопротивления

Общее сопротивление в параллельной цепи меньше, чем сопротивление любой отдельной ветви.Это связано с тем, что несколько путей обеспечивают больше маршрутов для потока тока, уменьшая общую оппозицию потоку тока.Общее сопротивление рассчитывается с использованием формулы: являются сопротивлением отдельных ветвей.

Заключение

Исследование последовательных схем посредством применения закона OHM и других фундаментальных принципов дает глубокую информацию о поведении электрических систем.Рассынавливая поток тока через однократные и множественные настройки резисторов, мы получаем полное понимание того, как взаимодействие напряжения, тока и сопротивления для определения производительности схемы.В статье не только подтверждается согласованность тока в последовательных цепях - решающий аспект для прогнозирования поведения электрической нагрузки, но также подчеркивает практические применения расчета общего сопротивления и падения напряжения, полезных для конструкции цепи и устранения неполадок.

Расширение этих принципов на параллельные схемы и обсуждение потерь линии и снижение напряжения в конструкции цепи дополнительно улучшают нашу способность оптимизировать, устранять устранение неполадок и безопасно поддерживать электрические системы.Этот тщательный анализ гарантирует, что как начинающие, так и опытные инженеры могут применять эти концепции для повышения надежности, эффективности и безопасности электрических цепей, что удовлетворяет жесткие требования современной электротехники.

Часто задаваемые вопросы [FAQ]

1. Каково применение закона Ома в серии?

Закон Ома является фундаментальным в последовательных цепях, чтобы определить ток, протекающий через схему, когда известно общее сопротивление и приложенное напряжение.В нем говорится, что ток (i) через проводник между двумя точками прямо пропорционален напряжению (V) по двум точкам и обратно пропорционально сопротивлению (R) проводника.В последовательной схеме, где резисторы подключены сквозным, общее сопротивление является суммой отдельных сопротивлений.Использование закона Ома , вы можете рассчитать единое токочное значение, которое протекает через каждый компонент серийной схемы.

2. Каково применение серии схемы?

Серийные схемы используются в ситуациях, когда работа одного компонента влияет на все остальные, подключенные в цепи - подумайте о старых светильниках рождественской елки, где, если одна лампа не удалась, вся струна будет выходить на улицу.Они полезны в приложениях, требующих разделителей напряжения или конфигураций, ограничивающих ток, например, в базовом электронном обучении, образовательных демонстрациях и простых электронных проектах.

3. Как работает серия схемы?

В последовательной схеме все компоненты подключены в линейной последовательности, образуя один путь для потока тока.Один и тот же ток протекает через каждый компонент, начиная с источника питания, перемещается через каждый компонент и возвращаясь к источнику питания.Общее напряжение по всей схеме делится между компонентами в соответствии с их значениями сопротивления.

4. Какова важность серии схемы?

Серийные схемы являются ключевыми для их простоты и эффективности в приложениях, где для нескольких компонентов необходим единый ток.

5. Каковы три правила серии?

Текущее правило: ток одинаково через все компоненты серии.Существует только один путь для потока тока, поэтому какой бы ток поступает, компонент также должен оставить его.

Правило напряжения: общее напряжение по серии схемой представляет собой сумму напряжений на каждом компоненте.Это является следствием сохранения энергии.

Правило сопротивления: общее сопротивление последовательной схемы равно сумме отдельных сопротивлений всех компонентов в цепи.Это влияет на то, как распределяется общее напряжение и величину тока через цепь.
