MC7447ATHX1000NB Обзор и спецификации

Если вы ищете процессор, который предлагает прочную производительность без слишком большой мощности, MC7447ATHX1000NB может быть именно тем, что вам нужно.Этот чип является частью семейства PowerPC G4 и работает в 1,0 ГГц, что делает его достаточно быстрым для многих встроенных и вычислительных задач.Он поставляется с 32-разрядной архитектурой, кэшем в чипе и мультимедийной поддержке, которая помогает с обработкой аудио, видео и изображений.Процессор также обрабатывает широкий спектр температур, поэтому он хорошо работает как в горячих, так и в холодных настройках.Независимо от того, создаете ли вы устройство для промышленного управления, воспроизведения медиа или общего назначения, этот чип предлагает устойчивый и надежный вариант.Он построен с использованием эффективной технологии, чтобы снизить производительность и использование мощности.В этой статье вы узнаете больше о ее функциях, дизайне и о том, как она вписывается в различные типы систем.

Каталог

MC7447ATHX1000NB Обзор

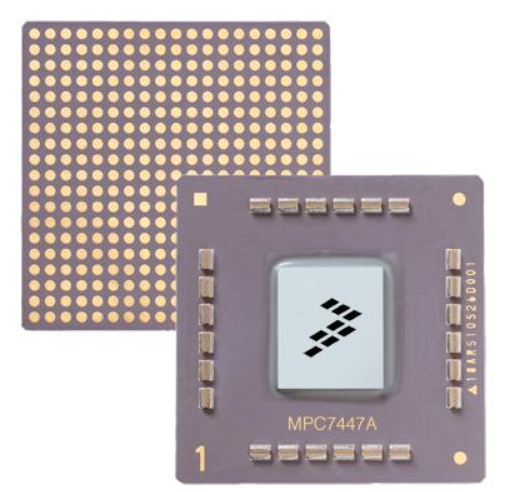

А MC7447ATHX1000NB является высокопроизводительным 32-битным микропроцессором с низким энергопотреблением из линейки четвертого поколения Freescale (G4).Он интегрирует суперкаларное ядро, способное выпустить четыре инструкции за цикл такта в одиннадцать независимых единиц выполнения, в том числе блок с плавающей запятой с двойной задачей и мультимедийный блок SIMD.Процессор оснащен 512 КБ кэша L2, повышая скорость доступа к данным.Его подсистема памяти поддерживает протокол шины MPX и подмножество 60 -кратного протокола шины, способствуя эффективной связи с основной памятью и системными ресурсами.Изготовленная с использованием технологии кремния-интуального (SOI), MPC7447A достигает тактовой скорости до 1,5 ГГц при сохранении низкого энергопотребления.Эти атрибуты делают его подходящим для общения, вычислений и встроенных приложений.

Для объемных заказов или дальнейших запросов, пожалуйста, свяжитесь с нашей командой по продажам, чтобы обсудить ваши требования.

MC7447ATHX1000NB Детали пинота

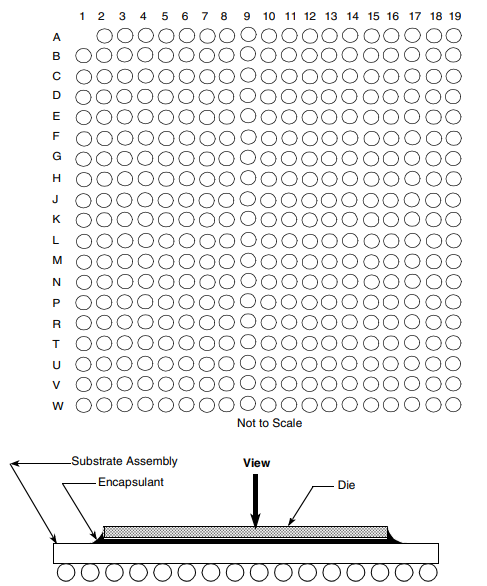

На этой диаграмме показана расположение штифтов MC7447ATHX1000NB от нижнего вида, также известного как массив матрицы шариковых сетей (BGA).Каждый круг представляет точку соединения или штифт на чипе, помеченный рядами (от W до W) и столбцами (от 1 до 19).Эта сетка помогает пользователям точно знать, где каждый сигнал или питатель расположен на чипе.Нижняя часть изображения дает вид на то, как строится чип, показывая слои, такие как матрица, инкапсулянт, и подключения к шарику внизу.Он используется, чтобы понять, как чип соединяется с платой, так и как его физически собраны вместе.

Особенности MC7447ATHX1000NB

PowerPC G4 Core

MC7447ATHX1000NB работает на ядре PowerPC G4, которое предназначено для того, чтобы дать вам сильную производительность, контролируя мощность.Это ядро ​​поддерживает 32-разрядную архитектуру, позволяющую надежную обработку для ряда сетевых и вычислительных задач.

Одно ядро ​​с 32-битной автобусом

Вы получаете одноъядерную установку в паре с 32-разрядной шиной данных.Эта настройка обрабатывает инструкции плавно и хорошо работает для систем, которые не нуждаются в многоядерной поддержке, но все же требуют стабильной и последовательной работы.

1,0 ГГц рабочая скорость

Этот процессор работает на 1,0 ГГц, что дает вашей системе быструю и устойчивую скорость обработки.Это помогает сократить время ожидания, держать ваши операции плавно течь и улучшает, как быстро выполняются задачи.

Поддержка мультимедиа и SIMD

При встроенной поддержке мультимедиа SIMD вы получаете лучшую обработку изображений, аудио и обработки видео.Это делает деталь идеальной для приложений, где имеют значение для медиа и в реальном времени.

Широкий диапазон температуры

MC7447ATHX1000NB может работать в условиях в диапазоне от -40 ° C до 105 ° C.Это означает, что вы можете использовать его как в горячей, так и в холодной среде, не беспокоясь о стабильности или падении производительности.

MC7447ATHX1000NB Технические характеристики

Технические спецификации полупроводников NXP, MC7447ATHX1000NB.

Продукт Атрибут	Значение атрибута
Производитель	NXP полупроводники
Напряжение - I/O.	1,8 В, 2,5 В.
USB	-
Поставщик Пакет устройства	360-FCCBGA (25x25)
Скорость	1,0 ГГц
Ряд	MPC74XX
Безопасность Функции	-
Сата	-
БАРАН Контроллеры	-
Упаковка / Случай	360-BCBGA, FCCBGA
Упаковка	Поднос
Работа Температура	-40 ° C ~ 105 ° C (TA)
Число ядер/ширина автобуса	1 ядро, 32-битное
Монтаж Тип	Поверхностное крепление
Графика Ускорение	-
Ethernet	-
Отображать И контроллеры интерфейса	-
Основной Процессор	PowerPC G4
Со-процессоры/DSP	Мультимедиа;Симд
База Номер продукта	MC7447ATHX1000
Дополнительный Интерфейсы	-

Функциональная блочная диаграмма MC7447ATHX1000NB

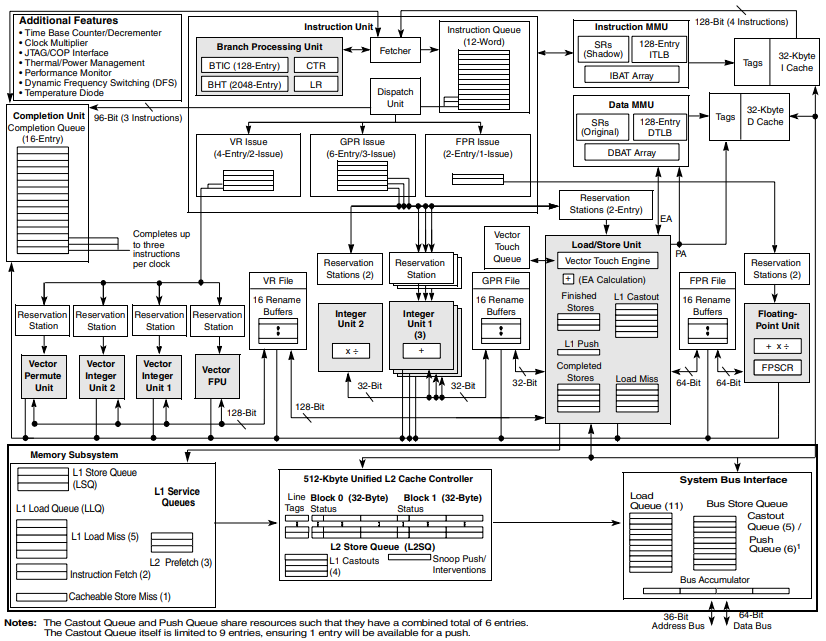

Эта диаграмма дает полное представление о том, как работает MC7447ATHX1000NB внутри.Он показывает, как инструкции перемещаются через разные части, такие как единицы избирателя, очередь и обработки.Существуют особые пути для обработки математики, логики и операций с плавающей запятой, и все это работает по шагам, чтобы все было двигаться гладко.Также показана система памяти, включая то, как процессор общается с разными уровнями кэша и с системной шиной.Все связано с помощью очередей и буферов, чтобы помочь поддерживать быстрый поток данных.Этот макет помогает показать, как задачи обрабатываются от начала до конца в чипе.

Приложения MC7447ATHX1000NB

Высокопроизводительные встроенные вычисления

MC7447ATHX1000NB хорошо работает во встроенных системах, которые нуждаются в сильной мощности обработки.Его скорость 1,0 ГГц, ядро ​​PowerPC G4 и кэш в чипе делают его хорошим выбором для систем, которые обрабатывают сложные задачи, но все еще должны оставаться эффективными и отзывчивыми.Вы можете рассчитывать на это для таких задач, как управление системой, обработка данных и управление устройствами в режиме реального времени.

Мультимедийные приложения

Благодаря поддержке SIMD и мультимедийным расширениям, этот процессор создан для плавной обработки звука, видео и изображений.Если вы работаете над проектом, который включает в себя богатые носители - такие как цифровые дисплеи, потоковое вещание контента или визуальный анализ - эта часть может помочь вам быстрее обрабатывать данные и обеспечить лучшую производительность.

Промышленные и экологические системы контроля

Благодаря широкому диапазону рабочей температуры MC7447ATHX1000NB может обрабатывать резкие условия.Он вписывается в промышленные машины, экологические мониторы или системы управления, где важны стабильность и долгосрочная работа.Вы можете рассчитывать на то, что ваша система работает, будь то на горячей фабрике или холодном удаленном месте.

Схема размеров MC7447ATHX1000NB

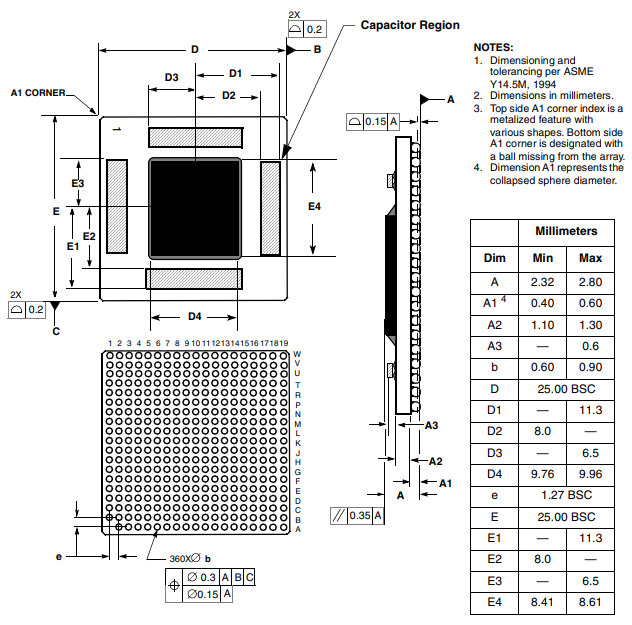

Эта диаграмма показывает размер и форму чипа MC7447ATHX1000NB.Он включает в себя верхние, нижние и боковые виды с маркированными размерами, чтобы помочь понять, сколько места занимает чип и как он подходит на доску.Каждый шарик или точка подключения выложены в сетке, а недостающий мяч в углу A1 помогает определить, как позиционировать чип.Измерения показаны в миллиметрах, с прозрачными диапазонами для таких вещей, как высота чипа, расстояние между шариками и общая ширина тела.Это помогает убедиться, что чип выстраивается правильно при размещении на плате.

MC7447ATHX1000NB Преимущества и недостатки

Преимущества

• Высокоскоростная производительность 1,0 ГГц для требовательных задач

• Обработка медиа-обработки со встроенной мультимедийной поддержкой

• Хорошо работает как в горячей, так и в холодной среде

Недостатки

• Одноъядерная установка может не соответствовать многопоточным задачам

• 32-разрядная архитектура может ограничить доступ к памяти в более крупных системах

• Старый дизайн по сравнению с более новыми процессорами с большим количеством функций

MC7447ATHX1000NB Альтернативы

Часть Число	Производитель	Ключевые функции	Использовать вариант/примечания
MC7447AVU1420LB	NXP USA Inc.	Подобно MC7447ATHX1000NB но работает на более высокой скорости 1,42 ГГц.Использует ту же архитектуру PowerPC G4 и пакет 360-BCBGA.Работает при температуре от 0 ° C до 105 ° C.	Подходит для высокопроизводительных Встроенные приложения, где требуется повышенная скорость обработки.
MC7447AVU1267LB	NXP USA Inc.	Процессор 1,267 ГГц PowerPC G4 с мультимедиа и совместными процессорами SIMD.Использует пакет 360-BCBGA и работает от 0 ° C до 105 ° C.	Лучше всего для встроенного среднего класса Вычислительные задачи, которые требуют баланса скорости и эффективности.
MC7447avu1000nb	Freescale Semiconductor	Вариант PowerPC G4 процессор с неустановленной скоростью и функциями.Использует объемный пакет вместо поднос.	Разработано для общего назначения Вычислительные приложения, где эффективность затрат является приоритетом.

Как выбрать правильный MC7447ATHX1000NB

В Allelcoelec мы понимаем, что выбор правильного процессора является ключом к успеху вашего проекта.MC7447ATHX1000NB предлагает ядро ​​PowerPC G4 1,0 ГГц, обеспечивающее скорость, необходимую для требовательных задач.Его способность функционировать при температуре от -40 ° C до 105 ° C делает его подходящим как для внутренней, так и для наружных сред.Встроенная мультимедийная поддержка повышает его универсальность, позволяя ей эффективно обрабатывать различные приложения для медиа.Этот процессор, известный своей надежностью в встроенных системах, обеспечивает постоянную производительность с течением времени.Если эти функции соответствуют потребностям вашего проекта, MC7447ATHX1000NB может быть правильным выбором для вас.Не стесняйтесь обращаться к нам в Allelcoelec для получения дополнительной информации или разместить заказ.

О полупроводниках NXP

Полупроводники NXP, базирующиеся в Эйндховен, Нидерланды, являются мировым лидером в полупроводниковой промышленности.Первоначально часть Philips, NXP стал независимым в 2006 году и с тех пор значительно вырос.Компания разрабатывает и производит полупроводники и программное обеспечение для различных приложений, включая автомобильную, промышленную, мобильную и коммуникационную инфраструктуру.Инновации NXP позволяют устройствам чувствовать, думать, общаться и действовать разумно, улучшая повседневную жизнь.При наличии в более чем 30 странах и рабочей силе около 34 000 сотрудников NXP сообщила о доходах в размере 13,3 млрд. Долл. США в 2023 году. Компания также известна технологией совместного использования вблизи полевых коммуникаций (NFC), широко используемой для безопасных данных и без контактных платежей.

Заключение

MC7447ATHX1000NB является важным выбором для тех, кто нуждается в процессоре с устойчивой производительностью, мультимедийной поддержкой и низким использованием мощности.Со своей скоростью 1,0 ГГц, 32-битной установкой и встроенным кешем он хорошо вписывается во многие типы устройств.Он также работает в широком температурном диапазоне, поэтому вы можете использовать его в разных средах.Независимо от того, сосредоточено ли вы на скорости, надежности или обработке носителей, этот чип заставляет вас осветить.Это дает вам надежный способ, чтобы ваши системы работали гладко, не добавляя сложность.Взгляните на ваши потребности, и если это соответствует, это может быть умно для вашего следующего проекта.
