Понимание переключателей: типы, строительство, применение

Выключатели используются для включения или выключения электрических устройств.В этой статье объясняется, как работают разные типы коммутаторов, из каких частей они изготовлены и что означают их символы.Он также описывает много видов переключателей и где они используются.Вы также узнаете, как выбрать правильный переключатель на основе питания, как он используется и где он будет размещен.Статья также охватывает основные плюсы и минусы использования переключателей.

Каталог

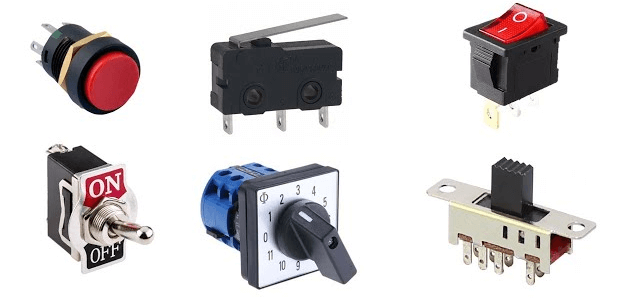

Рисунок 1. Переключатели

Как работают переключатели?

Переключатели работают путем подключения или отключения электрической цепи.В механических переключателях это действие возникает, когда физическое движение, такое как нажатие кнопки, переключение переключения или раскачивать рычаг, заставляет внутренние контакты объединяться или отделить.Пружины или задержание в переключении обеспечивают эти контакты на месте, предотвращая случайную активацию и обеспечивая твердый, тактильный отклик.

Электронные переключатели, с другой стороны, не содержат движущихся деталей.Вместо этого они полагаются на компоненты, такие как транзисторы (BJT, MOSFET, IGBT), для управления потоком тока с использованием электрических сигналов.Небольшое входное напряжение на одной клемме позволяет току течь между другими клеммами.Эти твердотельные конструкции предлагают более быстрые скорости переключения, более длительные сроки и более компактные размеры, что делает их хорошо подходящими для современной электроники и энергосистемы.

Независимо от типа, на производительность переключения влияет несколько технических факторов.Они включают в себя сопротивление контакта, сопротивление электрическому артированию и максимальное напряжение или ток, который можно безопасно обрабатывать переключатель.Переключатели обычно длится дольше в цепях с резистивными нагрузками, такими как нагревающие элементы.Напротив, индуктивные нагрузки, такие как двигатели, могут генерировать армирование, когда контакты открываются или закрываются, постепенно разрушая контактные поверхности.

СОБСТВЕННЫ

Переключатель построен в виде компактной электромеханической сборки, предназначенной для управления соединением между электрическими цепи.Хотя переключатели бывают различных внешних форм, таких как переключение, толкатель, рокер или слайд, их внутренняя структура основана на общей структуре механических и электрических компонентов.

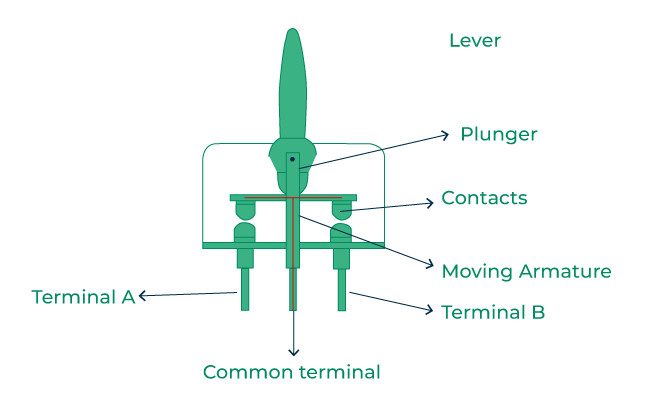

Рисунок 2. Строительство переключения

Как показано на рисунке 2, типичный переключатель включает в себя:

• Привод (рычаг): Внешняя часть, которая манипулирует, чтобы инициировать переключение.Этот компонент может принимать различные формы, такие как рычаг, кнопка или рокер.

• Плунжер: Подключенный непосредственно с приводом, плунжер передает механическое движение во внутренний механизм.

• Перемещение арматуры: Центральный компонент, который реагирует на движение привода, изменяя свою позицию для выравнивания или отдельных электрических контактов.

• Контакты: Эти металлические детали образуют или разбивают электрическое соединение.Они, как правило, изготовлены из проводящих, коррозионных материалов, таких как серебро, медные сплавы или покрытие золота для повышения долговечности.

• Терминалы (терминал А, терминал В и общий терминал): Они простираются от внутренних контактов, чтобы обеспечить внешние точки электрического соединения.Они изготовлены из бронзы из латуни или фосфора, чтобы обеспечить надежную проводимость и механическую прочность.

Переключить символы

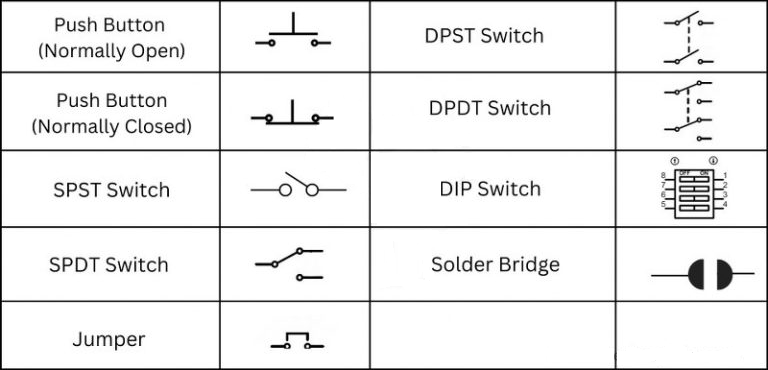

Рисунок 3. Символы переключения

• Кнопка (обычно открыта)

Этот символ показывает два контакта, которые открыты по умолчанию.Нажатие кнопки закрывает цепь, позволяя на мгновение проходить ток.

• Кнопка (обычно закрыта)

Символ отображает закрытые контакты, указывая, что цепь обычно завершена.При нажатии схема открывается, временно останавливая ток.

• SPST Switch (одиночный полюс, один бросок)

Простой переключатель включения/выключения, показанный с одним подвижным контактом, соединяющим один путь схемы.Он либо завершает, либо разбивает соединение одним броском.

• Переключатель SPDT (один полюс, двойной бросок)

Этот переключатель имеет один вход и переключается между двумя выходами.Символ показывает один подвижный контакт, соединяющийся с любым из двух терминалов.

• Джампер

Символ показывает простой съемный разъем между двумя точками.Джамперы используются для ручного открытия или закрытия частей схемы для целей конфигурации.

• DPST Switch (двойной полюс, один бросок)

Символ изображает два одновременных однополосных переключателя, активируемых одним механизмом.Он управляет двумя независимыми цепи с одним переключателем.

• Переключатель DPDT (двойной полюс, двойной бросок)

Этот символ, показанный в виде двух связанных переключателей SPDT, представляет собой переключатель, который может переключать две схемы между двумя выходами каждый.Он предлагает полный контроль над двойными путями.

• Dip Switch

Символ представляет пакет нескольких переключателей SPST в ряд.Обычно используется на платах в кругах для установки аппаратных параметров вручную.

• Припаянный мост

Этот символ, изображенный как изогнутая связь между двумя прокладками, указывает соединение, сделанное с использованием припоя.Он часто используется для установки конфигураций или восстановления трассов на печатной плате.

Типы переключателей

Переключатели переключения

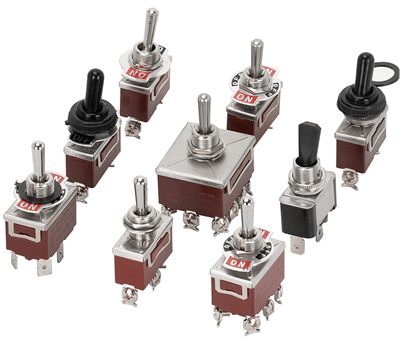

Рисунок 4. Переключатели переключения

Переключатели переключателя работают, перевернув небольшой рычаг, чтобы открыть или закрыть схему.Их физическое движение предлагает четкую тактильную обратную связь, позволяя им легко работать даже без взгляда.Эти переключатели известны своей долговечностью и надежностью, особенно в грубой среде.Обычно встречающиеся в промышленных механизмах и панелях управления, они хорошо подходят для применений, где предпочтительнее твердое, решающее действие переключения.

Кнопку переключателей

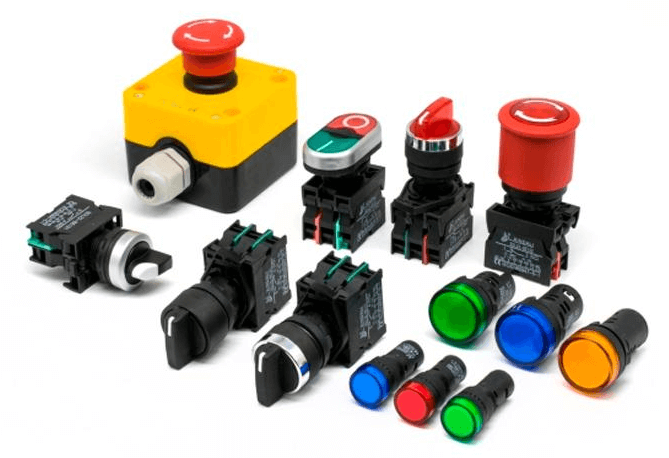

Рисунок 5. Переключатели с толчком

Кратковые переключатели активируются, нажав на кнопку.Они бывают мгновенными типами, которые работают только во время нажатия, и фиксируют типы, которые остаются в их новой позиции, пока не нажимают снова.Многие включают такие функции, как индикаторные огни или водонепроницаемые уплотнения.Эти переключатели широко используются в потребительской электронике, калькуляторах и механизме для таких задач, как питания устройств или запуска определенных функций, таких как сбросы.

Рокер -переключатели

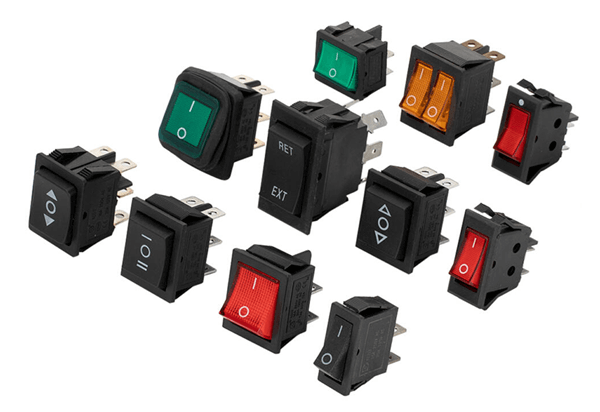

Рисунок 6. Рокер -переключатели

Рокер -переключатели работают, качаясь вперед и назад на шарнире, позволяя нажать одну сторону, чтобы включить, а другая, чтобы выключиться.Их плоский дизайн облегчает их интеграцию в панели или поверхности прибора.Многие включают индикаторы света или печатные значки для быстрой идентификации.Они обычно используются в домашних приборах, полосках питания и автомобильных панелях из -за их интуитивной работы и компактной формы.

Ротари -переключатели

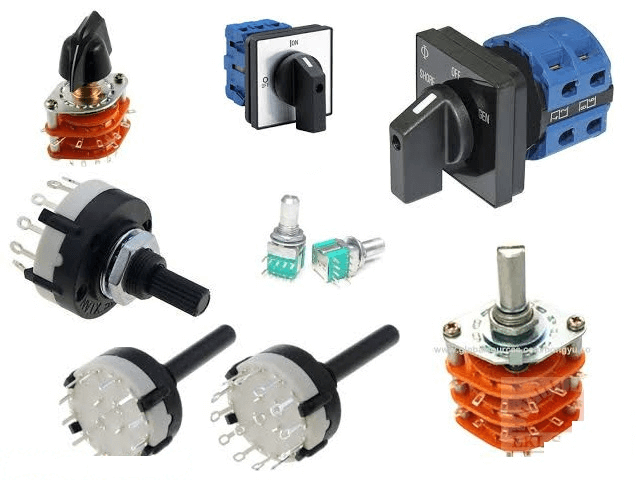

Рисунок 7. Роторные переключатели

Вращающиеся переключатели вращаются вокруг центральной оси, чтобы выбрать среди нескольких положений или выходов.Каждый поворот ручки меняет путь схемы, позволяя создавать несколько конфигураций из одного элемента управления.Они ценятся за их способность управлять сложными настройками в простом интерфейсе.Эти переключатели часто встречаются в аудио оборудовании, панелях инструментов и селекторах диапазона.

Переключатели тростника

Рисунок 8. Переключатель тростника

Переключатели тростника магнитно активируются и состоят из двух тонких металлических тростников, запечатанных внутри стеклянной трубки.Когда магнит приближается, тростники собираются вместе, закрывая цепь.Поскольку они полностью закрыты, они сопротивляются пыли, влаге и другим загрязняющим веществам.Они используются в системах безопасности, датчиках дверей и средах, где важна бесконтактная активация.

Слайд -переключатели

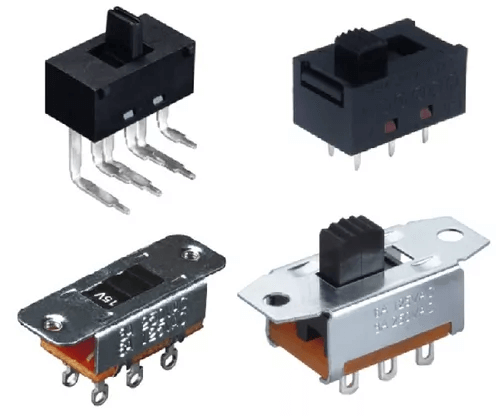

Рисунок 9. Слайд -переключатели

Слайд -переключатели меняют состояния, скользив небольшую ручку или вкладку вперед и назад вдоль дорожки.Их простой механизм делает их простыми в использовании и надежными для небольших, низкопроизводительных устройств.Они компактны и требуют минимальной силы для работы.Слайд-переключатели широко встречаются в портативной электронике, игрушках и устройствах с батарейным питанием.

Переключатели близости

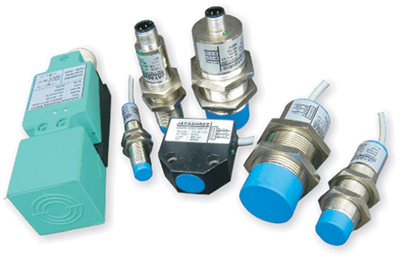

Рисунок 10. Переключатели близости

Переключатели близости обнаруживают наличие объектов без какого -либо физического контакта.Они бывают разных типов, в том числе емкостные и индуктивные, и идеально подходят для грязной, влажной или опасной среды.Эти переключатели предотвращают механический износ, поскольку нет движущихся деталей.Датчики близости используются для автоматизации производства, лифтов и интеллектуальных систем.

Электронные переключатели

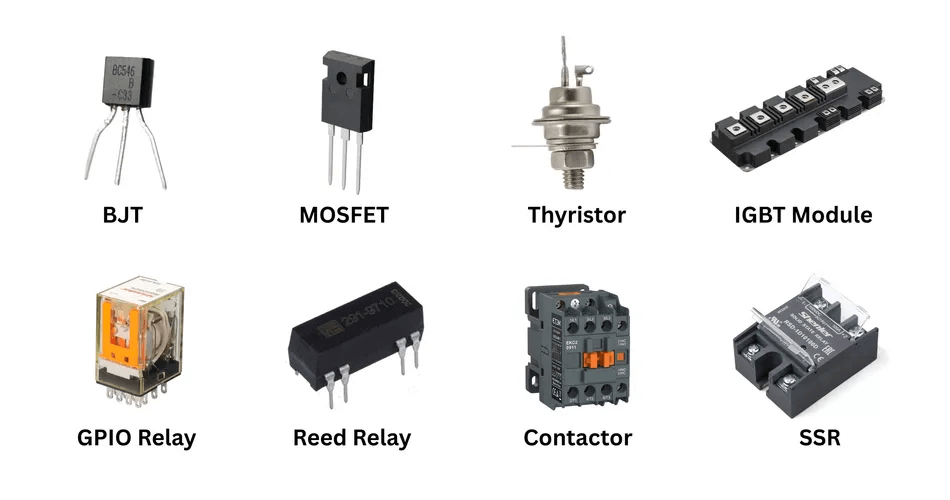

Рисунок 11. Электронные переключатели

Электронные переключатели используют полупроводниковые компоненты, такие как транзисторы для управления электрическим потоком.Они работают молча и могут переключаться на чрезвычайно высоких скоростях, что делает их идеальными для цифровых и автоматизированных систем.Эти переключатели часто включают логические функции, защитные цепи и интегрированы в современную электронику.Они широко используются в компьютерах, микроконтроллерах и передовых системах управления.

Использование коммутаторов

Жилой

В жилых условиях переключатели функционируют как основной механизм управления для освещения и бытовых приборов, таких как вентиляторы и кухонные устройства.Они варьируются от простых настенных переключателей до расширенных диммера и движущихся выключателей.Благодаря интеграции технологий Smart Home, Switches теперь поддерживают дистанционное управление с помощью смартфонов и голосовых помощников.

Коммерческий и промышленный

Переключатели в коммерческих и промышленных приложениях обеспечивают контроль над такими системами, как освещение, HVAC, механизм и процессы автоматизации.В промышленных средах они используются для эксплуатации оборудования, инициирования блокировки безопасности и регулирования производственных линий через программируемые логические контроллеры (ПЛК).Такие устройства, как Limit и Switcheres, играют роль в автоматизации и робототехнике, предоставляя обратную связь.

Автомобиль

Автомобильные системы полагаются на переключатели как для ручных входов, так и для автоматических операций.Приложения включают в себя управление окнами, системы зажигания, переключения фар и регулировки сидений.Современные транспортные средства включают в себя коммутаторы на основе датчиков для таких функций, как подушки безопасности, вход без ключа и адаптивные системы освещения.

Потребительская электроника

В потребительской электронике коммутаторы интегрированы в такие устройства, как телевизоры, ноутбуки, аудиосистемы и мобильные телефоны для предоставления функций управления.Они включают в себя толкание, какерные переключатели и емкостные сенсорные входы, которые поддерживают управление питанием, выбор режима и взаимодействие интерфейса.Миниатюрные переключатели важны для компактных устройств, таких как носимые устройства.

Телекоммуникации и сеть

Переключатели широко используются в телекоммуникационном оборудовании для управления аппаратными функциями, такими как сбросы, переключение режима и конфигурация устройства.Что еще более важно, сетевые переключатели в ИТ -инфраструктуре управляют маршрутизацией пакетов данных на подключенных устройствах.Эти переключатели облегчают эффективную связь в местных и широких сетях.Их использование иллюстрирует, как технология переключения лежит в основе как управления физическим устройством, так и поток цифровой информации.

Медицинское оборудование

Медицинское оборудование опирается на переключатели для оперативного контроля и обеспечения безопасности на таких устройствах, как диагностические машины, инфузионные насосы и хирургические инструменты.Эти переключатели спроектированы для надежности и гигиены, часто используя мембранные или управляемые ногами конструкции для использования без рук.В критической медицинской среде переключатели должны соответствовать строгим стандартам безопасности и производительности.

Аэрокосмическая и защита

В аэрокосмической и защите переключатели используются для управления системами полетов, оборудования для связи и интерфейсов оружия.Они должны выполнять надежно в экстремальных условиях, включая большие высоты, изменения температуры и вибрации.Прочные типы переключателей, такие как переключение, вращение и герметичные переключатели, обычно используются для их долговечности.

Выбор правильного переключателя для вашего приложения

1. Определить электрические рейтинги

Начните с электрических требований приложения.Каждый переключатель рассчитан на определенное напряжение и уровни тока.Превышение этих пределов может привести к перегреву, преждевременному износу или постоянному повреждению контактов.

2. Определите тип нагрузки

Природа электрической нагрузки оказывает влияние на производительность переключения.Резистивные нагрузки (такие как обогреватели), как правило, являются простыми, в то время как индуктивные нагрузки (например, двигатели или трансформаторы) могут вызвать армирование при переключении.Индуктивные нагрузки требуют переключателей с подавлением дуги или улучшенными контактными материалами.

3. Сопоставьте контактную конфигурацию

Конфигурация контакта переключателя должна соответствовать логике цепи управления.Для простых функций включения/выключения достаточный переключатель одного полюса (SPST).Более сложные операции могут потребовать конфигураций с одним полюсом двойного броска (SPDT) или двойного полюса двойного броска (DPDT).

4. Выберите метод действий

Выберите механизм переключения, который подходит для проектирования и взаимодействия приложения.Переключатели переключателей распространены на панелях управления для их визуальной обратной связи, в то время как кнопкие переключатели более подходят для компактных или портативных устройств.Сила приведения, расстояние в пути и тактильный ответ должны соответствовать вашим ожиданиям.

5. Оценка экологических и механических условий

Подумайте, где и как будет использоваться переключатель.Судные среды могут потребовать водонепроницаемых, пыльно-гидроизоляционных или коррозионных конструкций.Механическая долговечность, часто оцениваемая в циклах приведения, должна соответствовать ожидаемой частоте использования, от десятков тысяч до миллионов операций.

6. Проверьте стандарты и соответствие

Убедитесь, что переключатель соответствует соответствующим отраслевым стандартам и сертификатам, таким как UL (Laboratories), МЭК (Международная электротехническая комиссия) и ROHS (ограничение опасных веществ).Также важно учитывать такие факторы, как прочность изоляции, тепловое сопротивление и время отскока.

Преимущества и ограничения переключателей

Преимущества	Недостатки
Простой и интуитивно понятный к использовать	Механические детали изнашиваются через некоторое время
Рентабельный для широкого Диапазон систем	Арсинг может повредить контактам В цепях с высокой нагрузкой
Доступно в различных формах и размеры для разных приложений	Пружины могут ослабить, Снижение производительности переключателя
Обеспечить тактильную обратную связь Для ручного контроля и безопасности	Подвержен пыли, влага и загрязнение
Электронные типы включают Быстрый и точный переключение	Механические типы медленнее чем электронные
Модульные конструкции, такие как DIP Переключатели позволяют легко перенастроить	Неправильный выбор коммутатора может привести к ошибкам или опасности
Освещенные версии повысить видимость и удобство использования	Может потребовать дополнительного Защита в суровых условиях
Поддержка Smart Switches Автоматизация и диагностика	Может увеличить систему сложность, если не правильно интегрирована

Заключение

Переключатели используются для управления потоком электричества во многих видах систем, либо вручную, либо с использованием сигналов.Они построены с такими деталями, как кнопки, рычаги и контакты, которые подключают или разбивают цепь.Существует много типов коммутаторов, каждый из которых полезен для разных заданий, от включения огней дома до управляющих машин на фабриках.Выбор правильного переключателя означает знание того, сколько энергии ему нужно справиться, с какими действиями он использует, и с какими условиями он столкнется.Переключатели просты в использовании и работают во многих отношениях, но они могут изнашиваться с течением времени или подвергаться воздействию грязи и влаги.
