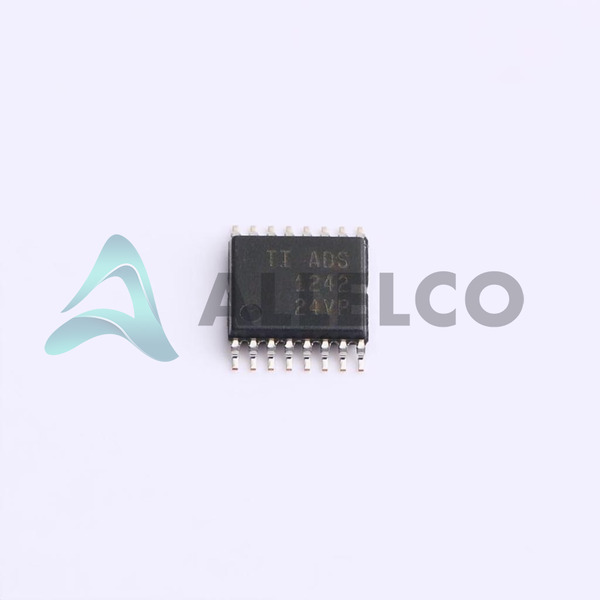

Номер детали производителя
ADS1242IPWT
Производитель
Техасские инструменты
Введение
ADS1242IPWT-это 24-битный, 24-разрядный конвертер аналога в цифровой (ADC), предназначенный для систем сбора данных, требующих высокого разрешения и точности.
Особенности продукта и производительность
24-битное разрешение
ADC с низким шумом Sigma-Delta
Скорость выборки до 15 образцов в секунду
4 мультиплексированные входные каналы
Дифференциальные и односторонние входные данные
Программируемый усилитель усиления (PGA)
Последовательный периферический интерфейс (SPI) для вывода данных
Справочная поддержка внешнего напряжения
Аналоговый диапазон напряжений питания: от 2,7 В до 3,3 В и 5 В
Цифровой диапазон напряжений питания: от 2,7 В до 5,25 В
Диапазон рабочей температуры: от -40 ° C до 85 ° C
Преимущества продукта
Превосходная точность и низкий шум для точных измерений
Гибкие конфигурации ввода для различных типов датчиков
Интегрированный PGA для регулируемого усиления и улучшенного кондиционирования сигнала
Совместим со стандартом отрасли SPI для облегчения взаимодействия
Ключевые технические параметры
Количество битов: 24
Скорость выборки (в секунду): 15
Количество входов: 4
Тип ввода: дифференциал, одиночный
Интерфейс данных: SPI
Конфигурация: Mux-PGA-ADC
Количество конвертеров A/D: 1
Архитектура: Sigma-Delta
Тип ссылки: внешний
Напряжение - Поставка, аналог: 2,7 В ~ 3,3 В, 5 В
Напряжение - питание, цифровое: 2,7 В ~ 5,25 В
Особенности: PGA
Рабочая температура: -40 ° C ~ 85 ° C
Качественные и безопасные функции
Надежный дизайн для работы при экстремальных температурах
Соответствие отраслевым стандартам для безопасности и качества
Совместимость
Совместим с различными микроконтроллерами и цифровыми системами через SPI
Поддерживает несколько типов датчиков с его настраиваемыми входами
Области применения
Промышленное управление процессом
Медицинская инструментария
Ощущение температуры
Взвешивать весы
Системы с батарейным питанием
Жизненный цикл продукта
В настоящее время активно активна с постоянной поддержкой со стороны Texas Instruments
Доступность замены или обновления обычно предоставляется производителем
Несколько ключевых причин выбрать этот продукт
Замечательная точность для критических приложений для сбора данных
Универсальность при обработке различных типов входов
Улучшенное отношение сигнал / шум с помощью интегрированного PGA
Долгосрочная надежность и поддержка производителей
Высокая совместима с существующей цифровой экосистемой
Легкая интеграция в существующие и новые системы благодаря стандартной упаковке и устойчивости к температуре
