Номер детали производителя

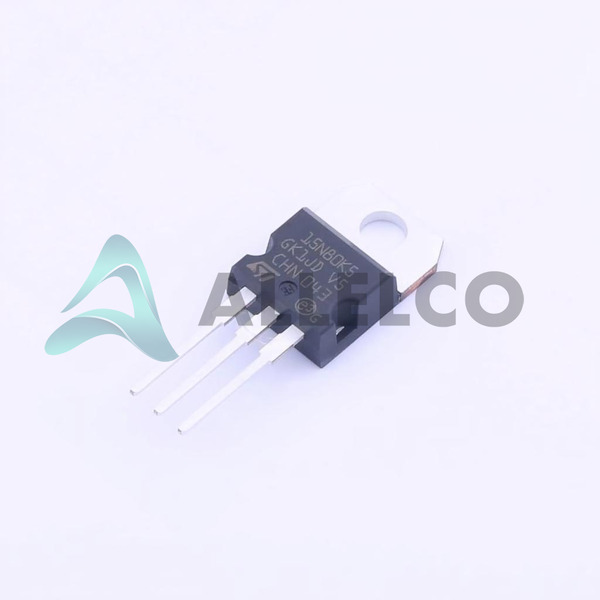

STP15N80K5
Производитель
Stmicroelectronics
Введение
Высокопроизводительный N-канальный MOSFET с технологией SuperMesh5
Разработано для преобразования питания и применений управления двигателем
Особенности продукта и производительность
Диапазон рабочей температуры: от -55 ° C до 150 ° C
Дренажное напряжение (VDS): 800 В
Напряжение за воротами (VGS): ± 30 В
Сопротивление в штате (rds (ON)): 375 МОм @ 7 A, 10 В
Непрерывный ток дренажа (ID): 14 A @ 25 ° C
Входная емкость (CISS): 1100 PF при 100 В
Рассеяние власти (TC): 190 Вт.
Преимущества продукта
Отличная производительность при приложениях к конверсии питания и управлению двигателем
Надежный дизайн с высоким напряжением и возможностями тока
Низкое сопротивление в штате для повышения эффективности
Ключевые технические параметры
Технология: N-канальный MOSFET
Пороговое напряжение (VGS (TH)): 5 V при 100 мА
Напряжение привода (VGS): 10 В
Заряд ворот (QG): 32 NC @ 10 V
Крайный тип: через отверстие (до 220)
Качественные и безопасные функции
ROHS3 соответствует
Надежная и безопасная работа в пределах указанных параметров
Совместимость
Совместим с широким спектром систем преобразования мощности и управления двигателем
Области применения
Питания
Моторные диски
Инверторы
Переключение питания
Промышленная и автомобильная электроника
Жизненный цикл продукта
В настоящее время доступно
Нет известных планов прекращения
Замена и обновления могут быть доступны в будущем
Ключевые причины выбора этого продукта
Отличная производительность в высоковольтных, высоких приложениях
Эффективная конструкция с низким сопротивлением государства
Надежная и безопасная операция
Совместимость с широким спектром систем электроники питания
Доступность и постоянная поддержка от производителя
