1N5817 Schottky Diode: функции, рубца и таблица данных

Диод Шоттки 1N5817 является высокоэффективным компонентом, широко используемым в электронных цепях.Его низкое падение напряжения, быстрой скорости переключения и энергосберегающие возможности делают его идеальным для современных применений, таких как расходные материалы, зарядные устройства аккумулятора и защита цепи.В этой статье обсуждаются его использование, разгона, преимущества, технические характеристики и практические идеи, которые помогут вам понять его роль в электронном дизайне и приложениях.

Каталог

1. Что такое диод Шоттки 1N5817?

2. 1N5817 Конфигурация контакта

3. Особенности 1N5817

4. 1N5817 Технические характеристики

5. Приложения диода 1N5817

6. эквивалент диода 1N5817

7. 1N5817 Физическое измерение

8. Пакет для 1N5817

Что такое диод Шоттки 1N5817?

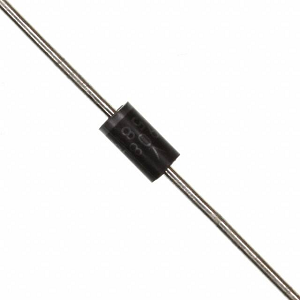

А 1n5817 Диод Шоттки, размещенный в прочном пакете DO-41, известен своей быстрой работой и энергоэффективностью.Диоды Шоттки, в целом, ценятся за их низкое снижение напряжения вперед (около 0,4 В) и быстрое время восстановления, что делает их идеальными для высокочастотных и эффективных цепей, таких как выпрямители.1N5817 предлагает максимальный выходной ток 1A, пиковое обратное напряжение 20 В и обратное среднеквадратичное напряжение 14 В.Низкое капля напряжения вперед 1N5817 повышает энергоэффективность для устройств с батарейным питанием и систем возобновляемых источников энергии.В таких приложениях, как мобильные устройства, он может продлевать срок службы батареи, не жертвуя производительностью.Исследования показывают, что диоды Шоттки, такие как 1N5817, усиливают энергосбережение.Его быстрое время восстановления также уменьшает потери переключения, преимущество в высокочастотных системах, таких как переключение питания.Это приводит к повышению производительности, меньшему тепла и более компактным, энергоэффективным конструкциям.

1N5817 Конфигурация PIN

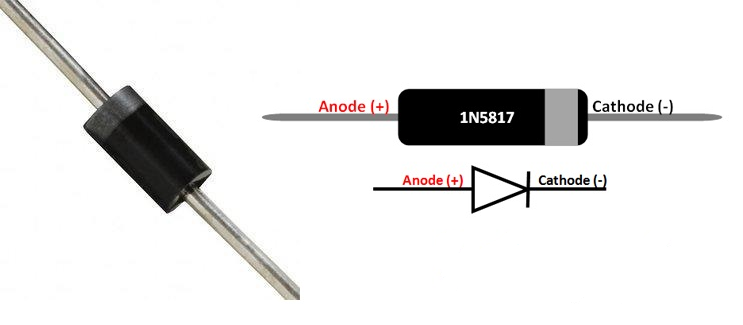

1N5817 Pinout

Штифт №	Название вывода	Описание
1	Анод	Ток всегда входит через анод
2	Катод	Ток всегда выходит через катод

Особенности 1N5817

• Минимальные потери проводимости и переключения: повышает эффективность и снижает генерацию тепла, обеспечивая надежную, долгосрочную работу устройства.

• Низкое падение напряжения вперед (около 0,4 В): снижает рассеяние мощности, повышение энергоэффективности для преобразования энергии и экологически чистых конструкций.

• Тепловое управление: сводит к минимуму наращивание тепла, снижение теплового напряжения и способствуя продолжительности продолжительности продолжительности устройства.

• Возможность лавины: выдерживает скачки напряжения, обеспечивая защиту от преходящих условий для большей надежности.

• Универсальное применение: подходит для автомобильной, промышленной и электроники, требующей последовательных, эффективных производительности.

1N5817 Технические характеристики

Тип	Параметр
Время выполнения завода	6 недель
Монтажный тип	Через дыру
Количество булавок	2
Диодный элемент материал	Кремний
Упаковка	Лента и коробка (TB)
Статус частично	Активный
Количество терминаций	2
Терминальная отделка	Матовая олова (SN) - отожжен
МИН рабочая температура	-85 ° C.
HTS -код	8541.10.00.80
Напряжение - рейтинг DC	20 В
Текущий рейтинг	1A
Подсчет штифтов	2
Конфигурация элемента	Одинокий
Диод тип	Шоткий
Устанавливать	Через дыру
Пакет / корпус	DO-204AL, DO-41, осевой
Масса	4.535024G
Количество элементов	1
Код JESD-609	E3
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Код ECCN	Ear99
Максимальная рабочая температура	150 ° C.
Дополнительная функция	Бесплатный диод колеса
Емкость	110pf
Терминальная форма	ПРОВОЛОКА
Базовый номер детали	1n58
Полярность	Стандартный
Скорость	Быстрое восстановление <= 500ns, > 200 мА (IO)
Ток - обратная утечка @ vr	500 мкА @ 20 В.

Приложения диода 1N5817

Питания

В рамках систем питания диод 1N5817 может похвастаться быстрого времени отклика и низким падением напряжения вперед, повышая общую эффективность.Сокращая потери мощности в процессе выпрямления, это гарантирует, что блоки питания работают последовательно и длится дольше.Эта характеристика актуальна в средах, где энергоэффективность и надежная эксплуатация, например, в центрах обработки данных и деликатные электронные устройства, требующие непрерывного потока мощности.

Зарядные устройства аккумулятора

В приложениях зарядки аккумулятора сохранение правильных уровней напряжения полезно для максимизации срока службы батареи и обеспечения безопасности.Диод 1N5817 превосходит при предотвращении потока обратного тока, который защищает батареи от непреднамеренного выпадения обратно в зарядное устройство.Эта функция ценна в настройках возобновляемой энергии, где интеграция фотоэлектрических панелей требует баланса между оптимальной эффективностью и безопасностью.

Мультипликаторы схемы

1N5817 важен у множителей цепи, где его способность быстро реагировать на колебания напряжения позволяет генерировать более высокие напряжения из более низких входных источников.Его постоянная производительность в этом домене позиционирует его как предпочтительный компонент в радиочастотных усилиях и технологиях преобразования сигналов, где требуются как точность, так и быстрое обработку изменений напряжения.

Эквивалент диода 1N5817

• 1n5818

• 1n5819

1N5817 Физическое измерение

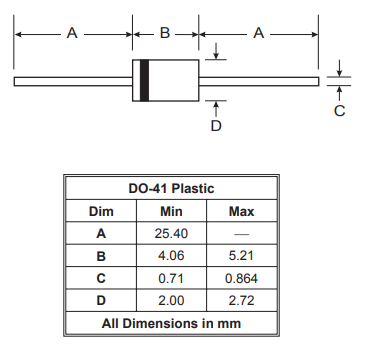

1N5817 Dimensions

Пакет для 1N5817

Параметр	Описание
Метод установки	Через дыру
Подсчет штифтов	2
Инкапсуляция	DO-41

Параметры пакета

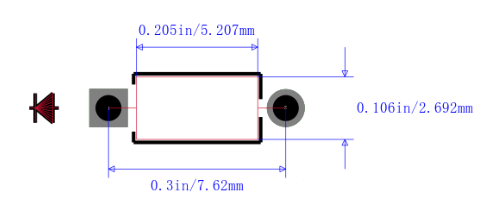

1N5817 Package

1N5817 Пакет

DataSheet PDF
