Полное руководство по MOSFET IRF540N

MOSFET IRF540N является надежным и универсальным компонентом, обычно используемым в электронных цепях.Он может обрабатывать высокий ток и напряжение, что делает его идеальным для таких приложений, как управление двигателем, преобразование питания и переключение.В этой статье рассматриваются его функции, конфигурацию PIN -кода, практическое использование и примеры схемы, которые помогут вам лучше понять его возможности.

Каталог

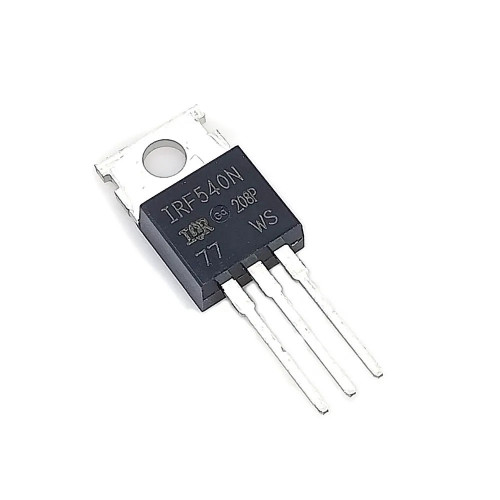

Введение в MOSFET IRF540N

А IRF540N является высокоэффективным силовым MOSFET Hexfet, разработанный международным выпрямителем.Он выделяется благодаря своей способности достигать очень низкого уровня при условиях, используя передовые методы обработки.Эта функция позволяет ему более эффективно обрабатывать ток при сохранении стабильной производительности в различных приложениях.

Его пакет TO-220 делает его популярным выбором как для коммерческих, так и для промышленных проектов.Сочетание доступности и пониженной теплостойкости делает его надежным решением для многих инженеров и любителей.

Этот MOSFET является универсальным, предлагая надежную производительность в приложениях, которые требуют напряжения переключения и тока.Его простой дизайн состоит из трех основных терминалов - исходного, сливного и ворота.Когда к терминалу затвора применяется сигнал, он активирует соединение между канализацией и затвором, что позволяет желаемой операции.Правильное соединение этих терминалов имеет важное значение для устройства, чтобы функционировать как предполагаемое;В противном случае это может привести к неожиданным результатам.

Простота и адаптивность IRF540N делают его отличным выбором для широкого спектра электронных использования, будь то в основных цепях или более продвинутых системах.

Конфигурация контакта IRF540N MOSFET

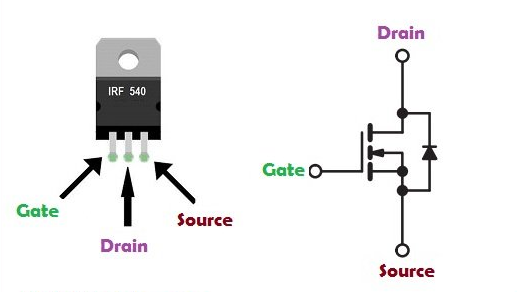

MOSFET IRF540N имеет конфигурацию PIN -кода, состоящую из трех контактов, каждая из которых обслуживает отдельную функцию.Диаграмма ниже иллюстрирует конфигурацию символа и штифта этого МОСФЕТА.

Конфигурация PIN:

• PIN 1 (источник): позволяет току выходить через исходную терминал.

• PIN 2 (GATE): регулирует смещение MOSFET.

• Странж 3 (слив): облегчает поток тока через сливную терминал.

Ключевые особенности и спецификации MOSFET IRF540N

Параметр	Ценить
Тип	N-канальный MOSFET с небольшой способностью сигнала
Пиковое сопротивление тока всплеска/лавины	Полностью устойчив
Непрерывный ток дренажа (ID)	33a при 25 ° C.
Рабочая температура	До 175 ° C.
Импульсный ток слива	110a
Переключение емкости	Очень быстро
Пороговое напряжение затвора (VGS)	Мин: 2 В, макс: 4 В
Технология	Продвинутый и сложный
Упаковка	До-220
Напряжение от затвора к источнику (VGS)	± 20 В.
Совместимость	Подходит для досок Arduino
Напряжение от дренажа к источнику (VDS)	100 В
Сопротивление	Очень низкий
Время включения	35NS
Время отключения	35NS

Эквиваленты MOSFET IRF540N

• IRFZ44

• RFP30N06

• IRF3205

• 2N3055

Схема схемы и использование IRF540N MOSFET

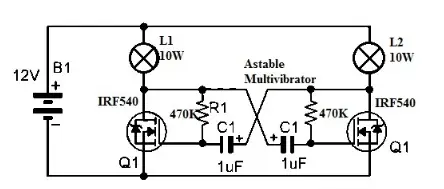

Диаграмма схемы ниже иллюстрирует простую схему двусторонней флешер, созданную с использованием MOSFET IRF540N.Эта конструкция включает в себя лястский мультивибратор, который делает его хорошо подходящим для мощных приложений флешер лампы.

Компоненты, необходимые для сборки этой схемы:

• Два резистора 470K

• Два МОСФЕТА IRF540N

• батарея 12 В

• Две 10 Вт лампы

• Два конденсатора 1UF

Эта схема проста, особенно для создания мигающих световых дисплеев.Он обычно используется для светодиодных дисплеев, но также может быть адаптирован для ламп с более высокой мощностью или лампочки, что может представлять дополнительные проблемы.

Чтобы питать эту установку, используется батарея 12 В.Если для поддержки нагрузки необходим более высокий поток тока, в цепь добавляют два MOSFET IRF540N.При таком расположении цепь может обрабатывать до 10А или 100 Вт ламп.Для последовательного мигания резисторы и конденсаторы устанавливаются на одинаковые значения, при этом R1 равен R2 и C1, равным C2, обеспечивая одновременную вспышку обеих ламп.

Преимущества использования MOSFET IRF540N

Большая безопасная операционная зона

MOSFET IRF540N построен из плоской структуры ячейки, которая обеспечивает широкую безопасную эксплуатационную зону.Это означает, что он может надежно обрабатывать высокие уровни мощности, не рискуя ущерб устройству, что дает вам уверенность в его производительности в требовательных условиях.

Высокая тока

Благодаря возможности переносить до 195A тока, MOSFET IRF540N хорошо подходит для применений, которые требуют обработки больших количеств тока.Эта функция делает его надежным выбором для мощных цепей и систем.

Приверженность стандартам

IRF540N соответствует стандартам JEDEC, обеспечивая постоянное качество и производительность.Это делает его надежным компонентом для профессионального использования в различных отраслях и проектах.

Стандартный пакет отрасли

Его пакет из-за холма до 220 следует широко распространенным отраслевым стандартам.Это обеспечивает легкую интеграцию в существующие конструкции и обеспечивает совместимость со многими конфигурациями схемы.

Широкая доступность

IRF540N оптимизирован для распространения, что делает его легко доступным через различных поставщиков.Его доступность означает, что вы можете легко найти его для своих проектов без задержек.

Оптимизирован для переключения приложений

Разработанный с помощью расширенной кремниевой технологии, IRF540N исключительно хорошо работает при переключении приложений, работающих ниже 100 кГц.Это делает его отличным выбором для цепей, которые нуждаются в быстрой и эффективной производительности переключения.

Практические применения IRF540N MOSFET

Вождение высоких нагрузок

MOSFET IRF540N может управлять нагрузкой до 23А, что делает его подходящим для питания устройств, которые требуют высокого тока.Его надежность в обращении с такими нагрузками обеспечивает последовательную работу.

Интеграция с микроконтроллерами и Arduino

Этот MOSFET часто в сочетании с микроконтроллерами и платами Arduino для переключения на уровне логики.Это обеспечивает бесшовную связь между управляющими цепями и мощными устройствами.

Управление скоростью двигателя и светофора

IRF540N идеально подходит для применений, таких как управление скоростью двигателя и светофора.Его эффективные возможности переключения обеспечивают плавные настройки и точный контроль.

Переключение приложений

Благодаря своей способности обрабатывать максимальный ток с помощью устройств на уровне логики, IRF540N идеально подходит для различных переключающих приложений, от простых цепей до сложных систем.

Мощное переключение устройства

Этот MOSFET предназначен для эффективного переключения мощных устройств.Его надежная конструкция обеспечивает надежность при управлении тяжелыми нагрузками.

Светодиодные мигалки и диммеры

Он обычно используется в цепях для светодиодных флешер и диммеров, обеспечивая эффективную и последовательную работу в приложениях освещения.

Инверторы и преобразователи

IRF540N хорошо работает в цепях инвертора и преобразователя, способствуя эффективному преобразованию мощности и устойчивой производительности в таких системах.

Этот МОСФЕТ ВОПРОСИТСЯ для мощных применений в DC, включая высокопрочные SMP, инверторные схемы с компактными ферритными или железными ядрами, усилителей мощности, преобразователей BUCK и BOST и робототехникой.

Пример схемы применения для IRF540N MOSFET

Моторный контроль

Когда дело доходит до управления двигателем, MOSFET IRF540N является отличным выбором.Двигателям часто требуется силовое устройство, которое может обрабатывать высокие токи, противостояние требований напряжения и работать с быстрыми скоростями переключения.Этот MOSFET отвечает всем этим потребностям, что делает его надежным для управления двигателями постоянного тока в различных приложениях.Его прочный дизайн гарантирует, что он эффективно выполняется даже в требовательных условиях.

Buck Converter

Преобразователи Buck требуют компонентов, способных обрабатывать высокие токи и переключение с точными скоростями.MOSFET IRF540N превосходит в этой области, позволяя ему плавно функционировать в цепях преобразователя BUST и BOST.Независимо от того, управляете ли вы уровнями напряжения или уходите вниз, этот MOSFET обеспечивает плавную и последовательную работу.

Силовая инвертор

IRF540N широко используется в энергетических инверторах, предназначенных для мощных применений.Он может справиться с существенными потребностями в мощности этих устройств, что делает его надежным вариантом для систем преобразования энергии.Его способность быстро переключаться и управлять высокими токами обеспечивает стабильную производительность в цепях инвертора.

Солнечный переключатель с нулевыми каплями

Солнечные панели часто имеют дело с высокими уровнями мощности, а MOSFET IRF540N идеально подходит для управления этими нагрузками.Его превосходные возможности переключения мощности делают его отличным выбором для приложений солнечных контроллеров.Минимизируя падения напряжения, этот MOSFET помогает повысить эффективность систем солнечной энергии, обеспечивая эффективную передачу энергии.
