Комплексное руководство по модулю XBEE S2C: пинчатория, спецификации, режимы, соединение Arduino и использование

Модули XBEE, впервые представленные в 2005 году Digi International в рамках бренда Maxstream, произвели революцию в беспроводной связи со своей приверженностью к стандарту IEEE 802.15.4-2003.Экосистема XBEE, разработанная для поддержки универсальных конфигураций, таких как Star и Point-Point Networks, превратилась в надежный набор модулей, адаптеров, шлюзов и программных решений.Эти достижения делают их необходимыми для различных беспроводных коммуникационных приложений, от промышленной автоматизации до интеллектуальных систем с поддержкой IoT.В этой статье мы погружаемся в модуль XBEE S2C - выдающийся в линейке XBEE.Мы рассмотрим его ключевые атрибуты, конфигурации и практические приложения, демонстрируя, как они упрощают настройки связи при обеспечении надежности, масштабируемости и эффективности.Независимо от того, создаете ли вы сложные сетки или интегрируете системы IoT, модуль XBEE S2C обладает потенциалом для преобразования ваших усилий по беспроводной связи.Давайте раскроем его возможности и практические варианты использования.

Каталог

Xbee S2C Обзор модуля

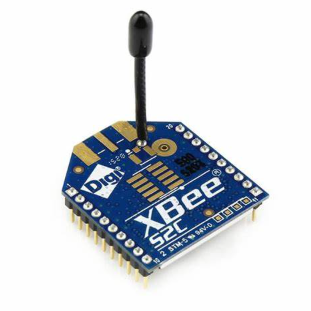

Модуль XBEE S2C выделяется как очень универсальный инструмент для радиочастотной связи.Он плавно соединяется с диапазоном микроконтроллеров и эффективно передает данные о полосе частот 2,4 ГГц.Модуль особенно искусен в создании твердых и надежных сетей для непрерывного потока данных, особенно при использовании с устройствами с поддержкой Zigbee, что делает его довольно ценным в сложных технологических условиях.

Модуль использует технологию Zigbee для создания сложных сетей.Это позволяет устройствам участвовать в общении на большие расстояния и перемещаться по физическим барьерам.Протокол Zigbee известен своей адаптируемостью, масштабируемостью и безопасными каналами, что делает его очень подходящим для промышленных сред, где требуется последовательный и своевременный обмен данными.Например, интеграция этих модулей в интеллектуальные сетки может улучшить системы управления энергопотреблением, обеспечивая передачу точных данных в широких сетях.

Одним из наиболее привлекательных аспектов XBEE S2C является его простота использования.Интеграция с помощью микроконтроллеров является неосложнением, что обеспечивает быстрое развертывание в различных приложениях.Программное обеспечение Digi International X-CTU способствует расширению возможностей модуля.С помощью этого инструмента пользователи могут легко настроить, тестировать и обновить прошивку, гарантируя, что модули оснащены новейшими улучшениями и меры безопасности.Для технических специалистов запуск моделирования в программном обеспечении может быть разумным шагом, чтобы подтвердить, что конфигурации соответствуют конкретным операционным требованиям, прежде чем развернуть их в поле.

Конфигурация PIN

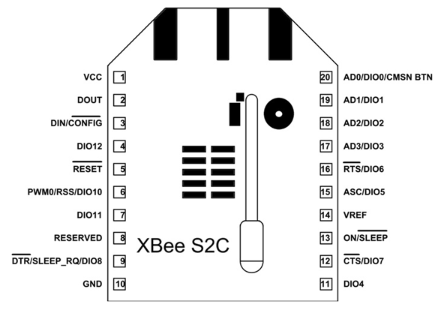

PIN -код	Название вывода	Описание
Вывод1	Венчурной	Этот вывод используется для обеспечения входной мощности устройству.
Вывод 2	Dout/Dio13	Работает как серийный выход UART, а также действует как GPIO приколоть.
Вывод3	DIN/config/dio14	Выступает в качестве последовательного ввода данных для UART и как PIN -код GPIO.
Вывод	Dio12/spi_miso	Вывод данных вывода для связи SPI, также доступный для использования для Функции GPIO.
Пин5	ПЕРЕЗАГРУЗИТЬ	Помогает в сбросе устройства через внешний сигнал.
Вывод 6	RSS/PWM0/DIO10	Используется для GPIO & PWM и указывает на прочность сигнала в UART Serial Communication.
Вывод7	PWM1/DIO11	Работает как GPIO & PWM.
Вывод8	СДЕРЖАННЫЙ	Нет подключения или не подключайте PIN.
Вывод	Dtr/sleep_rq/dio8	Контролирует линию сна XBEE S2C, а также работает как функция GPIO.
PIN10	Гнездо	Наземная булавка.
PIN11	Dio4/spi_mosi	Работает как булавка GPIO и передает в SPI Communication для Ввод данных XBEE.
PIN12	CTS/DIO7	Действует как индикатор управления потоком RS232, а также Полезно для функций GPIO.
PIN13	On_sleep/Dio9	Помогает проверить статус xbee и функционирует для Функции GPIO.
PIN14	Вреф	Прямой интерфейс ADC в рамках аналогового уровня напряжения.
PIN15	ASC/DIO5	Приобретает знаки спящего режима и режим диагностики, также Работает на булавки GPIO.
PIN16	RTS/DIO6	Указывает поток тока в связи с передачей 232 рупий и работает как булавка GPIO.
PIN17	Ad3/dio3/spi_ssel	Slab Select PIN -код для связи SPI также работает как Аналоговые данные ввод и GPIO.
PIN18	Ad2/dio2/spi_clk	PIN -код CLK для связи SPI, также работает при аналоговом входе & Gpio.
PIN19	Ad1/dio1/spi_attn	Spi_attn помогает в главном уведомлении для данных xbee выход;Также GPIO и аналоговый вход.
PIN20	AD0/DIO0/CMSN BTN	Используется для кнопки ввода в эксплуатацию, GPIO и ввода ADC.

Основные атрибуты и технические детали

Функция/спецификация	Подробности
Тип устройства	Автономный
Частота передачи	2,4 ГГц до 2,5 ГГц
Каналы	16 каналов прямой последовательности
Интерфейсы	UART (максимум 250 кбит/с), SPI (максимум 5 МБ/с)
Передавать регулировку мощности	Регулируется программным обеспечением
Диапазон (городской/внутренний)	200 футов
Ассортимент (RF-линия на улице)	До 4000 футов
Выходной выход передачи (режим усиления)	6,3 МВт (8 дБм)
Выходной выход передачи (нормальный режим)	2 МВт (3 дБм)
РЧ -скорость передачи данных	250 000 б.п.
Чувствительность приемника (режим повышения)	-102 дБм
Чувствительность приемника (нормальный режим)	-100 дБм
Диапазон напряжения питания	+2,1 до +3,6 В
Эксплуатационный ток (нормальный режим)	33 мА при 3,3 В
Эксплуатационный ток (режим усиления)	45 мА при 3,3 В
Холодный ток	9 мА
Максимальный выходной ток	40 мА
Ток питания	<1 µA
Защита ESD	3000 В.
Диапазон рабочей температуры	-40 ° C до 85 ° C.
Uart Communication Screed Data	До 256 кбит / с
Скорость передачи данных SPI SPI	До 5 Мбит / с
Скорость передачи данных модуля	До 250 000 б.п.

Эксплуатационные режимы

Модуль XBEE S2C содержит захватывающее сочетание адаптивности и полезности, облегчая его работу в двух различных методологиях: в режиме команд и режиме API.Каждая методология обслуживает различные требования к коммуникации, сочетая отличительные атрибуты с конкретными оперативными потребностями.

В командном режиме-бесшовный обмен данными

В рамках командного режима, широко известного как прозрачный режим, модуль обеспечивает прямой и несложный обмен данными через штифт DIN.Эта настройка предпочитает сценарии, требующие простой связи точки-точки.Используя прозрачные пути данных, устройства могут легко обмениваться информацией, устраняя необходимость в сложной обработке или сложных протоколах.

Режим API-структурированные кадры взаимодействия

С другой стороны, режим API принимает более организованную стратегию, создавая данные перед передачей.Этот метод предоставляет повышенную безопасность наряду с строгими функциями обратной связи и обратной связи.Типичная конструкция кадра включает в себя начальные разделители, идентификаторы типа, длину кадра, фактические данные и контрольные суммы.Такая сборка не только обеспечивает связь, но и помогает в корректировке параметров усовершенствования и получении подтверждений доставки пакетов.

Использование потенциала модуля XBEE S2C

Установка значимости модуля XBEE S2C в сетевых инфраструктурах обогащает общую производительность и расширяет эксплуатационные возможности.Этот модуль помогает создавать гибкие и эффективные беспроводные сети, которые удовлетворяют различные операционные требования.В основном он работает в трех конкретных ролях:

Мастерство сетевой координации

Координатор превосходит в настройке и поддержании упорядочения сети.Он выходит за рамки обработки протоколов и синхронизации, чтобы включить настройку параметров сети, таких как выбор канала и идентификаторы сети, способствуя непрерывной атмосфере связи.В практических приложениях координаторы часто выступают в качестве основного узла, определяя структуру и здоровье сети.Вы можете часто озвучить влияние опытного кодирования этого блока, чтобы уменьшить задержку и повысить пропускную способность данных.

Возможности маршрутизации

Маршрутизаторы играют активную роль в обеспечении непрерывного потока данных в сетевых разделах.Они не только управляют внутренней передачей данных, но и облегчают внешнюю связь, выступая в качестве Go-lewens.Эта роль имеет значительное значение в сложных сетевых настройках, где распределение данных должно быть эффективным по нескольким узлам.Вы часто можете настраивать настройки маршрутизатора для идеального сочетания диапазона и сохранения мощности, стимулирования роста сети и устойчивых функций.

Обработка конечных устройств

Несмотря на ограниченное место в функциях, центр конечных устройств на передаче и приеме данных RF.Их дизайн часто включает в себя режимы энергосбережения для продления срока службы батареи, базовые в отдаленных случаях мониторинга.Эти устройства предназначены для выполнения конкретных задач в сети с уменьшенной сложностью, обеспечивая надежность.Широко распространенная отраслевая практика включает в себя стратегическое управление циклами сна и пробуждения для расширения работы устройства без подрыва целостности данных.

Идентификаторы и каналы с тонкой настройкой сковороды

Идентификатор личной области сети (PAN) активен в определении каждой сети, требуя тщательной конфигурации для обеспечения правильного размещения устройств.Выбор из 16 доступных каналов, обычно управляемых координатором, используется для снижения интерференции и поддержки эффективности сети.Вы можете часто обсуждать методы динамического распределения каналов и управления PAN для адаптации к сдвигам окружающей среды или масштабированию сети, тем самым поддерживая эффективную связь.

Взаимодействие XBEE S2C с Arduino и Nodemcu для динамических приложений IoT

Изучение интеграции модулей XBEE S2C с Arduino и Nodemcu открывает мир гибких приложений в ландшафте Интернета вещей (IoT).Это усилие обычно вращается вокруг создания различных компонентов передатчика и приемника, чтобы облегчить обмен данными жидкости, напоминающие ритмы вашего взаимодействия.

Модуль передатчика с arduino nano

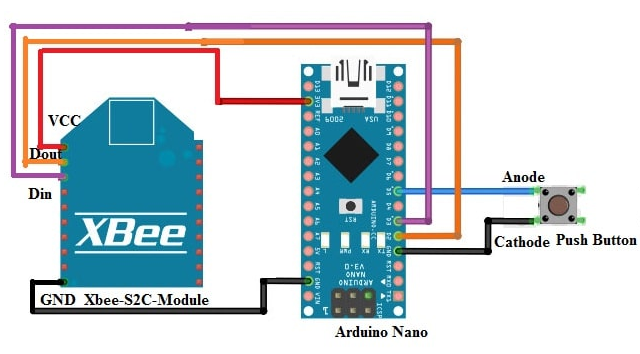

Создание связи между модулем XBEE и Arduino Nano требует надлежащего соединения VCC, GND, DIN и Dout Pins.Обнаруемое использование кнопки инициирует передачу данных при нажатии, функция, которая имитирует интуитивно понятное взаимодействие, наблюдаемое в сценариях управления.Такая настройка резонирует с повседневным опытом, где кнопки толкания оптимизируют ваше участие во встроенных системах.

Система приемника с nodemcu

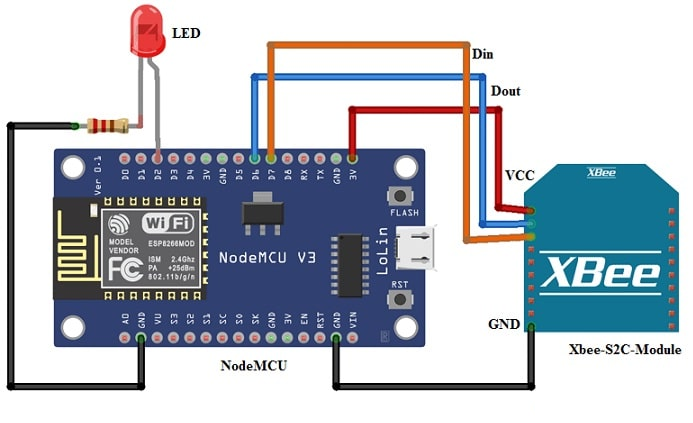

Интеграция NODEMCU с модулем XBEE принимает аналогичную схему соединения, дополненную светодиодом, который действует как индикатор состояния для получения данных.Эта конфигурация обогащает понимание систем обратной связи, где визуальный сигнал светодиода отражает процесс отладки в аппаратном взаимодействиях, способствуя обнаруживающему смыслу надежности системы.

Код

Требуемый код для передатчика:

#include "softwareserial.h"

Softwareserial XBEE (2,3);

int button = 5;

логический переключатель = false;// Эта переменная отслеживает альтернативные нажатия кнопки

void setup ()

{

Serial.begin (9600);

pinmode (кнопка, input_pullup);

Xbee.begin (9600);

}

void loop ()

{

// Когда нажата кнопка (GPIO вытянут низко) отправить 1

if (DigitalRead (кнопка) == Low && Toggle)

{

Serial.println («включить светодиод»);

Toggle = false;

Xbee.write (‘1 ');

задержка (1000);

}

// Когда кнопка нажимается во второй раз (GPIO вытянут низко) отправьте 0

else if (DigitalRead (Button) == Low &&! Toggle)

{

Serial.println («выключить светодиод»);

Toggle = true;

Xbee.write (‘0 ');

Требуемый код для приемника:

#включать

int LED = 2;

int получен = 0;

int i;

// для общения с Zigbee

Softwareserial Zigbee (13,12);

void setup ()

{

Serial.begin (9600);

Zigbee.begin (9600);

pinmode (светодиод, выход);

}

void loop ()

{

// Проверьте, получены ли данные

if (zigbee.available ()> 0)

{

получен = Zigbee.read ();

// Если данные равно 0, выключите светодиод

if (получен == ‘0’)

{

Serial.println («выключение светодиода»);

DigitalWrite (LED, LOW);

}

// Если данные равны 1, включите светодиод

иначе if (получен == ‘1’)

{

Serial.println («включение светодиода»);

DigitalWrite (Led, High);

}

}

Предоставленные фрагменты кода демонстрируют процесс передачи и приема, используя основные компоненты, такие как кнопки и светодиоды.Эти примеры являются шлюзами для вас, стремящихся воспроизвести эффективные системы связи в рамках IoT, сродни тем, которые используются в моделях стандартов отрасли.

Скоординированная операция двух модулей XBEE поддерживает непрерывную связь Zigbee между Arduino Nano и Nodemcu.Каждая кнопка нажатия передает данные, одновременно предоставляя немедленную обратную связь через светодиод, отражая системы, в которых подчеркивается гарантия фактических данных.

Приложения

Домашняя автоматизация и сети сетки

Модуль XBEE S2C улучшает домашнюю автоматизацию за счет беспрепятственного формирования сетей сетей, которые соединяют устройства в домашнем хозяйстве.Этот модуль обнаруживает свою нишу в настройках, требующих стабильной, низкой затратной связи, реализованной с помощью надежных протоколов Zigbee.Как правило, он находит место в системах освещения, безопасности и климат -контроля, продвигая более интерактивную и взаимосвязанную атмосферу умного дома.Его умение для самовосстановления в сетчатой ​​сети обеспечивает непрерывность обслуживания, даже когда один узел колеблется, тем самым повышая общую надежность и мастерство настройки.

Промышленные применения и средние общения

В промышленном мире модуль XBEE S2C является предпочтительным выбором для общения среднего диапазона, способствуя последовательности в путях связи для автоматизированных промышленных процессов.Это включает в себя мониторинг и управление заводским оборудованием, и оно процветает в сценариях, где суровые среды делают проводные решения менее возможными.Использование этого модуля отражает растущую склонность к оцифровке, повышение эффективности промышленности и минимизация времени простоя.Вы можете подумать о его потенциале для переосмысления традиционного производства, интегрируя фактический анализ данных и мониторинг бдительного оборудования, что вызвало любопытство в отношении его влияния на производительность.

Коммерческая автоматизация здания

Модуль расширяет свою полезность до коммерческой автоматизации зданий, оптимизируя работу систем HVAC, освещения и безопасности.Такая интеграция дает вам возможность достичь превосходной степени энергоэффективности, согласуясь с современным стремлением к экологическому сознанию.Его общение мастерства облегчает интеграцию с существующими рамками, поддерживая адаптивность и рост.Рукобавление об опыте этих приложений часто показывает заметное снижение эксплуатационных расходов, подчеркивая роль модуля XBEE S2C в уменьшении экологического присутствия коммерческих объектов.

Умные энергетические системы

В области интеллектуальных энергетических систем модуль XBEE S2C усиливает управление энергией и распределение в сетях.Это позволяет фактическому обмену данными между источниками энергии и потребителями, оптимизацией распределения энергии и минимизации потерь.Вы можете организовать использование приборов по фактическим ценовым пунктам или ожидаемым пиковым требованиям, что приведет к заметной экономии энергии.Модуль, вооруженные безопасными протоколами связи, поддерживает управление децентрализованными возобновляемыми источниками энергии, что является шагом вперед в обеспечении устойчивой энергетической практики для будущих поколений.Такие разработки подчеркивают его потенциал для пересмотра моделей потребления энергии, резонируя с глобальными целями устойчивости.
