Комплексное руководство по IC LM3886

Усилители мощности звука преобразуют сигналы низкой мощности в сильные результаты, с ясностью вождения динамиков и наушников.Они активны в различных аудиосистемах, от электрогитарного резонанса до иммерсивных домашних кинотеатров.Среди них LM3886 IC выделяется в серии LM национальной полупроводники.В этой статье рассматривается дизайн, функции и приложения LM3886.Известный высокой эффективностью, низким искажением и надежной защитой, это ваш лучший выбор.Откройте для себя его возможности, практическое использование и производительность в создании исключительных звуковых систем, от профессиональных настройки до проектов DIY.Присоединяйтесь к нам, чтобы исследовать силу и универсальность LM3886.

Каталог

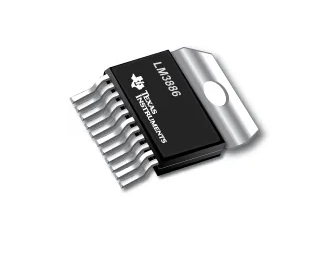

Обзор IC LM3886

А LM3886 IC представляет собой образцо для высокопроизводительного аудио-амплификации, отличающегося его способностью доставлять 68 Вт на 4-хм нагрузку и 38 Вт до 8-ом-нагрузки.Это достигает этого с замечательной эффективностью, обеспечивая минимальные искажения в аудируемом спектре, что резонирует с универсальной социальной оценкой ясности и гармонии в звуке.

Показывая защиту Spike, LM3886 демонстрирует устойчивость в отношении колебаний напряжения, перегрузки и коротких замыканий.Он управляет тепловыми пиками с ловкой точностью.Это внушает доверие к своей долговечности в различных условиях эксплуатации и отражает основные эмоции доверия и гарантии, которые вы часто можете привлекать к надежному оборудованию.

Кроме того, LM3886 предлагает похвальное соотношение сигнал / шум, превышающее 92 дБ.Это высокое соотношение значительно повышает ясность звука, минимизируя нежелательный шум и искажение, выполняя врожденное стремление к чистоте и верности в слуховом опыте.Такие низкие внутренние уровни шума и искажений устанавливают свою репутацию для обеспечения действительно четкой аудио выходной сигнала с линейной производительностью.Деликатный баланс защиты всплеска и высокое отношение сигнал / шум подчеркивает двойную фокусировку IC на производительности и надежности, аспекты, часто подкрепленные вам, стремящиеся к аудиосистемам, которые повторяют профессиональные стандарты.

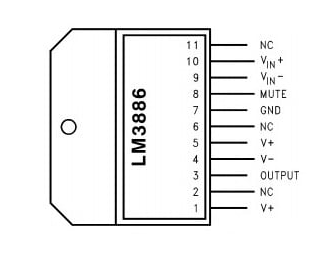

Конфигурация PIN LM3886 IC

PIN -код	Название вывода	Описание
1 и 5	V+	Положительный (+) терминал источника питания
2 и 6	Северо -запад	Не подключенный штифт
3	Выход	Вывод терминала после усиления сигнала
4	V-	Отрицательный (-) терминал мощности
7	Гнездо	Наземный терминал
8	Немой	Немой конец;должен быть подключен к отрицательному терминалу, если не обязательно
9	Вин-	Инвертирующий входной терминал (VIN-) сигнала
10	Вин+	Не инвертирующий входной терминал (VIN+) сигнала
11	Северо -запад	Не подключенный штифт

Характеристики и спецификации

Функция/спецификация	Описание
Производитель	Техасские инструменты
Тип пакета	До-220 11-х лидовой пакет
Аудио ввод тип	Аналоговый вход
Архитектура	Класс-Аб
Каналы динамиков (макс)	Мононуклеоз
Максимальное питание на стадии питания	94V
Минимальный источник электроэнергии	20 В
Минимальная нагрузка	4 Ом
Выходная мощность	68 Вт
Отношение сигнал / шум (SNR)	110 дБ
Общее гармоническое искажение (THD + N)	0,03% при 1 кГц
Типичный поток покоя (IQ)	50 мА
Минимальное аналоговое напряжение питания	20 В
Максимальное напряжение аналогового питания	84В
Макс мощности (параллельная нагрузка на мост)	68 Вт
Коэффициент отклонения источника питания (PSRR)	120 дБ
Диапазон рабочей температуры	0 ° C до 70 ° C.

Сравнимые и альтернативные ICS

Сопоставимо

• JM64RE

• LM3886TF

Альтернатива

• TDA7295

Создание аудио -усилителя с LM3886

LM3886 является выдающимся выбором в мире звуковых схем для создания усилителей 68 Вт с минималистичным подходом.Его популярность в домашнем кинотеатре и звуковых системах проистекает из его способности сочетать власть с ясностью без особых усилий.Как усилитель класса AB в не инвертирующей настройке, LM3886 предлагает высокий входной импеданс, что делает его идеальным для обработки низкоуровневых аудиосигналов.Его надежная производительность и эффективность делают его хорошо для вождения динамиков с высокой точки зрения, привлекая ваш интерес.Его бесшовная интеграция с ранее существовавшими аудиосистемами улучшает акустические переживания, предлагая вам насладиться звуком в новом измерении.

Операционные аспекты

• Варианты питания: LM3886 может работать с одному или двойным источником питания.В то время как двойные конфигурации часто повышают производительность, они искусно обрабатывают колебания мощности, генерируя более чистый аудиовыход.Этот тщательный подход к качеству звука обогащает любую настройку звука, превращая обычные звуковые пейзажи в увлекательные слуховые переживания.

• Аранжировки усилителя и их последствия: Как усилитель класса AB, LM3886 выдерживает баланс между эффективностью и звуковой чистотой.Не инвертирующая установка поддерживает более высокий входной импеданс, уменьшая бремя на источники аудио и поддержание точности сигнала.Эта функция полезна для сохранения замысловатых деталей звука, обеспечивая точно воспроизведение даже слабых нот.Для тех, кто проектирует макеты, сосредоточение внимания на снижении шума и тепловом управлении может повысить надежность и продолжительность жизни усилителя.

• Speaker Synergy и Audio Excellence: LM3886, известный своим сильным результатом и эффективностью, гармонично сочетается с высококлассными ораторами, удовлетворяя их потребности в производительности, обеспечивая при этом превосходное качество звука.Фактические приложения требуют внимания к сопоставлению импеданса между усилителем и динамиками, так как это может повысить ясность звука и снизить неэффективность.Универсальность усилителя поощряет исследование с различными типами динамиков, позволяя вам создавать различные и захватывающие звуковые пейзажи, адаптированные к их уникальным видениям.

Плюсы и минусы

Плюс

IC LM3886 выделяется с исключительной производительностью, поддерживаемыми его прочными мерами безопасности, такими как тепловое отключение и защитные меры короткого замыкания, которые повышают его надежность и продолжительность жизни.Этот компонент известен тем, что обеспечивает замечательное качество звука за счет низкого уровня шума и минимальных искажений, обеспечивая безупречный опыт звука.LM3886 является искусным в управлении динамиками с улучшенной силой сигнала, что добавляет к его привлекательности в высокой точной настройке звука.Кроме того, его внимание к энергоэффективности дополняет мировую тенденцию к устойчивым технологиям.

Включение функций защиты существенно снижает риск отказа устройства, что делает его предпочтительным выбором.Вы можете ценить яркий аудиовывод, который преобразует сеансы прослушивания без помех, наблюдаемых в менее способных компонентах.Эти качества подчеркивают роль LM3886 в беспроблемной балансировке доступности с высокой производительностью.

Минусы

Несмотря на свои достоинства, LM3886 представляет дизайн тонкостей, требующих вдумчивого внимания.Его низкокомпасиальная энергоснабжение требует тщательной инженерии для стабильности, возможно, требуя дополнительных компонентов и повышенной сложности проектирования.Отсутствие встроенной защиты постоянного тока требует внешних схем, добавляя проектные проблемы и потенциально влияет на компактность проекта.Кроме того, более длинные штифты заставляют макеты печатной платы хитрыми, особенно в жестких конструкциях, что вызвало изобретательные решения для поддержания производительности и целостности.

Вы можете часто опираться на прошлые знания, чтобы решить эти проблемы, используя творческие макеты и выбор компонентов для преодоления препятствий.Эта смесь опыта и творчества в решении проблем демонстрирует ключевой инженерный аспект: уточнение и адаптацию дизайнов для превосходной функциональности.Следовательно, хотя эти проблемы заслуживают внимания, они представляют шансы на инновации, что стимулирует разработку более эффективных и надежных аудиосистем.

Приложения

Оперативный усилитель LM3886 выделяется с впечатляющей доставкой мощности, что позволяет динамикам резонировать при 38 Вт на 8-часовой нагрузке и 68 Вт на 4-ом-нагрузке.Его встроенные функции перегрева и профилактики перегрузки не только повышают вашу уверенность, но и открывают двери для множества аудио приложений.

Функции и возможности производительности

Этот усилитель вызывает нишу в отрасли своими сложными системами защиты, включая тепловое отключение и схема защиты всплеска.Эти атрибуты оснащены LM3886 с замечательной выносливостью даже в сложных условиях, что делает его вариантом для долговечности и захватывающего звука.

Роли в аудиосистемах

В современных конфигурациях аудио, LM3886 играет важную роль, работая в пригрочных схемах, чтобы обеспечить плавные регулировки объема, создавая непрерывный и обогащающий опыт прослушивания.Выработайте компактные стереосистемы и демонстрируют свой потенциал для обеспечения мощного звука в ограниченных пространствах, в соответствии с сегодняшней эстетикой минималистского дизайна.Включение самостоятельных динамиков, предлагая эффективное усиление мощности, удовлетворение повседневных требований звука с простотой и простотой использования.

Профессиональное аудио оборудование

В области профессионального аудио оборудования LM3886 отмечается за отличное качество звука.Его способность создавать звук с замечательной ясностью и точностью резонирует с вами, что делает его высоко ценным в студийных мониторах и аудиоустройствах премиум -класса.Экспансивная звуковая сцена, облегчаемая этим усилителем, активна для точной оценки звука, которая значительно пользуется средами записи и мастеринга.
