Руководство по стандартам именования Xilinx FPGA

Понимание системы именования Xilinx FPGA является основным для выбора правильного устройства для вашего конкретного приложения.В этой статье рассматриваются сложные детали, лежащие в основе соглашений о именованиях Xilinx FPGA, декодируя каждый компонент имени, чтобы раскрыть его значение.От семейных и серийных идентификаторов до логических клеточных возможностей, уровней скорости, типов пакетов и специализированных обозначений для уникальных средам, это обеспечивает глубокое погружение в то, как Xilinx помечает свои устройства.Кроме того, мы затронете организацию документации Xilinx, подчеркнув ее доступность и полезность для вас, ориентируясь в быстро развивающемся мире программируемого кремния.Это исследование поможет вам лучше понять систему и принять обоснованные решения.

Каталог

Система именования Xilinx FPGA

Методология именования Xilinx FPGA обеспечивает глубокое погружение в атрибуты, характеризующие каждое устройство, служа ценным ресурсом при выборе компонентов для конкретных приложений.

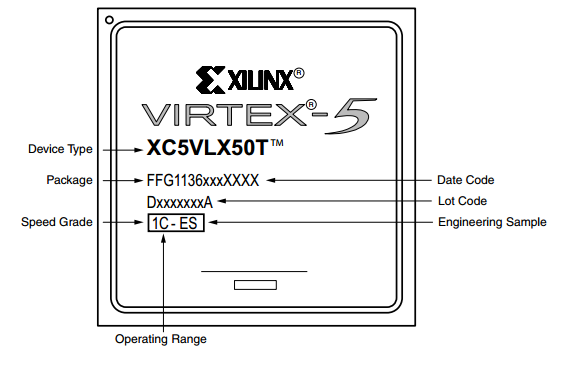

Компоненты имени Xilinx FPGA

Каждый сегмент в пределах имени Xilinx FPGA уникально идентифицирует его конкретные атрибуты, давая представление о функциональности устройства.Рассмотрим пример «xc4vlx60-10ffg668cs2»;Давайте разберем это.

• Семейство и серия: префикс «XC4VLX» указывает на принадлежность к семейству Virtex 4LX.Эта классификация означает уровни производительности и интеграции, типичные для этой серии, соответствующую требованиям сложных задач.

• Логические ячейки и их роль: цифра «60» представляет собой конфигурацию из 60 000 логических ячеек.Это способствует оценке способности FPGA управлять сложными логическими операциями, которые имеют решающее значение для передовых вычислительных задач.

• Значение скорости: оценка скорости «10» является основным фактором, определяющим результаты производительности.Он влияет на частотный диапазон, в котором компонент может эффективно работать внутри, и тем самым направляет свое использование в конкретных приложениях.

• Тип пакета и тенденции отрасли: тип пакета, обозначенный «FFG», отражает настройку массива сетки с флип-чип-шар (BGA) без лидерства.Этот подход резонирует с экологическими производственными стандартами, одновременно предлагая снижение энергопотребления и превосходные тепловые характеристики, отражая промышленные тенденции.

• Подключение и подключение к контактам: число «668» относится к полному количеству выводов, проливая свет на потенциал для внешней связности и взаимодействия, которые может поддерживать FPGA, что имеет решающее значение для сложных системных требований.

• Диапазон температуры для надежности: символ «C» обозначает коммерческий диапазон температур, ключевой для обеспечения стабильности и надежности устройства в средах с умеренными тепловыми колебаниями.

• Версия для производства Step: наконец, «S2» раскрывает подробности о шаге на производстве.Это свидетельствует о продолжающихся улучшениях, полученных из обратной связи и практических данных из более ранних итераций, способствующих повышению надежности и производительности.

Обозначения для специализированных средств

Xilinx имеет классифицированную FPGA для различных сред: «xa» идентифицирует детали автомобильного класса, обеспечивая повышенную долговечность;«XQ» относится к компонентам с сертификацией QML, утверждая надежность для полезных операций;и «R», вид в «XQR», предназначен для космических приложений, где сопротивление радиации является необходимостью.Эти дифференциации позволяют оптимизированному отбору, подходящему для различных отраслевых требований без неопределенности.

Организация документации Xilinx

Xilinx логически классифицирует свою документацию на различные области, каждая из которых легко идентифицируется по конкретным сокращениям.Эти документы легко доступны на официальном веб -сайте Xilinx, что делает вам удобным для вас, чтобы найти то, что вам нужно.

Новаторский в доменах полевых массивов, программируемых по полевым программам (FPGAS), сложных программируемых логических устройств (CPLDS), технологий системы на чипе (SOC) и платформы адаптивного вычислительного ускорения (ACAP), Xilinx Fuls преобразующие преимущества в разных секторах.Их программируемый кремний, обогащенный самыми современными инструментами программного обеспечения и разработки, соответствует различным требованиям таких отраслей, как потребительская электроника, автомобильные системы и инфраструктура облачных вычислений.

Документация Xilinx тщательно организована, чтобы помочь вам быстро найти соответствующую информацию.Доступные материалы включают в себя:

Вступительное письмо	Значение
дюймовый	Техническая спецификация
UG	Руководство пользователя
wp	Белая бумага
б.	Спецификации упаковки
xapp	Руководство применения

Эти ресурсы индивидуально удовлетворяют конкретные информационные потребности, поддерживая вас в вашем стремлении к практической информации, основной для овладения тонкостями современных технологических ландшафтов.
