Руководство по интерфейсному чипу ADM560JRS, его функции и приложения

Работа с последовательной связью часто означает подключение логических схем к устройствам, использующим сигналы RS232.ADM560JRS поможет вам справиться с этим соединением с помощью четырех передатчиков и пяти приемников, встроенных в один компактный чип.Вы можете использовать его для преобразования сигналов логического уровня в уровни напряжения RS232 и одновременного получения данных из последовательных линий.Устройство работает от одного источника низкого напряжения и использует насос заряда для создания необходимого напряжения интерфейса.Благодаря поддержке нескольких каналов связи он хорошо вписывается в системы управления, компьютерные интерфейсы и встраиваемые устройства, обменивающиеся последовательными данными.

Каталог

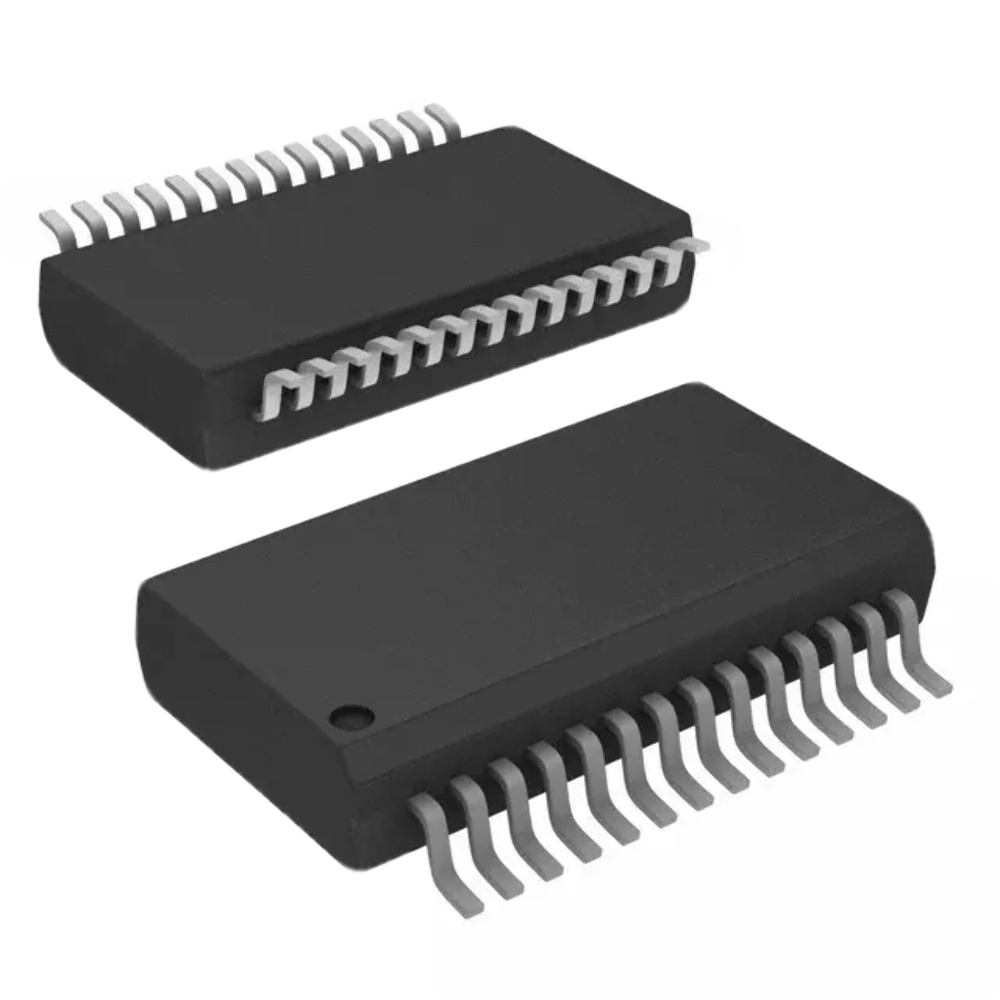

Обзор ADM560JRS

АДМ560JRS представляет собой маломощный приемопередатчик RS 232, предназначенный для систем, которые обмениваются последовательными данными между логическими схемами и стандартными линиями связи RS 232.Устройство объединяет четыре передатчика и пять приемников, что позволяет использовать несколько путей прохождения сигнала в одном компактном корпусе.Он работает от одного источника питания от 3 В до 3,6 В и генерирует необходимые положительные и отрицательные напряжения интерфейса с помощью внутреннего зарядового насоса с внешними конденсаторами.Скорость передачи данных достигает 116 кбит/с, что позволяет выполнять типичные задачи последовательной связи.Устройство выполнено в 28-контактном формате SSOP, подходящем для печатных плат поверхностного монтажа.Ищете ADM560JRS?Свяжитесь с нами, чтобы проверить наличие на складе, сроки выполнения и цены.

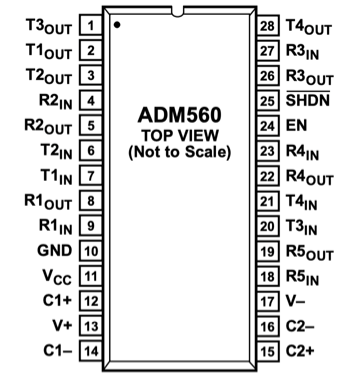

Подробности распиновки ADM560JRS

Описание выводов ADM560JRS

Номер контакта	Имя контакта	Описание
1	T3OUT	Выходной канал 3 передатчика RS-232, который управляет внешней последовательной линией с использованием уровней напряжения RS-232.
2	Т1ВЫХ	Выходной канал 1 передатчика RS-232, обеспечивающий преобразованные логические сигналы для линий последовательной связи.
3	Т2ВЫХ	Выходной канал 2 передатчика RS-232, который выводит сигналы напряжения, соответствующие RS-232.
4	Р2ИН	Входной канал 2 приемника RS-232, который принимает входящие сигналы RS-232 от внешних устройств.
5	R2OUT	Логический выход CMOS/TTL, соответствующий каналу приемника 2 после преобразования уровня RS-232.
6	Т2ИН	Вход логического уровня для канала передатчика 2, который внутренне преобразуется в выходные уровни RS-232.
7	Т1ИН	Вход логического уровня для канала передатчика 1, используемый для управления выходным каскадом RS-232.
8	R1OUT	Выход логического уровня из канала приемника 1, представляющий преобразованный входной сигнал RS-232.
9	R1IN	Входной канал 1 приемника RS-232 подключен к линии внешнего последовательного интерфейса.
10	Земля	Заземление устройства и внутренней схемы.
11	ВКК	Вход основного источника питания, обычно работающий от примерно 3,0 В до 3,6 В.
12	С1+	Положительный вывод первого конденсатора накачки заряда, используемого в каскаде удвоителя напряжения.
13	В+	Положительное выходное напряжение внутреннего зарядового насоса, используемого драйверами RS-232.
14	С1-	Отрицательный вывод первого конденсатора накачки заряда, используемого в схеме удвоителя напряжения.
15	С2+	Положительный вывод второго конденсатора накачки заряда, используемого для каскада инвертора напряжения.
16	С2-	Отрицательный вывод второго конденсатора накачки заряда используется для генерации отрицательного напряжения RS-232.
17	В-	Выход отрицательного напряжения внутреннего зарядного насоса, используемый для передачи сигналов RS-232.
18	Р5ИН	Входной канал 5 приемника RS-232 для входящих сигналов последовательных данных.
19	R5OUT	Логический выход CMOS/TTL, соответствующий каналу приемника 5 после преобразования сигнала.
20	Т3ИН	Вход логического уровня для канала передатчика 3, используемый для формирования выходных сигналов RS-232.
21	Т4ИН	Вход логического уровня для канала передатчика 4, который питает внутренний каскад драйвера RS-232.
22	R4OUT	Выход логического уровня из канала приемника 4, представляющий преобразованный входной сигнал RS-232.
23	Р4ИН	Входной канал приемника RS-232 4 подключен к внешней линии связи.
24	RU	Включить управляющий вход, используемый для активации или деактивации внутренней схемы устройства.
25	ШДН	Вход управления выключением, который переводит устройство в режим отключения с низким энергопотреблением.
26	R3OUT	Выход логического уровня из канала приемника 3, соответствующий принятому сигналу RS-232.
27	Р3ИН	Входной канал 3 приемника RS-232 для приема сигналов последовательного интерфейса.
28	T4OUT	Выходной канал 4 передатчика RS-232, обеспечивающий преобразованные последовательные выходные сигналы.

САПР-модель ADM560JRS

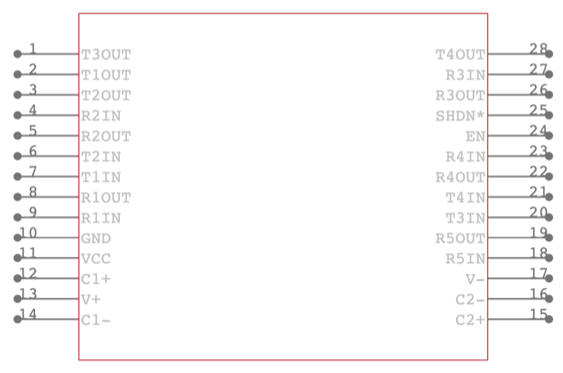

Символ ADM560JRS

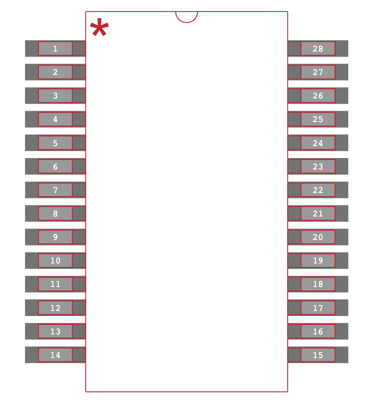

След ADM560JRS

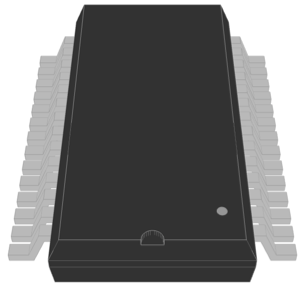

ADM560JRS 3D модель

Особенности ADM560JRS

Интегрированная структура приемопередатчика RS232

ADM560JRS объединяет четыре передатчика и пять приемников в одном компактном устройстве.Такое расположение поддерживает полнодуплексную последовательную связь, одновременно уменьшая количество отдельных компонентов интерфейса, необходимых на печатной плате.

Одиночный источник питания низкого напряжения

Устройство работает от одного источника питания от 3 В до 3,6 В. Это позволяет ему напрямую подключаться к современным низковольтным логическим системам без необходимости использования дополнительных шин питания.

Генерация напряжения внутреннего зарядового насоса

Внутренний зарядовый насос создает положительное и отрицательное напряжение, необходимое для передачи сигналов RS 232.Внешние конденсаторы, подключенные к специальным контактам, помогают схеме генерировать стабильные уровни напряжения интерфейса.

Несколько каналов приемника

Пять независимых каналов приемника принимают входные сигналы RS 232 и преобразуют их в выходные сигналы логического уровня.Это позволяет контролировать и обрабатывать несколько линий связи в рамках одной интегральной схемы.

Четыре выделенных выхода передатчика

Четыре канала передатчика преобразуют входные сигналы логического уровня в выходные уровни RS 232.Эти выходы управляют внешними линиями связи, которые подключаются к последовательным портам или другим интерфейсным устройствам.

Допуск помех приемника

Каждый канал приемника включает гистерезис на входном каскаде.Такая конструкция помогает поддерживать стабильный логический выход, когда входящий сигнал содержит электрический шум или медленные переходы.

Поддержка передачи данных до 116 кбит/с.

Устройство поддерживает скорость передачи данных до 116 килобит в секунду.Этот диапазон охватывает распространенные скорости последовательной связи, используемые в оборудовании управления и компьютерных интерфейсах.

Компактный комплект для поверхностного монтажа

Устройство поставляется в корпусе SSOP на 28 отведений.Его небольшая площадь позволяет использовать плотную компоновку схемы, сохраняя при этом четкое расстояние между контактами для надежной сборки.

Технические характеристики ADM560JRS

Атрибут продукта	Значение атрибута
Производитель	Аналоговые устройства, Inc.
Напряжение питания	3 В ~ 3,6 В
Тип	Трансивер
Пакет устройств поставщика	28-ССОП
Серия	-
Гистерезис приемника	300 мВ
Протокол	RS232
Пакет/кейс	28-SSOP (ширина 0,209 дюйма, 5,30 мм)
Пакет	Трубка
Рабочая температура	0°С ~ 70°С
Количество драйверов/приемников	4/5
Тип монтажа	Поверхностный монтаж
Дуплекс	Полный
Скорость передачи данных	116 Кбит/с
Базовый номер продукта	АДМ560
Уровень чувствительности к влаге (MSL)	1 (без ограничений)
ECCN	EAR99
ХТСУС	8542.39.0001

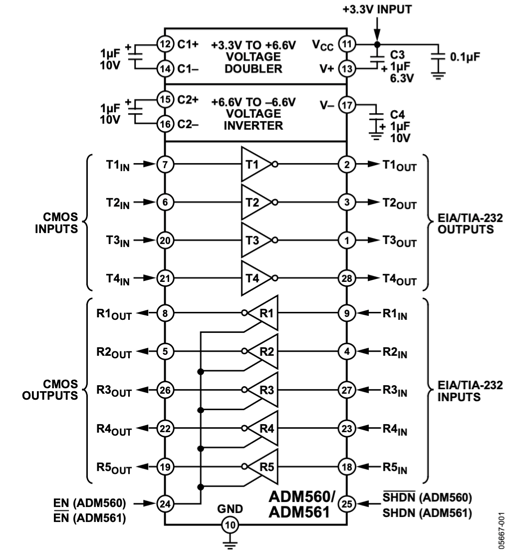

Функциональная блок-схема ADM560JRS

Внутренняя структура ADM560JRS разделена на секции генерации энергии, передатчика и приемника, которые преобразуют логические сигналы в уровни RS-232 и обратно.Каскад накачки заряда наверху создает положительные и отрицательные напряжения питания от одного входа +3,3 В с использованием внешних конденсаторов, подключенных к контактам C1 и C2, генерируя напряжения V+ и V-, используемые драйверами интерфейса.Четыре канала передатчика принимают входы CMOS, обозначенные T1IN–T4IN, и управляют выходами RS-232 T1OUT–T4OUT.Пять каналов приемника принимают входы RS-232, помеченные от R1IN до R5IN, и преобразуют их в выходы CMOS от R1OUT до R5OUT.Управляющие и опорные контакты, включая EN или SHDN, VCC и GND, появляются в нижней части схемы, указывая на то, что устройство включает соединения управления и питания при группировке потока сигналов между логикой CMOS и линиями связи EIA/TIA-232.

Приложения ADM560JRS

Последовательные интерфейсы персонального компьютера

ADM560JRS может подключать логические схемы компьютеров или встроенных контроллеров к последовательным портам RS 232.Его передатчики и приемники управляют преобразованием уровня сигнала, поэтому цифровая логика может взаимодействовать с внешними устройствами, использующими стандартные последовательные линии связи.

Промышленное контрольное оборудование

Блоки управления в промышленных средах часто обмениваются данными с датчиками, контроллерами или диагностическими инструментами через последовательные каналы связи.Устройство позволяет этим системам взаимодействовать с портами связи RS 232, сохраняя при этом внутреннюю логику, работающую при низких уровнях напряжения.

Коммуникационные терминалы и модемы

Многие терминалы связи и системы на базе модемов полагаются на передачу сигналов RS 232 между схемами обработки и внешним оборудованием связи.Устройство осуществляет преобразование сигналов между логическими схемами и последовательным интерфейсом, используемым этими системами.

Приборы медицинского мониторинга и диагностики

Медицинские приборы иногда обмениваются данными конфигурации или результатами измерений через последовательные соединения.ADM560JRS обеспечивает стабильное преобразование сигнала, что позволяет медицинскому оборудованию на базе микроконтроллера взаимодействовать с внешними компьютерами или устройствами записи данных.

Портативное оборудование для регистрации данных

Портативные системы мониторинга и портативные приборы могут использовать последовательные каналы связи для передачи сохраненных измерений на другие устройства.Устройство позволяет этим системам с батарейным питанием поддерживать надежную связь RS 232 при работе от источников низкого напряжения.

Встроенные системы с устаревшими последовательными каналами связи

Встроенные системы управления, используемые в автоматизации или тестировании, часто взаимодействуют со старым оборудованием, которое обменивается данными через RS 232. ADM560JRS позволяет современным цифровым схемам сохранять совместимость с этими установленными последовательными интерфейсами связи.

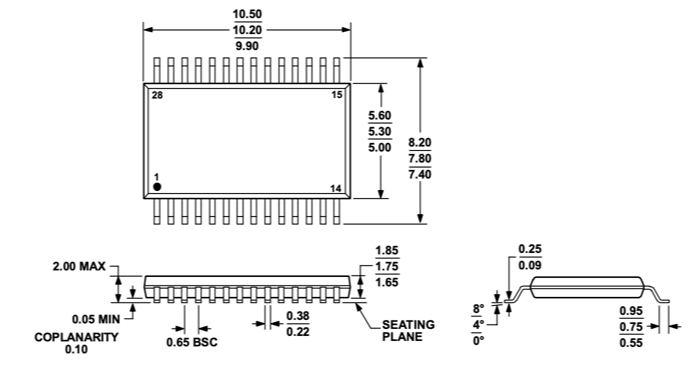

Габаритные размеры ADM560JRS

Физическая компоновка корпуса представляет собой термоусадочный корпус небольшого размера с 28 выводами, используемый для ADM560JRS, размеры которого выражены в миллиметрах.На виде сверху показан прямоугольный корпус с выводами, расположенными вдоль обеих длинных сторон, а нумерация контактов начинается с угла, отмеченного точкой.Длина корпуса составляет от 9,90 мм до 10,50 мм, а ширина корпуса — от 5,00 мм до 5,60 мм, а общий размах, включая выводы, составляет примерно от 7,40 мм до 8,20 мм.Шаг выводов между соседними контактами составляет 0,65 мм, что обеспечивает компактный поверхностный монтаж.Боковые и торцевые профили показывают посадочную плоскость, угол изгиба вывода и допуск на компланарность, при этом максимальная высота корпуса составляет около 2,00 мм.Дополнительные измерения определяют ширину вывода, толщину вывода и удлинение клемм, чтобы обеспечить совместимость со стандартными схемами контактов SSOP, определенными JEDEC MO-150-AH.

Преимущества и недостатки ADM560JRS

Преимущества

• Содержит несколько драйверов и приемников в одном интегрированном устройстве, что позволяет сократить количество компонентов.

• Работа при низком напряжении питания, подходящая для современных маломощных систем.

• Встроенный зарядный насос устраняет необходимость во внешнем питании ±RS-232.

• Гистерезис приемника повышает надежность в условиях электрического шума.

• Компактный корпус для поверхностного монтажа помогает минимизировать использование пространства на плате.

• Поддерживает стандартную связь RS-232, что делает его широко совместимым с последовательными устройствами.

• Низкое энергопотребление, подходящее для оборудования с батарейным питанием.

Недостатки

• Максимальная скорость передачи данных ограничена 116 Кбит/с, что медленнее по сравнению с современными высокоскоростными интерфейсами.

• Диапазон рабочих температур ограничен коммерческим классом (от 0°C до 70°C).

• Требуются внешние конденсаторы для работы зарядового насоса.

• Разработан специально для RS-232, который считается устаревшим стандартом связи.

• Продукт устарел и больше не находится в активном производстве.

Альтернативы ADM560JRS

Номер детали	Производитель	Ключевые особенности	Вариант использования/примечания
АДМ560JRSZ	Аналоговые устройства Inc.	Выполнен в форм-факторе 196-LFBGA, предназначенном для компактных электронных сборок с высокой плотностью размещения.Он поддерживает установку на поверхность и надежную работу в широком промышленном диапазоне температур от -40°C до 85°C, помогая поддерживать стабильную работу в требовательных цепях.	Используется в современных электронных системах, требующих компактной упаковки и надежной работы.Подходит для промышленных и встраиваемых систем, где важна стабильная работа и эффективное использование пространства на плате.
ADM560JRS-катушка	Аналоговые устройства Inc.	Поставляется в корпусе 16-PDIP, предназначенном для монтажа в сквозное отверстие.Форма упаковки обеспечивает простую установку и удобство обращения во время сборки или тестирования.Он работает в типичном коммерческом диапазоне температур от 0°C до 70°C.	Обычно используется в макетных платах, прототипах или оборудовании, в котором используются компоненты со сквозными отверстиями.Формат DIP также упрощает поиск и устранение неисправностей, замену и ручную сборку.
АДМ560JR	Аналоговые устройства Inc.	Помещен в компактный корпус 64-VQFN с открытой термопрокладкой.Разработанный для поверхностного монтажа, он обеспечивает надежную работу при температуре от -40°C до 85°C, улучшая при этом рассеивание тепла и электрическое заземление.	Хорошо подходит для современных встроенных систем и промышленной электроники, где требуются компактные размеры и эффективное управление температурным режимом.Часто используется в схемах высокой плотности.

О компании Analog Devices, Inc.

Analog Devices, Inc. — компания по производству полупроводников, которая разрабатывает интегральные схемы, используемые для обработки сигналов, преобразования данных и интерфейсной связи.Основанная в 1965 году со штаб-квартирой в США, компания специализируется на технологиях обработки аналоговых, смешанных и цифровых сигналов.Ее продукция широко используется в промышленных системах, коммуникационном оборудовании, медицинских инструментах, автомобильной электронике и потребительских устройствах.В портфолио компании входят усилители, преобразователи данных, интерфейсные схемы, устройства управления питанием и компоненты обработки сигналов, предназначенные для электронных систем, требующих точной и надежной обработки сигналов.

Заключение

ADM560JRS предназначен для обеспечения последовательной связи между логическими схемами и устройствами RS232.Вы получаете четыре передатчика и пять приемников в одном корпусе, что позволяет одновременно управлять несколькими сигнальными линиями.Его внутренний зарядовый насос создает необходимое интерфейсное напряжение от одного источника низкого напряжения.Компактный пакет SSOP помогает сохранять компактность и порядок расположения схем.Устройство можно применять в системах управления, компьютерных интерфейсах и средствах связи, использующих обмен данными по RS232.Благодаря своей интегрированной структуре снижается потребность в дополнительных компонентах интерфейса.
