ADM699AR Аналоговые устройства альтернативы, функции, приложения

ADM699AR из аналоговых устройств является надежной микропроцессором, предназначенной для обеспечения бесперебойной работы электронных систем.Он отслеживает источник питания 5 В и обеспечивает правильную работу микропроцессор, предоставляя сигнал сброса во время условий питания, включения или низкого напряжения.В этой статье будет обсуждена конфигурация пинота ADM699AR, функции, приложения и многое другое.

Каталог

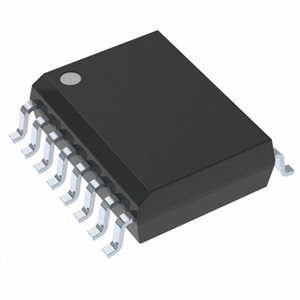

ADM699AR Описание

А ADM699AR Из аналоговых устройств является надежная надзорная схема микропроцессора, которая обеспечивает сглаживающую систему путем мониторинга электроэнергии 5 В и микропроцессорной активности.Разработанный для надежного мониторинга питания, он генерирует импульс сброса во время условий сброса, включения, и низковольтного «коричневого», при этом выходные данные сброса остаются функциональными даже с VCC до 1 В.Кроме того, интегрированный таймер наблюдателя повышает надежность системы, вынуждая сброс, если микропроцессор не сможет переключать ввод сторожевого пса в течение 1 секунды времени ожидания.Его низкий ток снабжения 0,6 млн. Лет делает его идеальным для чувствительных к электроэнергии применения.

Доступный в пакете SOIC с 16 лидами, ADM699AR включает в себя дополнительные выходы, такие как сброс (не инвертированный) и выходной версии (WDO).Приложения варьируются от микропроцессорных систем и интеллектуальных инструментов до автомобильных систем, требующих надежных решений для мониторинга.

Разместите свои массовые заказы сегодня, чтобы обеспечить высококачественные, надежные надзорные схемы для ваших проектов!

ADM699AR Альтернативы

Альтернатива	Производитель	Ключевые функции	Использовать вариант/примечания
ADM699ARZ	Аналоговые устройства	Идентично ADM699AR;мониторинг источника питания и Сторожевой таймер.	Прямая замена с теми же функциями и производительностью.
Max699cwe+	Максимальный интегрирован	Мониторинг источника питания, таймер сторожевого доклара, сброс функциональность.	Жизнеспособная альтернатива с аналогичными возможностями ADM699AR.
MAX699EWE+	Максимальный интегрирован	Сопоставимые функции, в том числе сторожевой таймер и сброс функции.	Подходит для систем, требующих надежного микропроцессора надзор.
ADM698	Аналоговые устройства	Мониторинг источника питания, сброс генератора, без интегрированного Сторожевой таймер.	Более простая альтернатива, если таймер сторожевого пса не необходимый.
MAX691ACWE+	Максимальный интегрирован	Мониторинг источника питания, сброс функциональности, интегрированный Сторожевой таймер.	Подходит для приложений с высокой надежностью с потребности в мониторинге микропроцессора.

ADM699AR Конфигурация распиновки

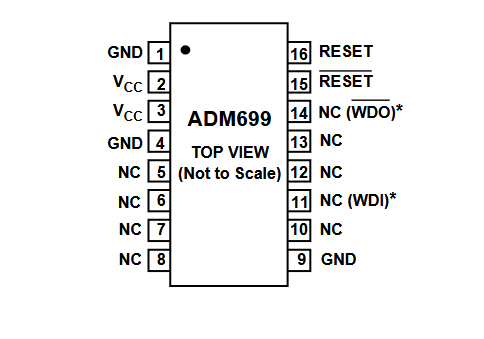

PIN -код	Название вывода	Описание
1	Гнездо	Наземное соединение для устройства.
2	Венчурной	Вход источника питания (обычно +5 В).
3	Венчурной	Вход источника питания (обычно +5 В).
4	Гнездо	Наземное соединение для устройства.
5	Северо -запад	Не подключен внутри (без подключения).
6	Северо -запад	Не подключен внутри (без подключения).
7	Северо -запад	Не подключен внутри (без подключения).
8	Северо -запад	Не подключен внутри (без подключения).
9	Гнездо	Наземное соединение для устройства.
10	Северо -запад	Не подключен внутри (без подключения).
11	NC (WDI*)	Вход сторожевого пса (WDI), используемый для мониторинга микропроцессора активность.
12	Северо -запад	Не подключен внутри (без подключения).
13	Северо -запад	Не подключен внутри (без подключения).
14	NC (WDO*)	Сторожевой выход (WDO), указывает на временный тайм -аут. событие.
15	ПЕРЕЗАГРУЗИТЬ*	Активный низкий сброс выход, используемый для сброса микропроцессор.
16	ПЕРЕЗАГРУЗИТЬ	Активный вывод высокого сброса, используемый для сброса микропроцессор.

ADM699AR функциональная блочная диаграмма

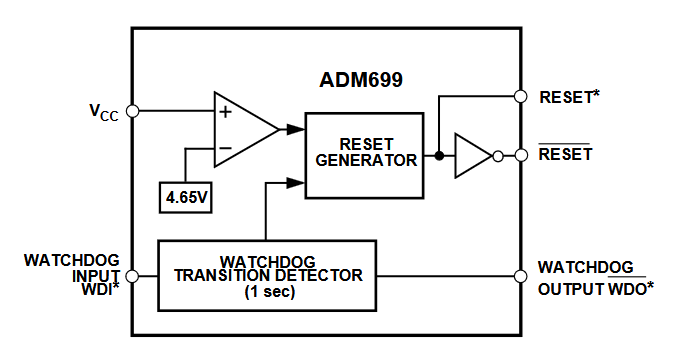

Функциональная блочная диаграмма ADM699AR демонстрирует свою внутреннюю структуру и работу в качестве надзорной схемы.По своей сути генератор сброса отвечает за создание необходимых сигналов сброса (сброс и сброс*), обеспечивая надежную работу микропроцессора во время колебаний питания, включения или напряжения.Интегрированный компаратор контролирует источник питания VCC, запуская сброс, когда напряжение падает ниже точного порога 4,65 В, тем самым предотвращая нестабильность системы в условиях «Браун».

Кроме того, детектор перехода сторожевого пса контролирует активность микропроцессора через контакт WDI (входной сторож).Если на линии WDI не происходит переходов в течение 1-секундного тайм-аута, он сигнализирует об генераторе сброса для утверждения сброса.Этот механизм гарантирует, что система может выздороветь после программного обеспечения или сбоев.Диаграмма также подчеркивает WDO* (WASCHDOG TOWER), которая предоставляет выходной сигнал для обозначения событий сторожевого пса, дополнительно повышая диагностику системы и надежность.

Схема схемы применения ADM699AR

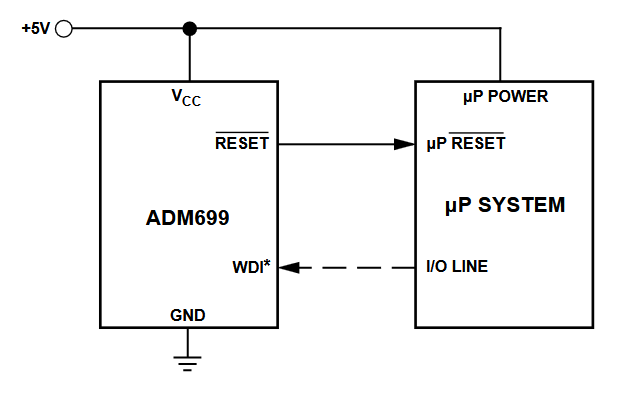

Диаграмма прикладной схемы ADM699AR иллюстрирует свою функцию в качестве устройства надзора микропроцессора.Схема соединяет подачу VCC (+5V) к ADM699AR, чтобы контролировать напряжение питания системы.Выход сброса ADM699AR связан с линией сброса микропроцессорной системы.Это соединение гарантирует, что микропроцессор получает надлежащий сигнал сброса во время питания, включения в силу или всякий раз, когда напряжение питания падает ниже безопасного порога, защищая систему от неустойчивого поведения.

Кроме того, штифт WDI (сторожевой вход) подключается к линии ввода/вывода микропроцессора.Эта настройка позволяет ADM699AR контролировать деятельность микропроцессора.Если микропроцессор не может переключить линию ввода/вывода в течение заданного временного времени, ADM699AR утверждает сигнал сброса, защищая систему от неисправности, вызванных программными ошибками или сбоями.Эта конфигурация обеспечивает надежную работу и предотвращает сбой системы в аномальных условиях.

ADM699AR функции

• Превосходное обновление для MAX699 - ADM699AR служит превосходной альтернативой MAX699, предлагая расширенные функции, такие как дополнительные выходы на сторону и повышенную надежность для критических приложений.

• Гарантированное утверждение сброса с VCC = 1 В - С гарантированным утверждением сброса до VCC 1 В, ADM699AR обеспечивает надежность системы даже в тяжелых условиях мощности, защищает чувствительные микропроцессоры.

• Низкий ток снабжения 0,6 мА - Эффективный дизайн ADM699AR работает с низким током снабжения всего 0,6 млн. Лет, что делает его идеальным выбором для чувствительных к электроэнергии применения без ущерба для производительности.

• Точность 4,65 В напряжения монитор - Его точный мониторинг напряжения 4,65 В обеспечивает точное обнаружение условий недостатки, что позволяет быстрым корректирующим действиям для поддержания стабильности системы.

• Питание ОК/Сброс задержка -ADM699AR обеспечивает встроенную задержку срока сброса приблизительно 280 мс, что позволяет системам стабилизации во время фаз включения или восстановления.

• Сторожевой таймер - Интегрированный с 1-секундным таймером наблюдения, ADM699AR обеспечивает непрерывную работу системы путем мониторинга активности микропроцессора и устранения потенциальных сбоев.

• Минимальное количество компонентов - ADM699AR упрощает конструкцию цепи, минимизируя требования внешних компонентов, экономя как пространство, так и стоимость в сложных системах.

• Производительность, указанная по температуре - Разработанный для надежной работы в широком температурном диапазоне, ADM699AR поддерживает постоянную производительность в различных средах, обеспечивая пригодность для промышленных и автомобильных применений.

ADM699AR спецификации

Атрибут продукта	Ценить
Производитель	Analog Devices, Inc.
Напряжение - порог	4,65 В.
Тип	Простое сброс/сброс мощности
Пакет устройства поставщика	16 лет
Пакет / корпус	16 Soic (0,295 ", ширина 7,50 мм)
Упаковка	Трубка
Выход	Толчок, толчок
Рабочая температура	-40 ° C ~ 85 ° C (TA)
Количество контролируемых напряжений	1
Сбросить тайм -аут	140 мс минимум
Перезагрузить	Активный высокий/активный низкий
Монтажный тип	Поверхностное крепление
Базовый номер продукта	ADM699

ADM699AR приложения

• Микропроцессорные системы - ADM699AR обеспечивает надежную работу в микропроцессорных системах путем мониторинга источника питания и предоставляя сигнал сброса во время недостатки или нестабильности питания.Его таймер сторожевого пса дополнительно обеспечивает целостность системы путем обнаружения и устранения неисправностей микропроцессора.

• Компьютеры - В компьютерных системах ADM699AR обеспечивает важный мониторинг и сброс мониторинга питания.Он охраняет от неожиданных отключений или эксплуатационных ошибок, вызванных низким напряжением или бездействием системы, повышая общую надежность.

• Контроллеры - Для промышленных и автоматизированных контроллеров ADM699AR предлагает надежные возможности мониторинга.Он поддерживает производительность системы, быстро сбрасывая контроллер в случае колебаний мощности или временного таймера, предотвращая простоя.

• Интеллектуальные инструменты - ADM699AR усиливает интеллектуальные инструменты, обеспечивая стабильный мониторинг источника питания.Его низкое энергопотребление и функции сброса точности обеспечивают постоянную функциональность в критических операциях.

• Автомобильные системы - В автомобильных приложениях ADM699AR поддерживает критические микропроцессорные функции путем мониторинга мощности и устранения неисправностей.Его возможности сброса низкого напряжения обеспечивают безопасность и целостность системы в различных условиях.

• Критический мониторинг мощности микропроцессора - ADM699AR превосходит в задачах мониторинга критического мощности, предоставляя точный контроль сброса и временное время наблюдения.Он гарантирует, что системы работают гладко и эффективно восстанавливаются от перебоев, связанных с питанием.

ADM699AR Определенные размеры

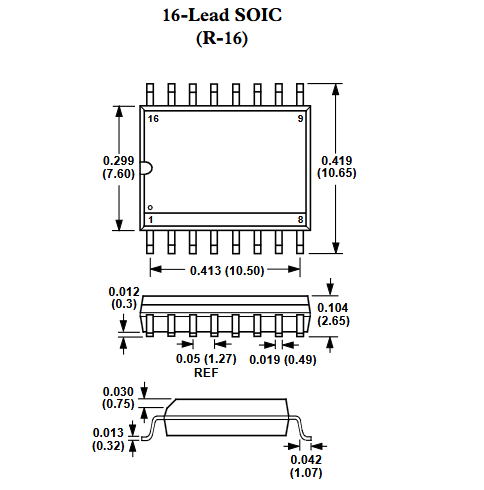

Схема измерения измерения ADM699AR иллюстрирует физические измерения пакета с 16 лидами SOIC (R-16), что позволяет легко интегрироваться в проекты печатных плат.Пакет имеет общую длину 0,413 дюйма (10,50 мм) и ширину 0,299 дюйма (7,60 мм).Общая высота, включая провода, составляет 0,104 дюйма (2,65 мм).

Проводки расположены на уровне 0,05 дюйма (1,27 мм), что обеспечивает совместимость со стандартными следами ПКБ.Толщина свинца составляет 0,013 дюйма (0,32 мм), в то время как пролет с наконечником от кончика составляет 0,042 дюйма (1,07 мм).Эта компактная конструкция обеспечивает эффективное использование пространства ПКБ, обеспечивая достаточную механическую стабильность.

Заключение

ADM699AR - это простое и эффективное решение для обеспечения надежных электронных систем.Его функции, такие как мониторинг питания, функция сторожевого пса и низкое энергопотребление, делают его идеальным для многих приложений.Его небольшой размер и легкая интеграция обеспечивают плавную работу в любой конструкции.Если вы ищете надежную и эффективную надзорную схему, ADM699AR является идеальным выбором.Закажите сейчас и поднимите свои проекты на следующий уровень!
