ADV7401KSTZ-140 Руководство по декодерам: функции, приложения, спецификации и таблицы данных

Это руководство объясняет все, что вам нужно знать о ADV7401KSTZ-140.Он работает со многими видео стандартами, такими как форматы NTSC, PAL и HD, такие как 720p и 1080i.Он также обрабатывает графику с высоким разрешением до 1280 × 1024. Благодаря его быстрым преобразователям, гибким параметрам вывода и поддержкой цифровых видео входов, таких как HDMI, этот чип идеально подходит для использования в телевизорах, проекторах, AV Systems и видеомагниторах.Это руководство проводит вас через свои функции, как это работает, как его настроить и где его можно использовать.

Каталог

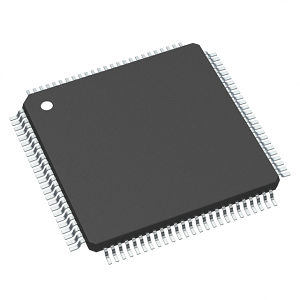

ADV7401KSTZ-140 Обзор

А ADV7401KSTZ-140 является сложным видео-декодером и графикой RGB с аналоговыми устройствами, предназначенным для обработки различных видеоформатов, включая PAL, NTSC и SECAM, и преобразовать их в цифровой формат ITU-R BT.656.Этот чип выделяется благодаря своей способности декодировать компоненты видеосигналов RGB/YPRPB и оцифровать графику RGB с разрешениями до 1280 × 1024 при 75 Гц (SXGA).Он уполномочен четырьмя 10-битными АЦП, которые работают с показателями отбора проб до 140 МГц, что обеспечивает высококачественную видеопроводу для требовательных приложений.Семейство ADV7401 включает в себя несколько моделей, таких как ADV7401BSTZ-110 и ADV7401BSTZ-80, которые поддерживают более низкие максимальные скорости отбора проб ADC 110 МГц и 80 МГц соответственно, что позволяет выбрать модель, которая соответствует их конкретному разрешению и требованиям к производительности.Эта гибкость делает серию ADV7401 главным выбором, требующим надежных возможностей обработки видео.

Если вы хотите увеличить линейку продуктов с помощью высокопроизводительного видео декодирования, мы настоятельно рекомендуем разместить с нами объемный заказ для ADV7401KSTZ-140.

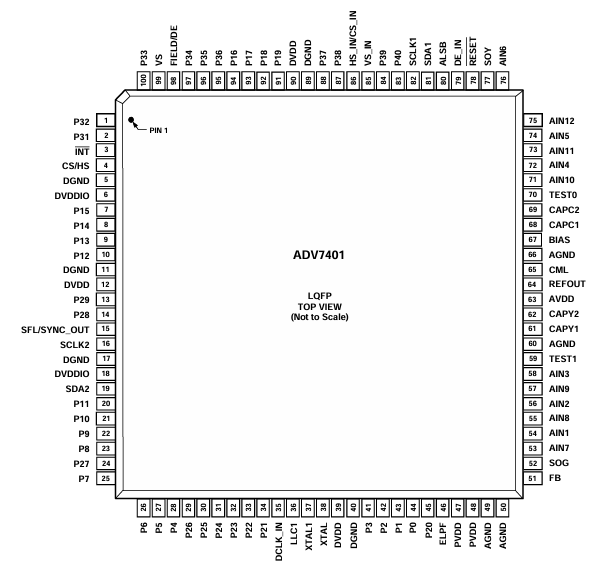

ADV7401KSTZ-140 Конфигурация PIN-конфигурации

Штифт №	Мнемоник	Тип	Функция
5, 11, 17, 40, 89	DGND	Глин	Цифровое земля.
49, 50, 66	Агнд	Глин	Аналоговая земля.
6, 18	DVDDIO	П	Цифровое напряжение ввода/вывода (3,3 В).
12, 39, 90	DVDD	П	Цифровое напряжение подачи ядра (1,8 В).
63	Avdd	П	Аналоговое напряжение питания (3,3 В).
47, 48	Pvdd	П	Напряжение питания PLL (1,8 В).
51	Фб	я	Быстрый переключатель вход.Этот PIN -код переключается между CVBS и аналоговые сигналы RGB.
54, 56, 58, 72, 74, 76, 53, 55, 57, 71, 73, 75	AIN1 до AIN12	я	Аналоговые видео входные каналы.
42, 41, 28, 27, 26, 25, 23, 22, 10, 9, 8, 7, 94, 93, 92, 91	P2 до P9, P12 до P19	О	Видео -пиксельный выходной порт.
33, 32, 31, 30, 29, 24, 14, 13	P22 до P29	Ввод	Видеовод/выходной порт.
44, 43, 21, 20, 45, 34, 2, 1, 100, 97, 96, 95, 88, 87, 84, 83	P0 до P1, P10 до P11, P20 до P21, P31 до P40	я	Видео -пиксельный входной порт.
3	Инт	О	Прерывать.Этот штифт может быть активным низким или активным высоким. Когда биты статуса SDP/CP изменяют этот PIN -код.Набор событий, которые Триггеры прерывание находится под управлением пользователя.
4	HS/CS	О	HS - выходной сигнал горизонтальной синхронизации (SDP и Режимы CP).CS - это цифровой композитный сигнал синхронизации (и может быть Выбран в режиме CP).
99	ПРОТИВ	О	Вертикальный выходной сигнал синхронизации (SDP и CP режимы).
98	Поле/де	О	Полевый выходной сигнал синхронизации (все промежуточное видео режимы).Этот вывод также может быть включен в качестве сигнала включения данных (DE) в режиме CP Чтобы разрешить прямое соединение с HDMI/DVI TX IC.
81, 19	SDA1, SDA2	Ввод	I²C порт последовательные данные ввода/вывода.SDA1 - это данные Линия для порта управления и SDA2 является строкой данных для чтения VBI порт
82, 16	SCLK1, SCLK2	я	I²C порт последовательный вход часов (максимальная тактовая частота 400 кГц). SCLK1 - это часовая линия для порта управления, а SCLK2 - это часовая линия для порт чтения данных VBI.
80	Alsb	я	Этот вывод выбирает адрес I²C для управления ADV7401 и VBI Readback Ports.ALSB устанавливается на Logic 0 Устанавливает адрес для записи на Управляющий порт 0x40 и адрес Readback для порта VBI 0x21.Alsb Установите логику высокой установки адрес для порта для управления портом 0x42 и Адрес считывания для порта VBI 0x23.
78	ПЕРЕЗАГРУЗИТЬ	я	Сброс системы, активный низкий.Минимальный импульс с низким сбросом Ширина 5 мс требуется для сброса схемы ADV7401.
36	LLC1	О	LLC1-это выходные часы для данных для данных Pixel (Диапазон от 12,825 МГц до 140 МГц для ADV7401KSTZ-140; 12,825 МГц до 110 МГц для ADV7401BSTZ-110;12,825 МГц до 80 МГц для ADV7401BSTZ-80).
38	Xtal	я	Входной штифт в кристалл 28,63636 МГц или может быть перегружен внешним 3,3 В 28,63636 МГц. ADV7401.
37	Xtal1	О	Этот штифт соединяется с кристаллом 28,63636 МГц или позволяет Использование подключения к 3,3 В 28,63636 МГц -генератора такта будет использоваться в качестве Часы для ADV7401.В режиме кристалла кристалл должен быть фундаментальным.
46	ELPF	О	Рекомендуемый внешний петлей должен быть подключен к этот PIN -код ELPF.
70	Тест0	Северо -запад	Этот штифт должен быть оставлен без подключения или альтернативно связана в Агнд.
59	Тест1	О	Этот штифт должен быть оставлен без подключения.
15	Sfl/sync_out	О	Замок частоты поднесения (SFL).Этот штифт содержит Последовательный выходной поток, который можно использовать для блокировки частоты поднесущего, когда Этот декодер подключен к любым аналоговым устройствам цифрового видеокодера. SYNC_OUT - это нарезанный выходной сигнал синхронизации, доступный только в режиме CP.
64	Откат	О	Внутренний референтный выходной сигнал.
65	CML	О	PIN-контакт уровня общего режима (CML) для внутренних ADC.
61, 62	Capy1, capy2	я	АЦП -конденсаторная сеть.
68, 69	CAPC1, CAPC2	я	АЦП -конденсаторная сеть.
67	ПРЕДВЗЯТОСТЬ	О	Настройка внешнего уклона.Подключите рекомендуемые резистор (1,35 кОм) между штифтом и землей.
86	HS_IN/CS_IN	я	Можно настроить в режиме CP, чтобы быть цифровым HS входной сигнал или цифровой входной сигнал CS, используемый для извлечения времени в 5-проводном или 4-проводной режим RGB.
85	VS_IN	я	VS входной сигнал.Используется в режиме CP для 5-проводного режима времени.
79	De_in	я	Данные включают входной сигнал.Используется при 24-битном цифровом вводе Режим порта (например, обработка 24-битных данных RGB из IC DVI RX).
35	Dclk_in	я	Сигнал ввода часов.Используется в 24-битном режиме цифрового ввода (например, обработка 24-битных данных RGB из DVI RX IC), а также в Цифровой режим ввода CVBS.
52	Промежуточный	я	Синхронизирован на зеленом входе.Используется во встроенном режиме синхронизации.
77	Соевый	я	Синхронизирована при входе Luma.Используется во встроенном режиме синхронизации.

ADV7401KSTZ-140 Особенности

• Высокоскоростное преобразование аналого-цифрового: ADV7401KSTZ-140 оснащен четырьмя 10-битными аналовыми цифровыми преобразователями (ADC), которые могут работать с скоростями отбора проб до 140 МГц.Эта возможность позволяет ему эффективно оцифровать видеосигналы с высоким разрешением, что делает их подходящими для передовых приложений обработки видео.

• Универсальный аналоговый входной мультиплексор: Это устройство имеет 12-канальный аналоговый входной мультиплексор, который включает в себя поддержку Fast Blank Scart.Эта функциональность позволяет беспрепятственно переключаться между различными аналоговыми источниками видео, приспосабливаясь к различным требованиям к вводу для видеосистем.

• Комплексная поддержка видео стандарта: ADV7401KSTZ-140 поддерживает широкий спектр стандартов видео, включая NTSC, PAL и SECAM.Он также может обрабатывать компонентные видео форматы, такие как 525p, 625p, 720p и 1080i, обеспечивая совместимость с различными глобальными видео форматами и разрешениями.

• Графическая оцифровка: Способный оцифровать графику RGB до разрешения 1280 × 1024 при 75 Гц (SXGA), ADV7401KSTZ-140 идеально подходит для приложений, требующих графической обработки с высоким разрешением, таких как передовые системы наблюдения и цифровые вывески.

• Расширенное преобразование цветового пространства: Устройство включает в себя матрицу преобразования цветного пространства 3 × 3, которая облегчает гибкое преобразование между различными цветными пространствами, такими как YCRCB в RGB и наоборот.Эта функция отлично подходит для поддержания точности и качества в мультимедийных приложениях.

• Цифровой порт ввода: ADV7401KSTZ-140 включает 24-битный цифровой входной порт, который поддерживает данные из приемника DVI/HDMI.Эта функция повышает совместимость чипа с современными цифровыми источниками видео, что позволяет интегрировать его в широкий спектр цифровых мультимедийных систем.

• Программируемые выходные интерфейсы : Он предлагает программируемый выходной интерфейс, который можно установить на 12-битный 4: 4: 4 или 8-битный 4: 2: 2 Форматы вывода с двойной скоростью передачи данных (DDR).Эта гибкость гарантирует, что вывод может быть адаптирован для удовлетворения конкретных потребностей применения, будь то для вещательного оборудования или электроники.

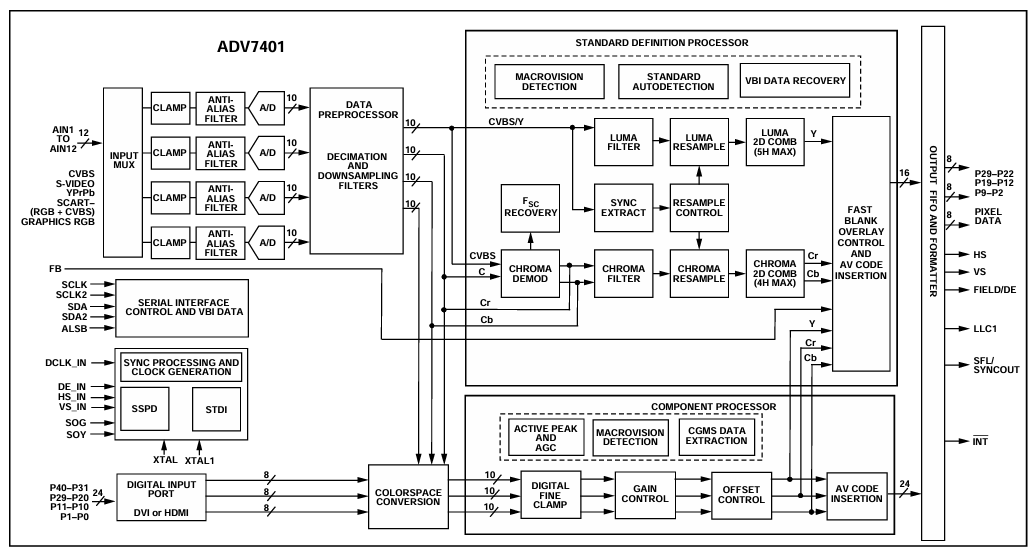

ADV7401KSTZ-140 Блок-схема

Диаграмма ADV7401KSTZ-140 Иллюстрирует внутренние функциональные блоки этого расширенного видео -декодера и цифр, подчеркивая, как он обрабатывает различные аналоговые видеосигналы в цифровой вывод.Чип поддерживает несколько входных форматов, таких как CVBSВ S-VideoВ Ypbpr, и RGBвсе маршрутизировано через входной мультинг, который выбирает среди 12 аналоговых входов (AIN1 до AIN12).Каждый выбранный сигнал проходит через Зажим и Антиолис фильтр Подготовить сигнал для оцифровки одним из интегрированных 10-битных аналого-цифровых преобразователей (A/D).

После оцифровки сигналы обрабатываются в Данные препроцессор, который включает в себя Децимация и Снижение фильтров Чтобы снизить ставки данных и подготовить сигналы для дальнейшей цифровой обработки.В зависимости от типа ввода, видео может быть обработано через либо Стандартный процессор определения или Компонентный процессорПолемА Сд Процессор обрабатывает композитные и S-видео сигналы, выполняющие такие задачи, как Демодуляция ChromaВ Люма и фильтрация ChromaВ Фильтрация гребня, и Переосмысление, обеспечивая четкое разделение компонентов яркости и хроминанты.Он также включает в себя такие функции, как Обнаружение макровификации и VBI Data RecoveryПолем

Для видео компонента, Компонентный процессор отвечает за такие операции, как Получить контрольВ Коррекция смещения, и Активный пик и Агентство корректировки.Это включает в себя CGMS и Макровидение Обнаружение данных для соответствия защите копий.Кроме того, есть Преобразование цветов адаптироваться YCBCR или RGB сигналы в требуемый выходной формат.Все обработанные сигналы сходится в Вывод FIFO и Формат, где они выровнены, отформатированы и синхронизируются перед выводами в виде цифровых данных пикселей вместе с сигналами синхронизации, такими как HSВ ПРОТИВВ Поле/деи другие.Диаграмма также показывает поддержку DVI или HDMI Ввод через 8-битный цифровой порт и встроенный Сериал Управление интерфейсом для связи и конфигурации.

ADV7401KSTZ-140 Спецификации

Тип	Параметр
Производитель	Analog Devices Inc.
Упаковка	Поднос
Статус частично	Активный
Функция	Декодер, цифровой
Приложения	Потребительское видео
Стандарты	ITU-R BT.656, NTSC, PAL, SECAM
Управление интерфейсом	Сериал
Напряжение - поставка	1,65 В ~ 3,6 В.
Монтажный тип	Поверхностное крепление
Пакет / корпус	100-LQFP
Пакет устройства поставщика	100-LQFP (14x14)
Базовый номер продукта	ADV7401

ADV7401KSTZ-140 Приложения

Телевизоры высокой четкости (HDTV)

ADV7401KSTZ-140 используется в различных типах моделей HDTV, включая LCD, DLP ™, плазму и CRT, для декодирования и обработки широкого спектра видеосигналов.Его способность обрабатывать несколько стандартов и форматов вещания делает его важным компонентом для обеспечения широкой совместимости и высококачественной видеопровода в телевизионных технологиях.

Проекторы

Этот видеокодер является неотъемлемой частью как LCD, так и в DLP -проекторах, где он расширяет возможности обработки видео.Это позволяет проекторам точно отображать контент с высоким разрешением, что делает его идеальным как для домашнего театра, так и для профессиональных сред.

Settop Boxs (STBS) с личным видеорегистратором (PVR)

В приставках ADV7401KSTZ-140 облегчает декодирование различных видео форматов, чтобы просмотреть и записывать контент из разных источников.Эта функция поддерживает функциональность личных видеомагнитоспособности, гибкие параметры просмотра и записи.

Аудио-видео приемники (AVRS)

Чип усиливает приемники аудиовидео, интегрируя надежные возможности декодирования видео с управлением аудио.Эта интеграция полезна для AVRS, используемых в домашних развлекательных системах, обеспечивая бесшовную аудио и видеоролику на одном устройстве.

Multiformat Scan Converters

ADV7401KSTZ-140 используется в многоформных преобразователях сканирования, чтобы помочь в преобразовании видеосигналов между различными форматами и разрешениями.Это приложение отлично подходит для обеспечения совместимости и поддержания качества видео в различных технологиях отображения и стандартах.

Рекордеры DVD с прогрессивной поддержкой ввода сканирования

В DVD-рекордерах ADV7401KSTZ-140 играет роль, декодируя и оцифруя входящие видеосигналы, поддерживая прогрессивные входы сканирования.Эта возможность позволяет DVD-рекордерам захватывать и хранить высококачественный видеоконтент, повышая общее качество записи.

ADV7401KSTZ-140 Аналогичные части

• ADV7401BSTZ-110

• ADV7401WBSTZ-110

• ADV7441ABSTZ-110

ADV7401KSTZ-140 Шаги программирования

1. Выберите соответствующий первичный режим (prim_mode) и видео стандарта (vid_std): Первичный режим и видео стандарт важен, поскольку он определяет, как ADV7401KSTZ-140 интерпретирует входящий видеосигнал.Регистр prim_mode идентифицирует основной формат видео входа (например, NTSC, PAL), в то время как в регистре vid_std указывается стандартные данные (например, 525i, 625i).Установка этих регистров правильно гарантирует, что видео -декодер может обрабатывать конкретные атрибуты входного сигнала, такие как частота кадров и разрешение.

2. Настройте часы защелки (latch_clk): Настройка часов защелки важна для синхронизации обработки видеодантеров.Программируя регистр latch_clk, вы настраиваете время защелки данных в соответствии с тактовой частотой пикселя входного видео.Этот шаг важен, чтобы гарантировать, что видео -декодер правильно фиксирует и обрабатывает каждый пиксель в нужное время, избегая проблем с времени или повреждения данных.

3. Установите отношение PLL разделителя: Этот шаг включает в себя вручную настройку коэффициента разделителя PLL (Lop-Lop) для генерации правильного выхода пиксельных часов с данной входной частоты.Включив ручное управление (PLL_DIV_MAN_EN) и программируя PLL_DIV_RATIO, вы можете точно настроить выходные часы пикселя в соответствии с конкретными потребностями вашего дисплея или дальнейшей системы обработки.Этот точный контроль хорош для поддержания целостности сигнала и синхронизации в вашей цепочке обработки видео.

4. Настройте настройки диапазона VCO и настройки заряда PLL: Установка диапазона VCO (контролируемого напряжением) и регулировка насоса заряда PLL важна для стабилизации частоты сгенерированных пиксельных часов.Регистры VCO_RANGE и PLL_QPUMP позволяют оптимизировать производительность PLL в различных условиях работы, гарантируя, что выходные часы остаются стабильными и в соответствии с необходимыми спецификациями для надежного декодирования видео.

5. Установите длину свободной линии (FR_LL): В ситуациях, когда видео ввод теряется или прерывается, настройка длины свободной линии помогает поддерживать постоянный выход, указав длину линии в режиме свободного запуска.Рассчитая и установив регистр FR_LL на основе ожидаемого периода строки, ADV7401KSTZ-140 может продолжать выводить видео кадры с правильным временем, что полезно для приложений, которые требуют постоянного присутствия видео.

ADV7401KSTZ-140 Преимущества

Универсальная совместимость формата

ADV7401KSTZ-140 выделяется благодаря своей способности поддерживать широкий спектр видео стандартов, включая NTSC, PAL, SECAM и форматы высокой четкости, такие как 720p и 1080i.Он может обрабатывать графику RGB до разрешения SXGA.Эта широкая совместимость позволяет использовать чип в различных приложениях, не беспокоясь о ограничениях формата.

Высококачественная обработка видео

ADV7401KSTZ-140, оснащенные четырьмя 10-битными АЦП, которые могут попробовать до 140 МГц, обеспечивает высококачественную обработку видео.Эта возможность позволяет ему захватывать и преобразовать видеосигналы с повышенной ясностью и точностью цвета, обеспечивая превосходное воспроизведение видео.Это полезно в приложениях, где важно качество видео, например, в медицинской визуализации, вещании высокой четкости и системы наблюдения за безопасностью.

Упрощенная дизайн системы

Интегрируя как функциональные возможности оцифровки графики RGB, так и функции оцифровки RGB в один чип, ADV7401KSTZ-140 упрощает общую конструкцию системы.Эта интеграция уменьшает количество компонентов, необходимых на этапе проектирования, что приводит к экономии затрат с точки зрения как материалов, так и сборки.Это также повышает надежность системы из -за меньшего количества взаимосвязи и потенциальных точек отказа, что делает ее эффективным решением для сложных мультимедийных систем.

Гибкие параметры вывода

Устройство предлагает гибкие выходные интерфейсы, способные поддерживать 12-разрядные форматы 4: 4: 4: 4 и 8-бит 4: 2: 2 двойной скорости данных (DDR).Эта гибкость позволяет настроить выходной формат на основе их конкретных требований применения, независимо от того, нуждается ли они в высокой цветовой точности для цифровых вывесок или оптимизированных форматов пикселей для видео интерфейсов.Эта адаптируемость гарантирует, что ADV7401KSTZ-140 может быть эффективно использован по разным конечному уходу.

Надежная производительность в различных условиях

ADV7401KSTZ-140, предназначенный для работы в рамках промышленного температурного диапазона от -40 ° C до +85 ° C.Эта надежность делает его подходящим для использования в приложениях на открытом воздухе, промышленных условиях и других сценариях, где колебания температуры вызывают беспокойство.Вы можете полагаться на устройство для поддержания постоянной производительности, независимо от тепловых проблем, которые могут возникнуть в операционных средах.

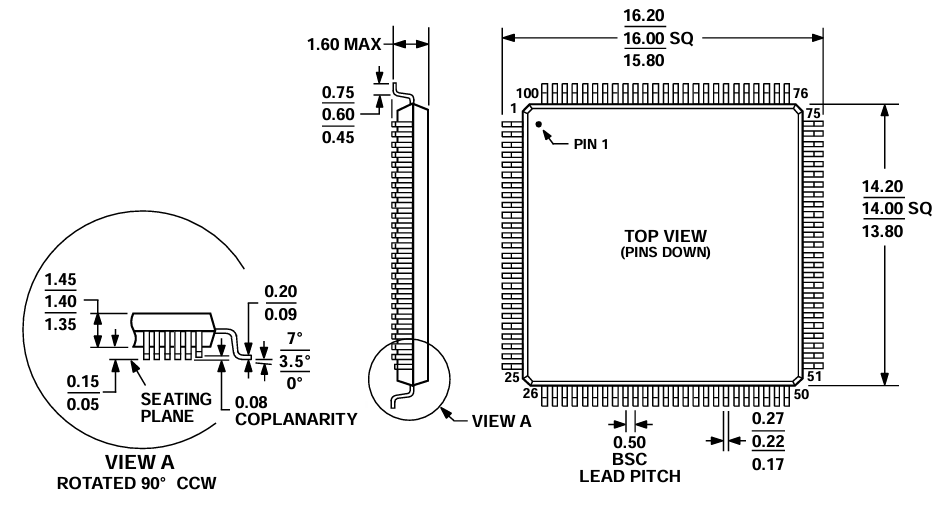

ADV7401KSTZ-140 Размеры упаковки

Размеры упаковки

Параметр	Измерение (мм)
Размер тела (типичный)	14.00 × 14,00
Размер тела (мин - макс)	13.80 - 14.20
Общий пролет свинца (мин - макс)	15,80 - 16,20
Высота упаковки (максимум)	1.6
Высота тела (мин - макс)	1,35 - 1,45
Ширина свинца (мин - макс)	0,17 - 0,27
Свинцовый шаг (базовый интервал)	0,5
Высокая высота противостояния	0,05 - 0,15
Диапазон угла свинцового угла	0 ° - 7 °
Ведущий копланарие (максимум)	0,08

Схема упаковки

ADV7401KSTZ-140 Производитель

ADV7401KSTZ-140-это сложный видеокодер Multiformat Video Decoder и Graphics, который производится Analog Devices Inc., известный лидер в полупроводниковой промышленности.Аналоговые устройства, известные своими инновациями и надежностью, специализируются на разработке и производстве широкого спектра интегрированных цепей для применений обработки сигналов.Экспертиза компании гарантирует, что ADV7401KSTZ-140 способен предоставить высокопроизводительное декодирование видео, поддерживая различные видеоформаты и стандарты для мультимедийных приложений.

Заключение

ADV7401KSTZ-140 выделяется как надежное и гибкое решение для требования задач обработки видео.При поддержке нескольких глобальных видео стандартов, оцифровки RGB с высоким разрешением, программируемых выходных форматов и эксплуатации между промышленными температурными диапазонами, она обеспечивает надежность и производительность как в потребительских, так и в профессиональных средах.Будь то улучшение мультимедийных систем, упрощения архитектуры проектирования или обеспечения совместимости в различных форматах, этот декодер/цифровой диаметр предлагает преимущества.ADV7401KSTZ-140 остается универсальным и готовым к будущим компонентам для интегрированных видео приложений.
