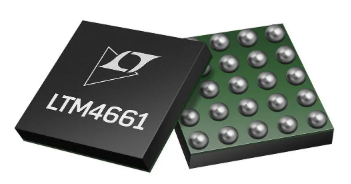

Аналоговые устройства LTM4661: компактное раствор питания

В сегодняшнем быстро меняющемся электронном ландшафте, компактные и эффективные энергетические решения являются основными для серьезных применений.Аналоговые устройства (ADI) представили мощность с помощью линейного регулятора LTM4661 мкмодуле® 10 апреля 2018 года, переопределяя инновации управления питанием.Содержанный в крошечном пакете BGA 6,25 мм x 6,25 мм x 2,42 мм, LTM4661 обеспечивает высокую производительность с минимальными требованиями к пространству.Этот регулятор поддерживает широкий диапазон входного напряжения от 1,8 В до 5,5 В и регулируемое выходное напряжение от 2,5 В до 15 В, что требует минимальных внешних компонентов.Он идеально подходит для портативной электроники, радиочастотных систем и телекоммуникационных применений с низким напряжением стартапа 0,7 В и интегрированным контроллером постоянного тока/постоянного тока, MOSFET, индуктора и схемам поддержки.В этой статье рассматриваются функции LTM4661 и универсальные приложения, демонстрируя, как она решает современные задачи дизайна.LTM4661 предлагает вам компактное, надежное решение для передовых потребностей в управлении питанием, от носимых до телекоммуникационных приемопередатчиков.

Каталог

Спецификация LTM4661

Особенность	Описание
Название продукта	LTM4661
Тип	Синхронный режим переключения шага μmodule® (питание модуль) регулятор
Упаковка	6,25 мм × 6,25 мм × 2,42 мм BGA
Интегрированные компоненты	Переключение контроллера, питания, индуктор и все Поддержка компонентов
Диапазон входного напряжения	1,8 В до 5,5 В (до 0,7 В после запуска)
ВЫХОДА РАСПРОСКОЕ ОТДЕЛЕНИЕ	2,5 В до 15 В (установлено внешним резистором)
Максимальный ток коммутатора	До 4А
Необходимы внешние компоненты	Только объемные и выходные конденсаторы
Частота переключения	1 МГц
Архитектура	Двойная фазовая единая выходная архитектура
Ключевые функции	- Быстрый переходной ответ на линию и изменения нагрузки
	- Уменьшенное выходное напряжение волны
Специальные режимы поддерживаются	Частота синхронизация, операция Polyphase®, Выбираемая операция режима взрыва
Защита	- Истинный выход отсоедините во время выключения
	- Встройте ограничение тока при запуске
	- короткое замыкание, перенапряжение и перегрев защита
Согласие	PB-Free и ROHS соответствует

Приложения LTM4661

РФ микроволновые усилители мощности

В запутанном мире радиочастотной микроволновой мощности регулятор LTM4661 процветает, где Agile Power Management играет ключевую роль.Его инженерная инженерия тонко настраивает обработку разнообразных нагрузок, гарантируя, что эти усилители работают с высокой эффективностью и непоколебимой стабильностью.Усилители микроволновой мощности часто формируют основу сложных сетей связи, требуя непрерывной точности для удовлетворения сложных требований.Интеграция LTM4661 может заметно повысить их производительность, обеспечивая результат, на который вы можете положиться в моменты высокого спроса.

Двигатель DC с батареей

Для двигателей DC, управляемых аккумулятором, LTM4661 представляет собой выдающийся претендент, предлагая ловко разработанное решение для питания, которое является компактным и мощным.Такие двигатели находят полезность в сферах, где эффективность пространства и надежность удерживают, например, портативную электронику или точное промышленное оборудование.Используя этот регулятор, вы можете набрать изысканный баланс между физическими измерениями и эффективностью питания, повышая оперативную долговечность и надежность.Кроме того, превосходное управление энергопотреблением, которое он дает, приводит к минимизированному времени простоя и расширенным интервалам обслуживания.

Проталкивание границ телекоммуникационного сектора

В области телекоммуникаций, в основном для 3,3 В автобусных трансиверов, LTM4661 обеспечивает повышенную производительность и находчивость.Эти трансиверы имеют первостепенное значение для обеспечения непрерывной связи и потока данных, в основном в сегодняшнем быстро развивающемся цифровом ландшафте.Адаптируемый диапазон выходного регулятора и гибкие режимы эксплуатации расширяют возможности точной настройки, удовлетворяя строгие требования к эксплуатации в телекоммуникациях.

Особенности LTM4661

Особенность	Описание
Полный размер решения	<1cm² (Single-Sided PCB) or 0.5cm² (Dual-Sided PCB)
Диапазон входного напряжения	1,8 В до 5,5 В, до 0,7 В после запуска
ВЫХОДА РАСПРОСКОЕ ОТДЕЛЕНИЕ	2,5 В до 15 В.
Переключить ток	4а
Режим работы	Двухфазная работа
Регулирование выходного напряжения постоянного тока	± 3% максимальный общий объем нагрузки, линии и температуры
Особенность выключения	Вывод отключится в выключении
Текущее управление	Ограничение тока
Частота синхронизация	Внешняя частота синхронизация
Выбор режима	Выбираемая операция режима взрыва.
Особенности защиты	Выходная перевальника и защита от обороты
Размеры упаковки	6,25 мм × 6,25 мм × 2,42 мм BGA
