Arduino Uno против Nodemcu ESP8266: в чем разница?

Это руководство объясняет различия в ключевых различиях между Arduino Uno и Nodemcu ESP8266.Он рассказывает о том, как работает каждая плата, какие детали у них есть, как вы можете подключить их к датчикам и устройствам, и как они используются в проектах.Вы узнаете, что делает Arduino лучше для простых автономных проектов и почему Nodemcu отлично подходит для проектов, которые нуждаются в Wi-Fi или интернет-функциях.Прочитав это руководство, вы поймете, какая доска подходит для ваших нужд.

Каталог

Что такое Arduino?

Ардуино это платформа с открытым исходным кодом, предназначенная для того, чтобы сделать электронику более доступной.Он включает в себя как программируемые платы, микроконтроллеры), так и программное обеспечение, используемое для написания и загрузки кода.Arduino упрощает разработку с помощью компонентов Plug-and-Play и простого интерфейса.В основе большинства досок Arduino лежит микроконтроллер из семейства Atmega, обычно ATMEGA328P, используемый в Arduino Uno.Эти чипы обрабатывают все операции ввода и вывода, такие как данные датчика чтения или управление двигателями и светодиодами.Другие подключают компоненты, такие как кнопки, датчики или отображаются непосредственно на плату, используя стандартные цифровые и аналоговые контакты.Программирование осуществляется через интегрированную среду разработки Arduino (IDE), где код собирается и отправляется на микроконтроллер через USB.После загрузки программа работает в цикле, постоянно контролируя входы и реагируя с выходами на основе определенной логики.

Что такое nodemcu?

Nodemcu это совет по разработке микроконтроллеров со встроенным Wi-Fi, что делает его идеальным для проектов Интернета вещей (IoT).Он основан на чипе ESP8266, который включает в себя 32-битный процессор, память и сетевые возможности-все это на одном чипе.В отличие от Arduino Uno, который требует дополнительных модулей для беспроводной связи, Nodemcu может подключиться к Интернету прямо из коробки.Это радикально упрощает подключенные к строительству устройства.Плата имеет контакты общего назначения ввода/вывода (GPIO), которые могут считывать датчики или управляющие устройства, такие как реле, светодиоды и двигатели.

Первоначально Nodemcu сослался на прошивку, которая позволила ESP8266 запустить сценарии Lua.Сегодня он часто используется с Arduino IDE, что позволяет вам писать код на знакомым языке Arduino, используя преимущества расширенных функций ESP8266.Nodemcu поддерживает общие протоколы связи, такие как HTTP, MQTT и WebSockets.Он может отправлять данные на облачные платформы, действовать как мини -веб -сервер или получать команды от мобильных приложений.Его компактный размер и макет, удобный для макетиков, позволяют легко интегрироваться в прототипы и небольшие корпуса.При поддержке сообщества и постоянном развитии Espressif, Nodemcu продолжает развиваться с расширенными библиотеками и поддержкой современных протоколов.

Как работает Arduino?

Платы Arduino функционируют как простые встроенные системы с микроконтроллером, который обрабатывает входные сигналы, выполняет логику и генерирует выход.Например, он может считывать напряжение от датчика температуры, определить, слишком ли высокая температура, и при необходимости активировать вентилятор.Типичный процесс начинается, когда датчик подключен к одним из входных штифтов платы;Микроконтроллер считывает значение датчика, обрабатывает его в соответствии с загруженным кодом, а затем управляет выходным устройством, таким как освещение светодиода или звучание зуммера.Эти программы, называемые «эскизами», написаны на компьютере с использованием Arduino IDE и загружаются в флэш -память платы через USB.После питания доска непрерывно проходит через программу, позволяя ей динамически реагировать на свою среду.Преимущество Arduino заключается в его совместимости с широким спектром компонентов, которые работают на стандартных логических уровнях 5V, наряду со встроенными функциями, такими как регулирование питания и последовательная связь, которые упрощают отладку и взаимодействие с другими устройствами или компьютерами.

Рисунок 2. Arduino Uno

Как работает Nodemcu?

Nodemcu работает с использованием чипа ESP8266, который одновременно обрабатывает как управление, так и задачи связи Wi-Fi.Он считывает данные датчика, обрабатывает логику и передает информацию по беспроводной связи, что делает их идеальными для подключенных сред.Вы можете программировать Nodemcu, используя Arduino IDE или LUA, загружаю код через Micro USB в бортовую флэш -память.После запуска плата может взаимодействовать со своей средой и отправлять данные по сети.Например, когда датчик движения обнаруживает движение, NODEMCU обрабатывает этот вход и отправляет уведомление в приложение для смартфона или загружает событие в облачный сервис.В отличие от Arduino Uno, Nodemcu работает на логике 3,3 В, которая может потребовать смещения уровня напряжения при взаимодействии с компонентами 5 В.Хотя он имеет меньше аналоговых контактов, он предлагает более цифровые и поддерживает несколько протоколов связи.При большей мощности обработки и памяти NodeMCU может выполнять сложные задачи, такие как обслуживание веб -страниц, подключение данных на панели панели, получение удаленных команд и выполнение шифрования или обмена данными.

Рисунок 3. Nodemcu

Arduino Uno и Nodemcu Pin Diagram

Arduino Uno

Рисунок 4. Диаграмма PIN Arduino Uno

Эта контактная диаграмма arduino uno визуально отображает все входные и выходные соединения платы, используя цветные коды для групповых контактов по таким функциям, как мощность, земля, аналоговый вход, цифровой ввод -вывод и типы связи, такие как I2C, SPI и Serial.Каждый вывод помечен как с его именем Arduino (например, A0, D13) и соответствующим названием порта микроконтроллера (например, PC0, PB5), что полезно для более продвинутого кодирования.На левой стороне находятся штифты мощности (3,3 В, 5V, GND, VIN) и аналоговые входы (A0 - A5), некоторые из которых также служат линиями I2C (SDA, SCL) для подключения к датчикам и дисплеям.На правой стороне показаны цифры Al Pins (0–13), некоторые с возможностью ШИМ (отмечены ~) для аналого-подобного вывода, а также контактов, используемых для связи SPI (MISO, MOSI, SCK, SS), внешних прерываний (Int0, Int1) и последовательной связи (TX, RX) для связывания с другими устройствами или компьютерами.В центре находится заголовок ICSP, который напрямую используется для программирования встроенного микроконтроллера.

Nodemcu

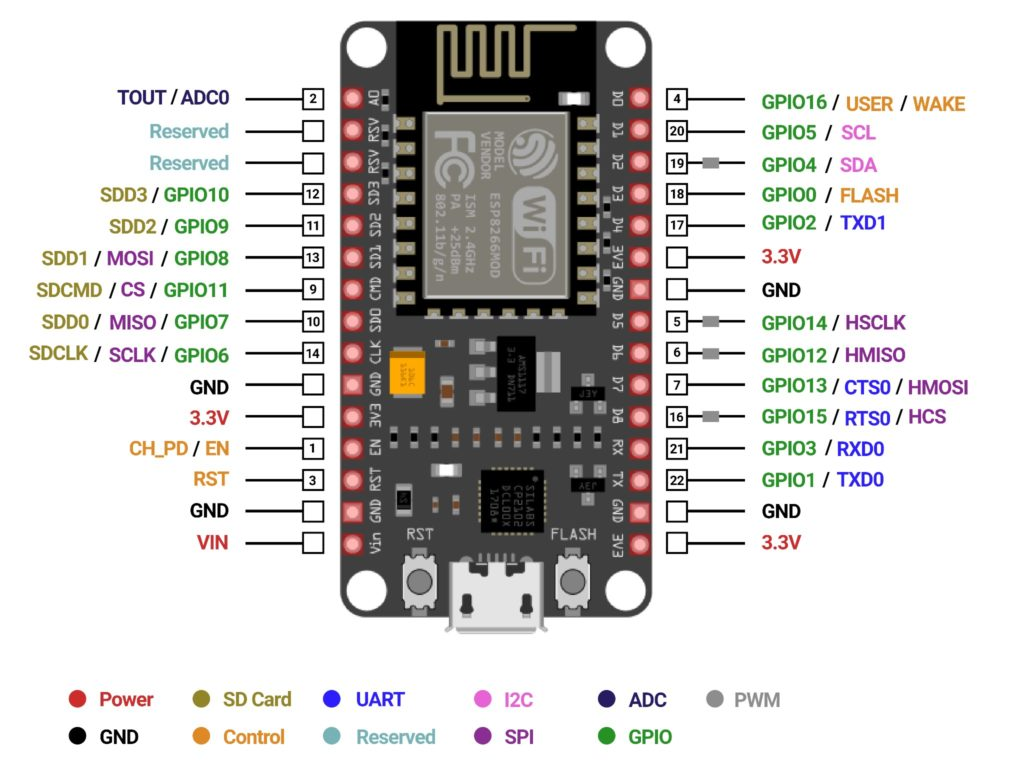

Рисунок 5. Диаграмма PIN Nodemcu ESP8266

Эта контактная диаграмма Nodemcu ESP8266 показывает функции каждого вывода на плате, помогая легко подключить компоненты.Каждый вывод помечен номером GPIO и возможным использованием, такими как UART, SPI, I2C или PWM.Цвета указывают на разные роли: красный для мощности, черный для земли, синий/фиолетовый/розовый для общения, оранжевый для управления и светло -голубой для аналогового ввода.С левой стороны вы найдете булавки (3,3 В, VIN, GND), SPI и SD-карты GPIOS (например, мисо, MOSI и SCLK), а также PIN-код ADC0 (TOUT) для чтения аналоговых сигналов.Существует также штифт CH_PD (EN), чтобы включить чип и первую штифт для его сброса.Правая сторона имеет больше GPIO, которые поддерживают протоколы связи, такие как UART (TXD0, RXD0) и I2C (SDA, SCL).Многие контакты имеют многочисленное использование, которое вы можете установить в своем коде, что делает Nodemcu универсальным выбором для проектов IoT и электроники.

Спецификации Arduino Uno и Nodemcu

Спецификации	Nodemcu ESP8266	Arduino Uno
Микроконтроллер	32-битная Xtensa LX106 (ESP8266)	Atmega328p
Тактовая скорость	80 МГц (по умолчанию), до 160 МГц	16 МГц
Флэш -память	4 МБ	32 КБ (0,5 КБ используется загрузчиком)
Шрам	64 КБ	2 кб
Eeprom	Недоступно (512 байтов через программное обеспечение)	1 кб
Рабочее напряжение	3,3 В.	5 В.
Входное напряжение (рекомендуется)	7 В - 12 В.	7 В - 12 В (максимум 6 В - 20 В)
Текущее потребление	15 мкА - 400 мА	45 мА - 80 мА
Ток постоянного тока на булавку ввода/вывода	12 мА	20 мА (рекомендуется), 40 мА макс.
Цифровые выводы ввода/вывода	17	14
Аналоговые входные контакты	1 (10-битный АЦП)	6 (10-битный АЦП)
ШИМ каналы	4	6
UART интерфейсы	1	1
SPI интерфейсы	1	1
I2C интерфейсы	1	1
Wi-Fi	Да (802.11 b/g/n)	Нет
Bluetooth	Нет	Нет
Размер (ок.)	49 x 26 x 13 мм	68,6 х 53,4 мм
Масса	~ 8 г	~ 25 г

Arduino Uno и Nodemcu Communication

Arduino Uno не имеет встроенной поддержки сети.Чтобы подключить его к Wi-Fi или Bluetooth, вам нужны дополнительные модули, такие как ESP8266 или HC-05.Это добавляет стоимость, делает проводку более сложной и требует дополнительного кода и библиотек.

Nodemcu, с другой стороны, имеет встроенный Wi-Fi, что значительно облегчает подключение к Интернету прямо из коробки.Он поддерживает популярные протоколы, такие как HTTP, MQTT и WebSockets, которые обычно используются в проектах IoT.Он также включает в себя расширенные функции, такие как MDNS, которые позволяют вам найти устройство в сети, используя имя вместо IP -адреса;OTA (Over-E-EAR) обновления, позволяющие загружать новый код по беспроводной связи без необходимости кабеля;и асинхронная связь, которая позволяет системе выполнять несколько задач одновременно без замедления.

Как Arduino Uno, так и Nodemcu поддерживают UART, SPI и I2C для подключения к другим устройствам, но NodeMCU предлагает большую гибкость, он позволяет вам назначать функции связи по разным контактам по мере необходимости, и включает два канала UART, что позволяет общаться с двумя серийными устройствами одновременно.

Программирование Arduino uno и nodemcu

А Arduino Uno Отлично подходит для начинающих.Его программное обеспечение (Arduino IDE) простое, и существует огромное сообщество, полное учебных пособий и примеров проектов.Он идеально подходит для изучения основах или создания простых вещей, таких как мигающие светодиоды или контролирование двигателей.Но UNO использует 8-битный процессор, который ограничивает, сколько он может сделать.Это не отлично подходит для обработки сложной математики или многозадачности, и имеет ограниченную память и скорость.

С другой стороны, Nodemcu, на основании ESP8266, более мощный.Он имеет 32-битный процессор, больше памяти и может выполнять более требовательные задачи, такие как расчеты с плавающей запятой и выполнение нескольких задач с использованием RTO.Он также имеет встроенный Wi-Fi, что делает его идеальным для IoT-проектов, таких как веб-серверы или устройства для интеллектуальных домов.

Обе доски могут быть запрограммированы с помощью Arduino IDE, но Nodemcu также работает с продвинутыми инструментами, такими как Platerio, которые предлагают лучшую организацию проекта, отладку и управление библиотеками.Nodemcu - это беспроводные обновления (OTA), поэтому вам не нужно подключать его каждый раз, когда вы меняете код.С Arduino Uno каждое обновление требует USB -соединения.

Преимущества и недостатки

Платформа	Преимущества	Недостатки
Arduino Uno	Простой в использовании и хорошо документирован	Нет встроенной беспроводной связи
	Совместим со многими датчиками и модулями	Ограниченная память и мощность обработки
	Идеально подходит для обучения и автономных проектов	Не подходит для приложений с тяжелыми данных или интернет-приложений
	Логический уровень 5 В совместим со многими устаревшими компонентами
	Стабильный и надежный для чувствительных к времени задач аппаратного обеспечения
Nodemcu	Встроенная поддержка Wi-Fi и интернет-протокола	Только один аналоговый вход
	Более высокая скорость обработки и память	Работает при 3,3 В, что может ограничить прямую совместимость с 5 В датчиками
	Поддерживает веб -интерфейсы, API и облачную интеграцию	Немного крутая кривая обучения для начинающих
	Отлично подходит для IoT и мобильных систем	Потребление мощности может быть выше при непрерывном использовании Wi-Fi
	Может быть запрограммирован с помощью сценариев Arduino IDE или Lua
	Компактный размер, подходящий для встроенных приложений

Приложения Arduino Uno и Nodemcu

Arduino Uno Applications

Модели робототехники и автоматизации

В робототехнике Arduino Uno часто функционирует как мозг, стоящий за различными типами роботов.С возможностью легко взаимодействовать с драйверами двигателя (например, L298N) и многочисленными датчиками (такими как ультразвуковые модули, ИК или гироскоп), вы можете реализовать точное управление движением, обнаружение препятствий и алгоритмы принятия решений.Его предсказуемое поведение и обработка делают его выбором для разработки прототипа и мелкой автоматизации.

Интерактивные экспонаты

Интерактивные и образовательные экспонаты в музеях все чаще используют Arduino Uno, чтобы привлечь посетителей.Например, сенсорные дисплеи могут освещаться, когда посетитель помещает руку возле датчика, или воспроизведение звука может быть вызвано, когда кто-то входит в диапазон датчика близости.Эти инсталляции часто бывают низкими, экономически эффективными и очень настраиваемыми, что позволяет кураторам и художникам улучшать рассказывание историй и погружение без необходимости в сложных системах.

Орошение и тревога

Arduino Uno играет роль в домашней автоматизации, особенно в Smart Garden and Security Solutions.Ирригационный контроллер использует датчики влажности почвы для измерения сухости и активации водяных насосов только при необходимости, сохраняя воду и способствуя здоровому росту растений.Аналогичным образом, базовая система тревоги может обнаружить дым, утечки газа или вторжения, используя такие датчики, как MQ-2 или PIR (пассивный инфракрасный), и реагировать с гудящими оповещениями, мигающими светодиодами или даже уведомлениями SMS при подключении к дополнительным модулям.

Погодные станции

Погодные станции, построенные с Arduino Uno, могут собирать и отображать данные окружающей среды, используя такие датчики, как DHT22 (температура и влажность), BMP180 (барометрическое давление) и детекторы дождя.Эти показания могут отображаться на ЖК -экране или зарегистрироваться на SD -карте для последующего анализа.Эти системы обучают регистрации данных, взаимодействию датчиков и анализу данных.

3D -принтеры

Многие 3D -принтеры используют Arduino Uno, часто в сочетании с пандусами (Reprap Arduino Mega Pololu Shield) для управления шагами -двигателями, элементами отопления и функциями безопасности, такими как конечные стопы.Плата запускает специализированную прошивку, такую ​​как Marlin или Repetier, которая интерпретирует команды G-Code и организует синхронизированные движения и контроль температуры, что подходит для точной 3D-печати.Его роль в DIY 3D-принтеров демонстрирует способность совета директоров справляться с сложными, чувствительными ко времени операций.

Художественные инсталляции

Многие используют Arduino Uno в интерактивных установках, которые отвечают на наш вход.Примеры включают светодиодные скульптуры, которые меняют цвет с движением, звуковые инсталляции, которые реагируют на близость аудитории, или кинетическое искусство, вызванное датчиками давления.Гибкость и доступность Arduino делают его доступным для креативщиков без технического опыта, поощряя эксперименты на пересечении искусства и технологий.

Научная регистрация данных

Arduino Uno может функционировать как надежный регистратор данных в научных исследованиях, часто для экологического или биологического мониторинга.С подключенными датчиками и модулями, такими как часы (RTC) и хранилище SD -карты, он может непрерывно записывать данные о температуре, уровнях света, качеством воды или значениях pH.Эти системы полезны в сценариях долгосрочных мониторинга в лабораториях, теплицах, аквариумах или полевых исследованиях, где более крупные и более дорогие системы нецелесообразны.

NODEMCU ESP8266 Приложения

Домашняя автоматизация

Nodemcu ESP8266, с его интегрированной возможностью Wi-Fi, является мощным микроконтроллером для приложений Интернета вещей (IoT), особенно в умных домах.Он может быть запрограммирован для управления системами освещения, вентиляторов, термостатов или даже дверных замков с помощью приложений для смартфонов или голосовых команд, используя такие платформы, как Blynk, Home Assistant или MQTT.С помощью удаленного доступа и функций автоматизации вы можете создавать адаптивные среды, которые адаптируются к времени, присутствию или предпочтениям.

Мониторинг воздуха и окружающей среды

Nodemcu широко используется в проектах качества воздуха и мониторинга климата.Благодаря взаимодействию с такими датчиками, как DHT11 (для температуры и влажности) или MQ135 (для качества воздуха), он может собирать данные о окружающей среде и передавать их через Wi-Fi в облачные сервисы, такие как Thingspeak или Firebase.Это обеспечивает панели панелей, визуализацию данных и оповещения о здравоохранении, таких как дома, школы или офисы.

Удаленные устройства для здоровья

Nodemcu может быть встроен в носимые устройства для мониторинга здоровья, чтобы отслеживать жизненно важные признаки, такие как частота сердечных сокращений, температура тела или уровни кислорода, используя такие датчики, как MAX30100 или MLX90614.Собранные данные передаются по беспроводной связи в медицинские базы данных или мобильные приложения, что позволяет провести удаленный мониторинг пациентов при уходе за пожилыми людьми, сельскими системами здравоохранения или во время кризисов в области здравоохранения.

GPS -отслеживание

В сочетании с модулем GPS, таким как NEO-6M, NodeMCU может отслеживать и передавать данные местоположения через Wi-Fi.Такие системы используются в отслеживании флота, оптимизации маршрута доставки или безопасности личных транспортных средств.Данные могут быть загружены в такие сервисы, как Google Maps для визуализации, предоставления позиционирования и истории маршрутов, доступных из браузера или мобильного приложения.

Камеры наблюдения

Собирая Nodemcu с совместимым модулем камеры, таким как ESP32-CAM или OV7670, вы можете транслировать живое видео или сделать снимки и отправлять их на облачные платформы, такие как Firebase или Google Drive.Эти настройки используются для доступного домашнего наблюдения, мониторинга домашних животных или детских камеров.Алгоритмы обнаружения движения могут запускать захват или оповещения, добавляя слой интеллектуальной безопасности.

Управляемые голосовыми устройствами

Nodemcu может преодолеть физические устройства и облачных голосовых помощников, таких как Amazon Alexa или Google Assistant.Используя такие сервисы, как Sinric Pro или Smartnora, вы можете выпустить голосовые команды, чтобы включить/выключить свет, управлять вентиляторами или управлять приборами.Эта функция обеспечивает интуитивно понятный, без рук управления и полезным в дизайне интеллектуальных домов, ориентированных на доступность.

Заключение

Arduino Uno легко использовать, отлично подходит для начинающих и хорошо работает в простых проектах, таких как роботы, тревога или научные эксперименты.Он использует логику 5V и хорошо подходит для автономных задач, где вам не нужен интернет.С другой стороны, Nodemcu ESP8266 имеет встроенный Wi-Fi, больше мощности и лучше всего подходит для интеллектуальных устройств, которые подключаются к Интернету, такие как домашняя автоматизация или мониторы здравоохранения.Он использует логику 3.3V и может отправлять данные в облачные или мобильные приложения.Обе платы полезны по -разному, Arduino лучше всего подходит для обучения и базового контроля, в то время как Nodemcu лучше для интеллектуальных, подключенных систем.
