Армюры в электрических машинах: композиция, функциональность и расширенные применения

Электрические машины являются важными инструментами в повседневной жизни и в крупных отраслях.В основе этих машин лежит якорь, ключевая часть, которая помогает превратить электрическую энергию в движение или движение в электрическую энергию.Это руководство глубоко погружается в то, как арматуры работают на разных машинах, таких как двигатели и генераторы.Это объясняет, как части якоря работают вместе, чтобы машины работали гладко и эффективно.Разбивая детали того, как функционируют арматуры, эта статья проливает свет на то, как получить наилучшую производительность и сэкономить энергию в электрических машинах.

Каталог

Понимание вооружений

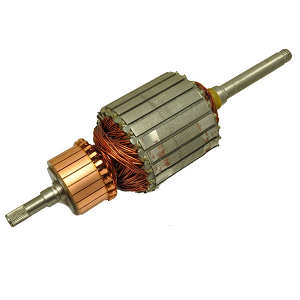

Анонца арматура является отличным компонентом электрических машин, обеспечивая выработку электроэнергии через его взаимодействие с магнитными полями.В зависимости от дизайна машины, якоря может либо вращаться, либо оставаться неподвижным.Он работает в зоне, называемой воздушным зазором, где он взаимодействует с магнитным потоком для получения электроэнергии (EMF), в конечном итоге создавая механическое движение.Это магнитное поле генерируется либо постоянными магнитами, либо электромагнитами, катушками провода, которые становятся магнитными, когда электричество протекает через них.На определенных машинах, таких как двойные системы, элемент магнитного поля также может выступать в качестве вспомогательной арматуры, повышая контроль и эффективность преобразования энергии.Для оптимальной производительности арматуры тщательно разработаны, чтобы оставаться перпендикулярно как магнитному полю, так и направлению движения, силы или крутящего момента.Это выравнивание максимизирует электромагнитные силы, которые управляют машиной.Обычно изготовленный из меди из -за своей электрической проводимости, обмотки якоря расположены для эффективного генерирования ЭДС и преобразования энергии.Эта конструкция напрямую влияет на вывод крутящего момента машины, регулирование скорости и общую эффективность.

Арматура играет несколько ролей в электрических машинах, непосредственно влияя на их эффективность и функциональность.Его основная задача - переносить электрический ток в магнитном поле для создания крутящего момента в вращающихся машинах или силы в линейных.Это основано на электромагнитной индукции, где движение между якорой и магнитным полем вызывает ЭДС.Этот ЭМС проталкивает ток через обмотки якоря, создавая магнитную силу, которая преобразует электрическую энергию в механическое движение или наоборот.В электродвигателях якоря преобразует электрическую энергию в механическую мощность.Во время этого процесса индуцированная ЭДС действует против тока арматуры, известного как задний ЭДС, который помогает регулировать скорость и крутящий момент.И наоборот, в генераторах якоря преобразует механическую энергию в электрическую энергию, демонстрируя свою двойную роль в таких машинах, как двигатели и генераторы.

Электродвижная сила (EMF) и эффективность преобразования мощности

Производство ЭДС в арматуре хорошо для преобразования власти.Согласно закону Фарадея электромагнитной индукции, ЭДС генерируется относительным движением между якорой и магнитным полем.Следуя закону Ленца, это ЭДС противостоит движению, которое его создает.В двигателях это противоположное ЭДС, или обратная ЭДС, регулирует скорость и крутящий момент, противодействуя входному току, обеспечивая стабильную и эффективную работу.При использовании в генераторах якоря преобразует механическую энергию в электрическую мощность.Это преобразование усиливается стратегически спроектированными обмотками и хорошо спланированной магнитной схемой, которая минимизирует потери энергии и оптимизирует перенос энергии.Полярность и интенсивность ЭДС зависят от прочности магнитного поля и направления вращения якоря, что позволяет точно контролировать выходную мощность.Эта адаптивность необходима для требований к переменной скорости и нагрузке в промышленных и возобновляемых энергетических системах.

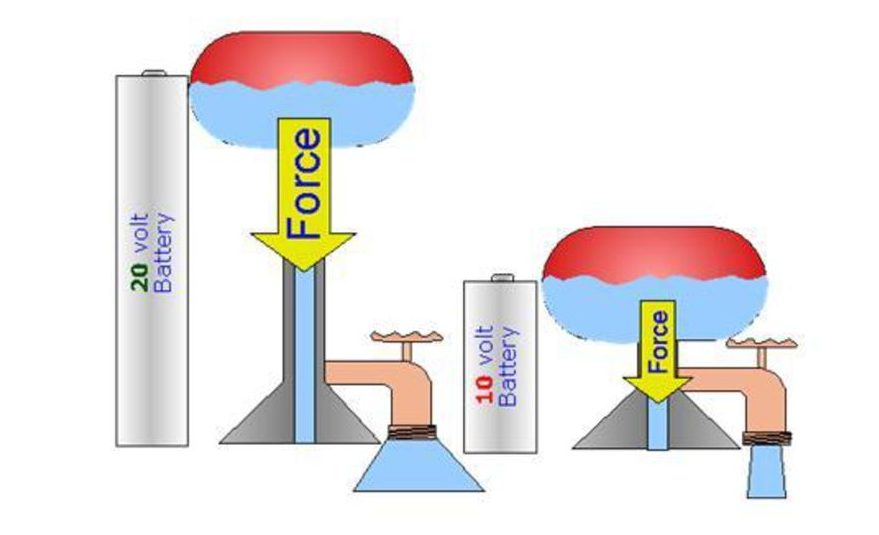

Рисунок 2. Уравнение ЭДС и внутреннее сопротивление в схеме

Композиция компонентов арматуры

Арматура является основной частью электрических машин, ответственных за преобразование электрической энергии в механическую энергию и наоборот.Он состоит из нескольких основных компонентов: ядро ​​ядра, обмотки, коммутатора и вала.Каждая из этих частей тщательно разработана для повышения эффективности машины, снижения потерь мощности и обеспечения долговечности.Этот раздел содержит подробный разбивку каждого компонента, объясняя, как они способствуют производительности электродвигателей и генераторов.

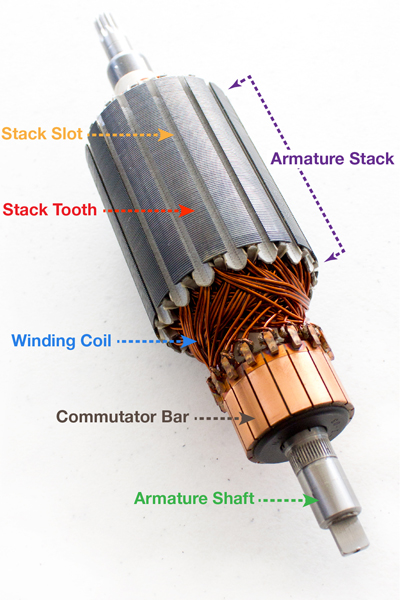

Рисунок 3. Замеченная конструкция и детали арматуры

Ядро арматура

Ядро арматуры - магнитная основа арматуры.Его основная функция заключается в поддержке обмоток и улучшении магнитных взаимодействий, необходимых для преобразования энергии.Он изготовлен из тонких слоев кремниевой стали, называемых ламинациями, которые сложены вместе.Эта многослойная структура уменьшает вихревые токи, нежелательные циркулирующие токи, которые вызывают потерю энергии и перегрев.Ограничивая эти токи каждым тонким слоем, ламинированный конструкция значительно повышает энергоэффективность машины.Другой важной особенностью ядра является его способность минимизировать потери гистерезиса.Эти потери происходят, когда материал ядра многократно намагничивается и размагничивается чередующимся магнитным полем.

Чтобы уменьшить это, ядро ​​изготовлено из высококачественной кремниевой стали, которая обладает низкими свойствами потери гистерезиса.Ламинации тщательно выровнены, а слоты, которые удерживают обмотки, точно разрезаны, чтобы максимизировать магнитный поток и минимизировать утечку.В некоторых расширенных конструкциях слоты перекошены, чтобы уменьшить магнитное завершение, резкое движение, которое может возникнуть, когда ротор выравнивается с магнитными полюсами статора.Эта искаженная конструкция слота обеспечивает более плавное вращение и уменьшает вибрации, что приводит к более тихой и более надежной работе машины.

Арманские обмотки

Арманские обмотки отвечают за генерацию электродвижущей силы (ЭДС) путем проведения тока через магнитное поле машины.Эти обмотки сделаны из медного провода из -за его превосходной электрической проводимости.Провода тщательно изолированы, чтобы предотвратить короткие цирки и поддерживать целостность обмотки.Расположение обмоток в слотах основных слотов важно для максимизации эффективности.Есть два основных типа конфигураций обмотки: обмотка на коленях и обмотка волныПолемОбмотка на коленях используется в приложениях, которые требуют высокого тока при низком напряжении.Он подключается параллельно, обеспечивая несколько путей для тока, что увеличивает текущую емкость.

Волновая обмотка лучше подходит для высоковольтных, низкопроцентных применений.Он подключается последовательно, увеличивая напряжение, сохраняя при этом ток ниже.Выбор конфигурации обмотки напрямую влияет на крутящий момент, скорость и характеристики напряжения машины, что позволяет настраивать для различных рабочих потребностей.Размещение и соединение обмоток стратегически разработаны для оптимизации магнитного поля и уменьшения потенциальных проблем, таких как армирование и вибрация.Такие методы, как искажение обмоток или использование нескольких катушек в одном слоте, повышают производительность и минимизируют электромагнитные помехи.

Коммутатор арматуры

Коммутатор является важным компонентом в машинах постоянного тока.Его основная роль состоит в том, чтобы направить текущий поток через обмотки якоря, обеспечивая последовательное механическое вращение или электрический выход.Он состоит из нескольких сегментов меди, которые индивидуально изолированы друг от друга.Эти сегменты связаны с обмотками якоря и вращаются с валом.Когда арматура вращается, коммутатор переключает направление тока в точные моменты.Этот переключатель сохраняет крутящий момент в постоянной двигателе или выходное напряжение в стабильной генераторе.Правильное время необходимо для поддержания плавной работы и предотвращения перерывов в потоке мощности.

Чтобы достичь этого, коммутатор в паре с углеродными щетками, которые поддерживают скользящий электрический контакт с вращающимися сегментами.Проектирование и обслуживание коммутатора хороши для минимизации иску и износа.Высококачественная изоляция и точная обработка медных сегментов обеспечивают долговечность и снижают риск электрических разломов.Регулярное техническое обслуживание требуется для поддержания чистоты коммутатора и свободы от пыли или мусора, что может мешать электрическому контакту.Правильное натяжение и выравнивание и выравнивание также способствуют более длительному сроку службы коммутатора и более надежной производительности машины.

Арматурный вал

Арматура - это центральная опорная структура для всех вращающихся частей арматуры, включая ядро ​​и коммутатор.Он передает механическую мощность, генерируемую двигателем или полученную генератором.Вал предназначен для выдержания сил вращения, крутящего момента и вибраций во время работы.Выбор материала необходим для вала, так как он должен быть прочным, жестким и долговечным.Высокопрочные стальные сплавы обычно используются для обеспечения механической поддержки при сохранении относительно легкого веса для снижения инерции.Вал также обеспечивает точное выравнивание вращающихся компонентов для плавной работы и эффективной передачи мощности.

Любое смещение может привести к механическим потерям, увеличению износа и потенциальному повреждению машины.Чтобы свести к минимуму трение и износ, вал поддерживается высокими подшипниками, которые позволяют плавно вращать.Эти подшипники тщательно выбираются для обработки радиальных и осевых нагрузок, испытываемых во время работы.Правильная смазка и регулярное обслуживание этих подшипников хорошо подходят для предотвращения перегрева и продления срока службы вала и всей сборки якоря.

Как работает арматура?

Арматура помогает изменять электрическую энергию в движение в двигателях или перемещать движение в электрическую мощность в генераторах.Это происходит из -за электромагнитной индукции.Это означает, что когда вы перемещаете проволоку через магнитное поле, он создает электрическую силу (называемую EMF).Арматура делает свое собственное магнитное поле, и это поле взаимодействует с магнитным полем из другой части машины (называемой обмоткой поля).Это взаимодействие - это то, что заставляет арматуру работать.

Как работает арматура в двигателях?

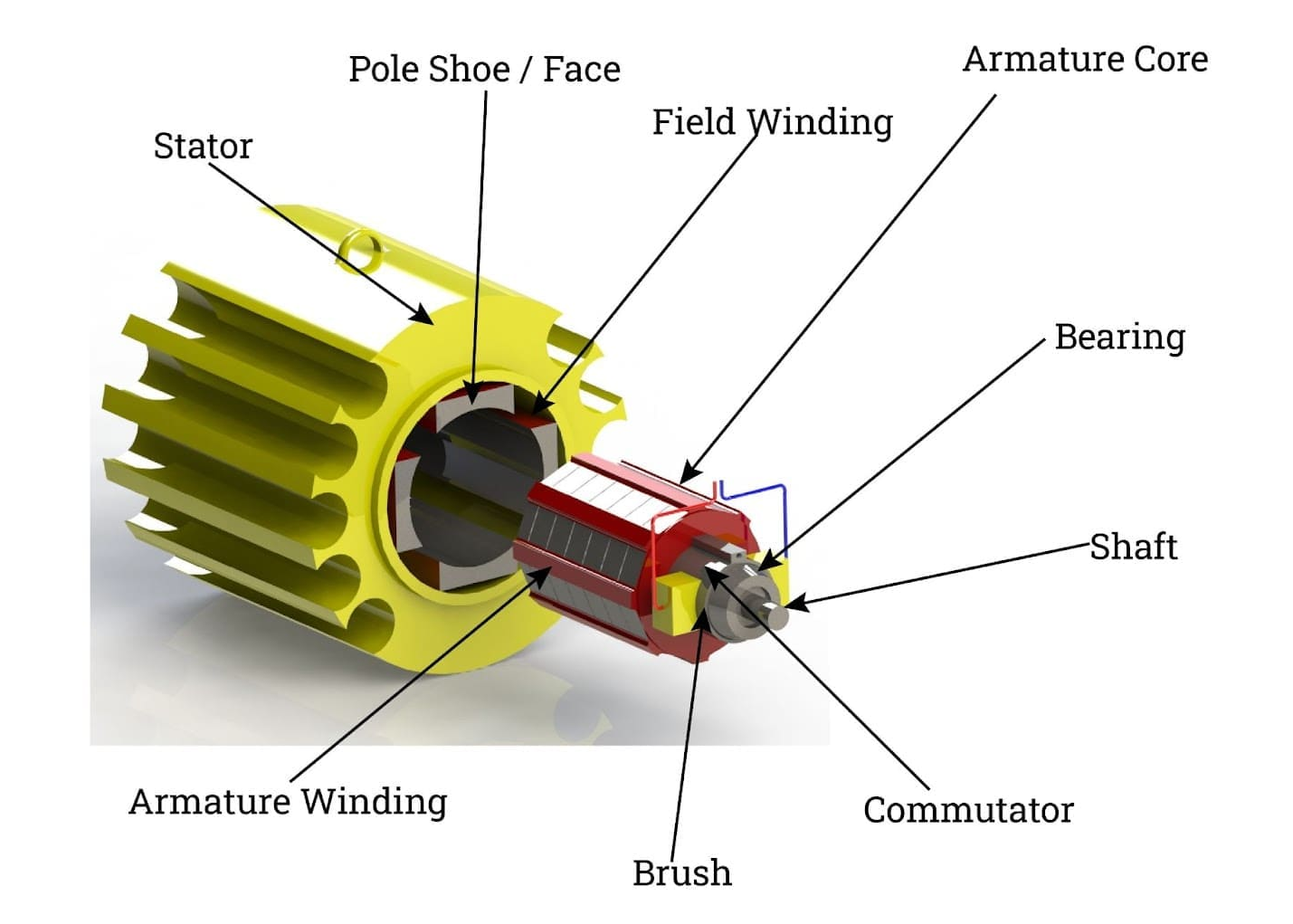

Рисунок 4. Структура двигателя постоянного тока и работа арматуры

В электрических двигателях якоря вменяет электрическую энергию в движение.Это происходит, позволяя электрическому току течь через катушки (называемые обмотками), помещенные в магнитное поле, сделанное статором.Это магнитное поле может поступать либо с постоянных магнитов, либо из электромагнитов.Когда ток проходит через обмотки арматуры, он реагирует с магнитным полем статора и создает силу, которая заставляет арматуру вращаться.Чтобы арматура плавно вращалась, используется коммутатор и кисти.Эти части работают вместе, чтобы изменить направление тока в нужное время.Кисти передают электричество в коммутатор, который переворачивает направление тока, чтобы двигатель поворачивался в том же направлении.Это переключение останавливает застревание двигателя или вращения неправильного пути.Правило Флеминга левого рук помогает объяснить, как это работает.Это показывает, что направление магнитного поля, направление тока и результирующая сила работает вместе для создания вращения.

Несколько вещей влияют на то, насколько хорошо работает мотор.Арманские обмотки расположены для максимизации магнитного взаимодействия, одновременно снижая сопротивление, что делает преобразование энергии более эффективным.Коммутатор предназначен для плавного переключения тока с минимальным искательным или износом.Использование таких материалов, как медь, помогает снизить электрическую сопротивление и улучшать перенос энергии.Современные двигатели также имеют системы управления, которые управляют током, скоростью и крутящим моментом.Эти системы допускают точные корректировки, делая двигатель полезным для широкого спектра применений, от бытовых приборов до промышленных машин.

Как работает арматура в генераторах?

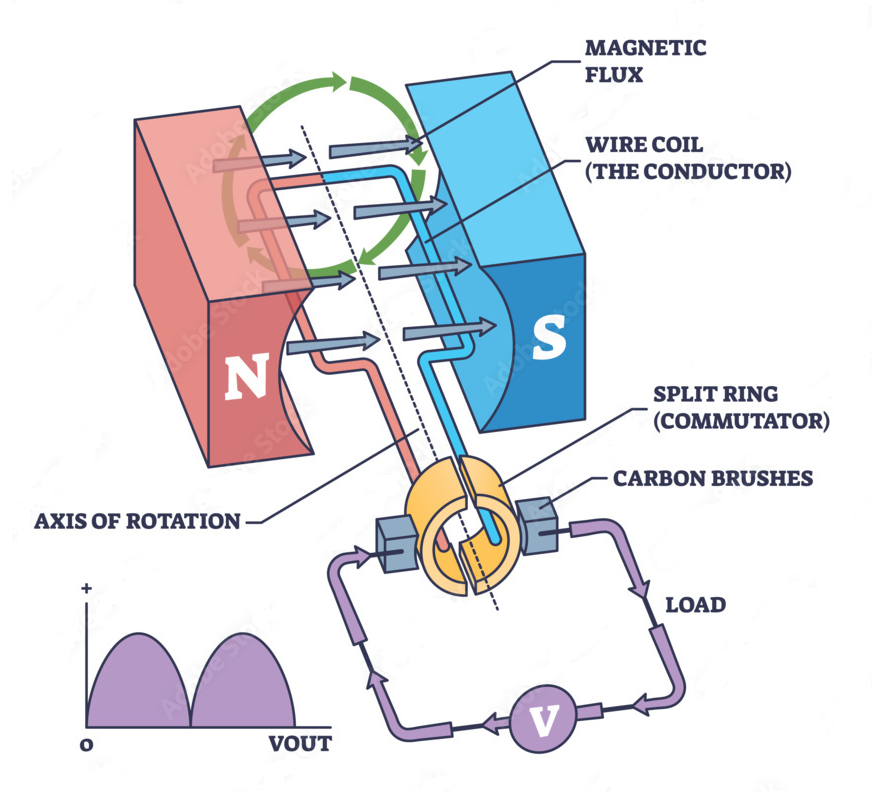

Рисунок 5. Работа генератора постоянного тока с генерацией и исправлением ЭДС

В генераторах арматура делает противоположность тому, что он делает в двигателях: он превращает движение в электрическую энергию.Это также использует электромагнитную индукцию.Когда арматура вращается в магнитном поле, сделанном статором, она прорезает магнитные линии, создавая ЭДС (электродвижущая сила) в своих обмотках.Это вращение оснащено чем -то вроде турбины или двигателя.Поскольку арматура движется через изменение северного и южного магнитного полюса, она делает чередующее ток (AC).В генераторах постоянного тока коммутатор изменяет этот переменный ток в постоянный ток (DC), переключая выход в нужное время.В генераторах переменного тока (также называемых генераторами) выход остается как перемен, и его частота зависит от того, насколько быстро вращается арматура.

Несколько вещей влияют на то, насколько хорошо работает генератор.Более быстрая скорость вращения изменяет магнитное поле быстрее, производя больше ЭДС.Более сильное магнитное поле также создает больше ЭДС, увеличивая выходную мощность.Обмотки расположены для максимизации магнитного взаимодействия при минимизации потери энергии.Современные генераторы используют регуляторы напряжения для поддержания устойчивого напряжения и частоты, что важно для устройств, которые нуждаются в постоянной мощности.Эти системы регулируют магнитное поле, чтобы сбалансировать изменения в использовании мощности или скорости ввода.

Генераторы важны для производства энергии и поддержания ее устойчивой.Улучшив конструкцию якоря и добавляя системы управления, вы можете сделать генераторы более эффективными и надежными.Это помогает сохранить устойчивое напряжение и частоту для сетей питания, обеспечивает надежную мощность в системах возобновляемых источников энергии, где изменяется источник питания, и обеспечивает резервную мощность для таких мест, как больницы и центры обработки данных.Улучшение того, как якоря работает как в двигателях, так и в генераторах, делает электрические машины более эффективными, надежными и гибкими, удовлетворяя сегодняшние потребности в силе.

Методы управления якорями

Контроль арматуры в электродвигателях помогает оптимизировать производительность, особенно при регулировании скорости и управлении крутящим моментом.В двигателях постоянного тока встроенное сопротивление якоря естественным образом ограничивает ток, защищая двигатель от электрических и тепловых перегрузков.Однако для достижения более точного контроля над скоростью и для адаптации к различным рабочим потребностям часто добавляется внешнее сопротивление.Это регулируемое сопротивление позволяет операторам точно настроить ток якоря, непосредственно влияя на скорость и характеристики крутящего момента двигателя.

Скорость двигателя постоянного тока в первую очередь определяется балансом между силой электроэнергии задней части (EMF) и током якоря.Задняя ЭДС генерируется, когда двигатель вращается в магнитном поле, выступая против направления тока якоря.Эти отношения могут быть выражены как:

Где:

• 𝑁 = скорость двигателя

• 𝐸𝑏 = обратно ЭДС

• 𝐼𝑎 = ток арматуры

• 𝑅𝑎 = Сопротивление внутреннего якоря

Чтобы получить лучшее контроль над скоростью двигателя, внешнее сопротивление (𝑅𝑐) вводится в цепь арматуры, что изменяет уравнение на:

Это показывает, что скорость двигателя обратно пропорциональна общему сопротивлению в цепи якоря.Регулируя 𝑅𝑐, общее сопротивление может быть настраховано, что позволяет точно управлять скоростью.

• Увеличение 𝑅𝑐: это уменьшает ток якоря, что приводит к меньшему падению напряжения на сопротивлении.В результате задняя ЭДС увеличивается, что приводит к росту скорости двигателя.

• Уменьшение 𝑅𝑐: это увеличивает ток якоря, что приводит к большему падению напряжения, что снижает заднюю ЭДС и уменьшает скорость двигателя.

Этот метод широко используется как в шунтировании, так и в сериях DC Motors из-за его простоты и экономической эффективности.

Намотка и реакция арматуры

Арманская обмотка создает напряжение и производит электродвижущую силу (ЭДС).Он работает с магнитным полем, сделанным по полю.Эта командная работа помогает превратить электрическую энергию в механическую энергию в двигателях и механической энергии в электрическую энергию в генераторах.Чтобы электрические машины работали лучше и длились дольше, важно понять, как разработана обмотка якоря и как это работает.Также важно знать о реакции арматуры, которая может вызвать некоторые проблемы.

Арматура обмотка

Арматура обмотка состоит из нескольких катушек проводящей проволоки, обычно медной, потому что она хорошо проводит электричество.Эти катушки осторожно размещены внутри слотов ядра ядры.Эта настройка максимизирует магнитное взаимодействие и уменьшает утечку потока, что помогает электрической машине работать более эффективно.То, как эти катушки расположены, определяет тип обмотки, который сильно влияет на производительность машины.

Есть два основных типа конфигураций обмотки: Обмотка на коленях и обмотка волныПолемОбмотка на коленях создает несколько параллельных путей для тека, что делает его подходящим для высококвалифицированных, низковольтных использования, таких как мощные двигатели.Напротив, волновая обмотка соединяет катушки последовательно, что увеличивает напряжение, сохраняя при этом ток ниже.Этот тип идеально подходит для высоковольтных, низкопроцентных приложений, таких как передача мощности на большие расстояния.Чтобы сохранить электрическую систему в безопасности и надежной, катушки хорошо изолированы, чтобы избежать коротких замыканий.Они также подключены к коммутатору, который изменяет направление тока в правое время, обеспечивая последовательный крутящий момент в двигателях или устойчивом выходном выходе в генераторах.

Есть также передовые методы обмотки, такие как Распределенная обмотка и концентрированная обмоткаПолемРаспределенная обмотка распространяет катушки по нескольким слотам, что помогает сбалансировать магнитный поток и уменьшает электрический шум.С другой стороны, концентрированные группы обмотки катушки в меньшее количество слотов, увеличивая плотность мощности и делают машину более компактной.Выбор правильной конфигурации и техники обмотки влияет на эффективность, крутящий момент и стабильность машины во время работы.

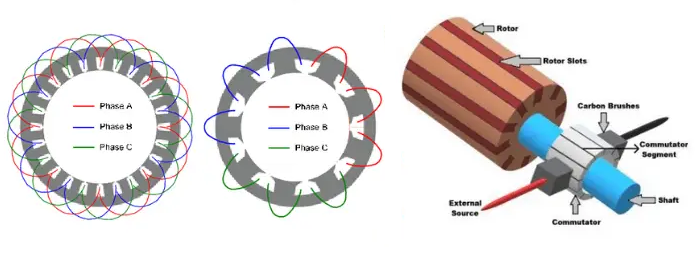

Рисунок 6. Типы обмотки якоря и магнитное взаимодействие

Арматура реакция

Реакция арматуры происходит, когда магнитное поле, созданное током якоря, взаимодействует с основным магнитным полем, полученным полевым обмоткой.Это взаимодействие может либо укреплять, либо ослабить основное поле, что приводит к таким проблемам, как искажение магнитного поля или уменьшение магнитного потока.Эти изменения могут повлиять на производительность и эффективность электрической машины.

На машинах постоянного тока реакция якоря может исказить основное магнитное поле, что приводит к нескольким проблемам. Полевое искажение Изменяет форму магнитного поля, которая снижает эффективность и вызывает неровный крутящий момент. Нейтральный сдвиг плоскости происходит, когда область без индуцированной ЭДС движется, что затрудняет плавный переключение направления тока.Это смещение может вызвать появление на кистях, что может повредить коммутатору.Кроме того, Поток ослабляет может возникнуть, если магнитное поле арматуры выступает против основного поля, что приводит к уменьшению общего потока и ослаблению момента момента мотора.

Реакция якоря возникает в нескольких шагах.Во -первых, полевая обмотка создает устойчивое магнитное поле.Когда арматура вращается, она движется через это поле, генерируя ЭДС, которая заставляет ток протекать через обмотки арматуры.Этот ток производит свое собственное магнитное поле, которое взаимодействует с основным полем.Это взаимодействие искажает основной магнитный поток, заставляя нейтральную плоскость сдвинуть и влиять на процесс коммутации.Если это искажение не контролируется, оно может привести к большему количеству появлений на кистях, более низкой эффективности и неровного производства крутящего момента.

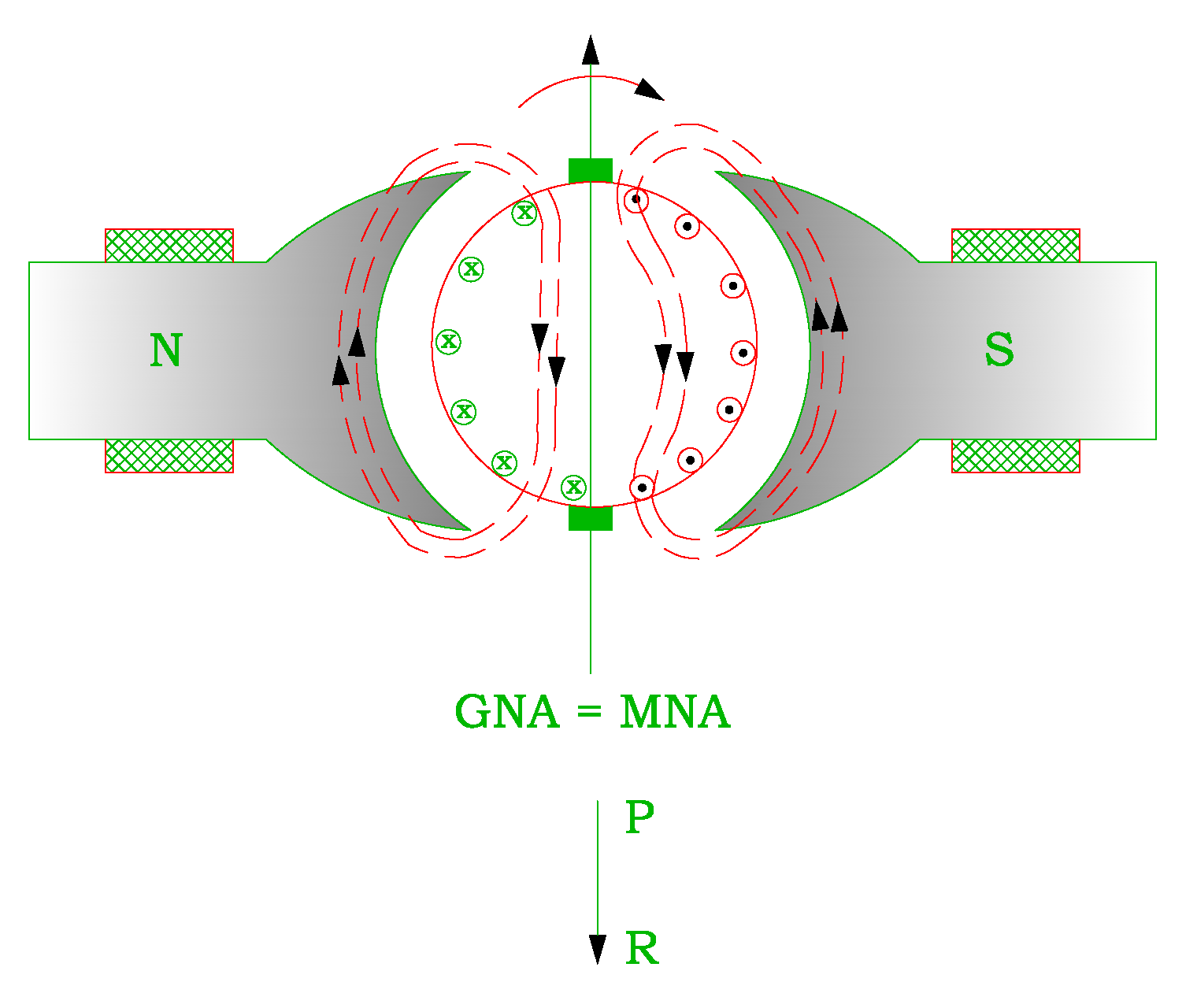

Рисунок 7. Реакция якоря в машине постоянного тока

Осмотр потерь якоря

Потери якоря являются отличным фактором, влияющим на эффективность и производительность электрических машин, включая как двигатели, так и генераторы.Эти потери происходят в процессе преобразования энергии и могут снизить общую эффективность системы.Три основных типа потерь якоря - потеря меди, потери вихревого тока и потери гистерезиса, каждый из которых возникает в результате различных физических механизмов.Понимание характера этих потерь и внедрение стратегий для минимизации их необходимо для оптимизации производительности и эффективности электрических машин.

Медные потери

Потеря меди, также называемая потерей I²R, происходит из -за электрического сопротивления в обмотке якоря, когда ток проходит через него.Это сопротивление создает тепло, что приводит к потере мощности и снижает эффективность машины.Количество потерь меди быстро увеличивается с более высокими уровнями тока в условиях тяжелой нагрузки.Чтобы уменьшить потери меди, вы можете использовать более толстые проводники с большими площадями поперечного сечения, которые имеют меньшее сопротивление и позволяют больше тока течь с меньшими потери мощности.Другой подход заключается в использовании материалов с высокой конфиденциальностью, таких как медь или даже серебро для особых случаев, поскольку они более эффективно проводят электроэнергию.

Проектирование обмотки более эффективно может минимизировать длину проводников, что снижает сопротивление.Усовершенствованные системы охлаждения, такие как принудительный воздух или жидкое охлаждение, также играют роль, рассеивая производимого тепла, сохраняя арматуру при безопасных температурах и защищая намотчивую изоляцию от повреждений.Тщательно выбирая материалы, оптимизируя дизайн обмотки и используя эффективные методы охлаждения, потери меди могут быть уменьшены.Это не только повышает эффективность машины, но и повышает ее общую производительность и продолжительность жизни.

Вихревые текущие потери

Потери вихревого тока происходят при изменении магнитных полей создают циркулирующие токи внутри ядра.Эти циркулирующие токи производят противоположные магнитные поля, которые тратят энергию в качестве тепла и снижает эффективность машины.Количество потери вихревого тока зависит от нескольких факторов, включая прочность магнитного поля (плотность магнитного потока), скорость, с которой изменяется магнитное поле (частота обращения потока) и толщину слоев ядра (ламинации).Если эти токи не контролируются, они могут вызвать потерю энергии и перегрев, влияя на общую производительность и долговечность машины.

Чтобы свести к минимуму потери вихревого тока, многие разрабатывают ядро ​​ядра, используя тонкие изолированные слои (ламинации) магнитной стали.Эти ламинации увеличивают электрическую сопротивление между слоями, что затрудняет течь вихрь и снижать потерю энергии.Выбор правильной толщины для этих слоев важен, потому что более тонкие ламинирование более эффективно ограничивают вихревые токи, хотя они могут быть дорогими и жесткими.Покрытие каждого ламинирования материалом с высокой резистенцией также помогает блокировать вихревые токи.Используя магнитные материалы с высоким электрическим удельным сопротивлением и низкой потерей гистерезиса, например, кремниевой стали, уменьшает вихревые токи, сохраняя при этом хорошие магнитные характеристики.Оптимизируя основной дизайн и выбирая лучшие материалы, потери вихревого тока могут быть снижены, что приведет к повышению эффективности и производительности.

Потери гистерезиса

Потери гистерезиса происходят, потому что ядро ​​якоря неоднократно намагничивается и размагничивается, когда магнитное поле меняет направление.Каждый раз, когда магнитное поле переключается, материал ядра противостоит изменению, используя энергию, которая выделяется в качестве тепла.Этот постоянный цикл намагниченности и размагничивания приводит к потере энергии, что снижает общую эффективность машины.Количество потерь гистерезиса зависит от магнитных свойств материала ядра и того, как часто магнитное поле меняет направление.Если материал противоречит изменению намагниченности, сильно, больше энергии тратится на тепло.Точно так же более быстрые изменения в магнитном поле (более высокая частота) увеличивают потери гистерезиса.

Чтобы свести к минимуму потери гистерезиса, другие используют материалы с низкой коэрцитивностью, такие как кремниевая сталь, которая требует меньше энергии для изменения их магнитного выравнивания.Эти материалы легко переключают магнитные состояния с минимальной потерей энергии.Высокопроницаемая материалы также эффективны, потому что они позволяют магнитному потоку проходить легче, уменьшая энергию, необходимую для циклов намагниченности.Для машин переменного тока, зерно-ориентированная кремниевая сталь полезна, потому что ее магнитные домены совпадают более эффективно, снижая потерю энергии во время быстрых изменений в поле.Проектирование ядра с помощью равномерного распределения магнитного поля помогает предотвратить локализованные потери.Выбирая правильные материалы и оптимизируя конструкцию ядра, потери гистерезиса могут быть уменьшены, что приведет к повышению эффективности и производительности в электрических машинах.

Соображения дизайна арматуры

Дизайн арматуры очень важен для того, насколько хорошо работают электрические машины, такие как двигатели и генераторы.Хорошая конструкция якоря помогает машине эффективно изменить энергосбережение, производить высокую мощность и уменьшить потери энергии.Это означает, что машина будет работать лучше, использовать меньше электричества и длиться дольше.Чтобы сделать арматуру максимально эффективной, необходимо учитывать несколько факторов проектирования.К ним относятся размер и форма арматуры, тип используемых материалов и способ расположения обмоток.Тщательно выбирая и оптимизируя каждую из этих деталей, якоря может быть сделана для удовлетворения конкретных потребностей в производительности, обеспечивая плавную и эффективную работу машины.

Количество слотов

Количество слотов в ядре арматуры играет роль в том, как движется магнитный поток, насколько эффективно текут текущие потоки и насколько стабильна обмотка.Слоты удерживают катушки на месте и обеспечивают поддержку, гарантируя, что обмотка остается безопасной и надлежащей изолированной.Выбор правильного количества слотов отлично подходит для машины, чтобы работать хорошо.Идеальное количество слотов зависит от нескольких факторов.Во -первых, тип обмотки имеет значение, потому что различным конструкциям обмотки нуждаются в конкретных условиях слотов, чтобы выполнить все возможное.Во -вторых, количество полюсов в машине должно соответствовать количеству слотов, чтобы поддерживать сбалансированные магнитные потока.Наконец, требования к мощности и размерам ценны для больших машин, как правило, нужно больше слотов для управления более высокой мощностью и напряжением.Рассматривая эти факторы, вы можете найти наилучшее количество слотов, которое повышает производительность, поддерживает стабильность и удовлетворяет потребности в энергетике.Этот тщательный баланс помогает машине работать эффективно и надежно.

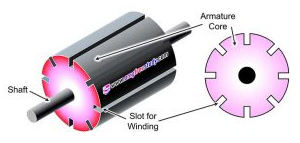

Рисунок 8. Вид поперечного сечения слотов арматуры и намотчика

Преимущества большего количества слотов

Улучшенное распределение магнитного потока: когда в сердечнике арматуры больше слотов, магнитный поток может быть распределен более равномерно и точно, что снижает реактивное сопротивление и сводит к минимуму гармонические помехи, которые в противном случае могли бы вызвать нежелательные вибрации или шум;В результате это приводит к более плавным выводу крутящего момента и более стабильной работе машины, повышая ее общую производительность и надежность.

Повышенная эффективность потока тока: распределив ток по большему количеству слотов, электрическое сопротивление и потери вихревого тока снижаются, что означает, что меньше энергии тратится на тепло, в конечном итоге повышает общую эффективность машины и позволяет ей работать более эффективнов различных условиях нагрузки.

Недостатки большего количества слотов

Повышенная сложность и стоимость: хотя добавление большего количества слотов может повысить производительность, это также усложняет производственный процесс, поскольку он требует более точной обработки и сборки, что, в свою очередь, повышает производственные затраты из -за необходимости передового оборудования, дополнительных материалов и дольшеВремя производства.

Вес и ограничения в пространстве: включение большего количества слотов неизбежно увеличивает общий вес сердечника якоря и уменьшает доступное пространство для систем изоляции и охлаждения, что может создавать проблемы в тепловом управлении и может потребовать более совершенных решений охлаждения для предотвращения перегрева и обеспечения.безопасная операция.

Поток утечки и реакция якоря: хотя больше слотов могут увеличить распределение магнитного потока, они также могут привести к увеличению потока утечки и усилить эффекты реакции якоря, что может нарушить магнитное поле и снизить эффективность, влияя на стабильность и характеристики машины, машины, машины, машины, машины, машины, машины, машины, могут нарушить магнитное поле и снизить эффективность, влияя на стабильность и характеристики машины, машины.особенно в условиях тяжелой нагрузки.

Форма слота

Форма слотов арматуры играет роль в том, как движется магнитный поток, сколько происходит поток утечки и как эффективно работает машина.Слоты находятся там, где расположены катушки, а их форма влияет на магнитное поле и охлаждение машины.Есть два основных типа форм слота: открытые слоты и закрытые слоты, каждый со своими собственными преимуществами и недостатками.

Открытые слоты легче изготовить, потому что они имеют более простую конструкцию, которая требует менее точной обработки.Они также обеспечивают лучшее охлаждение, так как открытая форма улучшает воздушный поток вокруг катушек, помогая более эффективно удалять тепло.Это делает открытые слоты хорошим выбором для машин, которые работают в высоких токах и нуждаются в эффективном охлаждении, чтобы предотвратить перегрев.Тем не менее, открытые слоты увеличивают магнитное нежелание, что затрудняет прохождение магнитного потока.Это приводит к более высокому потоку утечки, что может снизить общую эффективность машины, поскольку часть магнитной энергии потрачена впустую.

Закрытые слоты, с другой стороны, предназначены для более эффективного содержания магнитного поля, что снижает магнитное некачественное значение и сводит к минимуму поток утечки.Это приводит к лучшей эффективности и более высокой выходной мощности, потому что больше магнитной энергии используется эффективно.Тем не менее, закрытые слоты труднее изготовить из -за их сложной формы, которая требует точной обработки и более высоких затрат на производство.Закрытые слоты обеспечивают меньше охлаждения, так как воздушный поток более ограничен, что может быть недостатком в приложениях с высоким содержанием тока, таких как рассеяние тепла.Несмотря на эти проблемы, закрытые слоты часто выбираются для высокопроизводительных приложений, где эффективность и выходные мощности важнее, чем охлаждение или производственные затраты.

Выбор между открытым и закрытым слотом зависит от нескольких факторов.Требования к эффективности являются основным фактором, закрытые слоты выбираются для применений, которые требуют высокой эффективности, таких как электромобили и точные промышленные механизмы, поскольку они уменьшают поток утечки и улучшают выходную мощность.Открытые слоты проще и дешевле в производстве, что делает их хорошим выбором для чувствительных к стоимости дизайнов.Потребности в охлаждении являются еще одним фактором, открытые слоты предпочтительнее, когда требуется лучшая охлаждение, например, в машинах с высоким содержанием тока, которые генерируют много тепла.Вы должны тщательно выбрать форму слота, анализируя оперативные требования и цели производительности машины.Они должны сбалансировать необходимость высокой эффективности, эффективного охлаждения и управляемой сложности производства.Это часто включает в себя использование компьютерного моделирования, чтобы предсказать, как различные формы слотов будут влиять на производительность и эффективность в различных условиях эксплуатации.

Тип обмотки

Необходим выбор правильного типа обмотки для арматуры, поскольку он напрямую влияет на напряжение машины, обработку тока, выходную мощность и эффективность.Конфигурация обмотки определяет, как электрическая энергия преобразуется в механическую мощность и наоборот.Есть два основных типа обмоток, используемых в электрических машинах: Обмотка на коленях и обмотка волны, каждый из которых предназначен для конкретных приложений и требований к производительности.

Обмотка на коленях предназначена для обеспечения нескольких параллельных путей для потока тока, что делает его подходящим для применений с высоким уровнем низкого напряжения.Этот тип обмотки обычно используется в тяжелых двигателях, например, в промышленном оборудовании и тяговых системах, где требуется высокий крутящий момент на низких скоростях.Поскольку катушки соединены параллельно, обмотка коленей может обрабатывать большие токи без перегрева, что повышает долговечность и производительность машины при тяжелых нагрузках.Тем не менее, эта конфигурация создает более низкое напряжение, что делает ее менее подходящей для передачи мощности на дальние расстояния или высоковольтных применения.

Волновая обмотка, с другой стороны, соединяет катушки последовательно, что увеличивает напряжение, одновременно уменьшая ток, протекающий через каждую катушку.Это делает волновую обмотку идеальным для высоковольтных, низкопроцентных применений, таких как генераторы и системы передачи питания, которые необходимо отправлять электроэнергию на большие расстояния.Волновая обмотка также обеспечивает лучшую коммутацию, что означает более плавное переключение тока на кистях, потому что последовательное соединение обеспечивает более равномерное распределение тока.Это снижает риск появления на кистях и повышает эффективность и продолжительность жизни машины.Тем не менее, волновая обмотка является более сложной для проектирования и производства по сравнению с обмоткой на коленях, что может увеличить производственные затраты.

При выборе ветра вы захотите подумать о нескольких ключевых вещах.Если вам нужен высокий крутящий момент на низких скоростях, обмотка коленей является хорошим выбором, потому что он хорошо обрабатывает высокие течения.С другой стороны, если вы ищете высокую скорость и высокое напряжение, волновая обмотка лучше, так как ее серия настройка хорошо работает для этого.Это также дает вам более плавную коммутацию, что означает меньше появления и меньше износа на кистях.Волновая обмотка помогает уменьшить гармонические искажения и повышает эффективность, особенно в высоковольтных ситуациях.Чтобы выяснить наилучший вариант, вы можете использовать инструменты моделирования и моделирования, чтобы увидеть, как каждый тип обмотки влияет на выходную мощность, эффективность, коммутацию и гармонические искажения.Взвешивая все эти факторы, вы можете выбрать настройку, которая наилучшим образом соответствует вашим потребностям, следя за тем, чтобы ваша машина работала гладко, эффективно и экономична.

Размер проводника

Размер проводника, используемого в обмотке якоря, является еще одним фактором, поскольку он непосредственно влияет на плотность тока, потери меди и тепло.Более крупные проводники имеют более низкую электрическую сопротивление, что означает, что они уменьшают потери меди и генерируют меньше тепла.Это делает их идеальными для применения с высоким содержанием тока, где важны эффективность и долговечность.Тем не менее, использование более крупных проводников также увеличивает общий вес арматуры и занимает больше места, что может быть проблемой в компактных конструкциях или чувствительных к весу приложениям.

С другой стороны, меньшие проводники легче и занимают меньше места, что делает их подходящими для компактных конструкций, таких как электромобили, где вес является отличным фактором.Тем не менее, меньшие проводники имеют более высокое сопротивление, что приводит к большим потерям меди и может привести к перегреву обмотки, если не будет должным образом охлаждено.Вот почему вам нужно тщательно сбалансировать размер проводника на основе требований приложения.Например, ключевой соображение является ключевым фактором, более крупные проводники необходимы для применения с высоким уровнем тока, в то время как меньшие проводники хорошо работают в конструкциях, где вес и пространство ограничены.Требования к охлаждению также играют роль, так как более крупные проводники генерируют меньше тепла, уменьшая спрос на системы охлаждения.

Размеры воздушного зазора

Воздушный зазор между якором и статором является еще одним фактором, который влияет на плотность магнитного потока, выходную мощность и эффективность работы.Меньший воздушный зазор увеличивает плотность магнитного потока, что улучшает магнитную связь и общую эффективность, поскольку магнитное поле более сильнее и сфокусировано.Это приводит к лучшей выходной мощности и производительности.Тем не менее, меньшие воздушные зазоры также увеличивают реакцию якоря и поток утечки, что может вызвать нестабильность и перегрев, особенно в условиях тяжелой нагрузки.Вы должны быть осторожны при разработке небольших воздушных пробелов, чтобы избежать этих потенциальных проблем.

Напротив, больший воздушный зазор уменьшает плотность магнитного потока, что уменьшает выходную мощность, но сводит к минимуму поток утечки и реакцию якоря.Это делает машину более стабильной и надежной, хотя она жертвует некоторой эффективностью.Большие воздушные зазоры часто используются в приложениях, где стабильность и плавная работа важнее максимальной выходной мощности.Регулируя размеры воздушного зазора, вы можете контролировать баланс между эффективностью, выходной мощностью и рабочей стабильностью.

Процедуры тестирования для арматуры

Регулярное тестирование якоря полезно для поддержания производительности и продления срока службы электродвигателей.Недостатки, такие как открытые схемы, короткие замыкания или физическое повреждение, могут привести к неэффективности, перегреву или даже к полному отказу двигателя.Проводя тщательные тесты, потенциальные проблемы могут быть выявлены рано, позволяя своевременно ремонтировать и предотвращать дорогостоящие сбои.Этот раздел охватывает эффективные методы оценки структурной и функциональной целостности вооружений, сосредотачиваясь на распространенных разломах, которые могут влиять на эффективность.

Шаг 1: подготовиться к тестированию

Перед началом каких -либо тестов отсоедините якорь от двигателя.Это предотвращает помехи от других компонентов, которые могут повлиять на точность ваших показаний.Также важно убедиться, что якоря чистая и сухая, поскольку грязь или влага могут привести к ложным измерениям.Соберите все необходимые инструменты, в том числе омметр для проверки сопротивления и другого диагностического оборудования по мере необходимости.

Проверьте рабочую зону для безопасности, чтобы убедиться, что она чистая и хорошо освещенная.Наличие безопасного и организованного рабочего пространства снижает риск несчастных случаев и делает процесс тестирования более эффективным.Убедитесь, что все испытательное оборудование находится в хорошем рабочем состоянии и правильно откалибровано для точных результатов.Правильная подготовка помогает обеспечить надежное тестирование и точный диагноз.

Шаг 2: Проверьте открытые и короткие обмотки

Используйте омметр, чтобы измерить сопротивление по обмоткам якоря.Чтобы сделать это, поместите один зонд на коммутаторный батончик, а другой - на батончике прямо напротив, примерно на 180 градусов друг от друга.Это проверяет сопротивление полной обмотки катушки.Если обмотки находятся в хорошем состоянии, показания сопротивления должны быть последовательными во всех катушках.

Если сопротивление слишком низок, это указывает на короткий замыкание, что может быть связано с поврежденной изоляцией или перекрывающимися обмотками.Если сопротивление слишком высокое или показывает бесконечность, оно предлагает разомкнутую цепь, возможно, из разбитого провода или свободного соединения.В таких случаях проверьте изоляцию на наличие повреждений и проверьте все соединения.Отремонтировать или заменить неисправные секции по мере необходимости.

Шаг 3: Тест прилегающих коммутаторных стержней

Для более подробной проверки измерьте сопротивление между соседними стержнями коммутатора.Начните с одной панели и последовательно перемещайтесь вокруг арматуры.Этот метод проверяет каждую катушку индивидуально и помогает определить конкретные разломы.Последовательные показания сопротивления показывают, что обмотки функционируют правильно.Если сопротивление слишком низкое между двумя барами, оно предполагает короткие повороты, вызванные сбоем изоляции.Высокое сопротивление может означать частично открытую схему из -за поврежденных или корродированных соединений.В любом случае внимательно осмотрите затронутую область.Замените поврежденную изоляцию или при необходимости перемотайте неисправную катушку.Если соединения свободны или коррозируются, очистите и перепродаете их.

Шаг 4: Оценить изоляцию коммутатора

Чтобы проверить изоляцию стержней коммутатора, используйте омметр для измерения сопротивления между каждым стержнем и ядром арматуры.Высокое сопротивление или отсутствие непрерывности указывает на хорошую изоляцию, в то время как низкое сопротивление предполагает короткий замыкание.Это может быть связано с поврежденной изоляцией или проводящим мусором на поверхности коммутатора.Если обнаружен короткий замыкание, тщательно очистите коммутатор, чтобы удалить любой мусор.Если очистка не решает проблему, проверьте изоляцию на наличие повреждений.Повторнотазируйте затронутые стержни или всплывают на коммутатор, если он изношен или неровный.Обеспечение надлежащей изоляции полезно для надежной работы двигателя.

Шаг 5: Выводы документов и выполните ремонт

Запишите все показания сопротивления и обратите внимание на любые нарушения.Сохранение точных записей помогает в диагностике проблем и планировании целевого ремонта.Марк неисправные области для легкой идентификации во время процесса ремонта.Правильная документация также помогает отслеживать повторяющиеся проблемы с течением времени.Как только недостатки идентифицируются, выполните необходимый ремонт.Это может включать замену поврежденной изоляции, перемотку катушек или перепродажу свободных соединений.Убедитесь, что все ремонтные работы соответствуют стандартам безопасности и качества.После ремонта повторно протестирует арматуру, чтобы подтвердить, что все проблемы были решены.

Шаг 6: Реализация профилактического обслуживания

Регулярное тестирование необходимо для профилактического обслуживания.Расписание периодических проверок для обнаружения ранних признаков износа, которые могут помочь избежать серьезных сбоев.Этот проактивный подход расширяет срок службы двигателя и поддерживает эффективность.Это также уменьшает неожиданное время простоя и дорогостоящего ремонта.Использование расширенных диагностических инструментов, таких как цифровые охмеры и тестировщики устойчивости к изоляции, повышают точность тестирования.Создание профилактического подготовки технического обслуживания помогает сохранить эффективные работы двигателей в течение более длительных периодов.

Приложения для арматуры

Армюры полезны во многих областях, потому что их можно использовать по -разному.Вы можете найти их на электростанциях, автомобилях, фабриках и повседневной электронике.В этом разделе рассматривается множество способов использования арматуры, показывающих, как они помогают современным технологиям работать лучше и сэкономить энергию.Узнав об этих использованиях, мы можем понять, почему арматуры так важны как для старых, так и для новых.

Гидроэлектростанции

На гидроэлектростанциях арматуры интегрируются в турбины, которые преобразуют механическую энергию проточной воды в электрическую энергию.Когда вода протекает через турбину, она вращает ротор, соединенный с якорой.Это вращение вызывает электромагнитное поле, генерируя электричество.Эти системы обычно используются на плотинах и гидроэлектростанциях по всему миру, обеспечивая надежный источник возобновляемой энергии.Использование арматур в гидроэлектростанции способствует устойчивому производству энергии за счет снижения зависимости от ископаемого топлива и минимизации выбросов углерода.Они обеспечивают эффективное преобразование энергии, гарантируя, что потенциальная энергия воды максимизируется для выработки электроэнергии.

Ветряные турбины

В ветроэнергетических системах арматуры играют роль, вращаясь с лопастями турбины.Когда ветер поворачивает лезвия, подключенный ротор (содержащий арматуру) вращается в магнитном поле, генерируя электричество посредством электромагнитной индукции.Этот процесс эффективно преобразует кинетическую энергию от ветра в электрическую мощность.Армюры в ветряных турбинах предназначены для работы на переменных скоростях, что позволяет им адаптироваться к изменяющимся условиям ветра при сохранении эффективной выработки электроэнергии.Эта возможность отлично подходит для максимизации выработки энергии и обеспечения стабильности сетки.Используя возобновляемую энергию ветра, арматуры в ветряных турбинах способствуют сокращению выбросов углерода и содействию устойчивым энергетическим решениям.

Портативные генераторы

Портативные генераторы полагаются на компактные арматуры для производства электроэнергии для резервного питания или потребностей в энергии без сети.Эти генераторы важны во время отключений электроэнергии, чрезвычайных ситуаций или активности на открытом воздухе, обеспечивая надежный источник электроэнергии в удаленных местах.Армюры в портативных генераторах предназначены для долговечности и эффективности, обеспечивая постоянную производительность в различных условиях.Они преобразуют механическую энергию из двигателей внутреннего сгорания или других источников питания в электрическую энергию, питания, такие как светильники, приборы и оборудование для связи.Их портативность и эффективность делают их отличными для оказания помощи, кемпинг и других применений вне сети.

DC Motors

Армюры являются важными компонентами в двигателях постоянного тока, которые широко используются в промышленной машине, робототехнике и электромобилях.В этих двигателях арматура вращается в магнитном поле, когда электрический ток проходит через него, генерируя крутящий момент и вызывая движение.Двигатели постоянного тока известны своим высоким стартовым крутящим моментом и точным управлением скоростью, что делает их идеальными для приложений, требующих переменной скорости и быстрого ускорения.В робототехнике и автоматизации двигатели постоянного тока, управляемые арматурой, обеспечивают точные движения и позиционирование, повышая точность и эффективность сложных задач.В электромобилях они способствуют плавному ускорению и регенеративному торможению, повышению энергоэффективности и производительности вождения.

Электромобили (EVS)

В электрических и гибридных транспортных средствах арматуры полезны для двигательных систем, которые управляют колесами.Эти арматуры генерируют высокий крутящий момент на низких скоростях, что отлично подходит для условий вождения в городе, таких как быстрые запуска и трафик.Они обеспечивают регенеративное торможение, особенность, которая восстанавливает кинетическую энергию во время торможения и превращает ее в электрическую энергию.Эта восстановленная энергия хранится в аккумуляторе транспортного средства, расширяет свой диапазон вождения и повышает общую энергоэффективность.Усовершенствованный дизайн вооружений в электромобилях обеспечивает высокую производительность, снижение потребления энергии и более низкое воздействие на окружающую среду, поддерживая глобальный переход к устойчивому транспорту.

Робототехника и автоматизация

В системах робототехники и автоматизации арматуры используются в сервоприводах и шаговых двигателях, чтобы обеспечить точное расположение и управление скоростью.Эти двигатели используются для автоматизированных производственных систем, роботизированных рук и точного механизма, где требуется высокая точность и повторяемость.Армюры в этих приложениях обеспечивают плавные и точные движения, позволяя роботизированным системам выполнять сложные задачи с последовательности и эффективностью.Их надежность и точность повышают производительность в таких отраслях, как производство электроники, автомобильная сборка и производство медицинских устройств.Приводя инновации в автоматизации, арматуры способствуют повышению эффективности работы и снижению человеческой ошибки.

Автомобильные генераторы

В автомобильных приложениях стационарные арматуры используются в генераторах для генерации мощности переменного тока, поскольку двигатель управляет вращающимся магнитным полем.В отличие от традиционных генераторов, эта конструкция устраняет движущиеся электрические контакты, снижая требования к износу и обслуживанию.Сгенерированная мощность переменного тока затем преобразуется в DC для зарядки электронных систем аккумулятора и питания автомобиля, включая огни, информационно -развлечения и единицы управления двигателями.Армюры в автомобильных генераторах спроектированы для высокой эффективности и долговечности, обеспечивая постоянный источник питания в различных условиях вождения.Эта технология повышает надежность транспортных средств и поддерживает растущий спрос на передовые электронные функции в современных транспортных средствах.

Синхронные генераторы

Синхронные генераторы, обычно используемые в электростанциях и применении сетки, включают в себя стационарные арматуры в рамках своей конструкции.Эти генераторы преобразуют механическую энергию из турбин, питаемых паром, водой или газом в электрическую мощность посредством электромагнитной индукции.Дизайн стационарного якоря повышает эффективность и снижает механическую сложность, способствуя надежной и непрерывной выработке электроэнергии.Синхронные генераторы используются для крупномасштабной передачи электроэнергии, поскольку они поддерживают постоянную частоту и напряжение, обеспечивая стабильность сетки и удовлетворяющие высокие потребности в мощности.Их роль в электростанциях лучше всего подходит для поддержки промышленных, коммерческих и жилых энергетических потребностей во всем мире.

Заключение

Изучение арматур показывает нам внутреннюю работу машин, которые питают наш мир.От понимания основных сил в игре до изучения детальной конструкции вооружений, каждая часть способствует повышению и эффективной эффективности электрических машин.Это руководство не только охватывает основы, но и объясняет последние улучшения и соображения в дизайне, которые приводят к лучшим и более экологичным машинам.
