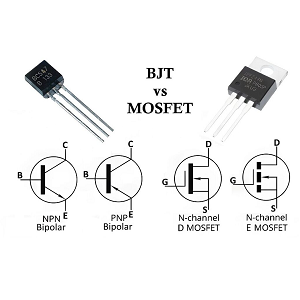

BJT против MOSFET: ключевые различия, принципы работы, типы и приложения

В этом руководстве рассказывается о двух общих частях, используемых в электронике: BJT и MOSFET.Это объясняет, что они, как они работают, и разные типы каждого.Он также показывает, где они используются, как в усилителях, коммутаторах и цифровых устройствах.Вы также узнаете о хороших и плохих сторонах обоих, так что вы можете решить, какой из них лучше для вашей схемы.

Каталог

Что такое BJT и MOSFET?

Что такое BJT?

Биполярное переходное транзистор (BJT) представляет собой основное полупроводниковое устройство, используемое как в аналоговой, так и в цифровой электронике.Он заменил вакуумные трубки в ранней электронике, помогая сделать схемы меньше, быстрее и более эффективными.BJT поставляются в двух формах, основанных на том, как расположены внутренние слои полупроводникового материала и легируются.Он работает, используя небольшой входной ток в базе, чтобы управлять гораздо большим током между коллекционером и эмиттером.Это делает BJT, контролируемое током устройством и полезным для усиления слабых электрических сигналов.В NPN BJTS электроны переносят ток, что дает эти устройства более высокую скорость и лучшую эффективность по сравнению с типами PNP, где отверстия являются основными носителями.Из-за их предсказуемого поведения и способности обрабатывать линейные изменения сигнала, BJT часто используются в аналоговых схемах, таких как амплификаторы аудио и сигналы с низким шумом.

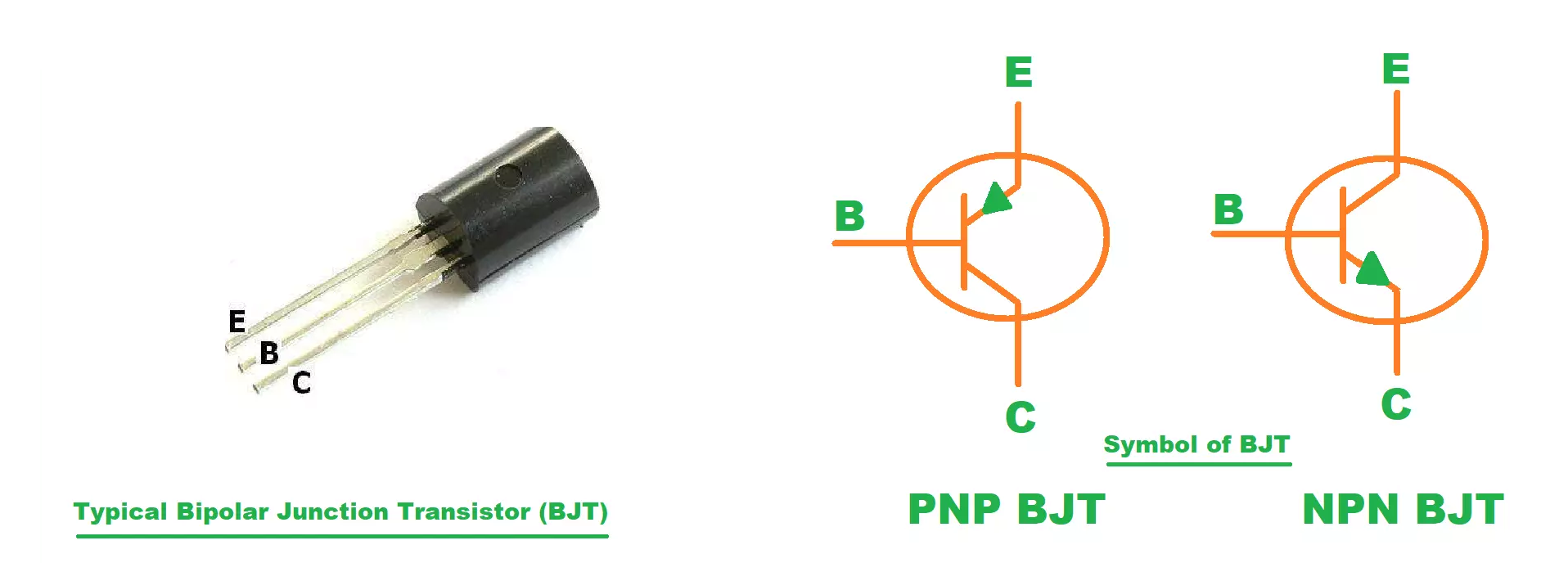

Рисунок 2. Биполярные переходные транзисторы (BJT)

Что такое MOSFET?

Полевой транзистор с оксидом металла (MOSFET) представляет собой переключатель, контролируемый напряжением, широко используемый в современной электронике.В отличие от BJT, которые нуждаются в стабильном токе на входе, MOSFET требует только напряжения у затвора для управления током между источником и канализацией.Затвор электрически изолированы от канала с помощью тонкого оксидного слоя, что позволяет устройству работать с очень низким входным током.Эта изоляция дает MOSFET высокий входной импеданс и помогает уменьшить использование мощности, особенно когда устройство не переключается.МОПЕТЫ поставляются в типах N-канала и P-канала и могут работать либо в режиме улучшения (обычно выключен), либо в режиме истощения (обычно включен).Из -за их быстрой скорости переключения, низкой потери мощности и совместимости с логическими схемами они важны для микропроцессоров, цифровых систем и эффективных преобразователей мощности.

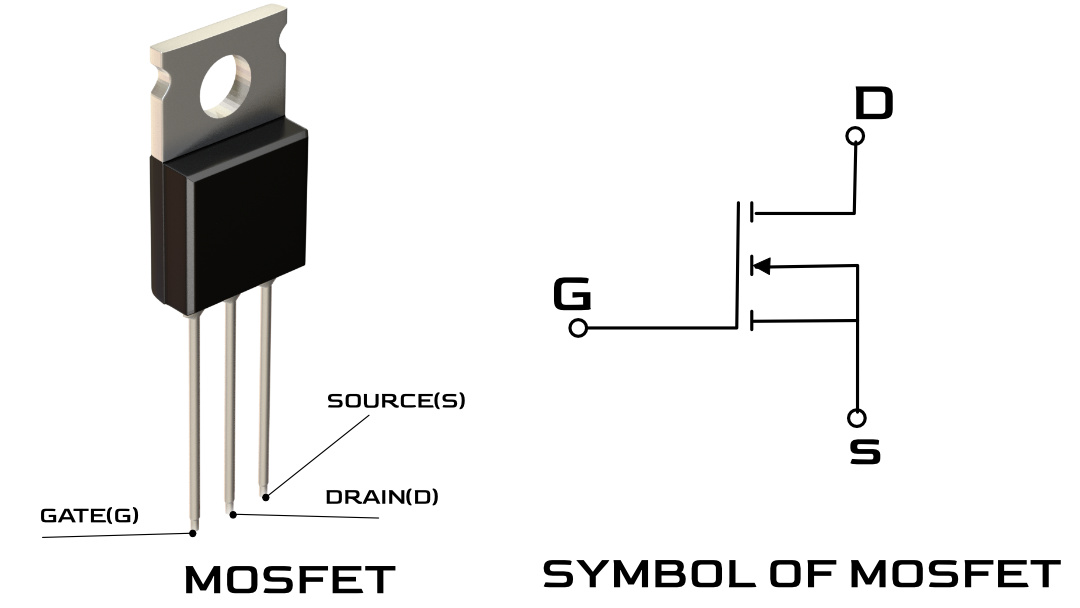

Рисунок 3. Металлические транзисторы с оксида-семинарданты (МОПЕТЫ)

Как работают BJT и MOSFET?

Как работают BJT?

Биполярное переходное транзистор (BJT) работает, используя небольшой ток в основании для контроля над гораздо большим током, проходящим от коллекционера к излучающему.В транзисторе NPN, когда между основанием и излучателем применяется небольшое прямое напряжение, электроны впрыскивают из эмиттера в основание.Поскольку основание тонкое и слегка легированное, там лишь несколько электронов рекомбинируют там;Большинство из них охвачены коллекционером из-за обратного смещенного соединения с коллектором.Это создает сильный ток коллекционера.Транзистор действует как усилитель тока, где небольшой базовый ток (i_{Беременный}) управляет гораздо большим током коллекционера (i_В)Связь между ними определяется текущим усилением β, где

Ток эмиттера (я_Эн) общий ток покидает транзистор и является суммой базовых и коллекционных токов:

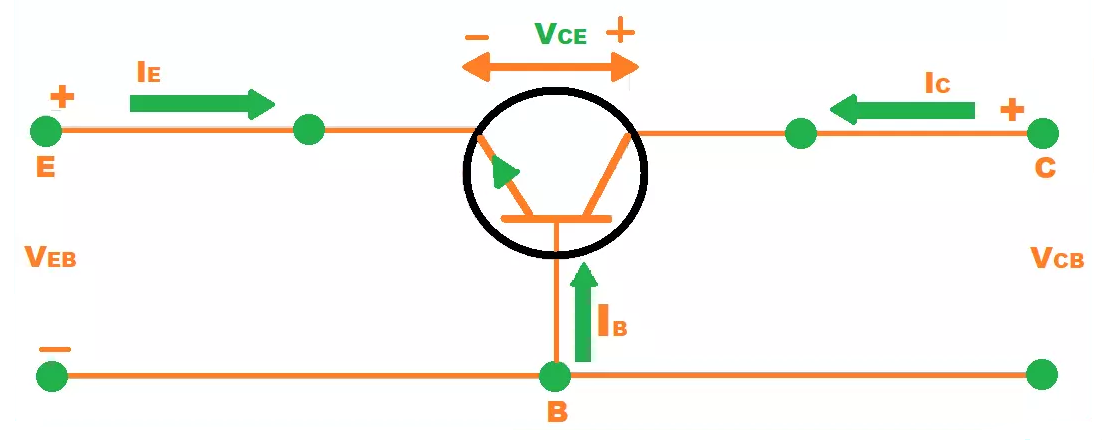

Рисунок 4. Принцип работы транзистора биполярного соединения

Как работают МОСФОВ?

MOSFET (металлический оксид-полупроводник поля транзистора) работает путем управления потоком тока между двумя терминалами (источник и канализация) с использованием электрического поля, генерируемого терминалом затвора.

В MOSFET-режиме N-канала, устройство обычно выключается, когда напряжение затвора не применяется.Когда к воротам применяется положительное напряжение, он создает электрическое поле, которое привлекает электроны к области канала в подложке P-типа.Эти электроны образуют инверсионный слой, создавая проводящий канал между источником и канализацией.Ток может затем течь, когда между этими двумя терминалами применяется напряжение.

Тонкий слой оксида между затвором и подложкой действует как диэлектрик в конденсаторе.Он электрически изолирует ворота, поэтому практически ни один ток не входит в сам ворота.Это минимизирует энергопотребление и делает устройство энергоэффективным.

Чтобы выключить MOSFET, напряжение затвора удаляется или изготавливается ноль, в результате чего канал исчезает и останавливает поток тока.МСФЕТЫ P-канала функционируют одинаково, но требуют отрицательного напряжения затвора, чтобы сформировать канал для потока тока.

Скорость переключения MOSFET зависит от того, насколько быстро можно зарядить или разряжать емкость затвора.Однако, как только устройство будет полностью включено или выключено, оно почти не потребляет мощность, что делает его идеальным для использования в цифровых логических цепях и высокоскоростных приложениях.

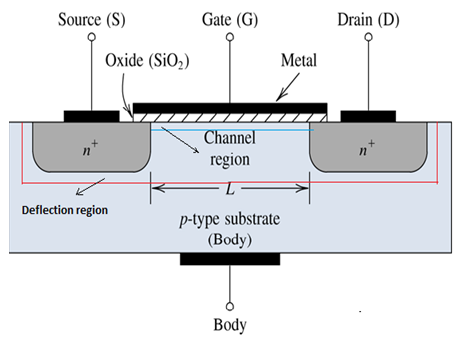

Рисунок 5. Принцип работы MOSFET

Типы BJT и MOSFET

Типы биполярных переходных транзисторов (BJT)

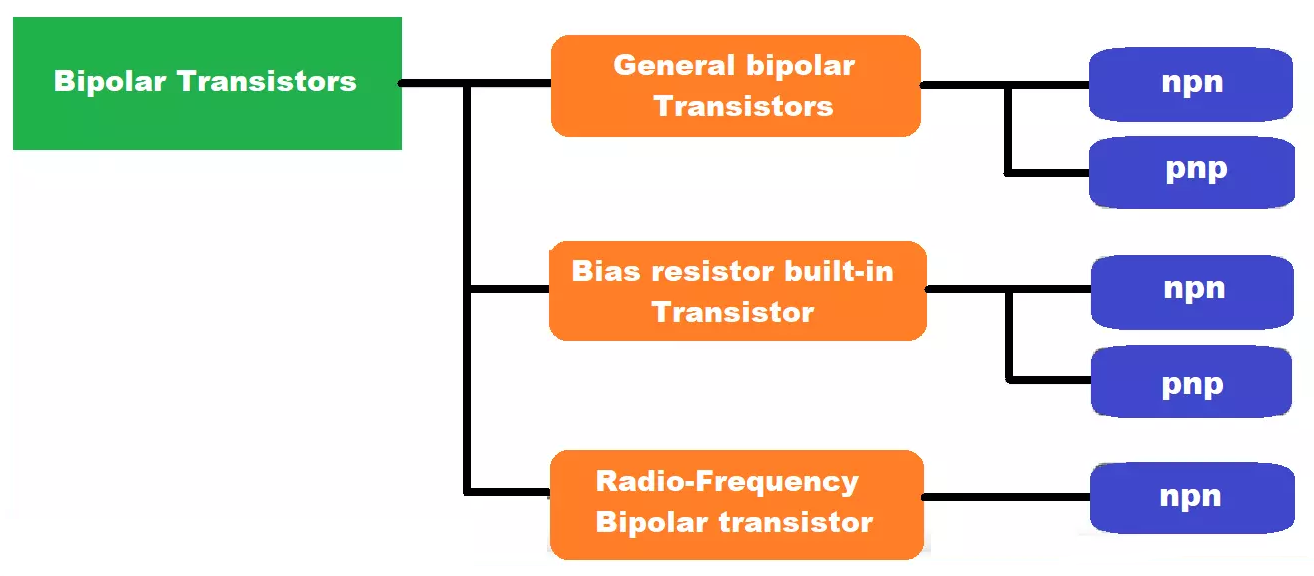

Рисунок 6. Типы BJT

• NPN транзистор

Транзистор NPN состоит из двух полупроводниковых слоев N-типа, разделенных тонким основанием P-типа.Когда к соединению с базовым эмиттер применяется передовое смещение, электроны текут из эмиттера в основание.Большинство из этих электронов смещены в коллектор, генерируя сильный поток тока.Транзисторы NPN широко используются из -за высокой подвижности электронов, что обеспечивает более быстрое переключение и лучшую производительность во многих электронных приложениях.

• ПНП -транзистор

Транзистор PNP имеет инвертированную структуру по сравнению с NPN: два слоя P-типа с основанием N-типа между ними.Когда соединение с эмиттером-базой движутся вперед, отверстия перемещаются из эмиттера в основание, а затем собираются коллекционером.Поскольку отверстия движутся медленнее, чем электроны, транзисторы PNP обычно имеют более низкий усиление тока и более медленные скорости переключения.Несмотря на это, они важны в конструкциях дополнительных цепи и часто используются для таких приложений, как переключение с низким уровнем.

Типы MOSFET и режимы эксплуатации

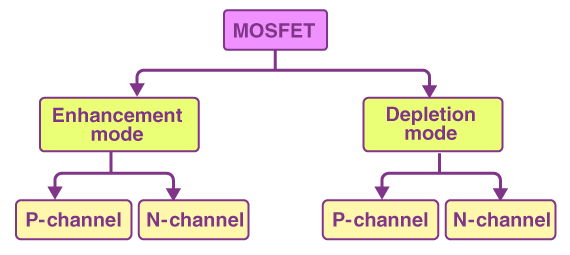

Рисунок 7. Типы MOSFET

• МОСФЕТЫ МОПАНА Улучшения

Эти транзисторы обычно выключены и требуют напряжения затвора для включения. N-канальный режим улучшения включаются путем применения положительного напряжения к терминалу затвора.Это высокоэффективные устройства, известные своими быстрыми скоростями переключения и низким уровнем устойчивости, что делает их идеальными для использования в приложениях переключения питания, регуляторах переключения, контроллеров двигателей и цифровых логических цепейПолемМСФЕТЫ Улучшения P-канала, с другой стороны, требуется отрицательное напряжение затвора для включения.Хотя они имеют тенденцию иметь более медленные скорости переключения и более высокую сопротивление, чем их N-канальные аналоги, они отлично подходят в конструкциях CMO (комплементарный металл-оксид-символ).В этих системах МСФЕТЫ P- и N-каналов работают вместе для создания логических ворот, которые практически не потребляют мощность при холостом ходу, что важно для электроники с батарейным питанием и низкой мощностью.

• МОПЕТЫ МОСФЕТА РЕЖИМОГО ДЛЯ РЕЗИЦИИ

Обычно они включены и требуют напряжения затвора для выключения. N-канальный режим истощения Провести ток по умолчанию и может быть отключен, применив отрицательное напряжение затвора.Они полезны в таких приложениях, как аналоговые схемы, источники постоянного тока или сбои, безопасные для сбоя конструкций, где желательно «всегда включенное» поведение.МСФЕТЫ РЕМЕРЕНИЯ РАЗАЦИИ P-канала Работайте аналогично, но требуют положительного напряжения затвора для выключения.Несмотря на то, что они реже используются, они выполняют важную роль в конкретных конструкциях аналоговых или защитных схем, где необходима предсказуемая проводимость по умолчанию.

Сильные и слабые стороны BJT и MOSFET

Сильные и слабые стороны BJTS

Сильные стороны	Слабые стороны
Высокая линейность и постоянное усиление для аналоговых схем	Требуется постоянный базовый ток, увеличение мощности потребление
Хорошо реагирует на небольшие входные токи (идеально подходит для аудио Презервативы, входы датчиков)	Низкий входной импеданс, что затрудняет взаимодействие с Источники с высоким импедансом
Умеренный выход тока с простым управлением	Подвержен термическому бегству без надлежащего охлаждения
Как правило	Более медленная скорость переключения по сравнению с MOSFET, ограничивая использование в быстрых цифровых приложениях
Отлично подходит для аналоговых приложений с низким шумом, таких как радио Усилители частоты и инструментов	Ограниченное входное напряжение, особенно в низком напряжении система
Легче смещать и стабилизировать в линейном режиме с правильным дизайн	Усиление (β) широко варьируется между устройствами и с температура, требующая более жесткой толерантности к схеме или конструкции обратной связи
Сильная производительность в усилителе Push-Pull и Class AB стадии	Не так масштабируется, как МОП -ф в современных интегрированных цепях или очень высокие конструкции VLSI
Предпочтительно в дискретных конструкциях транзистора, где простота и аналоговая точность приоритетов	Больший физический размер и менее эффективен в мощности Переключение, если не будет тщательно разработано с затоплением тепла и смещением

Сильные и слабые стороны МОПЕТА

Сильные стороны	Слабые стороны
Очень высокий входной импеданс;почти не нуждается в том, чтобы контроль	Легко поврежден статическим электричеством (ESD)
Легко подключиться с цифровыми логическими цепями	Нуждаются в защите цепи, чтобы предотвратить повреждение ворот
Низкое устойчивость помогает снизить потерю мощности	Ворота должны заряжать и сбросить, что замедляется Переключение на высокой скорости
Отлично подходит для устройств с низким энергопотреблением и энергосбережениями	Менее эффективно на очень высоких частотах без особых дизайн
Хорошо работает в быстрых приложениях переключения, таких как питание поставки и конвертеры	Требуется тщательное управление напряжением затвора;Слишком высокий может повредить Устройство
Используется в процессорах, графических процессорах и портативной электронике из -за небольшой размер и низкая мощность	Не надежно в высоких или экстремальных средах Если не используются специальные версии
Доступны как в N-канальных, так и в P-канальных типах для сбалансированный дизайн логики (CMO)	Может быть дороже, чем BJT в простых, низкопроизводительных аналоговое использование
Быстрое и эффективное переключение уменьшает тепло в цепях	Может показать искажение в точных аналоговых схемах, если только компенсирован

Применение BJT и MOSFET

Аналоговые цепи

В цепях, которые работают с сигналами (например, звук), часто используются BJT, потому что они дают хорошее качество сигнала и усиление.Вы найдете их в таких вещах, как усилители аудио и регуляторы напряжения.МОПЕТЫ также используются здесь, особенно когда требуется высокое сопротивление или быстрое переключение, например, в аналоговых переключателях или некоторых регуляторах напряжения.

Переключение цепей

Как BJT, так и MOSFET можно использовать для включения и выключения вещей в цепи.BJT хороши для более медленных переключателей, которые нуждаются в усилении, как в контроллерах двигателей или в простых реле.МОППЕТЫ лучше для быстрого и эффективного переключения, как в контроллерах скорости двигателя, цифровых таймеров или цепях питания.

Обработка сигнала

Когда схема должна обрабатывать небольшие, точные сигналы, как от датчиков или в фильтрах, часто выбираются BJT, потому что они стабильны и дают постоянную производительность.Морские мосфеты также могут использоваться здесь, особенно в цифровых системах, но BJT лучше, когда важна точность.

Цифровые схемы

МОПЕТЫ являются основными строительными блоками цифровой электроники.Они используются в таких вещах, как компьютерные чипы, память и логические ворота, потому что они используют очень мало питания и быстро работают.BJTS раньше были обычным явлением в старых цифровых системах, но в настоящее время в основном заменяются MOSFET.

Высокочастотные цепи

Для очень быстрых сигналов, таких как в радиоприемниках или беспроводных системах, можно использовать оба типа.BJT хорошо работают до нескольких сотен мегахерц, что делает их отличными для радиосипномов.Высокоскоростные мосфеты, такие как типы GAN или LDMOS, используются в современных высокочастотных системах, таких как радарные или коммуникационные устройства, потому что они быстро переключаются и не тратят много энергии.

Силовые схемы

В цепях, которые управляют большим количеством мощности, обычно выбираются МОП -фы для систем с более низким напряжением, таких как зарядные устройства, светодиодные фонари и мелкие преобразователи питания, они эффективны и остаются прохладными.BJTS, или их более сильные версии, такие как IGBT, все еще используются в тяжелых системах, таких как моторные приводы и промышленные машины, где они могут обрабатывать большие токи и напряжения.

Различия между BJT и MOSFET

Свойство	Биполярное переходное транзистор (BJT)	Полупроводник оксида металла Полевый эффект транзистор (MOSFET)
Классификация	Два типа: NPN и PNP	Два типа: режим улучшения (n-канал, P-канал) и Режим истощения (n-канал, P-канал)
Терминалы	База, эмиттер, коллекционер	Ворота, источник, дренаж
Тип транзистора	Биполярный транзистор	Униполярный транзистор
Зарядные перевозчики	И электроны, и отверстия	Либо электроны или отверстия
Метод управления	Контролируемое устройство	Устройство, контролируемое напряжением
Скорость переключения	До ~ 100 кГц	До ~ 300 кГц
Входной импеданс	Низкий	Высокий
Выходной импеданс	Низкий	Середина
Температурное коэффициент и параллель	Отрицательный коэффициент;Ограниченное параллельное использование	Положительный коэффициент;легко параллельно
Энергопотребление	Выше (из -за контроля тока)	Ниже (из -за контроля напряжения)
Второй предел срыва	Имеет второй предел разбивки	Нет второго срыва;Определенная безопасная операционная зона
Тепловая стабильность	Более низкая тепловая стабильность	Лучшая тепловая стабильность
Рассеяние мощности при переключении	Обычно рассеивает больше власти	Более эффективно в переключении;Нижняя диссипация

Заключение

BJT и MOSFET используются для управления потоком электричества, но они делают это по -разному.BJT используют небольшой ток для управления большим, поэтому они отлично подходят для усиления сигналов, как в динамиках или радио.МОПЕТЫ используют напряжение вместо тока и лучше для быстрого переключения и сберегательной мощности, что делает их обычными в компьютерах и устройствах с батарейным питанием.У каждого есть свои силы, BJT лучше для управления чистым сигналом, а MOSFET лучше для быстрого переключения с низким энергопотреблением.Выбор правильного зависит от того, что нужно вашей схеме: мощность, скорость, качество сигнала или экономия энергии.
