Тормозной резистор: принцип работы, типы, схемы защиты и сравнение

Тормозной резистор помогает контролировать избыточную энергию при замедлении двигателя и предотвращает опасное повышение напряжения в приводе.В этой статье вы узнаете, что делает тормозной резистор, как он работает с шиной постоянного тока и тормозным прерывателем и зачем он нужен для безопасного замедления.Вы также увидите его ключевые рейтинги, методы защиты, распространенные типы, этапы тестирования, сбои и способы использования.

Каталог

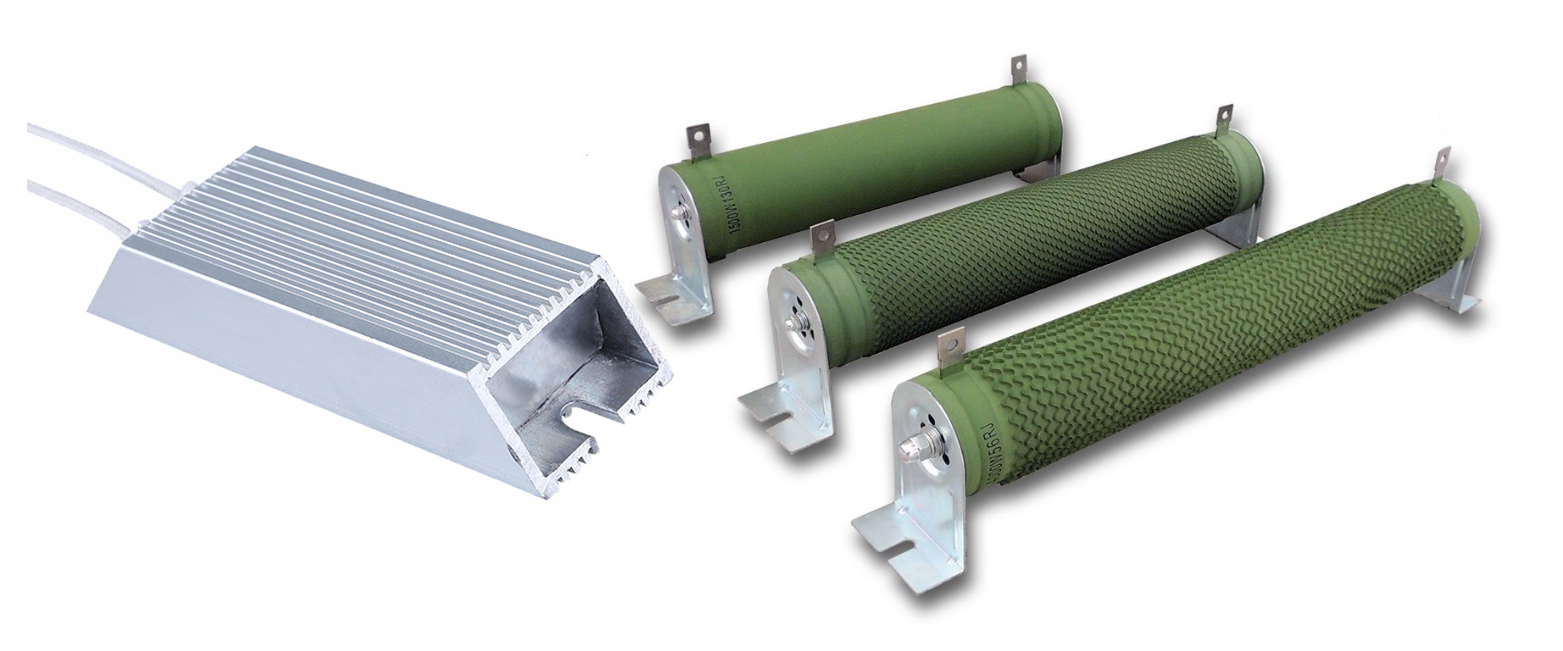

Рисунок 1. Тормозные резисторы

Что такое тормозной резистор?

Тормозной резистор — это электрический компонент, используемый в системах привода двигателя для контроля избыточной энергии во время замедления двигателя.Его основная цель — безопасно поглощать электрическую энергию, которую невозможно отправить обратно в источник питания.Тормозной резистор помогает предотвратить нестабильные уровни напряжения внутри системы привода.Он обычно используется с преобразователями частоты и сервоприводами.Преобразуя электрическую энергию в тепло, он поддерживает стабильную и контролируемую работу двигателя.

Принцип работы тормозного резистора

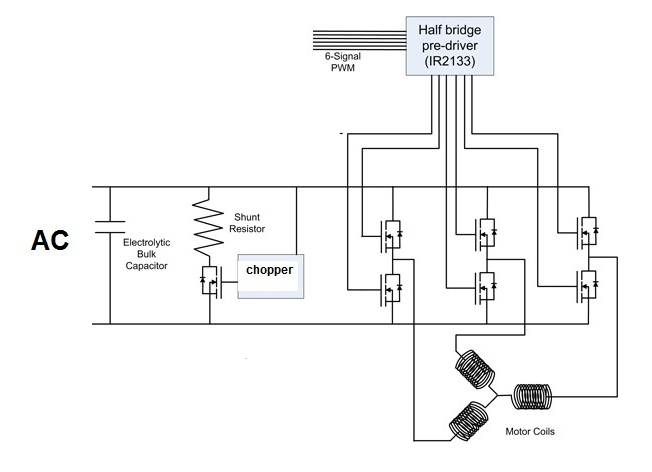

Рисунок 2. Принципиальная схема работы тормозного резистора.

Когда двигатель замедляется, он производит рекуперативную энергию, поскольку вращающийся двигатель действует как генератор.Эта энергия возвращается в шину постоянного тока приводной системы и вызывает повышение напряжения постоянного тока.Если энергию не отвести, напряжение может превысить безопасные пределы.Тормозная система используется для управления этой избыточной энергией.

Тормозной прерыватель контролирует напряжение шины постоянного тока и активируется, когда напряжение достигает заданного уровня.После активации тормозной прерыватель направляет избыточную энергию на тормозной резистор.Тормозной резистор затем рассеивает эту энергию в виде тепла.Этот процесс позволяет двигателю плавно замедляться, сохраняя при этом напряжение шины постоянного тока в безопасном диапазоне.

Технические характеристики и номиналы тормозного резистора

Спецификация	Описание
Сопротивление Значение (Ом)	Исправлено сопротивление обычно от 1 Ом до 200 Ом
Сопротивление Толерантность	Точность диапазон ±5% или ±10%
Номинальная мощность (кВт)	Непрерывный номинальная мощность от 0,1 кВт до 500 кВт
Краткосрочный Мощность	Пиковая мощность выдерживает мощность, превышающую номинальную в 10 раз в течение ≤10 с
Рабочий цикл (%)	Типичный рабочий цикл торможения 5–20%
Энергетический рейтинг (Дж)	Энергия поглощающая способность от 5000 Дж до >10 МДж
Максимум Температура поверхности	Максимум допустимая температура поверхности 375–550 °C
Эмбиент Температурный диапазон	Операционная диапазон окружающей среды от –10 °C до +40 °C
Изоляция Сопротивление	Минимум сопротивление изоляции ≥100 МОм при 500 В постоянного тока
Диэлектрик Сила	Выдерживает 2,5–4 кВ переменного тока в течение 1 минуты
Напряжение Рейтинг	Максимальный постоянный ток напряжение обычно 600–1000 В постоянного тока
Охлаждение Метод	Натуральный воздушная конвекция или принудительное воздушное охлаждение
Тепловое время Константа	Время нагрева постоянная обычно 30–300 с
Монтаж Ориентация	Предназначен для горизонтального или вертикальный монтаж
Защита Класс	Корпус рейтинг обычно IP20–IP54

Схема защиты тормозного резистора

Схема защиты тормозного резистора используется для предотвращения повреждений, вызванных ненормальными условиями эксплуатации.Основное внимание уделяется контролю нагрева и электрического напряжения во время торможения.

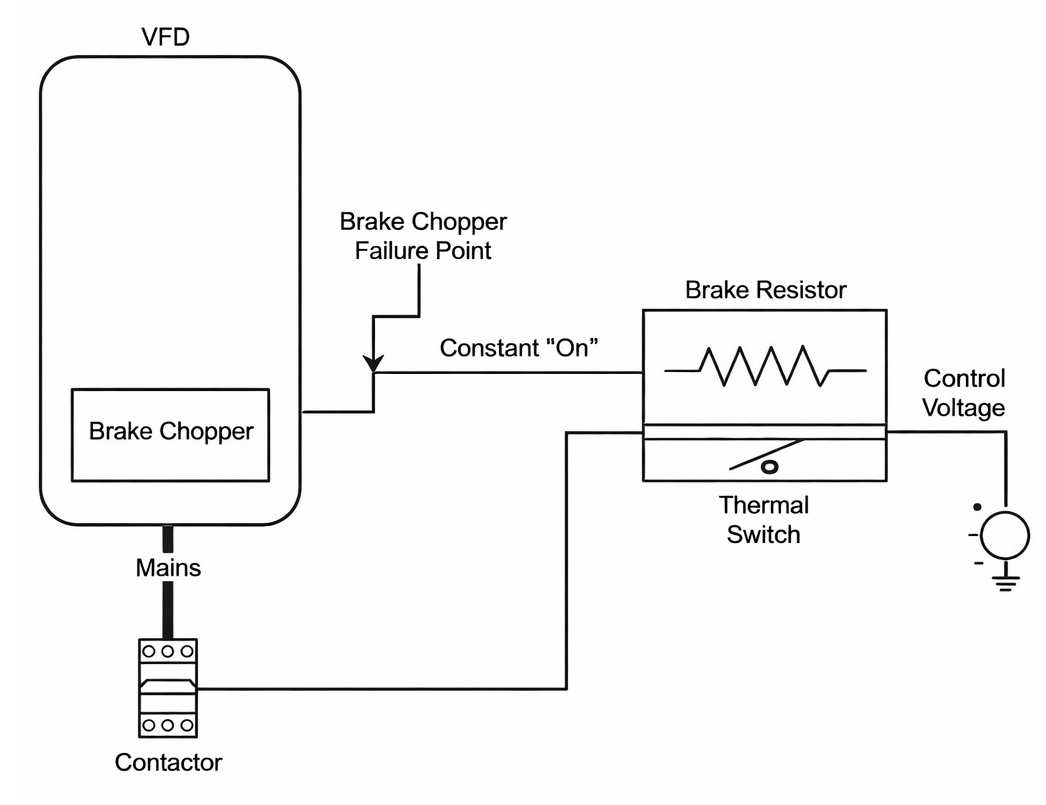

Рисунок 3. Схема защиты тормозного резистора

В этой конфигурации на корпусе тормозного резистора установлен термовыключатель.Если температура резистора превышает безопасный предел, термовыключатель размыкает цепь управления.Это действие отключает тормозной резистор путем размыкания главного контактора.Схема защиты останавливает дальнейшее рассеивание энергии и предотвращает перегрев.

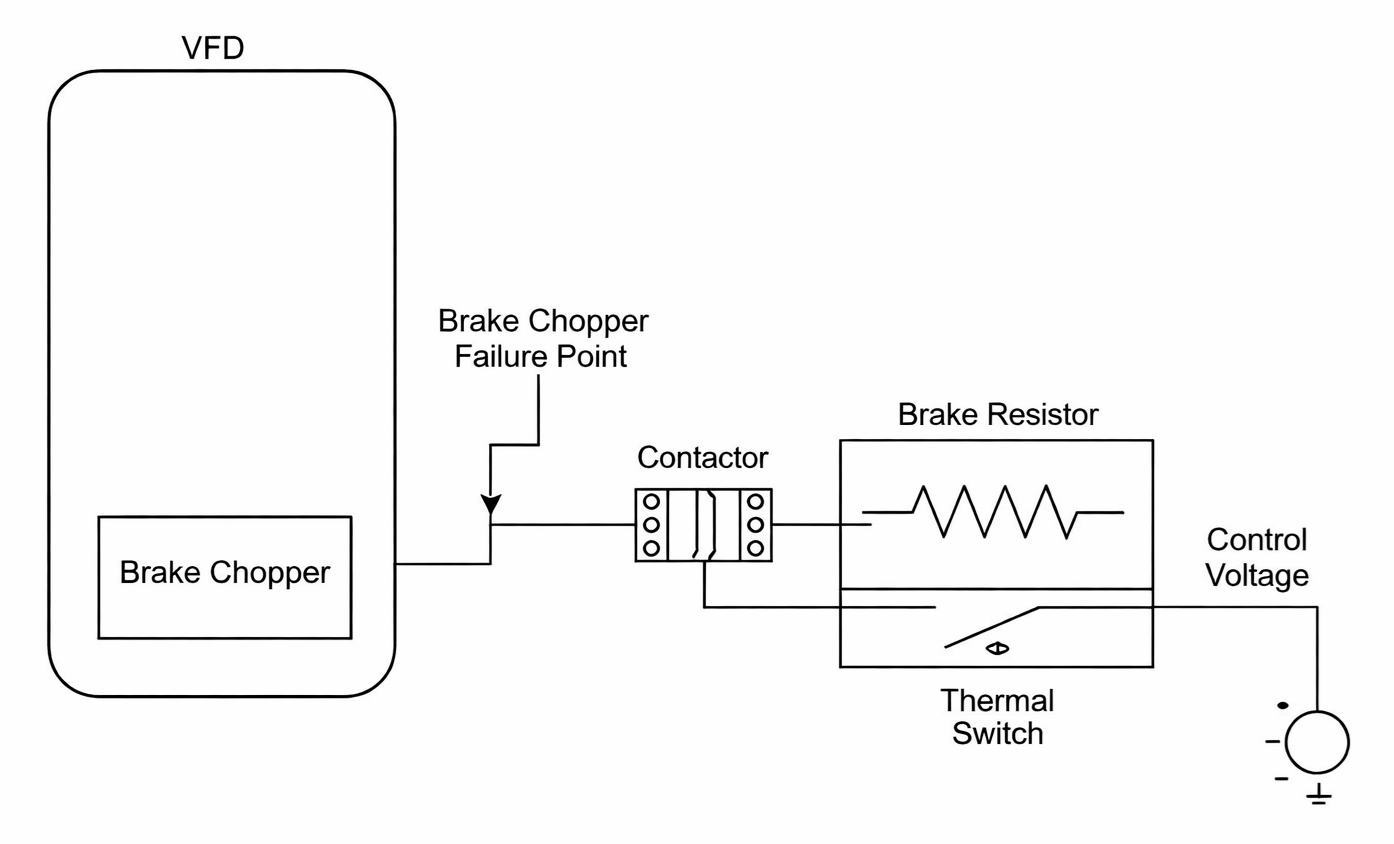

Рисунок 4. Тормозной прерыватель и цепь безопасности тормозного резистора

Эта установка добавляет контактор между тормозным прерывателем и тормозным резистором.Если тормозной прерыватель выходит из строя и остается постоянно активным, контактор изолирует тормозной резистор.Термовыключатель управляет работой контактора с помощью низковольтного управляющего сигнала.Такая конструкция ограничивает термическую нагрузку и защищает резистор от постоянной перегрузки.

Типы тормозных резисторов

Проволочные тормозные резисторы

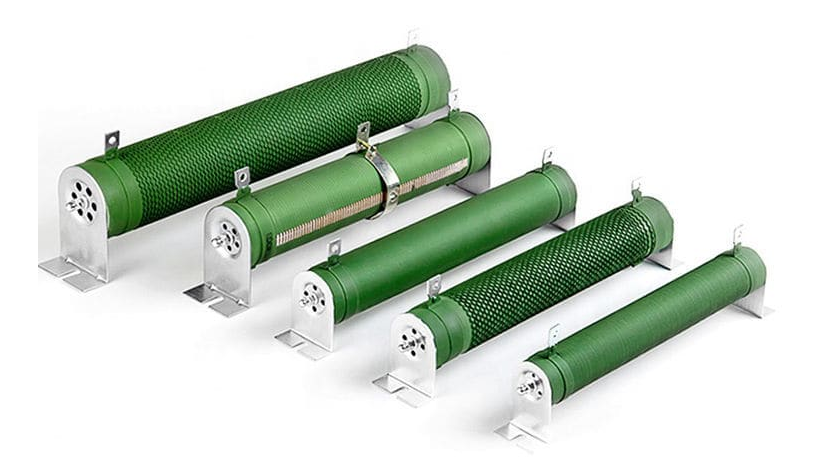

Рисунок 5. Проволочные тормозные резисторы

В тормозном резисторе с проволочной обмоткой используется резистивная проволока, намотанная на керамический или изолированный сердечник, как показано на рисунке 5. Резистивный элемент обычно открыт или покрыт защитным покрытием, позволяющим отводить тепло.Тепло выделяется непосредственно в воздух через поверхность резистора.Этот тип часто монтируется на кронштейнах или рамах с открытым потоком воздуха.По сравнению с закрытыми типами тормозные резисторы с проволочной обмоткой имеют видимую резистивную структуру.Их конструкция позволяет легко идентифицировать внутреннюю обмотку во время проверки.

Тормозные резисторы в алюминиевом корпусе

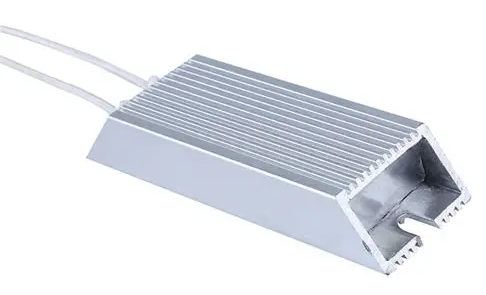

Рисунок 6. Тормозной резистор в алюминиевом корпусе

Тормозной резистор в алюминиевом корпусе заключает резистивный элемент внутри прочного алюминиевого корпуса, как показано на рисунке 6. Алюминиевый корпус действует как защита и поверхность распределения тепла.Тепло передается от внутреннего элемента к внешнему корпусу и выделяется за счет конвекции.Эти резисторы имеют компактный прямоугольный форм-фактор.По сравнению с открытыми типами с проволочной обмоткой, корпус выглядит более чистым и герметичным.

Сетчатые тормозные резисторы (нержавеющая сталь)

Рис. 7. Сетчатый тормозной резистор из нержавеющей стали.

Сеточный тормозной резистор состоит из наборных резисторных сеток из нержавеющей стали, установленных в металлическом каркасе, как показано на рисунке 7. Структура сетки создает большую площадь поверхности для выделения тепла.Воздух свободно проходит через открытую решетчатую конструкцию, отводя тепло.Такая конструкция позволяет резистору выдерживать большое количество рассеиваемой энергии.По сравнению с закрытыми конструкциями сетевые тормозные резисторы физически больше и более открыты.Их структура хорошо видна снаружи.

Проверка сопротивления тормозного резистора

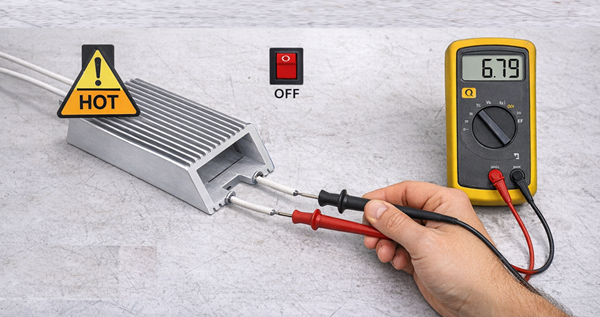

Рисунок 8. Проверка сопротивления тормозного резистора с помощью мультиметра

Шаг 1: Изоляция питания

Убедитесь, что приводная система полностью отключена.Отсоедините тормозной резистор от клемм привода.Это предотвращает неверные показания и повышает безопасность.

Шаг 2: Настройка счетчика

Установите цифровой мультиметр в режим сопротивления (Ом).Выберите диапазон, соответствующий ожидаемому значению резистора.Убедитесь, что щупы счетчика работают правильно.

Шаг 3: Измерение сопротивления

Поместите щупы на клеммы тормозного резистора.Держите датчики неподвижно, чтобы получить стабильные показания.Наблюдайте за значением сопротивления, отображаемым на измерителе.

Шаг 4. Базовая проверка «прошел/не прошел»

Сравните измеренное значение с номинальным сопротивлением резистора.Стабильное значение, близкое к номинальному значению, указывает на пройденный результат.Разрыв цепи или сильное отклонение указывают на неисправность.

Типичные неисправности тормозного резистора

Тормозные резисторы со временем могут выйти из строя из-за электрического или термического напряжения.Эти сбои часто проявляются видимыми признаками или вызывают предупреждения, связанные с приводом.

• Отказ разомкнутой цепи

Резистивный элемент может сломаться внутри, что приведет к нарушению непрерывности.Привод может сообщать о неисправностях торможения или сигналах тревоги о перенапряжении.При измерении резистор показывает бесконечное сопротивление.

• Урон от перегрева

Избыточное тепло может обесцветить корпус резистора или деформировать его.Поверхностные покрытия могут треснуть или отслоиться.Привод может ограничить операцию торможения.

• Пробой изоляции

Внутренняя изоляция может ухудшиться, что приведет к появлению путей утечки.Это может вызвать предупреждение о замыкании на землю.Физические признаки могут включать следы ожогов или следы углерода.

• Ошибка терминала или соединения

Ослабленные или поврежденные клеммы прерывают подачу тока.Резистор может выглядеть целым, но перестать работать.Аварийные сигналы движения часто появляются во время замедления.

Применение тормозных резисторов

1. Системы частотно-регулируемого привода (ЧРП)

Тормозные резисторы используются для управления энергией во время замедления двигателя.Они помогают поддерживать стабильное напряжение на шине постоянного тока.Это улучшает контроль остановки.

2. Краны и подъемники

Эти системы генерируют высокую энергию торможения при опускании груза.Тормозные резисторы безопасно поглощают эту энергию.Они поддерживают плавное и контролируемое движение.

3. Лифты и эскалаторы

Частая работа старт-стоп производит рекуперативную энергию.Тормозные резисторы управляют этой энергией во время остановки.Это поддерживает стабильное поведение при езде.

4. Конвейерные системы

Внезапные остановки и изменения нагрузки требуют контролируемого торможения.Тормозные резисторы помогают рассеивать избыточную энергию.Они стабилизируют работу привода.

Тормозной резистор, рекуперативное торможение и тормозной прерыватель

Особенность	Торможение Резистор	Регенеративный Торможение	Тормоз Чоппер
Управление энергией Метод	Конвертирует 100% энергии торможения в нагрев	Доходность 70–95% энергии в сеть	Отвлекает энергия на внешний резистор
Энергия Восстановление (%)	0%	70–95%	0%
Система Эффективность (%)	60–80%	85–95%	70–85%
Тепло Сгенерированный (относительный)	Высокий (≈100%)	Низкий (<30%)	Средний (≈80%)
Типичный постоянный ток Диапазон напряжения шины	600–1000 В постоянного тока	600–1000 В постоянного тока	600–1000 В постоянного тока
Дополнительно Количество оборудования	1 компонент	2–4 компоненты	1 полупроводниковый модуль
Время ответа	<10 ms	20–100 мс	<5 ms
Непрерывный Мощность	0,1–500 кВт	Рейтинг привода только	Рейтинг привода только
Пиковая мощность Обращение	До 10× номинальный (≤10 с)	Ограничено сетка	Ограничено резистор
Контроль Напряжение сигнала	Нет	400–480 Синхронизация сети VAC	5–15 В постоянного тока управление воротами
Установка Космос	0,02–1,5 м²	0,5–2,0 м²	Внутренний водить
Охлаждение Требование	Натуральный / принудительный воздух	Минимальный	Косвенный через резистор
Сетка Требуется подключение	Нет	Да (3-фазный)	Нет
ЭМС / Гармоническое воздействие	Нет	Высокий (IEEE 519 лимитов)	Низкий
Начальный Стоимость системы (относительная)	1× базовый уровень	3–6× базовый уровень	2–3× базовый уровень

Заключение

Тормозные резисторы защищают системы привода, безопасно отводя избыточную энергию во время замедления.Правильные размеры, правильные схемы защиты и правильный тип резистора обеспечивают надежную работу.Регулярные проверки и понимание признаков неисправности помогают поддерживать стабильное и контролируемое торможение двигателя.
