Катодный лучевый осциллограф (CRO): работа, типы и приложения

Это руководство объясняет, что такое катодный лучевый осциллограф (CRO) и как он помогает вам видеть электрические сигналы, когда они меняются со временем.Это показывает, как CRO работает внутри.Вы узнаете, как CRO превращает невидимые сигналы в видимые формы волны, которые перемещаются по экрану.Руководство также рассказывает о различных способах использования CRO, режимах, в которых он может работать, о доступных типах и о том, как CRO используются в разных приложениях.

Каталог

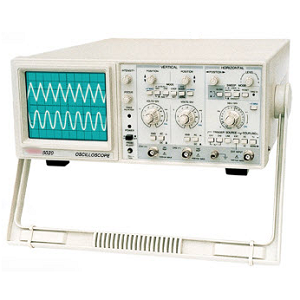

Что такое CRO?

А Катод Рэй Осциллограф, или Кронштейн, это электронный инструмент, который позволяет просматривать электрические сигналы, поскольку они меняются со временем.Он отображает эти изменения в виде движущейся линии или кривой на экране, что позволяет легко изучать невидимые изменения напряжения.CRO используются для анализа, таких как прочность сигнала, частота, фазовый сдвиг и шум.Экран отображает время вдоль горизонтальной оси и напряжения вдоль вертикальной оси.Когда применяется сигнал напряжения, результирующая форма волны отражает, как этот сигнал ведет себя на момент момента.Это помогает обнаружить неисправности, анализировать время между частями схемы или проверить, правильно ли функционирует конструкция.

Поскольку Cros может быстро реагировать и демонстрировать даже быстрые изменения в сигналах, они полезны в таких задачах, как настройка радиосвязи, осмотр источников питания и анализ быстрых импульсов.Вы можете настраивать чувствительность и управления временем, чтобы увеличить определенные части сигнала или для установки более длинных сигналов на экране.Скорость, простота и точность устройства оставляли его актуальным в лабораториях, классных комнатах и ​​ремонтных мастерских на протяжении десятилетий.

Блок -схема Cro

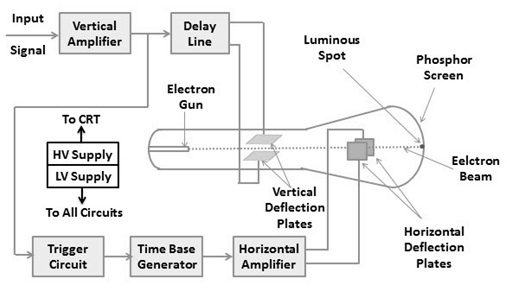

Рисунок 2. Блок -схема Cro

Эта диаграмма показывает, как работает осциллограф катодного луча (CRO) и что внутри него.Во -первых, Входной сигнал идет в Вертикальный усилитель, что укрепляет сигнал, поэтому его можно показать четко.Тогда он проходит через Линия задержкиПолемЭта задержка дает CRO достаточно времени, чтобы начать перемещать луч через экран, прежде чем появится сигнал, так что вы можете увидеть начало формы волны.Анонца электронный пистолет, питается как на высоком, так и низком напряжении, создает и направляет луч электронов.Этот луч проходит через вакуумную трубку и попадает на экран, который светится там, где пух ударяет.

А вертикальные пластины Переместите луч вверх и вниз в зависимости от напряжения сигнала.В то же время, горизонтальные отклонения Переместите луч слева направо со временем.Это создает форму волны на экране.А схема триггера Убедитесь, что движение луча начинается в одной и той же точке сигнала каждый раз, поэтому изображение остается устойчивой.А Временный базовый генератор создает восходящее напряжение, которое перемещает луча горизонтально, и горизонтальный усилитель Укрепляет это напряжение для пластин отклонения.

Строительство Cro

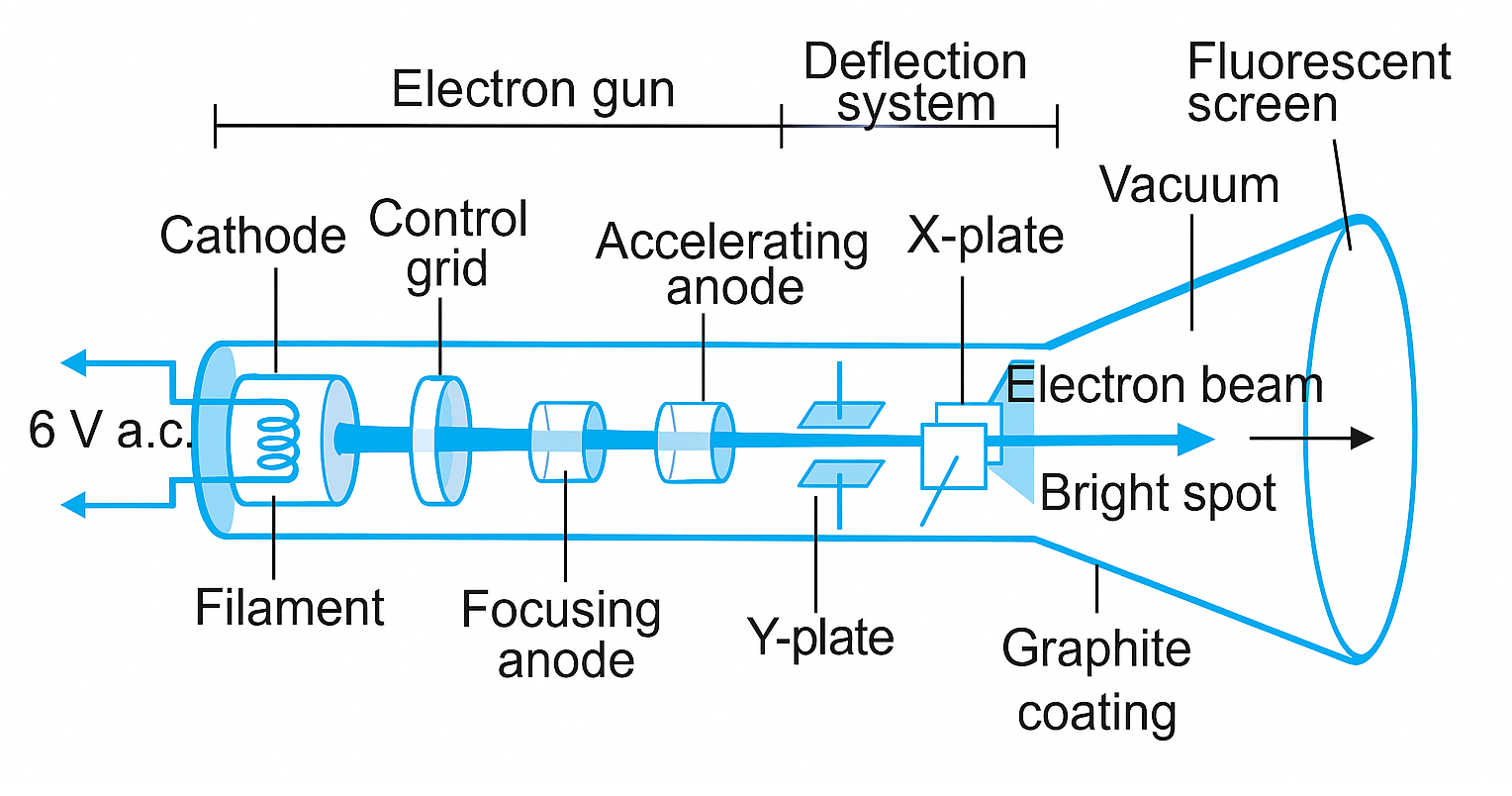

Рисунок 3. Строительство Cro

Основной частью CRO является катодная пробирчатая трубка (CRT), которая создает и управляет пучком электронов для рисования сигнала.Давайте посмотрим на различные части, которые делают эту работу.

Катодная луча трубка (ЭЛТ)

Трубка катодных лучей является наиболее важной частью Cro.Он выполняет две основные задания: он обрабатывает сигнал и показывает его на экране.Внутри ЭЛТ нет воздуха (это вакуум), который помогает электронам свободно двигаться.Анонца электронный пистолет На одном конце создает тонкий луч электронов.Этот луч проходит через трубку и попадает на экран с другой стороны.Где бы ни попадал луч, экран загорается.Есть Металлические тарелки Внутри это перемещает луч вверх, вниз, влево или вправо.Это позволяет CRO рисовать формы волны на экране.CRT тщательно построен, поэтому формы, которые вы видите на экране, соответствуют реальному сигналу, без искажений.

Электронный пистолет

Электронный пистолет создает и управляет электронным лучом.У него есть несколько частей.А нити (Как в лампочке) становится горячим, когда через него проходит небольшой электрический ток.Это нагревает катод, который затем выпускает крошечные частицы, называемые электроныПолемА контрольная сетка находится рядом с катодом.Он контролирует, сколько электронов разрешено, что меняет как Яркий лучПолемЗатем фокусировка и ускоряющие аноды ускоряют электроны и тянут их в плотный лучПолемВсе эти детали должны быть осторожно отрегулированы.Даже небольшие изменения напряжения могут повлиять на форму или ясность изображения на экране.

Переклонные пластины

Внутри ЭЛТ есть две пары металлических пластин.А Y-пластины Переместите луч вверх и внизПолемОни реагируют на входной сигнал (то, что вы измеряете).А X-пластины Переместите луч стороны в сторонуПолемОни обычно получают постоянный сигнал времени.По мере перемещения луч, он прослеживает форму сигнала на экране.Из -за этой настройки вы можете увидеть, как изменяется сигнал с течением времени.Пластины предназначены для равномерного реагирования, поэтому дисплей остается точным.

Флуоресцентный экран

В конце трубки находится экран, покрытый фосфором, материал, который светится при ударе электронами.Это сияние - это то, что вы видите как след или яркое пятно на экране.Экран может светиться зеленым или синим, в зависимости от типа используемого фосфора.Он слегка изогнут, чтобы уменьшить искажение изображения и облегчить его видеть под разными углами.Сила луча и тип покрытия влияют на то, насколько ярко и резко выглядит изображение.

Стеклянная конверт

Все детали ЭЛТ заключены в сильную стеклянную раковину.Это не дает воздуха и поддерживает вакуум, который необходим для перемещения электронов без помех.Внутренние стены покрыты тонким слоем проводящего покрытия (например, графит), который помогает безопасно направлять неиспользованные электроны и сохранять стабильный балки.Если это вакуумное уплотнение ломается, ЭЛТ перестает работать должным образом и не может быть исправлено.

Как работает CRO?

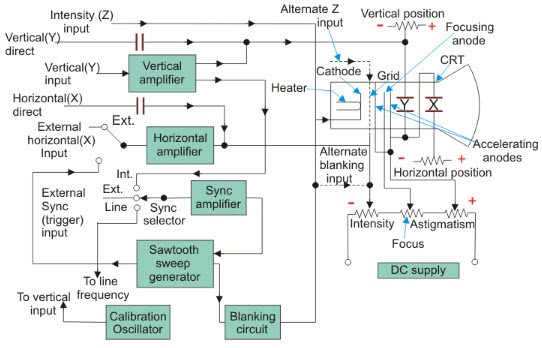

Рисунок 4. Работа CRO

Работа катодного луча осциллографа вращается вокруг генерации и управления электронным пучком для визуального отображения электрических сигналов.Внутри ЭЛТ (катодная пробирчатая труба), нагретый катод излучает электроны, которые затем ускоряются путем ускорения анодов и формируются в узкий луч с использованием фокусируя элементыПолемЭтот луч направлен на экран с покрытием фосфора, где он создает видимое место, когда он ударяется.Вертикальное движение этого луча контролируется вертикальные пластины, которые получают входной сигнал через Вертикальный усилительПолем

Поскольку сигнал изменяется, напряжение на этих пластинах изменяется, в результате чего луча соответственно отклоняется вверх и вниз.В то же время, горизонтальные отклонения приводятся в действие рампы напряжения от Генератор развертки пилотушки, что усиливается горизонтальный усилитель, заставляя луч двигаться слева направо с постоянной скоростью.Это создает базу времени, позволяя CRO отображать, как входной сигнал меняется с течением времени.А Синхронизированный усилитель гарантирует, что развертка начинается в последовательной точке в каждом сигнальном цикле, стабилизируя форму волны на экране.Дополнительные схемы, такие как Цепи Предотвратить нежелательные следы во время возврата.В целом, эта установка позволяет CRO преобразовать электрические сигналы в визуальную форму волны для анализа.

Cro -режимы операции

Катодный лучевой осциллограф (CRO) может работать в разных режимах, чтобы помочь с различными видами измерений сигнала.Каждый режим имеет особое использование в зависимости от того, что вы хотите увидеть или измерить.

• Режим Y-T (напряжение против времени)

Это наиболее часто используемый режим на CRO.Это показывает, как напряжение сигнала меняется с течением времени.Вертикальная линия (ось Y) показывает напряжение, а горизонтальная линия (ось X) показывает время.Это полезно для просмотра таких вещей, как звуковые волны, электронные импульсы или любой сигнал, который меняется со временем.

• X-Y режим

В этом режиме Cro вытягивает один сигнал против другого.Вместо времени на оси x он использует еще один сигнал напряжения.Это полезно для сравнения двух сигналов одновременно.Например, если два сигнала не синхронизированы (или вне фазы), этот режим показывает это ясно.Это также может создать интересные формы, называемые лиссаджоушнными паттернами, которые помогают вам изучить взаимосвязь между двумя сигналами.

• Двойной режим

Этот режим позволяет вам одновременно увидеть две формы волны.Это полезно, если вы хотите сравнить сигналы, такие как вход и выход схемы.CRO делает это либо, быстро переключаясь между двумя каналами (так быстро, как это выглядит так, будто оба всегда включены), либо с помощью двух отдельных электронных балок (в Cros в двух лучах).Таким образом, вы можете проверить, как две части системы ведут себя сразу.

• Режим развертки

Режим развертки относится к тому, как CRO управляет левым направлением движения дисплея, что является временной базой.Развертка перемещает луч по экрану с устойчивой скоростью, поэтому вы можете увидеть, как изменяется сигнал с течением времени.Вы можете отрегулировать скорость развертки, чтобы увеличить или находить на сигнал.Вы также можете установить триггер, поэтому волна начинается в одной и той же точке каждый раз, давая вам устойчивую, чистую картину вместо прыжков или дрейфующего.

Типы Cro

Существует несколько типов CRO, чтобы соответствовать различным техническим требованиям:

Аналог cro

Аналоговый катодный лучевой осциллограф (CRO) - это традиционный тип осциллографа, который использует аналоговые электронные компоненты для отображения сигналов.Когда применяется сигнал, он отображается непосредственно на экране без каких -либо задержек.Это делает аналоговый CRO очень быстрым и идеальным для наблюдения сигналов, которые меняются непрерывно и быстро, например, в аудио или радиосвязи.Формы волны отображаются в виде гладких, непрерывных линий.Тем не менее, одним из основных ограничений аналоговых CRO является то, что они не могут сохранить или сохранить формы волны.Как только сигнал исчезает, он ушел с экрана и не может быть рассмотрен.Из-за этого аналоговые CRO не подходят для захвата редких или недолговечных сигналов, которые происходят быстро и не повторяются.

Цифровое хранилище осциллограф (DSO)

Цифровой осциллограф хранения, часто называемый DSO, представляет собой современный тип CRO, который преобразует аналоговые сигналы в цифровые данные, используя специальный компонент, называемый аналоговым цифровым преобразователем.Как только сигнал находится в цифровой форме, DSO может сохранить его в памяти, отображать его на экране и позволить паузу, воспроизводить или увеличивать сигнал для подробного анализа.Эта функция делает DSO полезным для захвата коротких, редких или одноразовых событий сигнала, которые пропустит аналоговый CRO.DSO также обычно поставляются с расширенными функциями, такими как автоматические измерения, курсоры для точных показаний и опции для подключения к компьютерам или USB -дискам для сохранения данных.Из -за их возможностей для хранения и анализа DSO широко используются как в образовании, так и в отрасли для широкого спектра приложений.

Смешанный сигнальный осциллограф (MSO)

Смешанный сигнальный осциллограф, или MSO, представляет собой тип цифрового осциллографа, который может одновременно обрабатывать как аналоговые, так и цифровые сигналы.Он сочетает в себе функции осциллографа цифрового хранилища с дополнительными каналами, которые предназначены для чтения цифровых сигналов, которые обычно находятся в форме двоичных значений либо на или выключение, 1 или 0. Это делает MSOS очень полезным для анализа систем, которые включают оба типа сигналов, такие как микроконтроллеры, цифровые логические цифры и FPGA.С помощью MSO вы можете просматривать аналоговые сигналы наряду с цифровыми сигналами на одном экране, что облегчает видеть, как взаимодействуют разные части системы.Например, вы можете проверить, когда включается цифровой сигнал управления и наблюдать, как реагирует аналоговая часть схемы.Это делает MSO мощным инструментом для работы с современными электронными системами, которые смешивают аналоговые и цифровые технологии.

Преимущества и недостатки Cro

Преимущества	Недостатки
Дисплей сигнала в реальном времени	Громоздкий дизайн из -за ЭЛТ, что делает их большими и тяжелыми
Высокая полоса пропускания позволяет точно отслеживать быстрые сигналы	Нет встроенного хранилища или автоматизации, ручной интерпретации необходимый
Обеспечивает точные измерения амплитуды, времени и частота	Более крутая кривая обучения, требует понимания различных управление
Поддерживает двойной и многоканальный просмотр	Высокие внутренние напряжения представляют риски безопасности, особенно Во время высоковольтных испытаний
Прочная конструкция, особенно версии CRT, может длиться В течение десятилетий	Техническое обслуживание и ремонт сложны из -за вакуумной трубки компоненты

Приложения

Вот несколько распространенных способов, которыми они используются:

•Вещание

Cros очень полезны в радио и телевидении.Они помогают проверить силу и качество сигналов в AM и FM -радио, а также в видеосистемах.Глядя на сигналы на экране, они могут убедиться, что сигналы ясны и работают должным образом.Если что -то не так, CRO может помочь найти и быстро решить проблему.

• Электроника

В электронике Power Cros помогает изучить, как ведут себя круги при включении и выключении, или когда мощность внезапно меняется.Эти внезапные изменения называются «переходными процессами».Cros может показать, как быстро или медленное переключатель работает, и работают ли системы управления правильно.Это очень важно при проектировании систем, таких как инверторы или расходные материалы.

• Научные исследования

В научных лабораториях CRO используются во время экспериментов для рассмотрения электрических сигналов.Например, они могут быть использованы для проверки того, как ведут себя волны в цепях или изучать такие вещи, как магнитные или звуковые волны.Это помогает понять, как реагируют разные системы в разных условиях.CRO делает невидимые сигналы легко увидеть и учиться.

• Автомобильная и авионика

Крос также помогает в транспортных средствах и самолетах.Многие используют их, чтобы взглянуть на сигналы от датчиков, систем зажигания или контрольных единиц.Если автомобильный двигатель или система самолета работают неправильно, CRO может показать, где разрушается сигнал.Это облегчает поиск и исправление проблем быстро и безопасно.

• Медицинские устройства

Многие используют CRO в медицинских машинах, таких как ЭКГ (которые показывают сердцебиение) и ЭМГ (которые показывают мышечную активность).CRO показывает паттерны электрических сигналов в организме, помогая с диагнозом и убедившись, что машины работают правильно.Это очень важно для ухода за пациентами и безопасности.

Заключение

CRO - это полезный инструмент, который позволяет вам увидеть, как электрические сигналы меняются со временем, рисуя сигналы на экране.Он использует электронный луч и специальные пластины внутри вакуумной трубки, чтобы сделать сигнал видимым.Каждая часть Cro, от усилителя до триггера и экрана, работает вместе, чтобы ясно показать сигнал.Различные режимы позволяют вам просматривать сигналы по -разному, и вы можете выбрать между основными аналоговыми моделями или передовыми цифровыми типами.Несмотря на то, что он имеет некоторые ограничения, CRO все еще используется сегодня, потому что он быстрый, точный и полезен для проверки цепей, решения проблем и систем тестирования во многих областях.
