Полное руководство по микроконтроллеру ATMEGA328P: функции, архитектура, разгона и приложения

Это руководство объясняет все, что вам нужно знать о микроконтроллере Atmega328P, небольшом, но мощном чипе, используемом во многих электронике.Вы узнаете, что он делает, как это работает, как его подключить и где он используется.Независимо от того, делаете ли вы школьный проект, создаете робота или используете доску Arduino, это руководство поможет вам понять, почему ATMEGA328P является таким популярным выбором в электронике.

Каталог

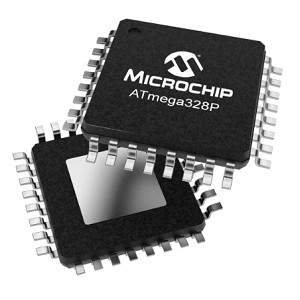

Обзор микроконтроллера ATMEGA328P

А Atmega328p, сделанный Microchip Technology, представляет собой 8-битный микроконтроллер из семейства AVR.Он хорошо известен для балансировки скорости и эффективности питания, особенно на устройствах с батарейным питанием.Он работает по архитектуре RISC (сниженные наборы инструкций) и строится с использованием технологии CMOS, которая помогает уменьшить использование мощности, при этом поддерживая быструю обработку.Большинство инструкций завершаются всего за один тактовой цикл, что позволяет чипе доставлять до 1 MIP на МГц.Эта эффективность является ключевой причиной того, что ATMEGA328P часто используется в системах с низким энергопотреблением, которые по-прежнему требуют надежной производительности.

С такими функциями, как преобразование аналога в цифровое преобразование, последовательная связь (USART, SPI, I²C) и поддержка прерываний, чип хорошо подходит во всем, от простых гаджетов до более сложных промышленных контроллеров.Он работает до 20 МГц и работает в диапазоне напряжений от 1,8 до 5,5 В, что делает его гибким во многих аппаратных установках.Память включает в себя 32 КБ вспышки, 1 КБ eEPROM и 2 КБ SRAM, достаточно для обработки сложных алгоритмов и данных.Он также включает в себя встроенные периферийные устройства, такие как таймеры, таймер наблюдения и счетчики, которые повышают надежность системы.Одним из наиболее узнаваемых видов использования является на доске UNO Arduino.Его способность масштабироваться от прототипов к конечным продуктам делает его прочной основой для широкого спектра встроенных применений.

Особенности и производительность ATMEGA328P

ATMEGA328P построен на компактной, но мощной архитектуре вычислительных вычислений (RISC), поддерживая 131 отдельные инструкции.Большинство этих инструкций выполняются в одном тактовом цикле, что позволяет микроконтроллеру достигать уровней производительности до 16 миллионов инструкций в секунду (MIPS) при работе на тактовой скорости 16 МГц.Эта высокая эффективность делает ATMEGA328P хорошо подходить для применений, требующих скорости обработки и низкого энергопотребления.В основе его возможностей обработки находятся 32 8-битных регистров общего назначения, которые напрямую подключены к арифметической логической единице (ALU), что позволяет более быстро и более гибко манипулирование данными.ATMEGA328P включает в себя двухцелевой аппаратный множитель, повышая производительность для арифметических операций для приложений, включающих обработку сигналов, системы управления и обработку данных датчиков.Микроконтроллер работает в статическом режиме, позволяя ему поддерживать стабильную производительность в широком диапазоне условий работы, включая различные уровни активности системы.Эта стабильность ценна в встроенных системах, где состояния питания и нагрузки на задачи могут динамически колебаться.

Архитектура памяти ATMEGA328P предназначена для эффективной поддержки как хранения кода, так и обработки данных времени выполнения.Он включает в себя 32 КБ программируемой флэш-памяти внутри системы, которая обеспечивает самопрограммирование через бортовой загрузчик и поддерживает до 10000 циклов записи.Эта функция позволяет выполнять обновления прошивки непосредственно на устройстве без необходимости физического удаления или инструментов внешнего программирования.Микроконтроллер обеспечивает 1 КБ eEPROM, предлагая до 100 000 циклов записи/стирания, что делает его идеальным для хранения данных нелетующих конфигурации или пользовательских настроек, которые необходимо сохранять между циклами питания.Дополнение этого составляет 2 КБ SRAM, которая обрабатывает временные данные, такие как переменные, стеки и буферы во время обработки.

Чтобы обеспечить безопасную и гибкую разработку, ATMEGA328P включает в себя несколько полезных функций безопасности.Они включают заблокированные разделы загрузки для предотвращения несанкционированной модификации кода, считываемых возможностей, вопиющих в флэш-памяти для эффективных обновлений прошивки и загрузчика встроенной загрузки, который обеспечивает установку или модернизацию прошивки через стандартные последовательные интерфейсы, устраняя необходимость для специализированных внешних программистов.Для точных задач по времени и планированию микроконтроллер оснащен надежной системой аппаратных таймеров: два 8-битных таймера и один 16-битный таймер, каждый из которых оснащен функциями сравнения и захвата.Эти таймеры важны для создания точных сигналов модуляции ширины импульса (ШИМ), выполнения времени событий и управления запланированными задачами.Такие возможности ценны в таких приложениях, как управление двигателем, генерация сигналов и протоколы связи.

Конфигурации конфигураций конфигураций микроконтроллера Atmega328p

Микроконтроллер ATMEGA328P доступен в двух основных конфигурациях PIN -кода, которые варьируются в зависимости от типа пакета.Эти конфигурации включают TQFP (Тонкая Quad Plat Package) и MLF (Микроэнергетическая рама), также известная как QFN (Quad Flat No-Lead), оба из которых функция 32 булавкиПолемОбе версии используют 32-контактный макет, но физически различаются по форм-фактору.Внутренняя функциональность контактов остается последовательной в этих пакетах с идентичным назначением сигнала и нумерацией.

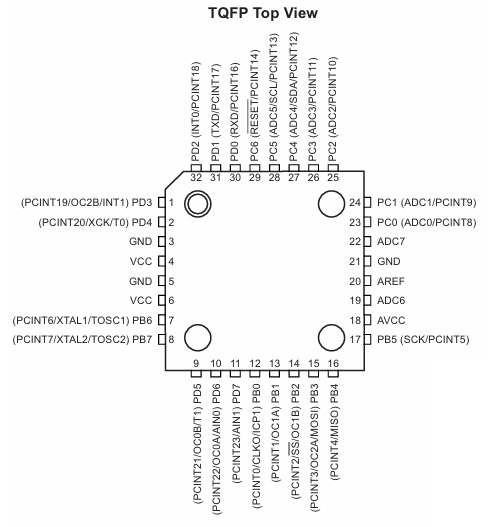

Рисунок 2. ATMEGA328P TQFP PINOUT

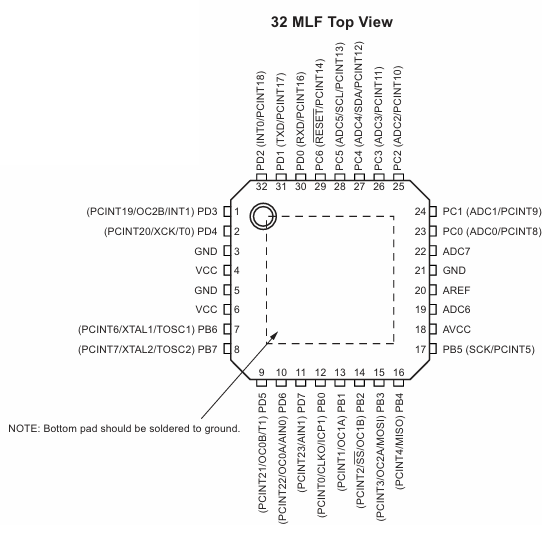

Рисунок 3. ATMEGA328P MLF PINOUT

Описания выводов

Венчурной

Поставляет цифровую питание в чип.

Гнездо

Подключается к земле.

Порт B (PB7: 0) - XTAL1, XTAL2, TOSC1, TOSC2

Порт B представляет собой 8-битный входной/выходной порт с внутренними резисторами (включенная индивидуально на контакт).Это может как источник, так и ток раковины с сбалансированной силой привода.При использовании в качестве входного и вытянутого внешнего тока порта источники порта, если включены подтягивания.Во время сброса штифты порта B заходят в режим с высоким импедансом (Tri-State), независимо от статуса часов.PB6 и PB7 могут использоваться для функций осциллятора на основе настройки предохранителя часов.При использовании внутреннего генератора RC и обеспечения асинхронного таймера/counter2 (через AS2 -бит), PB6 и PB7 действуют как TOSC1 и TOSC2.

Порт C (PC5: 0)

Порт C представляет собой 7-битный двунаправленный порт ввода-вывода с внутренними подтягиванием (выбираемый на PIN-код).Пятники имеют сильные, сбалансированные характеристики привода.Если штифт тянет низко извне и включено подтягивание, он истощает ток.Во время сброса булавки входят в режим Tri-State.

PC6 / RESET

PC6 функционирует либо в виде общего входного штифта, либо штифта сброса.Если предохранитель RSTDISBL не запрограммирован, PC6 действует как вход сброса.Низкий сигнал длится дольше, чем определенная минимальная продолжительность, запускает сброс (даже без бегущих часов).Если предохранитель запрограммирован, штифт используется в качестве обычного ввода.

Порт D (PD7: 0)

Порт D представляет собой 8-битный двунаправленный порт, также с выбираемыми подтягивающими резисторами и сбалансированной прочностью выхода.Как и другие порты, он истощит ток при извне натягивается низко (если включены подтягивания) и входит в режим Tri-State во время сброса.

AVCC

AVCC поддерживает аналого-цифровой преобразователь (ADC), PC3: 0 и ADC-каналы 6 и 7. Он должен быть подключен к VCC, даже если ADC не используется.При использовании ADC подключите AVCC к VCC через фильтр низкого уровня.Обратите внимание, что Pins PC6 - PC4 по -прежнему использует цифровой VCC.

Aref

Это вход аналогового эталонного напряжения для АЦП.

ADC7: 6 (только пакеты TQFP и QFN/MLF)

В версиях пакета TQFP и QFN/MLF эти контакты служат аналоговыми входами для ADC.Они питаются с помощью аналогового питания напряжения и функционируют как 10-битные каналы ADC.

Электрические характеристики микроконтроллера ATMEGA328P

Параметры	Мин	Тип	Максимум	Единица
Рабочая температура	–55		125	° C.
Температура хранения	–65		150	° C.
Напряжение на любом штифте, кроме сброса по отношению к земле	–0.5		VCC + 0,5	V.
Напряжение на сбросе по отношению к земле	–0.5		+13.0	V.
Максимальное рабочее напряжение		6,0		V.
Ток постоянного тока на булавку ввода/вывода		40.0		магистр
DC Current VCC и GND PINS		200.0		магистр
Ток инъекции в VCC = 0V			± 5,0	магистр
Ток инъекции в VCC = 5V			± 1,0	магистр

Архитектура и внутренние блоки ATMEGA328P

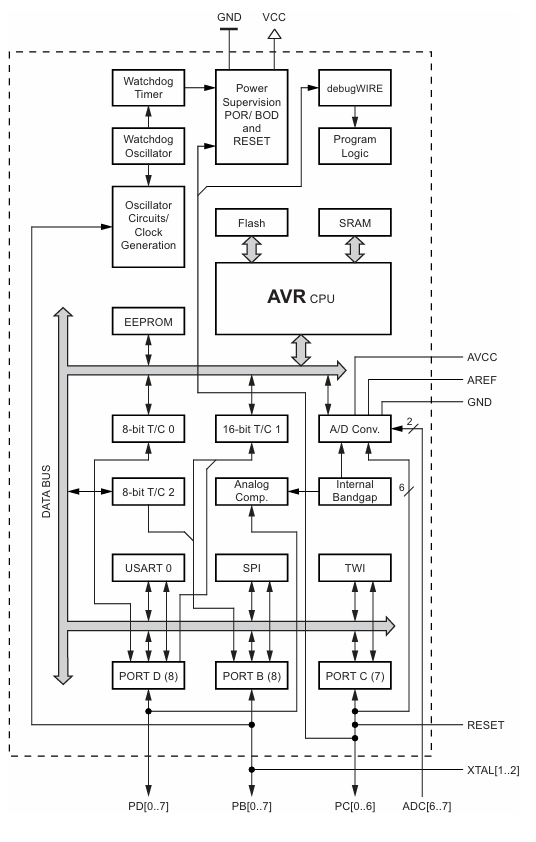

Рисунок 4. Архитектура и внутренние блоки ATMEGA328P

В основе Atmega328p является AVR CPU CORE, который соединяет 32 регистра общего назначения непосредственно с Арифметическая логическая единица (Alu).Эта архитектура позволяет получить доступ к двум регистрам в пределах одного тактового цикла, улучшая скорость выполнения и общую эффективность микроконтроллера.ЦП центрально расположен в системе и подключается к различным блокам памяти и периферическим модулям через внутреннюю шину данных, как показано на диаграмме.Система памяти включает три основных типа.Флэш-память, с объемом 32 т.п.н., хранит прошивку и поддерживает самопрограммирование для обновлений в поле. EepromРазмер в размере 1 кб, сохраняет данные, даже когда питание теряется, что делает его идеальным для хранения постоянных конфигураций.SRAM, с 2 КБ пространства, служит временной рабочей памятью MCU, обеспечивая обработку данных во время активных операций.Все три типа памяти отображаются в внутреннюю шину данных системы, обеспечивая быстрый доступ и связь с ЦП.

ATMEGA328P интегрирует несколько периферийных устройств, которые расширяют ее функциональность.Он включает в себя два 8-битных таймера (T/C0 и T/C2) и один 16-битный таймер (T/C1), которые используются для точного хронометража, модуляции ширины импульса (ШИМ) и подсчета событий.Аналог-цифровой преобразователь (ADC) обеспечивает восемь входных каналов и 10-битное разрешение, предлагая точную выборку аналоговых сигналов от датчиков или внешних входов.Ссылка на внутреннюю полосу и аналоговый компаратор поддержки стабильных ссылок на напряжение и сравнения аналоговых сигналов.Возможности общения надежны, с три ключ интерфейсы: USART Для последовательной связи, SPI для высокоскоростного синхронного обмена данными и Тви (Также известный как I²C) для подключения к внешней периферийной установке в течение двух проводов.Эти модули тесно связаны с портами ввода/вывода (порт B и порт C), обеспечивая гибкость в проектировании системы.Блок -схема четко иллюстрирует эти взаимосвязи, показывая, как течет данные между периферийными устройствами и ядром AVR.

Чтобы обеспечить стабильность системы, включен таймер наблюдения, работающий с собственным осциллятором для сброса микроконтроллера, если программное обеспечение не отвечает.Это важно в встроенных системах, которые должны работать без присмотра в течение длительных периодов времени.Система прерываний повышает отзывчивость, позволяя немедленным реакциям как на внутренние события (например, переполнение таймера или преобразования АЦП) и внешние входы (такие как изменения PIN).Управление энергетикой является еще одной ключевой силой Atmega328p.Микроконтроллер поддерживает несколько режимов сна, которые снижают энергопотребление за счет отключения неиспользованных модулей при сохранении необходимых состояний системы.Функции, как Сброс включения (PO) и Коричневое обнаружение (BOD) Помогите поддерживать надежную работу во время запуска и при колеблющихся условиях напряжения.Генерация часов обрабатывается либо через внутренние генераторы, либо внешние кристаллы, подключенные с помощью XTAL, обеспечивая гибкость в балансировке производительности с энергоэффективностью.ATMEGA328P-это хорошо интегрированный микроконтроллер с оптимизированной внутренней архитектурой, которая сочетает в себе эффективное управление памятью, богатую периферийную поддержку и расширенные функции энергосбережения.

Сравнение с другими микроконтроллерами AVR

Устройство	Вспышка	Eeprom	БАРАН	Размер вектора прерывания
Atmega328p	32 КБ	1 кб	2 кб	2 инструкции слова/вектор
Atmega48a	4 кб	256 б	512 б	1 инструкция Word/Vector
Atmega48pa	4 кб	256 б	512 б	1 инструкция Word/Vector
Atmega88a	8 кб	512 б	1 кб	1 инструкция Word/Vector
Atmega88pa	8 кб	512 б	1 кб	1 инструкция Word/Vector
Atmega168a	16 КБ	512 б	1 кб	2 инструкции слова/вектор
ATMEGA168PA	16 КБ	512 б	1 кб	2 инструкции слова/вектор
ATMEGA328	32 КБ	1 кб	2 кб	2 инструкции слова/вектор

ATMEGA328P Microcontroller Applications

Системы управления промышленным оборудованием

ATMEGA328P является популярным выбором на фабриках и других промышленных средах, где машины необходимо управлять автоматически.Он работает как маленький мозг, который помогает машинах следовать конкретным инструкциям.Например, он может считывать данные от датчиков, таких как датчики температуры или детекторы движения, а затем принимать решения, такие как включение двигателя или открытие клапана.Поскольку чип может обрабатывать многие входные и выходные соединения, он может управлять несколькими частями системы одновременно.Это также хорошо работает с таймерами, поэтому действия могут произойти в нужное время.Это важно в таких местах, как сборочные линии, где машины должны двигаться и останавливаться точно.Он также достаточно силен, чтобы работать в местах, где может быть много электрического шума или тепла, которые распространены в промышленных условиях.

Моторные блоки управления

ATMEGA328P отлично подходит для управления двигателями, которые используются во многих современных машинах и гаджетах.Будь то вращение колеса робота, перемещение рук беспилотника или питание конвейерной ленты, этот чип может выполнять работу.Он может контролировать, как быстро двигатель вращается, в каком направлении он поворачивается, и даже гладко остановить его.Это возможно, потому что чип имеет нечто, называемое модуляцией ширины импульса.Подумайте об этом, как повернуть легкий диммер вверх и вниз, очень быстро, чтобы изменить яркость.ATMEGA328P использует аналогичную идею для управления тем, сколько питания переходит в двигатель.Это обеспечивает плавные изменения скорости и лучше контролировать движение.Это ключевая причина, по которой этот чип так распространен в роботизированных проектах и ​​автоматических машинах.

Поставки питания мощности управления и переключения питания (SMP)

ATMEGA328P также используется для управления электрической мощностью внутри устройств.В современной электронике важно тщательно управлять мощностью, особенно в устройствах, которые используют батареи или должны быть энергоэффективными.Чип может контролировать напряжение и ток с помощью датчиков, а затем регулировать, сколько питания обеспечивается.Одним из примеров приведен в режиме переключателя поставки питания (SMPS), которые являются специальными схемами, которые изменяют электричество от одной формы на другую при сохранении энергии.ATMEGA328P помогает управлять при включении и выключении питания, что делает весь процесс более эффективным.Он также может проверить такие проблемы, как перегрев или пирожные пики, и при необходимости отключить вещи, чтобы предотвратить повреждение.Это делает его разумным выбором для связанных с питанием задач в зарядных устройствах, светодиодных драйверах и устройствах с батарейным питанием.

Чтение сигнала и обработка данных (аналоговые/цифровые сигналы)

Другим полезным навыком ATMEGA328P является чтение и обработку сигналов от внешнего мира.Многие датчики, такие как датчики температуры, датчики света и датчики давления, отправляют сигналы в качестве напряжений.Они называются аналоговыми сигналами.Чип может прочитать их через свой встроенный АЦП (аналого-цифровой преобразователь), который превращает эти сигналы в цифровые значения, которые может понять микроконтроллер.После прочтения сигнала ATMEGA328P может выполнять простую обработку.Например, если температура становится слишком высокой, она может включить вентилятор.Или, если датчик света обнаружит, что становится темным, он может включить светодиод.Это делает чип идеальным для таких устройств, как погодные станции, системы домашней автоматизации и интеллектуальные гаджеты, которые должны реагировать на изменения в окружающей среде.

Дисплей и управление интерфейсом

Многие устройства нуждаются в способе, чтобы люди могли видеть информацию или давать инструкции.ATMEGA328P может обрабатывать оба.Он может отображать данные о небольших экранах, таких как ЖК -дисплеи, светодиодные дисплеи или даже небольшие OLED -панели.В то же время он может прочитать то, что делают пользователи, нажимая кнопки, поворачивая ручки или постукивая сенсорную панель.Эта способность «разговаривать» как с пользователем, так и с машиной делает ее отличной для создания простых панелей управления и интерфейсов.Например, в цифровом термостате ATMEGA328P может отображать текущую температуру и позволить пользователю изменить настройки.Это также может звучать или мигание, чтобы дать обратную связь.Поскольку он поддерживает протоколы связи, такие как I²C, SPI и UART, он может легко подключаться к другим чипам и дисплеям.

Разработка коммерческого встроенного продукта

Поскольку это доступно, надежно и не использует много энергии, ATMEGA328P используется во многих коммерческих продуктах.Это хорошо подходит для всех видов устройств от небольших гаджетов в вашем доме до инструментов, используемых на фабриках.Он может обрабатывать основные задачи управления без необходимости дополнительных сложных деталей, что помогает сохранить низкие затраты.Многим нравится чип, потому что он маленький и хорошо работает в простых системах.Например, интеллектуальный выключатель света или цифровой таймер может иметь Atmega328p внутри.Это также полезно в продуктах, которые работают на батареях, потому что он может перейти в спящий режим, чтобы сэкономить энергию.Это делает его ярким выбором для всего, от устройств умного дома до носимых устройств до измерения инструментов.

Главный чип в Arduino uno

Если вы когда -либо использовали доску UNO Arduino, вы уже работали с Atmega328P.Это основной чип, который запускает все программы, которые вы загружаете.Arduino сделал этот чип очень популярным, создав простой способ написать и загружать код, используя Arduino IDE (среду кодирования, благоприятную для начинающих).ATMEGA328P достаточно мощный для обработки проектов, но достаточно прост для новичков.Есть также тысячи бесплатных библиотек и примеров в Интернете, что облегчает использование этого чипа для управления двигателями, датчиками чтения, светодиодов и многого другого.Его широкое использование в образовании и прототипировании является одной из причин, по которой он стал таким важным микроконтроллером.

ATMEGA328P Микроконтроллер Пакет

Микроконтроллер ATMEGA328P доступен в двух различных типах пакетов, предлагая гибкость для различных требований к проектированию.

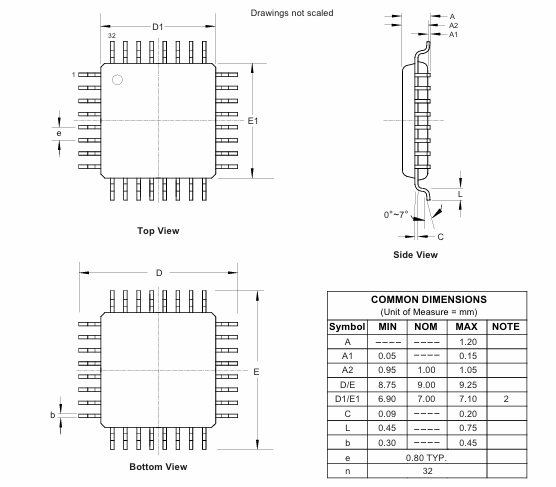

Рисунок 5. ATMEGA328P TQFP Пакет

А MA Package микроконтроллер Atmega328p относится к тонкому плоскому пакету с 32 литерами (TQFP).Этот пакет имеет размер тела 7 мм × 7 мм, толщину тела 1,0 мм и синхронизация 0,5 мм.Он спроектирован как тонкопрофильный пластиковый четырехводимый плоский пакет, с лидерами, простирающимися от всех четырех сторон.Пакет TQFP обычно используется в приложениях, которые требуют простоты обработки во время сборки и где плата имеет достаточную площадь поверхности, чтобы приспособиться к обучению.Его тонкий профиль делает его подходящим для продуктов, где высота является рассмотрением, например, в компактной потребительской электронике или встроенных системах с ограничениями корпуса.

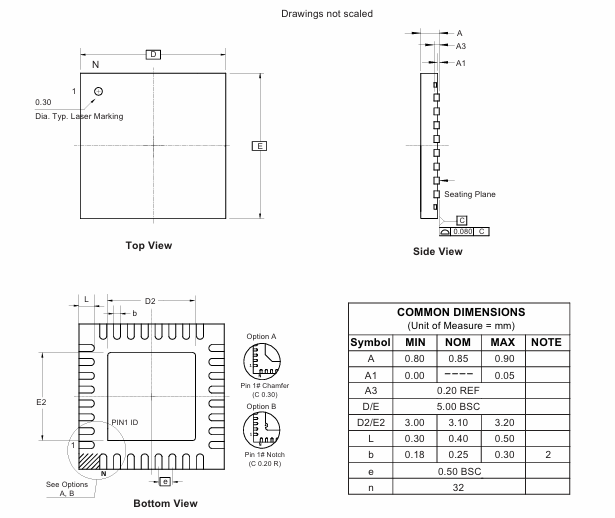

Рисунок 6. ATMEGA328P QFN Package

А PN Package это 32-листь, квадратная плоская версия без лида (QFN) микроконтроллера ATMEGA328P.Он поставляется в меньшем форм -факторе с размером тела 5 мм × 5 мм и тем же синщелом 0,5 мм.В отличие от TQFP, пакет QFN не имеет выступающих лидов;Вместо этого он оснащен прокладками под пакетом для пайки поверхности.Эта конструкция обеспечивает уменьшенную площадь на печатной плате и улучшает тепловые и электрические характеристики.Компактный размер и эффективное рассеяние тепла делают пакет QFN хорошо подходить для применений с ограниченным пространством, таких как носимые устройства, устройства IoT и конструкции схемы высокой плотности.

Заключение

ATMEGA328P выделяется своим превосходным балансом эффективности обработки, универсальной периферийной конфликты, низкого энергопотребления и экономической эффективности.С такими функциями, как производительность на основе RISC, гибкая обработка ввода-вывода, богатые интерфейсы связи и поддержка программирования внутри системы, она продолжает питать широкий спектр приложений от промышленной автоматизации до интеллектуальных потребительских устройств.В этом руководстве подчеркивается, почему ATMEGA328P остается краеугольным камнем в разработке встроенной системы, предлагая как надежность, так и адаптивность между бесчисленными сценариями дизайна.
