Комплексное руководство по компаратору LM311D

Эта статья входит в компаратор напряжения LM311, высокоскоростной компонент с низкой мощью, оптимизированный для точного обнаружения напряжения и быстрой реакции.Он идеально подходит для таких приложений, как кондиционирование сигнала и конверсии аналого-цифровой.Его адаптивность низкого входного тока и широкого диапазона напряжения делает его универсальной для использования в системах связи, датчиках и автоматических схемах управления.Надежная производительность LM311 в различных условиях подчеркивает его промышленную устойчивость, и мы рассмотрим его ключевые функции, включая модели САПР, совместимость с различными логическими системами и практические идеи, чтобы помочь вам максимизировать его интеграцию для повышения производительности системы.

Каталог

Модель САПР

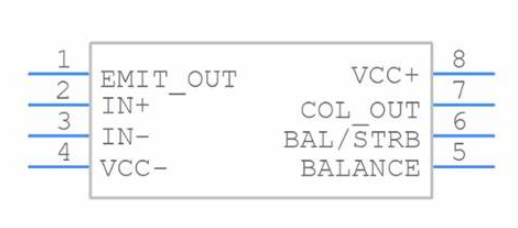

Символ

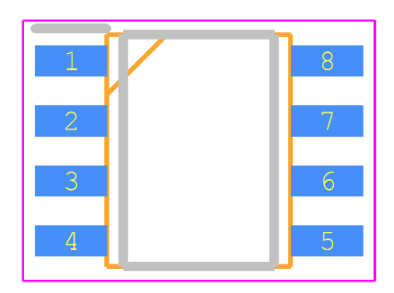

След

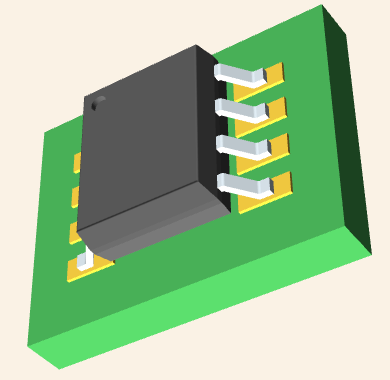

3D Структурная модель

Обзор LM311D

АLM311dАдаптируемость сияет благодаря своей способности поддерживать широкий спектр источников питания.Его конструкция обеспечивает эффективную работу с двумя полярными поставок, обычно используемыми для эксплуатационных усилителей, таких как ± 15 В, и он также легко адаптируется к 5 В логическим системам.Эта гибкость повышает его роль в многочисленных электронных приложениях, что позволяет вам создавать цепи, которые гармонизируют как аналоговые, так и цифровые элементы.Тонкое преимущество заключается в использовании этой совместимости для оптимизации сложных процессов проектирования.

LM311D выделяется с широкой совместимостью, охватывающей большинство логических цепей TTL и MOS.Этот характерный позиционирует его как динамический компонент как в установленных, так и в современных электронных средах.Простота интеграции этого компаратора в структуру смешанного сигнала, где сосуществуют несколько логических семейств, ценится за снижение сложности взаимодействия схемы и ускорения графической шкалы разработки.

Имея способность непосредственно управлять лампами и реле, LM311D может обрабатывать до 50 В при токе 50 мА.Этот атрибут примечателен для приложений, где компаратор непосредственно управляет периферийными устройствами, позволяя автоматическим системам управления.Эффективность LM311D в выполнении этих задач резонирует в промышленных контекстах, где часто проверяется его надежность в различных условиях.В основном заслуживает внимания функция входной и выходной изоляции, которая дает вам большую широту в архитектуре системы.Обеспечивая, что компаратор может управлять грузоподъемными нагрузками без помех, вы можете добиться более последовательной и надежной работы, демонстрируя проницательное понимание препятствий для потенциальных интерференций сигнальных помех в сложных системах.

Характеристики LM311D

Особенность	Спецификация
Максимальный входной ток	150 NA
Максимальный ток смещения	20 NA
Дифференциальный диапазон входного напряжения	± 30 В.
Энергопотребление	135 МВт при ± 15 В
Напряжение снабжения	От +5 В до ± 15 В
Выходной ток	50 мА

Спецификации

Тип	Параметр
Статус жизненного цикла	Активный (последний обновлен: 7 месяцев назад)
Время выполнения завода	25 недель
Устанавливать	Поверхностное крепление
Монтажный тип	Поверхностное крепление
Пакет / корпус	8 SOIC (0,154, ширина 3,90 мм)
Количество булавок	8
Масса	4.535924G
Количество элементов	1
Рабочая температура	0 ° C ~ 70 ° C.
Упаковка	Трубка
Код JESD-609	E4
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	8
Код ECCN	Ear99
Тип	Общее назначение
Терминальная отделка	Никель/палладий/золото (Ni/pd/au)
Максимальная диссипация власти	710 МВт
Терминальная позиция	Двойной
Терминальная форма	Крыло Печата
Количество функций	1
Напряжение снабжения	15 В
Базовый номер детали	LM311
Подсчет штифтов	8
Вывод типа	DTL, MOS, Open-Collector, Open-Emitter, RTL, TTL
Операционное напряжение питания	15 В
Количество схем	1
Номинальный ток снабжения	7,5 мА
Рассеяние власти	710 МВт
Выходной ток	50 мА
Максимальный ток снабжения	6ma
Задержка распространения	200 нс
Крыжительный ток	7,5 мА
Включить время задержки	200 нс
Время ответа	200 нс
Напряжение - подача, одно/двойной (±)	5 В ~ 30 В ± 2,5 В ~ 15 В
Выходной ток на канал	200pa
Входное напряжение (VOS)	7,5 мВ
Отрицание напряжения подачи - nom (vsup)	-15V
Усиление напряжения	106.02db
Средний ток смещения - макс (IIB)	0,3 мкА
Максимальный входной ток	250NA
Двойное напряжение питания	9 В
Входной смещение ток	250NA
Напряжение - входное смещение (макс)	7,5 мВ @ ± 15 В.
Ток - входной смещение (макс)	0,25 мкА @ ± 15 В.
Высота	1,25 мм
Длина	5 мм
Ширина	4 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

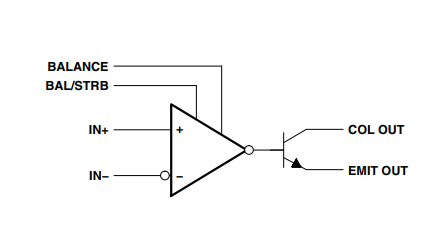

Функциональная блочная диаграмма

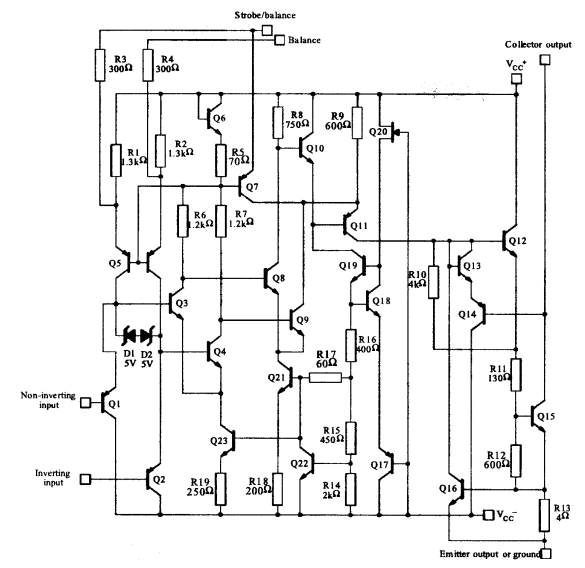

Схематическая диаграмма

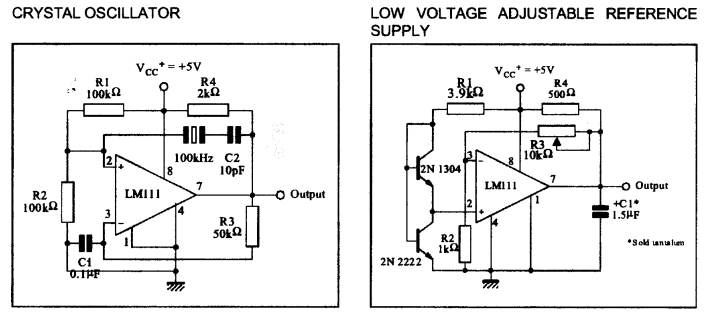

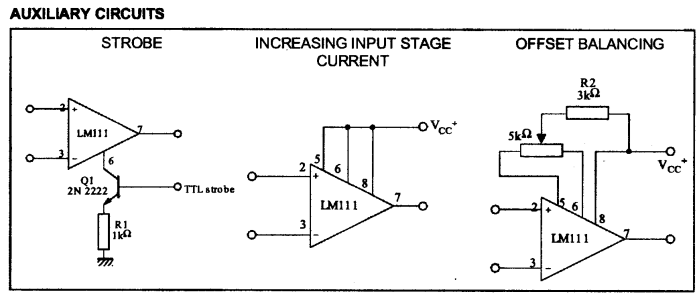

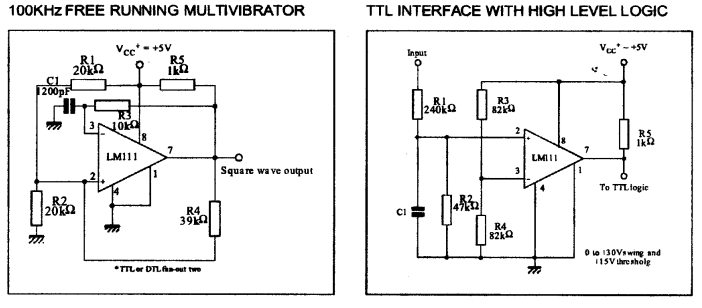

Типичная схема усиления

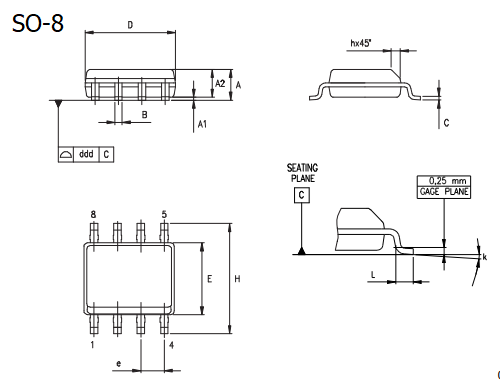

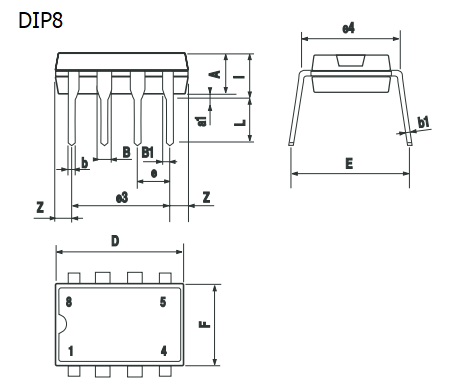

Упаковка

Производитель LM311d

Stmicrolectronics выделяется в полупроводниковых технологиях, используя глубокое мастерство в микроэлектронике для стимулирования прогресса.С обширными производственными возможностями и обширным портфелем IP, Stmicroelectronics поддерживает свои позиции в отрасли.Демонстрируя опыт в технологии системы на чипе (SOC), они умело интегрируют различные технологические области, воплощая сущность современной технологической конвергенции.

В качестве динамического влияния в микроэлектронике Stmicroectertronics возглавляет инновации с помощью передовых методов.Эти методы не только повышают существующие технологии, но и прокладывают путь к новаторским достижениям в связи с общением, эффективностью и масштабируемостью.Технология «Системная на чипе» играет важную роль в их наборе решений, предлагая интеграцию множества функций в единственном чипе.Такая интеграция уточняет дизайн продукта, экономит затраты и повышает эффективность производительности.

DataSheet PDF

LM311D DataShings:

LM111,211,311.pdf
