DS1307 Модуль RTC: компоненты, приложения и спецификации

В этом руководстве исследует модуль DS1307 в реальном времени (RTC), элемент для точного ведения розыгрыша в широком диапазоне электронных систем.Обычно используемые в таких устройствах, как компьютеры и серверы, DS1307 обеспечивает надежное управление временем через свой встроенный контроллер, кварцевый кристаллический резонатор и генератор.В этом руководстве мы рассмотрим его внутренний дизайн, ключевые технические функции, методы взаимодействия и приложения, демонстрируя, как он поддерживает точность даже при минимальном энергопотреблении.

Каталог

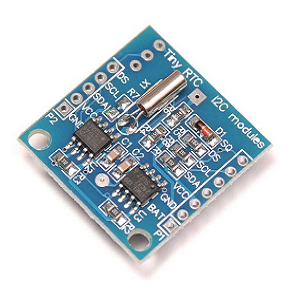

Обзор модуля RTC DS1307

А DS1307 RTC Module предлагает удивительно эффективный вариант для поддержания точных измерений времени, интеграции связи I2C, чтобы максимизировать функцию.Центральный в своих возможностях, он имеет всеобъемлющие десятичные (BCD) и календарь с кодируемым бинарным кодированием в сочетании с 56-байтовой нелетучими SRAM для эффективного сохранения данных.Через автобус I2C вы можете получить информацию по секундам, минутам, часам, дням, датам, месяцам и годам, предоставляя чувство контроля в поисках данных.Функция BCD Clock/Calendar создается для упрощения представления времени и манипуляций, обеспечивая как точность, так и легкость в использовании.Включение 56-байтового SRAM повышает его устойчивость, предлагая ощущение безопасности за счет поддержания целостности данных даже во время потерь питания, что позволяет получить дополнительное определенное хранилище данных без беспокойства.Усовершенствованная инженерия модуля поддерживает автоматические корректировки на даты месяца, включая расчеты лечебного года, которые поднимают бремя ручных исправлений в непрактичных условиях.Доступность 12-часовых и 24-часовых форматов, наряду с индикаторами AM/PM, дает соответствующие разнообразные предпочтения, отражая адаптивность модуля.Выдающимся аспектом DS1307 является его способность к энергоснабжению, способствуя плавному сдвигу к мощности резервного копирования во время отключений основных электроэнергии.Это обеспечивает непрерывный процесс хронометража, доказывая выгодную в приложениях, когда непрерывность расставлена ​​приоритетом, и ожидается постоянная надежность данных, например, в рамках встроенных систем.

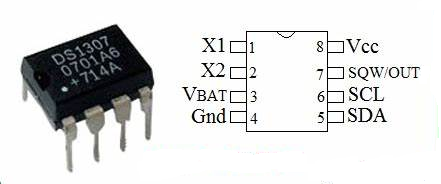

Конфигурация PIN DS1307 IC

Штифт №	Название вывода	Описание
Булавки 1 и 2	X1, x2	Хрустальный генератор должен быть связан с этими двумя булавками.
Вывод 3	V-bat	Подключен к положительному терминалу батареи;служит резервное входное снабжение для нормальной литиевой ячейки 3V для поддержания точного Хурочник, когда основная сила потеряна.
PIN 4	Гнездо	Заземляющий штифт (отрицательный вход мощности) RTC IC.
PIN 5	Венчурной	Положительный входной штифт мощности с диапазоном от 3,3 В до 5,5 В.
Питатель 6	SCL & SDA	SCL: ввод часов для связи i2C, синхронизация Движение данных.SDA: PIN -контакт данных ввода/вывода для серийного интерфейса I2C.
Питатель 7	SQW/OUT	Используется для получения частот квадратных волн (1 Гц, 4 кГц, 8 кГц, или 32 кГц) программно.

Особенности и спецификации DS1307 RTC

Функция/спецификация	Описание
Рабочее напряжение	5 В
Тип пакета	Доступно в 8-контактном пакете SOIC/DIP.
Интерфейс	Двухпроводной интерфейс I2C.
Выходной штифт	Выходной штифт 1 Гц.
Энергопотребление	Потребляет <500NA в режиме резервного копирования батареи с Осциллятор работает.
Нелетучая память	56 байтов для хранения данных.
Предварительно запрограммированное время	Поставляется заранее запрограммирован с настоящим временем.
Функции хронометража	Управляет всеми функциями хронометража.
Достоверность компенсации	Действительно до 2100 года.
Резервное копирование батареи	Модуль поддерживается аккумулятором.
Совместимость микроконтроллера	Обеспечивает простые интерфейсы последовательных портов для большинства Микроконтроллеры.
Обнаружение силовой флайты	Особенности автоматического обнаружения и переключения схема.

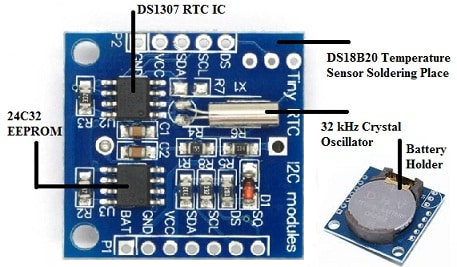

Компоненты модуля RTC DS1307

DS1307 RTC интегрированная цепь

Центральным в модуле является IC DS1307 RTC, которому поручено поддерживать точное время в многочисленных приложениях.Он взаимодействует с помощью протокола I2C, облегчая простые обмены данными с минимальной кабелью, отражая часто желаемую простоту в практических приложениях.IC предлагает эксплуатацию в 24-часовом или 12-часовом формате с индикацией AM/PM, удовлетворяя различные потребности в хронометании.

32 кГц кристаллический генератор

Кристаллический генератор 32 кГц обеспечивает постоянную частоту, необходимую для точности времени.В то время как изменения температуры могут вызвать небольшие сдвиги, они управляются методами компенсации температуры, используя эмпирическую информацию для точной настройки.

24C32 Компонент EEPROM

Модуль, включающий 24C32 EEPROM, позволяет постоянно хранить настройки конфигурации.Используя общую шину I2C с помощью RTC, она повышает эффективность связи.Внедрение данных в аппаратное обеспечение повышает самообеспечение устройства и надежность эксплуатации.

Инкапсуляция батареи и литиевая ячейка 3V

Чтобы обеспечить непрерывное хронометрирование во время прерываний питания, модуль включает держатель аккумулятора для литий -ячеек CR2032.Эта непрерывность находит параллели в системах резервного копирования, которые защищают целостность данных и поддерживают эксплуатационный поток, особенно в областях, которые требуют постоянных функциональности.

Интерфейс датчика температуры для DS18B20

Модуль может разместить датчик температуры DS18B20 через дополнительный порт.Мониторинг температуры становится полезным в сценариях, где условия окружающей среды могут повлиять на точность времени.В промышленных условиях такие данные приводят к мгновенному усовершенствованиям, обеспечивая эффективность и точность в процессах.

Подключение DS1307 с Arduino Uno

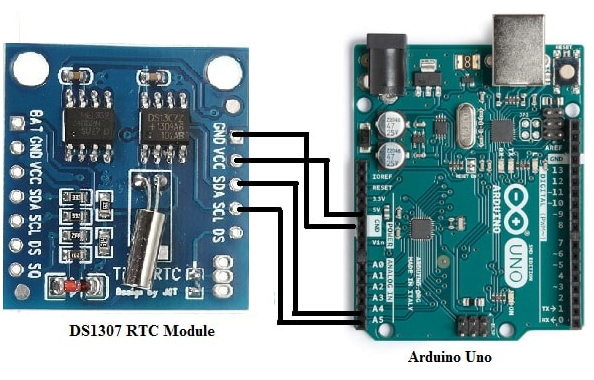

Чтобы подключить модуль DS1307 часов в реальном времени (RTC) к Arduino Uno, выполните эти простые шаги: свяжите PIN-код SCL с A5, SDA с A4, VCC до 5V и GND с GND.Эта настройка обеспечивает надежную связь между модулем и Arduino.Перед программированием установите библиотеку DS1307 Майкла Марголиса через Arduino IDE.Эта библиотека предоставляет необходимые функции для легко управления аппаратным обеспечением.Модуль DS1307 неоценим для проектов, требующих точного хронометража, таких как регистрация данных, планирование или обработка данных.Он поддерживает текущее время и дату последовательно, даже во время перебоев в электроэнергии, благодаря встроенной резервной копии батареи.Чтобы обеспечить плавную настройку, используйте макет для безопасных и регулируемых соединений, избегая коротких замыканий.Маркировка проводов также может уменьшить путаницу, особенно в более сложных проектах.

Как только аппаратное обеспечение будет готово, следующим шагом является инициализация программного обеспечения.Начните с установления надежного последовательного соединения, проверить статус эксплуатации RTC и установить начальное время, если это необходимо.Оттуда непрерывно отслеживайте время и отображайте его на последовательном мониторе в читаемом формате HH: MM: SS, чтобы проверить правильную связь между Arduino и модулем.Отладка и тонкая настройка на этом этапе могут значительно упростить процесс разработки.Если возникают такие проблемы, как неверные дисплеи времени или ошибки связи, убедитесь, что ваша библиотека обновлена ​​и тщательно проверяет все соединения.Систематически устранение неполадок, тестирование отдельных компонентов по одному может часто выявлять основную причину.Консультация онлайн -форумов или ресурсы сообщества может обеспечить быстрые решения для общих проблем.

Приложения модуля RTC DS1307

Цифровые часы и устройства с надписью

DS1307 широко используется в цифровых часах и устройствах, требующих точного хронометража.Например, камеры полагаются на это, чтобы добавить точные временные метки на изображения и видео, помогая документировать события в хронологической последовательности.Помещение времени также отлично подходит в устройствах записи данных, таких как экологические датчики, где точные записи необходимы для анализа тенденций и исторического отслеживания.В системах посещаемости DS1307 обеспечивает надежное отслеживание времени регистрации/выхода сотрудников для поддержания точных временных журналов на рабочих местах и ​​учреждениях.

DIY -проекты и интеграция микроконтроллера

DS1307 RTC является фаворитом, потому что его интерфейс связи I2C позволяет легко сочетаться с популярными микроконтроллерами, такими как Arduino и Raspberry Pi.Проекты DIY, такие как системы домашней автоматизации, будильники и носимые технологии, часто включают этот модуль для его надежности и простоты.

Робототехника и точность

В робототехнике точность времени хороша для таких задач, как синхронизация, координация датчика и навигация.DS1307 обеспечивает точные часы, позволяя роботам выполнять действия с определенными интервалами и поддерживать точный контроль над их операциями.Он обычно используется в автономных роботах, беспилотниках и промышленной робототехнике для планирования таких задач, как сбор данных датчиков, управление двигателем и предотвращение препятствий с безупречным временем.

Серверы и распределенные системы

Модуль RTC DS1307 является надежным решением для серверов и распределенных вычислительных систем, где требуется синхронизированное время.Он помогает в точной регистрации данных, гарантируя, что временные метки соответствуют нескольким устройствам.В распределенных системах это помогает координировать действия между серверами, поддерживая общее чувство времени.Системы безопасности также извлекают выгоду из его точного хронометража.

Утилита мощности

Коммунальные компании часто интегрируют DS1307 в счетчики мощности, чтобы обеспечить точное выставление счетов и временное изменение данных энергопотребления.В регистрации точного времени, когда происходит использование электроэнергии, эти счетчики мощности обеспечивают прозрачную и надежную запись использования энергии.Это отлично в областях, где выставление счетов зависит от времени дня, таких как пиковые и непиковые показатели электроэнергии.

Игровые устройства

Современные игровые консоли и портативные устройства используют DS1307 для внутренних функций часов.Модуль обеспечивает функции, основанные на времени, такие как задачи по времени, события или награды, которые зависят от часов.Например, игры с дневными циклами или триггерами событий полагаются на DS1307, чтобы точно отслеживать и управлять внутриигровым временем.

Единицы GPS и навигационные системы

DS1307 используется в блоках GPS и навигационных устройствах для улучшения их функциональности.Треворот необходимо в системах GPS для расчета точных местоположений и координации сигналов из нескольких спутников.DS1307 гарантирует, что эти устройства поддерживают точное время, что напрямую влияет на качество и надежность данных навигации.

Медицинские устройства

Медицинские устройства часто зависят от точного времени для диагностики, мониторинга и регистрации данных пациентов.Такие устройства, как инсулиновые насосы, мониторы сердечного ритма и портативные машины ЭКГ, включают в себя DS1307, чтобы точно отслеживать время для графиков лекарств, непрерывного мониторинга или записанных данных о надзоре.Его надежность гарантирует, что эти устройства функционируют последовательно, улучшая результаты пациентов.

Устройства умного дома

В экосистеме Smart Home модуль DS1307 находит свое место в таких устройствах, как термостаты, системы освещения и системы домашней безопасности.Это позволяет этим устройствам работать в предварительно запрограммированных графиках, таких как включение или выключение включения или выключения, регулировка термостата в течение дня или автоматическое включение/отключение систем тревоги.Точное время повышает эффективность и удобство использования этих систем.

Системы мониторинга окружающей среды

Датчики окружающей среды, которые контролируют такие условия, как температура, влажность и качество воздуха, используют DS1307 для точных показаний с временем.Эти данные приносят пользу исследованиям, исследованиям климата и промышленным приложениям, где с течением времени должны отслеживать тенденции.Например, в сельскохозяйственных применениях это может помочь контролировать влажность почвы или погодные условия, позволяя фермерам принимать обоснованные решения на основе времени и исторических данных.

Промышленная автоматизация

На фабриках и промышленных предприятиях DS1307 используется в автоматизированных системах для планирования и координации задач.Машины, которые требуют синхронизации, таких как конвейерные ленты или роботы сборочной линии, зависят от DS1307 для надежного времени.Его использование в промышленных условиях повышает эффективность производства и гарантирует, что операции выполняются с точностью.

DataSheet PDF

DS1307 DataShings:

DS1307.pdf

Максимальный интегрированный Reach.pdf

Maxim Integrated ROHS cert.pdf

Выбор источника резервного копирования для часов в реальном времени.

Кристаллические соображения с максимальными часами в реальном времени.

Интерфейс DS1307 с 8051-совместимым mic.pdf
