Цифровой фазовый петлей (DPLL): проектирование, компоненты и операции

В этом руководстве исследует цифровой фазовый петлей (DPLL), ключевую часть современных цифровых цепей, известных благодаря его точности и надежности.DPLL играет роль в таких задачах, как модуляция, демодуляция и синхронизация в различных отраслях.Разбивая свои компоненты и то, как она работает, в этой статье подчеркивается дизайн, функции и преимущества DPLL по сравнению с традиционными аналоговыми системами.

Каталог

Исследование оборудования

Цифровая фазовая петля (DPLL) является типичным элементом в современной технологии, управляемых прорывами в технологии цифровых цепей.Его универсальные приложения включают модуляцию, демодуляцию, синтез частоты, стерео декодирование FM, синхронизацию цветовых поднесоров и обработку изображений.Эти устройства сияют для их надежности, компактности и экономической эффективности, эффективно преодолевая неотъемлемые недостатки аналоговых фазовых петлей, таких как дрейф постоянного тока, насыщение устройства и восприимчивость к мощности и колебаниям температуры.Возможность эффективного управления дискретными образцами способствует широкому распространению.Уникально, петля с фазовым блоком работает в качестве системы управления обратной связью фазовой обратной связи, с DPLL, доказывающим превосходство путем использования дискретных цифровых сигналов для управления ошибками, а не непрерывных аналоговых напряжений, что приводит к описанию в качестве полностью цифровых петлей с фазой (DPLL).

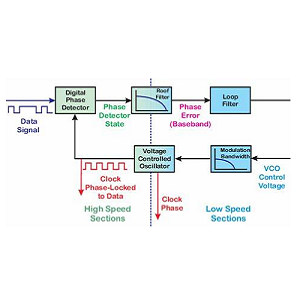

DPLL состоит из компонентов: схема эталонной извлечения фазы, кристаллический генератор, частотный разделитель, фазовый компаратор и затвор компенсации импульса.Выход разделителя частоты соответствует желаемой частоте, поскольку фазовый компаратор внимательно изучает контрольный сигнал.Если наблюдается более высокая локальная частота, импульсы стратегически удаляются, чтобы уменьшить частоту, тогда как если частота неадекватна, импульсы добавляются для уточнения синхронизации.Сильный DPLL включает в себя цифровой фазовый детектор (DPD), цифровой петлей (DLF) и цифровой осциллятор, контролируемый напряжением (DCO).Многолетние эксперименты и применение заставили инженеров раскрыть обширные возможности DPLL в различных промышленных областях, предлагая глубокую информацию об их работе и уточнении.

Детектор цифровой фазы (DPD)

Ключевым компонентом DPLL является детектор цифровой фазы, также известный как детектор фазы отбора проб, для сравнения фазы входного сигнала с выходом из осциллятора, контролируемого напряжением.Полученное выходное напряжение, отражающее дифференциал фазы, направляет процессы регулировки петли.Цифровые детекторы фазы бывают разных типов: детекторы отбора проб с нулевым покрытием, шлепанцем, свинцовым лаком и дискретизатором.

Цифровой фильтр петли (DLF)

Фильтр цифрового петли играет роль в снижении шума и уточнении времени отклика петли.Его функция как корректирующий элемент является значительной, повторяя обязанность его аналоговых аналоговых.Преднамеренный дизайн и выбор структуры цифровых фильтров важны для расширения возможностей DPLL для достижения своих целей производительности.

Цифровое напряжение, управляемое генератор (DCO)

Цифровой генератор, контролируемый напряжением, который иногда называют цифровыми часами, функционирует аналогично аналоговому VCO, генерируя выход в виде последовательности импульсов.DLF регулирует время этих импульсов путем отправки сигналов корректировки, влияя на последующий период выборки в отношении предыдущих модификаций.Эта итеративная петля обратной связи подверглась уточнению как посредством как эмпирических исследований, так и теоретических улучшений, создав основу для множества современных применений.

Цифровые фазовые операции петли

Цифровая фазовая петля подвергается тщательному процессу, предназначенному для достижения тщательной синхронизации частот:

Динамика сравнения сигналов

Первоначально, входные сигналы и локальные сигналы осциллятора, концептуализированные как синус и косинус, входят в фазу оценки в детекторе цифровой фазы.Детектор дает выходное напряжение, которое отражает фазовое расхождение между этими сигналами.Это сравнение фазы сродни запутанному процессу настройки музыкального инструмента, требующего корректировки для поддержания гармоничного баланса для симметрии и точности.

Процесс регулировки частоты

Впоследствии, фильтр цифрового цикла вступает, чтобы умело очистить выходы детектора высокочастотного шума.Этот полированный сигнал регулирует входное напряжение DCO (цифровое управление генератором), тонко влияя на частоту локального генератора.Управляя любыми несоответствиями частоты, система использует фильтр низкого уровня, который позволяет DCO тяготеть к выравниванию.Этот адаптивный механизм отражает постоянную бдительность, обнаруженную в сложных условиях, таких как управление воздушным движением, где вечная точная настраиваемая настройка обеспечивает беспрепятственные операции.

Достижение и обслуживание синхронизации

По мере того, как локальный сигнал осциллятора выравнивается с входной частотой, разность фаз нулюется, генерируя последовательный выход постоянного тока как от фазового детектора, так и от фильтра петли.После стабилизации своей частоты DCO ведет петлю в синхронизированный «заблокированное состояние».Этот баланс свидетельствует о способности петли для последовательности, напоминающей стабильную функциональность в энергетических сетях, требующих непрерывной синхронизации, чтобы избежать хаоса.В детальном прогрессировании этой процедуры подчеркивается роль цифровой фазовой петли в технологических системах, как и в достижении синхронизации в условиях меняющихся условий.
