Цифровая обработка сигналов (DSP): как это работает, компоненты, методы и приложения

Вы узнаете, что такое цифровая обработка сигналов (DSP) и как сигналы становятся полезными цифровыми данными.Он показывает, как сигналы захватываются, фильтруются, дискретизируются, обрабатываются и превращаются обратно в пригодные для использования выходные данные.Вы также увидите основные части системы, распространенные методы DSP, ключевые параметры производительности и типичные приложения.Наконец, он сравнивает DSP с обработкой аналогового сигнала, чтобы вы знали, когда используется каждый из них.

Каталог

Рисунок 1. Цифровая обработка сигналов (DSP)

Что такое цифровая обработка сигналов (DSP)?

Цифровая обработка сигналов (DSP) — это метод анализа и изменения сигналов в цифровой форме, независимо от того, исходят ли они из измерений или уже цифровых источников.Физические сигналы, такие как звук, температура, вибрация, напряжение, изображения и радиоволны, часто преобразуются в аналоговые электрические сигналы с помощью датчиков, а затем оцифровываются аналого-цифровым преобразователем (АЦП), хотя некоторые датчики напрямую обеспечивают цифровой выход.В числовой форме процессор математически фильтрует шум, извлекает информацию, повышает качество или сжимает данные перед отправкой в ​​системы хранения, отображения или связи.DSP позволяет электронным системам математически анализировать, преобразовывать и восстанавливать сигналы, используя числовые алгоритмы вместо чисто аналоговых схем.

Как работает цифровая обработка сигналов?

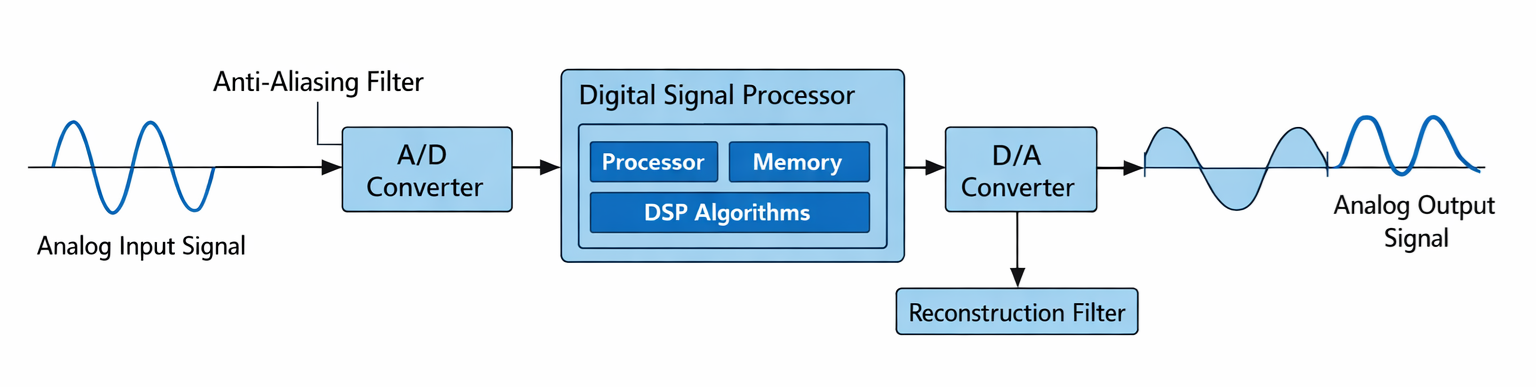

Рисунок 2. Принцип работы DSP

Типичная система измерения DSP работает в последовательности, которая преобразует сигнал в цифровую форму для вычислений, хотя некоторые системы DSP обрабатывают уже цифровые данные и не требуют аналогового преобразования.Как показано на схеме, процесс начинается с аналогового входного сигнала, создаваемого датчиком, например микрофоном, антенной или измерительным устройством.Перед оцифровкой сигнал проходит через фильтр сглаживания, который ограничивает полосу пропускания сигнала до уровня менее половины частоты дискретизации, чтобы предотвратить искажение из-за наложения спектров.Обработанный сигнал затем поступает в аналого-цифровой преобразователь (АЦП), где он дискретизируется через дискретные интервалы времени и квантуется в дискретные уровни амплитуды, создавая двоичное цифровое представление.

Затем цифровые данные обрабатываются системой обработки, такой как микросхема DSP, микроконтроллер, ЦП, графический процессор или FPGA, использующая алгоритмы DSP, которые выполняют математические операции, такие как фильтрация, преобразование и обнаружение.После обработки цифровой выходной сигнал отправляется на цифро-аналоговый преобразователь (ЦАП) для воссоздания аналогового сигнала.Поскольку ЦАП создает ступенчатую (удержание нулевого порядка) аппроксимацию формы сигнала, он проходит через фильтр реконструкции, который сглаживает форму сигнала, создавая сглаженную аналоговую аппроксимацию исходного сигнала с ограниченной полосой пропускания.

Компоненты системы DSP

Компонент	Функция
Датчик / Преобразователь	Преобразует физическая величина в электрический или цифровой сигнал
Аналоговый Фронтенд	Выполняет формирование сигнала, такое как усиление, согласование импеданса, уровень переключение и защита
Сглаживание Фильтр	Ограничивает полоса пропускания сигнала менее половины частоты дискретизации для предотвращения наложения спектров
АЦП	Образцы и квантовает аналоговый сигнал в цифровые данные
DSP-процессор	Выполняет DSP алгоритмы и математические операции над цифровыми данными
Память	Магазины программы, коэффициенты, промежуточные буферы и данные ввода/вывода
ЦАП	Преобразует цифровые данные в ступенчатый аналоговый сигнал, который обычно требует фильтрация реконструкции
Устройство вывода	Аналоговый привод, дисплей, система хранения или цифровой интерфейс связи

Типы методов цифровой обработки сигналов

Методы фильтрации

Фильтрация — это процесс удаления нежелательных частей сигнала с сохранением полезной информации.Зашумленный сигнал поступает в цифровой фильтр, а на выходе появляется более чистый сигнал.КИХ-фильтры работают, используя только текущие и прошлые входные значения, что делает их стабильными и предсказуемыми.БИХ-фильтры повторно используют предыдущие выходные данные для создания более четкой фильтрации с меньшим количеством вычислений.Из-за такого поведения обратной связи БИХ-фильтры должны быть тщательно спроектированы, чтобы избежать нестабильности.Эти методы цифровой фильтрации обычно используются для удаления шума в аудиосигналах и измерениях датчиков.

Методы преобразования

Обработка преобразования преобразует сигнал в другую математическую форму, поэтому его характеристики легче наблюдать.Форма сигнала преобразуется из изменения во времени в другое представление, показывающее скрытые детали.БПФ четко выявляет частотные компоненты сигнала.Группы DCT эффективно сигнализируют для систем сжатия мультимедиа.Вейвлет-преобразование показывает как короткие, так и длинные характеристики сигнала в разных масштабах.Эти преобразования используются для изучения сигналов в коммуникационных и медиа-приложениях.

Спектральный анализ

Спектральный анализ исследует, как энергия сигнала распространяется по частотам.Форма сигнала преобразуется в спектр, содержащий пики на определенных частотах.С этой точки зрения гармоники и полоса пропускания могут быть измерены напрямую.Доминирующие тона становятся видимыми, даже если их трудно заметить в исходной форме сигнала.Этот метод полезен для вибродиагностики и проверки радиосигналов.Это помогает определить, ведет ли сигнал нормально или содержит аномальные компоненты.

Адаптивная обработка

Адаптивная обработка автоматически корректирует поведение системы на основе поступающих данных.Выходная ошибка возвращается в систему для уточнения ее реакции.Алгоритм постоянно обновляет внутренние параметры в соответствии с меняющимися условиями.Это позволяет системе отслеживать шум или помехи с течением времени.Он обычно используется для подавления эха и подавления фонового шума.Результатом является более чистый и стабильный сигнал в динамичных средах.

Обработка сжатия

Обработка сжатия уменьшает размер цифровых данных, сохраняя при этом важную информацию.Большой поток данных после обработки становится меньшим закодированным потоком.Лишние узоры удаляются, а менее заметные детали могут быть упрощены.Это снижает требования к хранению и пропускной способности передачи.Форматы аудио, изображений и видео во многом зависят от этого метода.Это обеспечивает более быструю связь и эффективную обработку данных в мультимедийных системах.

Технические характеристики DSP

Параметр	Числовой диапазон
Частота выборки	8 кГц (речь), 44,1 кГц (аудио), 96 кГц–1 МГц (инструментарий)
Разрешение (Разрядность)	8-битный, 12-битное, 16-битное, 24-битное, 32-битное число с плавающей точкой
Обработка Скорость	50 MIPS – 2000+ MIPS или 100 MMAC/с – 20 GMAC/с
Динамический диапазон	~48 дБ (8 бит), 72 дБ (12 бит), 96 дБ (16 бит), 144 дБ (24 бит)
Задержка	<1 мс (управление), 2–10 мс (аудио), >50 мс (потоковое воспроизведение допускается)
Отношение сигнал/шум Коэффициент (SNR)	60 дБ–140 дБ в зависимости от качества конвертера
Память Емкость	32 КБ – 8 МБ встроенная оперативная память, внешняя память до ГБ
Мощность Потребление	10 мВт (портативный) – 5 Вт (высокопроизводительный DSP)
Длина слова	16-битная фиксированная, 24-битная фиксированная, 32-битная с плавающей запятой
Часы Частота	50 МГц – 1,5 ГГц
Пропускная способность	1–500 млн выборок/с
Интерфейс Пропускная способность	1 Мбит/с – 10 Гбит/с (SPI, I2S, PCIe, Ethernet)
Точность АЦП	от ±0,5 младшего разряда до ±4 младших бита
ЦАП Разрешение	10-битный – 24-битный
Операционная Температура	от −40°C до +125°С (промышленный сорт)

Применение DSP

Цифровая обработка сигналов используется для автоматического измерения, улучшения и анализа сигналов, включая следующие приложения:

• Обработка звука (шумоподавление, эхоподавление, эквалайзеры)

• Распознавание речи и голосовые помощники.

• Обработка изображений в цифровых камерах (удаление мозаики, фильтрация, улучшение и сжатие).

• Мониторинг биомедицинских сигналов (ЭКГ, ЭЭГ) и медицинская визуализация (ультразвук)

• Системы беспроводной связи (модуляция, демодуляция, кодирование каналов, синхронизация и коррекция)

• Обнаружение радаров и гидролокаторов

• Мониторинг промышленной вибрации

• Защита энергосистемы и анализ гармоник.

• Системы управления двигателем и автоматизации с обратной связью.

• Кодеки сжатия и потоковой передачи видео.

DSP против аналоговой обработки сигналов

Особенность	Цифровой Обработка сигналов	Аналоговый Обработка сигналов
Сигнал Представительство	Образец значения с дискретными временными шагами (например, частота дискретизации 44,1 кГц)	Непрерывный форма сигнала напряжения/тока
Амплитуда Точность	Квантованный уровни (например, 2¹⁶ = 65 536 уровней в 16-битном режиме)	Непрерывный но ограничено точностью компонентов (±1–5%)
Частота Точность	Точный числовые отношения частот	Дрифт зависит о допусках и температуре RC/LC
Повторяемость	Идентичный вывод для тех же данных и кода	Варьируется между единицами и во времени
Шум Восприимчивость	Только интерфейс изменен после преобразования	Шум накапливается по всему пути цепи
Температура Стабильность	Минимальный изменение (на основе цифрового логического порога)	Усиление и смещение зависит от коэффициента °C компонентов
Калибровка Требование	Обычно единоразово или нет	Часто требует периодической повторной калибровки
Модификация Метод	Прошивка/программное обеспечение обновить	Аппаратное обеспечение требуется редизайн
Долгосрочный Дрифт	Ограничено до точность часов (уровень ppm)	Компонент старение вызывает дрейф %-уровня
Математический Операции	Точный арифметика (сложение, умножение, БПФ)	Приблизительный использование поведения схемы
Динамический Реконфигурация	В режиме реального времени возможно переключение алгоритма	Исправлено топология
Задержка Поведение	Предсказуемый задержка обработки (мкс–мс)	Почти мгновенный но зависит от фазового сдвига
Масштабируемость	Сложность увеличивается путем расчета	Сложность увеличивается за счет добавленных компонентов
Интеграция Уровень	Один чип может заменить многие схемы	Требуется несколько дискретных компонентов
Типичный Приложения	Модемы, аудио обработка, обработка изображений, логика управления	РФ усиление, аналоговая фильтрация, усиление мощности

Заключение

DSP преобразует сигналы в дискретные данные, чтобы их можно было фильтровать, преобразовывать, обнаруживать, сжимать и интерпретировать с помощью математических алгоритмов.Производительность системы зависит от частоты дискретизации, разрешения, скорости обработки, динамического диапазона, задержки и поведения шума.Его гибкость и стабильность делают его подходящим для связи, мультимедиа, управления, медицинского мониторинга и промышленного анализа, в то время как аналоговая обработка остается полезной для простых задач или задач с чрезвычайно малой задержкой.Вместе оба подхода дополняют друг друга в современных электронных системах.
