EP3C55F484C8N: функции, спецификации и приложения

Полевые программируемые массивы ворот (FPGA) важны для проектирования гибких и специализированных чипов.EP3C55F484C8N из семейства Intel Cyclone® III FPGA является выдающимся примером такой технологии.Он сочетает в себе высокие результаты, низкую энергетическую потребление и доступность, что делает его разумным выбором для крупномасштабных, бюджетных проектов.В этом руководстве рассматриваются функции, использование и инструкции по настройке для EP3C55F484C8N, предлагая тщательный взгляд на то, что делает его эффективным для различных технических потребностей.

Каталог

EP3C55F484C8N Описание

А EP3C55F484C8N является частью семейства FPGA от Intel Cyclone® III, спроектированного для обеспечения сочетания функциональности, низкого энергопотребления и эффективности затрат, что делает его очень подходящим для больших объемов и чувствительных к стоимости применений.Эта модель может похвастаться 55 856 логическими элементами и работает с максимальной частотой 472,5 МГц, размещенную в 484-контактном пакете шариковых сетей (FBGA).Это также соответствует экологичным стандартам, так как он не является свинцовым и совместимым с ROHS.

Разработанный с использованием технологии процессов TSMC с низкой мощностью с улучшениями в кремнии и программном обеспечении, эта FPGA минимизирует энергопотребление при максимизации производительности, идеально подходит для проектов, требующих эффективных возможностей обработки.Семейство Cyclone® III поставляется в двух вариантах: стандартный Cyclone III, фокусирующийся на низкой стоимости и мощности, а также Cyclone III LS, который добавляет надежные функции безопасности для защиты от подделки, обратной инженерии и клонирования.EP3C55F484C8N подпадает под стандартную категорию Cyclone III, обеспечивая существенную производительность с низкой мощностью.

Если вы хотите разместить объемный заказ, EP3C55F484C8N определенно стоит вашего внимания.Он объединяет расширенные функции и соответствует строгим энергетическим и экологическим стандартам, что делает их выдающимся выбором.

Информация о заказе:

Параметр	Ценить
Семейная подпись	EP3C (циклон III)
Тип устройства	55
Тип пакета	F (Fineline Ball Grid Array)
Подсчет штифтов	484
Рабочая температура	C (рекламный ролик: от 0 ° C до 85 ° C)
Скорость	8 (самый быстрый: 6 < 7 < 8)
Дополнительный суффикс	N (устройство без свинца)

EP3C55F484C8N Модели CAD

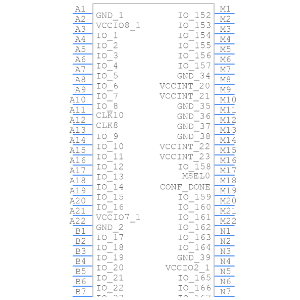

EP3C55F484C8N Символ

EP3C55F484C8N FONEPRINT

EP3C55F484C8N 3D модель

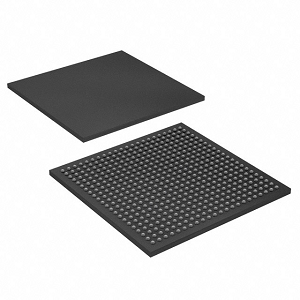

EP3C55F484C8N

Тип	Параметр
Производитель	Altera/Intel
Ряд	Cyclone® III
Упаковка	Поднос
Статус частично	Активный
Количество лабораторий/CLBS	3491
Количество логических элементов/ячеек	55856
Всего битов RAM	2396160
Номер в/вывода	327
Напряжение - поставка	1,15 В ~ 1,25 В.
Монтажный тип	Поверхностное крепление
Рабочая температура	0 ° C ~ 85 ° C (TJ)
Пакет / корпус	484-BGA
Пакет устройства поставщика	484-FBGA (23x23)
Базовый номер продукта	EP3C55

EP3C55F484C8N Особенности

Логические элементы: Устройство включает в себя 55 856 логических элементов, позволяющих для сложных цифровых вычислений и логических операций, что делает его подходящим для широкого спектра применений от электроники до промышленной автоматизации.

Встроенная память: Он содержит 2396 160 бит встроенной памяти, которая обеспечивает достаточно места для хранения данных и эффективной обработки без необходимости внешней памяти компонентов.

Количество выводов ввода/вывода: FPGA предлагает 327 входных/выводных контактов, позволяющих обширно подключение и параметры интерфейса с другими компонентами в системе для высоко интегрированных электронных конструкций.

Тип пакета: Эта модель доступна в 484-контактном пакете матрицы шариков (FBGA), который поддерживает плотные, компактные проекты платы и повышает общую надежность и производительность аппаратного обеспечения.

Рабочее напряжение: Работая в диапазоне напряжений от 1,15 В до 1,25 В, EP3C55F484C8N предназначен для применений с низким энергопотреблением, что помогает уменьшить общее энергопотребление системы, в которую она интегрирована.

Диапазон рабочей температуры: При функциональной температуре диапазон от 0 ° C до 85 ° C, эта FPGA может эффективно работать в различных условиях окружающей среды, что делает его подходящим для развертывания как в коммерческих, так и в промышленных условиях.

Поддержка стандартов ввода/вывода: Устройство поддерживает несколько стандартов ввода/вывода, включая LVTTL, LVCMOS, SSTL, HSTL, PCI и PCI-X.Эта функция обеспечивает совместимость с широким спектром существующих и новых технологий, повышая гибкость и адаптивность дизайна.

Фазовые петли (PLLS): EP3C55F484C8N, оснащенный четырьмя петлями с фазовым шлюзой, может обеспечить точное синтез управления тактовой частотой и синтез частоты, поддерживая целостность времени в высокоскоростных цифровых цепях.

Опорная поддержка: FPGA поддерживает горячую корпуса, позволяя заменить или добавлять электронные компоненты без необходимости питания системы.Эта возможность полезна для систем, которые требуют высокой доступности и минимального времени простоя.

EP3C55F484C8N Приложения

Искусственный интеллект (ИИ): Эта FPGA идеально подходит для приложений искусственного интеллекта, таких как алгоритмы машинного обучения и обработка нейронной сети, из -за его высокой логической плотности и существенной встроенной памяти, что позволяет эффективно обработать и обработать задачи.

5G технология: Устройство используется в инфраструктуре 5G, включая базовые станции и сетевое оборудование, где его высокоскоростные возможности обработки необходимы для обработки высоких скоростей передачи данных и связи с низкой задержкой.

Облачные вычисления: В облачных вычислительных средах EP3C55F484C8N повышает производительность за счет аппаратного ускорения, повышая скорость обработки и эффективность для сложных вычислений.

Потребительская электроника: Его низкое энергопотребление и экономическая эффективность делают его подходящим для потребительских устройств, таких как цифровые камеры, игровые консоли и системы домашней автоматизации, где эффективность и компактная интеграция являются ключевыми.

Беспроводная связь: FPGA поддерживает ряд стандартов ввода/вывода, что делает его адаптируемым для различных технологий и устройств беспроводной связи, улучшая возможности подключения и передачи данных.

Промышленная автоматизация: В промышленном секторе эта FPGA используется в системах автоматизации, робототехнике и системах управления для оперативной согласованности и точности.

Интернет вещей (IoT): Его гибкость и низкое энергопотребление делают EP3C55F484C8N в хорошем состоянии для устройств IoT, включая интеллектуальные датчики и сетевые приборы, способствуя улучшению подключения и интеллектуальных функций.

Медицинские устройства: FPGA полезно в медицинском оборудовании, особенно при изображениях и диагностике, где его мощность обработки позволяет создавать визуализацию с высоким разрешением и обработку данных для точной диагностики.

EP3C55F484C8N Аналогичные детали

• EP3C55F780C6N

• EP3C40U484I7

• EP3C55F484I7

Как использовать ep3c55f484c8n?

Начните с познакомиться с возможностями EP3C55F484C8N.Он имеет 55 856 логических элементов, 260 блоков памяти и другие функции, такие как множители и PLL.Понимание этих спецификаций поможет вам эффективно разработать и правильно использовать ресурсы FPGA.Вам понадобится программное обеспечение Quartus II от Intel, чтобы работать над этой FPGA.Установите его и уделите некоторое время, чтобы узнать его различные функции для создания и программирования вашего дизайна.Вы можете начать свой дизайн с помощью VHDL или Verilog, которые представляют собой языки для описания цифровых цепей, или использовать графический подход со схематическим редактором Quartus II.Убедитесь, что ваш дизайн вписывается в пределы ресурсов FPGA.Перед загрузкой вашей конструкции в FPGA моделируйте его, чтобы проверить ошибки.Начните с функционального моделирования, чтобы убедиться, что он работает правильно, а затем выполните симуляцию времени, чтобы убедиться, что оно также будет надежно работает в условиях времени.

Затем назначьте внутренние сигналы вашего дизайна конкретным контактам на FPGA.Используйте инструмент PIN -плана Quartus II, чтобы выполнить эти назначения, учитывая требования макета и сигнала.Скомпилируйте свой дизайн в Quartus II, чтобы синтезировать ваш код, соответствуют вашему дизайну в архитектуре FPGA и создайте файл программирования, необходимый для загрузки дизайна на FPGA.Теперь вы можете запрограммировать свою FPGA, используя такие методы, как JTAG или Active Serial, и такой инструмент, как USB-Blaster для физического соединения.Выберите метод, который лучше всего подходит для вашей настройки.После запрограммирования протестируйте FPGA в вашей системе, чтобы увидеть, функционирует ли она как предполагалось.Если есть проблемы, используйте инструменты отладки, доступные в Quartus II, такие как логический анализатор SignalTAP II, чтобы найти и исправить их.Ведите подробные записи вашего процесса проектирования и решений.Основываясь на обратной связи из ваших тестов, вам может потребоваться настроить и улучшить ваш дизайн.

EP3C55F484C8N Преимущества

Низкое энергопотребление

EP3C55F484C8N спроектирован с использованием технологии процессов TSMC с низкой мощью, которая снижает энергопотребление устройства.Это делает его идеальным выбором для чувствительных к электроэнергии, где важно поддерживать низкую тепловую площадь.Эффективное управление питанием также расширяет рабочую продолжительность жизни устройства и снижает общие затраты на энергию.

Высокая интеграция

Эта FPGA может похвастаться 55 856 логическими элементами, что позволяет интегрировать комплексные функции высокого уровня в одном чипе.Эта возможность упрощает проектирование системы и повышает надежность, минимизируя необходимость в нескольких дискретных компонентах, что приводит к более компактным и эффективным архитектурам системы.

Гибкие стандарты ввода/вывода

EP3C55F484C8N поддерживает широкий спектр стандартов ввода/вывода, включая LVTTL, LVCMOS, SSTL, HSTL, PCI и PCI-X.Эта гибкость гарантирует, что FPGA может легко взаимодействовать с различными цифровыми системами и периферийными устройствами, что делает его очень адаптируемой как к новым, так и к устаревшим технологиям.Эта функция полезна в средах смешанных технологий, где ключевая совместимость является ключевой.

Поддержка высокоскоростных приемопередатчиков

В то время как основные спецификации EP3C55F484C8N не включают приемопередатчики, семейство Cyclone® III предназначено для облегчения высокоскоростной передачи данных и совместимо с внешними высокоскоростными приемопередатчиками.Это позволяет использовать FPGA в приложениях, требующих быстрой пропускной способности данных и высокоскоростной связи, таких как центры обработки данных и телекоммуникационное оборудование.

Эффективное решение для широкого спектра приложений

EP3C55F484C8N предоставляет экономически эффективное решение без ущерба для производительности, что делает его подходящим для широкого спектра применений, от электроники до промышленной автоматизации.Комбинация низкой стоимости, высокой интеграции и низкого энергопотребления снижает общие затраты на системные затраты и открывает новые возможности, работающие в рамках ограниченных бюджетных ограничений.

EP3C55F484C8N Производитель

Intel, громкое название в компьютерных технологиях, расширила ассортимент продуктов, купив компанию под названием Altera в 2015 году. Этот шаг привел полевых программируемых массивов ворот (FPGA) в предложения Intel, повышая его способность создавать универсальные и мощные чипы.Одной из линейки продуктов от Altera, которую теперь использует Intel, является серия Cyclone® III, которая включает в себя чипы, такие как EP3C55F484C8N.Эти чипы предназначены для использования меньшей мощности без потери производительности, что делает их идеальными для использования на заводских машинах, автомобильных системах и повседневных гаджетах.Intel продолжает улучшать эти чипы, следя за тем, чтобы они удовлетворяли растущие потребности современных электронных устройств.Увеличивая то, как эти чипы сохраняют энергию и обработку задач, Intel помогает сделать более продвинутые и эффективные гаджеты.Это непрерывное улучшение важно, поскольку оно помогает сделать гаджеты более умными, заводские операции более автоматизированными, а автомобильные системы более безопасны и реагируют.

Заключение

Чип EP3C55F484C8N является лучшим выбором для многих технических приложений из -за его баланса затрат, мощности и функциональности.Он упакован с полезными функциями, такими как множество логических элементов, множество памяти и гибкие параметры ввода/вывода.Эта FPGA идеально подходит для всего, от ИИ и передовых мобильных сетей до интеллектуальных устройств и промышленных машин.Это руководство показало технические детали и преимущества использования EP3C55F484C8N, а также практические советы о том, как максимально использовать этот чип в различных технических средах.
