Объяснение трансмиссии электромобиля: как она работает, компоненты, типы и приложения

Когда вы управляете электромобилем (EV), трансмиссия — это система, которая превращает электрическую энергию в движение.В этой статье вы узнаете, что такое трансмиссия электромобиля, как она работает и ключевые детали, обеспечивающие ее эффективную работу.Вы также поймете разницу между системами на 400 В и 800 В и как они влияют на производительность и зарядку.Кроме того, вы изучите различные типы силовых агрегатов электромобилей, а также их преимущества, ограничения и общие области применения.

Каталог

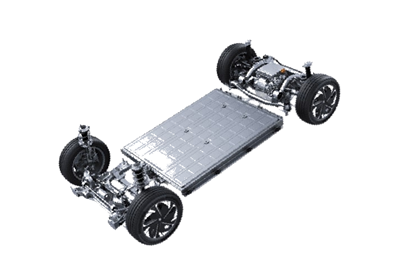

Рисунок 1. Обзор системы трансмиссии электромобиля

Что такое силовая установка электромобиля?

Силовая установка электромобиля — это система, которая преобразует электрическую энергию в механическое движение для приведения в движение транспортного средства.Он служит основным механизмом, отвечающим за движение электромобилей.Вместо того, чтобы полагаться на сгорание топлива, он использует накопленную электрическую энергию для эффективного создания движения.Трансмиссия электромобиля обеспечивает плавное ускорение, контролируемую скорость и надежную работу автомобиля.Он предназначен для передачи мощности непосредственно на колеса с минимальными потерями энергии.Его основная цель — обеспечить чистоту, эффективность и отзывчивость вождения.

Как работает силовая установка электромобиля?

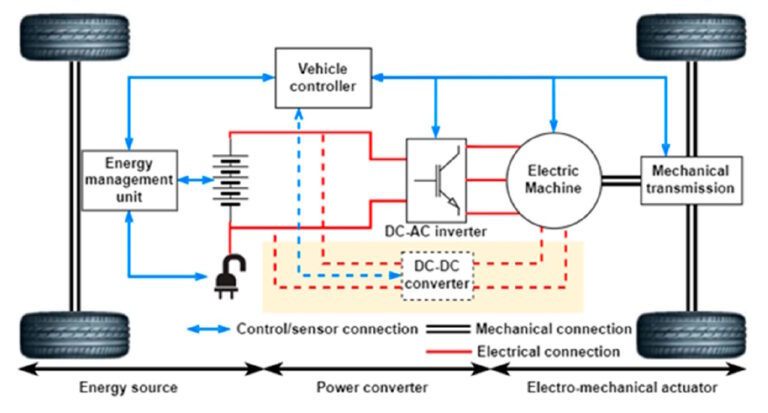

Рисунок 2. Принцип работы электротрансмиссии

Трансмиссия электромобиля работает путем преобразования накопленной электрической энергии в полезное движение посредством контролируемого процесса потока энергии.Энергия начинается с постоянного тока, хранящегося в аккумуляторе, и регулируется перед преобразованием в форму, пригодную для движения.Это преобразование позволяет системе подавать точную мощность в зависимости от ввода драйвера.По мере того, как энергия проходит через систему, она постоянно регулируется в соответствии с требованиями скорости и крутящего момента.

Преобразованная энергия затем используется для создания вращательной силы, которая поворачивает колеса автомобиля.Системы управления управляют этим процессом, обеспечивая плавное ускорение и эффективную работу.Во время замедления часть энергии движения может быть перенаправлена ​​обратно в систему для повышения общей эффективности.Этот непрерывный поток энергии обеспечивает стабильную работу автомобиля в различных условиях вождения.

Архитектура силового агрегата 400 В и 800 В

Архитектура трансмиссии 400 В и 800 В относится к уровню напряжения, используемому в системе электромобиля.Эти архитектуры определяют, как электрическая энергия распределяется и используется внутри автомобиля.Система на 400 В является традиционным стандартом, используемым во многих электромобилях, а система на 800 В представляет собой конструкцию с более высоким напряжением для повышения производительности.Основное различие заключается в том, насколько эффективно подается и управляется электроэнергия.Системы с более высоким напряжением снижают требования к току для той же выходной мощности.Это напрямую влияет на скорость зарядки и общую эффективность системы.

Архитектура 800 В обеспечивает более быструю зарядку, поскольку она может работать с более высокими уровнями мощности с меньшими потерями тепла.Это также повышает эффективность за счет снижения электрического сопротивления в системе.Напротив, системы на 400 В более широко доступны и экономически эффективны.Транспортные средства, использующие системы с напряжением 800 В, часто достигают более высоких характеристик и снижают потери энергии во время работы.Однако им могут потребоваться более совершенные компоненты и инфраструктура.Обе архитектуры разработаны с учетом различных требований к производительности и стоимости при проектировании электромобилей.

Типы электродвигателей

Гибридные электромобили (HEV)

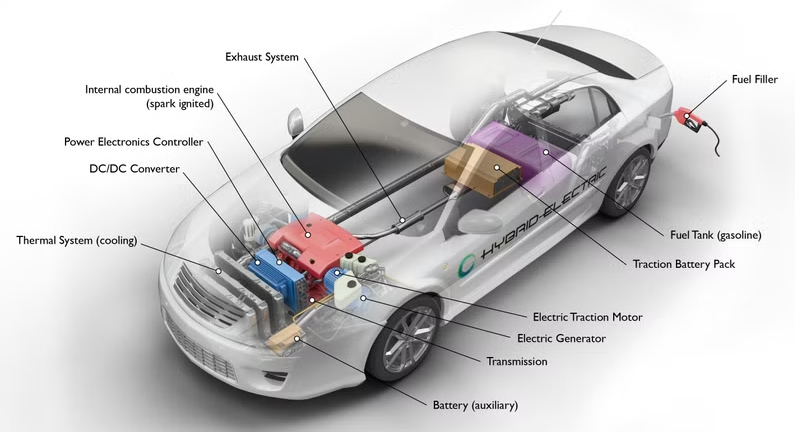

Рисунок 3. Схема конфигурации силовой установки HEV.

Гибридный электромобиль (HEV) использует как двигатель внутреннего сгорания, так и электродвигатель для привода автомобиля в движение.Он не требует внешней зарядки, поскольку аккумулятор заряжается внутри во время работы.Система объединяет два источника энергии для повышения общей эффективности.Электродвигатель помогает двигателю при ускорении и движении на низкой скорости.Двигатель обеспечивает дополнительную мощность, когда это необходимо, особенно на более высоких скоростях.Интегрированная компоновка показывает, как обе системы работают вместе в автомобиле.Этот тип трансмиссии обычно используется для обеспечения баланса между топливной экономичностью и производительностью.

Подключаемые гибридные электромобили (PHEV)

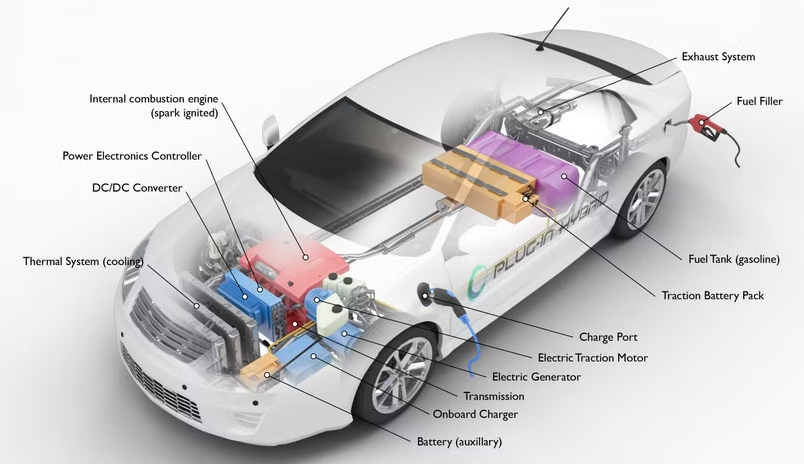

Рисунок 4. Схема конфигурации силовой установки PHEV

Подключаемый гибридный электромобиль (PHEV) сочетает в себе двигатель внутреннего сгорания и систему перезаряжаемых аккумуляторов.В отличие от стандартных гибридов, его можно заряжать от внешнего источника питания.Это позволяет автомобилю работать в электрическом режиме на короткие расстояния.Двигатель используется, когда заряд аккумулятора низкий или требуется дополнительная мощность.Конструкция системы подчеркивает как возможность зарядки, так и два источника питания.Он обеспечивает гибкость в использовании энергии во время вождения.Этот тип трансмиссии поддерживает как электропривод, так и работу с увеличенным запасом хода.

Аккумуляторные электромобили (BEV)

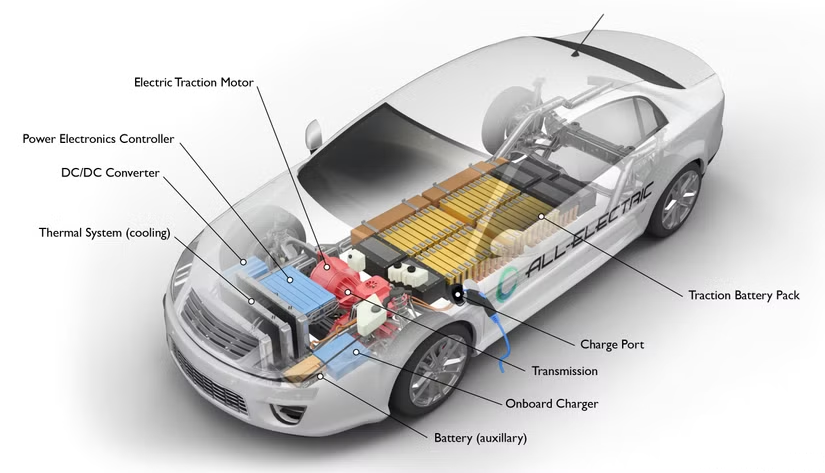

Рисунок 5. Схема конфигурации силовой установки BEV.

Электромобиль с аккумуляторной батареей (BEV) питается исключительно за счет электрической энергии, хранящейся в аккумуляторном блоке.Он не использует двигатель внутреннего сгорания или систему, работающую на топливе.В качестве движущей силы транспортное средство использует исключительно электродвигатели.На компоновке четко видно отсутствие компонентов топлива.Энергия подается непосредственно от аккумулятора для привода колес.Этот тип трансмиссии предназначен для полностью электрической работы.Он представляет собой наиболее прямую форму электрической мобильности.

Электромобили на топливных элементах (FCEV)

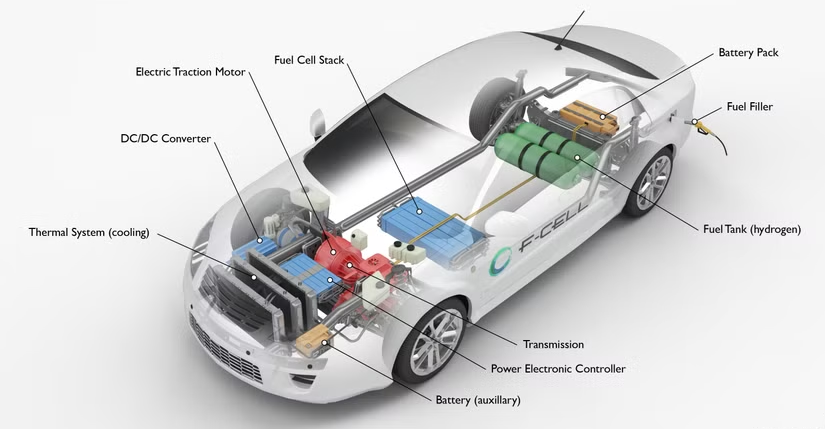

Рисунок 6. Схема конфигурации силовой установки FCEV.

Электромобиль на топливных элементах (FCEV) генерирует электроэнергию, используя водородное топливо, вместо того, чтобы хранить его в больших батареях.Он использует блок топливных элементов для производства электрической энергии, которая приводит в действие двигатель.Водород хранится в бортовых резервуарах и подается в систему по мере необходимости.На схеме показано, как топливный элемент интегрируется с другими электрическими компонентами.Во время работы система непрерывно вырабатывает электроэнергию.Этот тип трансмиссии ориентирован на выработку энергии по требованию.Это позволяет ездить на электротяге, не полагаясь исключительно на аккумуляторную батарею.

Электромобили увеличенного запаса хода (EREV)

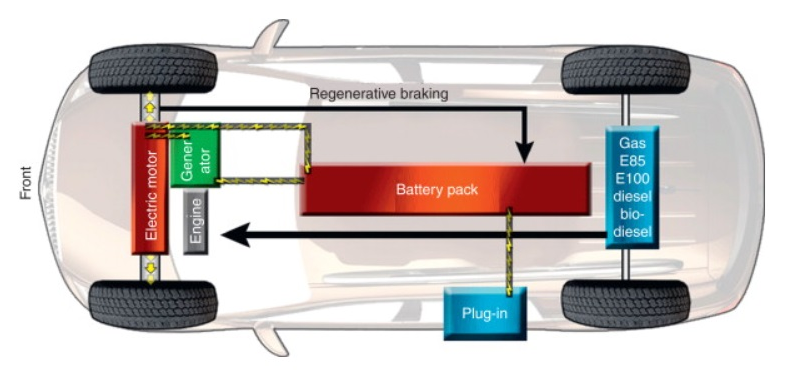

Рисунок 7. Схема конфигурации силового агрегата EREV.

Электромобиль с увеличенным запасом хода (EREV) в основном приводится в движение электродвигателем при поддержке вторичного генератора.Во время обычной езды автомобиль работает в основном от аккумулятора.Когда уровень заряда батареи становится низким, генератор вырабатывает электроэнергию, увеличивая запас хода.Компоновка системы показывает четкое разделение между движением и выработкой энергии.Генератор не приводит в движение колеса напрямую.Вместо этого он поставляет электроэнергию для поддержания работы.Этот тип трансмиссии обеспечивает более длительное путешествие, не полагаясь полностью на зарядку.

Силовой агрегат электромобиля против силового агрегата двигателя внутреннего сгорания (ДВС)

Аспект	Электромобильная трансмиссия	ДВС силовой агрегат
Источник энергии	Батарея электричество (обычно системы 300–800 В)	Бензин или дизель (плотность энергии ~12 000 Втч/кг)
Основной механизм	Электродвигатель (КПД 90–97%)	Внутренний двигатель внутреннего сгорания (КПД 20–40%)
Выбросы	0 г/км выхлопная труба CO₂	~100–250 г/км CO₂ (типичные легковые автомобили)
Движущиеся части	~20–30 переездов детали в трансмиссии	~200–2000 движущиеся части в системе двигателя
Энергия Эффективность	~85–90% эффективность трансмиссии	~25–35% эффективность трансмиссии
Уровень шума	~50–60 дБ во время операция	~70–90 дБ в зависимости от нагрузки двигателя
Техническое обслуживание Интервал	Меньше обслуживания предметы;без замены масла	обычное масло меняется каждые ~5 000–10 000 км.
Энергия Конверсия	Электрика → механический (прямой привод)	Химическая → термический → механический (многоступенчатые потери)
Трансмиссия	Односкоростной редуктор (передаточное число ~8:1–10:1)	Многоскоростной коробка передач (типично 5–10 передач)
Время запуска	Мгновенный крутящий момент (задержка 0 мс)	Запуск двигателя задержка ~0,5–2 секунды
Потери тепла	~10–15% энергии потерялся как тепло	~60–75% энергии потерялся как тепло
Топливная система	Нет топливного бака или система впрыска	Топливный бак, насос, требуются форсунки
Регенеративный Торможение	Восстанавливает ~10–30% энергия	Нет энергии восстановление
Система управления	Полностью электронный (ЭБУ + силовая электроника)	Механический + электронное управление двигателем
Заправка / Время зарядки	20–40 мин (быстро зарядка), 6–12 часов (переменный ток)	3–5 минут дозаправка

Преимущества электродвигателей

• Высокая энергоэффективность при минимальных потерях.

• Низкие эксплуатационные расходы благодаря меньшему количеству движущихся частей.

• Нулевые выбросы выхлопных газов во время работы.

• Плавное и тихое вождение.

• Мгновенный крутящий момент для быстрого ускорения.

• Снижение зависимости от ископаемого топлива.

Ограничения электродвигателей

• Высокая стоимость батареи

• Ограниченный запас хода в некоторых моделях.

• Более длительное время зарядки по сравнению с дозаправкой.

• Доступность зарядной инфраструктуры варьируется.

• Деградация батареи с течением времени

• Более тяжелые системы хранения энергии

Применение электродвигателей

1. Легковые автомобили. Электроприводы широко используются в автомобилях для личного транспорта.Они обеспечивают чистую и эффективную мобильность для ежедневных поездок на работу.Эти системы помогают снизить городские выбросы и шумовое загрязнение.Многие переходят на платформы электромобилей для современных автомобилей.Это приложение играет важную роль в устойчивом транспорте.

2. Общественный транспорт. Электрические автобусы и транспортные системы используют электроприводы для городского транспорта.Они снижают расход топлива и улучшают качество воздуха в городских районах.Эти автомобили эффективно работают в условиях пробок.Это приложение поддерживает масштабные экологические цели.

3. Коммерческие транспортные средства. В фургонах и грузовиках для логистики и перевозки грузов используются электроприводы.Они предлагают более низкие эксплуатационные расходы с течением времени.Эти системы идеально подходят для доставки на короткие расстояния и в город.Это приложение повышает эффективность цепочек поставок.

4. Промышленное оборудование. Электротрансмиссии используются в вилочных погрузчиках и складской технике.Они обеспечивают надежную и бесшумную работу в закрытых помещениях.Эти системы снижают выбросы в замкнутых пространствах.Они также повышают эксплуатационную безопасность и эффективность.Это приложение важно в современных отраслях промышленности.

5. Двухколесные транспортные средства и микромобильность. В электрических скутерах и мотоциклах используются компактные электродвигатели.Они подходят для поездок на короткие расстояния и городской мобильности.Эти автомобили энергоэффективны и просты в обслуживании.Они поддерживают транспортные решения последней мили.Это приложение быстро растёт в городах.

6. Внедорожные и специализированные транспортные средства. Электродвигатели используются в карьерной технике, сельскохозяйственных машинах и строительной технике.Они повышают эффективность в сложных условиях.Эти системы снижают зависимость от топлива и выбросы.Они также поддерживают системы автоматизации и передовые системы управления.Это приложение расширяет возможности использования электромобилей за пределами обычных дорог.

Заключение

Силовые агрегаты электромобилей предлагают экологически чистый и эффективный способ приведения в движение транспортных средств, используя электричество вместо топлива.В них используются ключевые компоненты, такие как аккумулятор, двигатель и системы управления, для обеспечения бесперебойной работы.Различные конструкции и типы обеспечивают гибкость в зависимости от стоимости, диапазона и эффективности.Хотя существуют некоторые проблемы, их использование во многих приложениях продолжает расти.Силовые агрегаты электромобилей играют важную роль в современном транспорте.
