Блок управления двигателем (ECU): функции, симптомы, тестирование и руководство по устранению неполадок

Блок управления двигателем (ECU) похож на мозг двигателя вашего автомобиля.Он собирает информацию от разных датчиков вокруг двигателя и использует эту информацию для управления такими вещами, как использование топлива, поток воздуха и время Spark.В этом руководстве объясняется, как работает ECU, охватывает разницу между более старыми аналоговыми ECU и современными цифровыми, описывает, как ECU варьируется в разных типах транспортных средств, и помогает вам распознать, когда ваш ECU может работать неправильно.Он также показывает вам, как проверить ECU, используя простой инструмент, называемый мультиметром, что делает устранение неполадок проще и безопаснее.

Каталог

Что такое блок управления двигателем (ECU)?

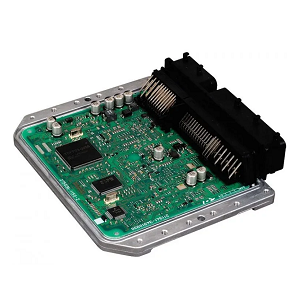

А Блок управления двигателем (ECU) является важной частью современных автомобилей, которая помогает двигателю работать плавно и эффективно.Он собирает информацию от датчиков и быстро регулирует такие вещи, как использование топлива, время зажигания и воздушный поток.Эти изменения помогают двигателю хорошо работать и использовать меньше топлива.Если ECU перестает работать должным образом, у автомобиля могут быть такие проблемы, как медленное ускорение, использование слишком большого количества топлива или даже отказа двигателя.ECU имеет несколько частей, в том числе крошечный компьютерный чип, круговые платы и другие электронные кусочки.Чип запускает специальное программное обеспечение, которое контролирует, как работает двигатель.Это программное обеспечение может быть обновлено или изменено, чтобы улучшить производительность автомобиля или решить любые проблемы.

Единицы управления двигателями (ECU) можно разделить на два основных типа на основе того, как они обрабатывают информацию: аналоговый и цифровой. Аналоговые эконы Используйте основные электрические компоненты, такие как резисторы, конденсаторы и транзисторы для управления различными функциями двигателя.Они работают, регулируя уровни напряжения для регулирования впрыска топлива, времени зажигания и других операций.Эти типы ECU обычно встречаются в старых транспортных средствах или в более простых системах двигателей, которые не требуют быстрых расчетов.Поскольку они полагаются на фиксированные электрические цепи, аналоговые ЭКУ имеют ограниченную гибкость и не могут легко адаптироваться к изменению условий вождения.Несмотря на то, что они были эффективны в более ранних автомобильных дизайнах, они в основном были заменены более продвинутыми цифровыми ECU в современных автомобилях.

Цифровые экью, с другой стороны, гораздо более изощренны.Они используют мощные микропроцессоры для сбора и анализа данных с различных датчиков во времени.Эти ECU могут быстро регулировать впрыск топлива, время зажигания и другие параметры двигателя на основе условий вождения, повышения эффективности и производительности.Цифровые ЭКУ способны обрабатывать сложные расчеты, что делает их необходимыми для современных транспортных средств с передовыми системами управления двигателями.Поскольку они работают с использованием программного обеспечения, другие могут обновлять или изменить их для повышения производительности или соблюдения новых правил.Эта гибкость делает цифровые ЭКУ большой частью современных автомобильных технологий, обеспечивая повышение эффективности использования топлива и более низкие выбросы.

Изменчивость ECU в разных моделях транспортных средств

У каждого современного транспортного средства есть блок управления двигателем (ECU), который помогает управлять двигателем, но его сложность зависит от типа автомобиля.Спортивные автомобили имеют передовые ECU, которые управляют мощными системами двигателей, такими как турбокомпрессоры, переменное время клапана и различные режимы вождения.Эти ECU работают очень быстро, регулируя настройки двигателя вовремя, чтобы улучшить скорость, мощность и производительность.Некоторые даже позволяют водителям или механикам тонкой настройки двигателя для гонок или повышения эффективности использования топлива.Это помогает спортивным автомобилям быстро реагировать на дорожные условия и водительские входы, что делает их более мощными и динамичными.

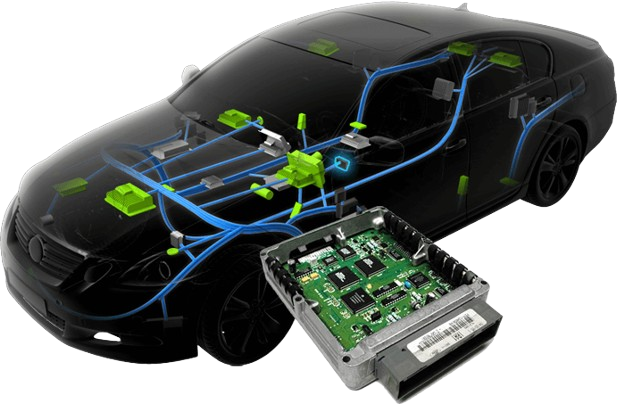

Рисунок 2. Интеграция ECU в современных транспортных средствах

С другой стороны, экономические автомобили используют более простые ECU, которые фокусируются на основных функциях, таких как инъекция топлива, время зажигания и контроль выбросов.Эти ECU предназначены для повышения эффективности использования топлива и обеспечения плавного бега в течение длительного времени двигателя.Несмотря на то, что у них нет расширенных вариантов настройки ECU спортивных автомобилей, они по -прежнему играют роль в том, чтобы заставить двигатель работать должным образом.Независимо от того, насколько прост или сложный ECU, его основная задача всегда одинакова: обрабатывать данные с датчиков и быстро регулировать, которые повышают эффективность, производительность и срок службы двигателя.

Основные функции блока управления двигателем (ECU)

Блок управления двигателем (ECU) является ключевой частью двигателя.Он помогает двигателю хорошо работать, эффективно использовать топливо и оставаться надежным, контролируя важные функции:

Управление временем с переменным клапаном (VVT)

Блок управления двигателем (ECU) изменяет время, когда открываются впускные и выхлопные клапаны и близкие, чтобы улучшить, как работает двигатель.Регулируя время клапана в зависимости от скорости двигателя и условий вождения, система помогает воздуху более плавно в цилиндрах двигателя.Этот лучший воздушный поток приводит к более высокой производительности двигателя без использования дополнительного топлива.В результате двигатель может производить большую мощность, оставаясь еще эффективным.Система также помогает обеспечить постоянную мощность на разных скоростях, что делает автомобиль более отзывчивым при ускорении.Независимо от того, движется ли автомобиль медленно в движении или ускоряется на шоссе, VVT помогает гарантировать, что двигатель работает в лучшем виде.Это делает вождение более гладким и более приятным, а также помогает двигателю длиться дольше.

Помимо улучшения мощности, VVT также помогает двигателю использовать меньше топлива и производить меньше выбросов.Тщательно контролируя, когда клапаны открываются и закрываются, система уменьшает потраченное впустую топливо и делает двигатель более полно сжигать топливо.Это не только экономит газ, но и помогает сократить загрязнение.Система снижает вредные газы, такие как оксиды азота (NOx) и невозвратные частицы топлива, что делает автомобиль более экологически чистым.Поскольку VVT может приспособиться к различным ситуациям вождения, он сохраняет эффективную работу двигателя, находится ли водитель в движении остановки и ходить на постоянной скорости.Из -за этих преимуществ многие современные автомобили используют технологию VVT, чтобы обеспечить хороший баланс мощности, экономии топлива и более низких выбросов, делая транспортные средства как мощными, так и эффективными.

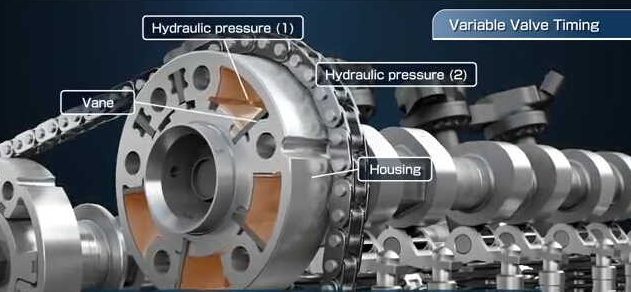

Рисунок 3. Механизм срока срока клапана (VVT) и гидравлический контроль

Регулирование смеси с воздушным топливом

Блок управления двигателем (ECU) тщательно контролирует, сколько топлива смешивается с воздухом, прежде чем он входит в двигатель.Это происходит с помощью информации от разных датчиков, таких как датчик массового воздушного потока (MAF), который измеряет количество воздуха, идущего в двигатель.Основываясь на этих данных, ECU решает, сколько топлива для инъекции, чтобы двигатель работал плавно.Цель состоит в том, чтобы сохранить правильный баланс между воздухом и топливом, который обычно составляет около 14,7 частей воздуха до 1 части топлива в бензиновых двигателях.Если слишком много топлива (богатая смесь), это может вызвать дополнительный расход топлива, наращивание углерода и загрязнение.С другой стороны, если слишком много воздуха (стройная смесь), двигатель может перегреться или повреждать с течением времени.Чтобы предотвратить эти проблемы, ECU постоянно корректирует, как долго и когда топливные форсунки распыляют топливо, убедившись, что двигатель получает правильную смесь в зависимости от того, ускоряется ли автомобиль, замедляется или переносит тяжелую нагрузку.

Сохранение правильного баланса с воздушным топливом также важно для уменьшения загрязнения.Если смесь правильная, вредные газы, такие как угарный газ (CO), оксиды азота (NOx) и несгоревшее топливо (углеводороды), сохраняются к минимуму.Современные автомобили используют систему, называемую контролем топлива с закрытой контукой, где ECU слушает датчики кислорода в выхлопной трубе и вносит небольшие изменения, чтобы поддерживать топливную смесь прямо.Это помогает автомобилю соответствовать строгим правилам загрязнения, а также защищает важные части, такие как каталитический конвертер, который очищает выхлопные газы.Новые технологии, такие как прямое впрыск топлива и время переменных клапанов, также помогают сделать сжигание топлива более эффективным.По мере того, как автомобильные технологии улучшаются, некоторые ECU теперь используют искусственный интеллект и машинное обучение, чтобы лучше контролировать смеси с воздушным топливом, что приводит к более чистым, более экономичным и более мощным двигателям.

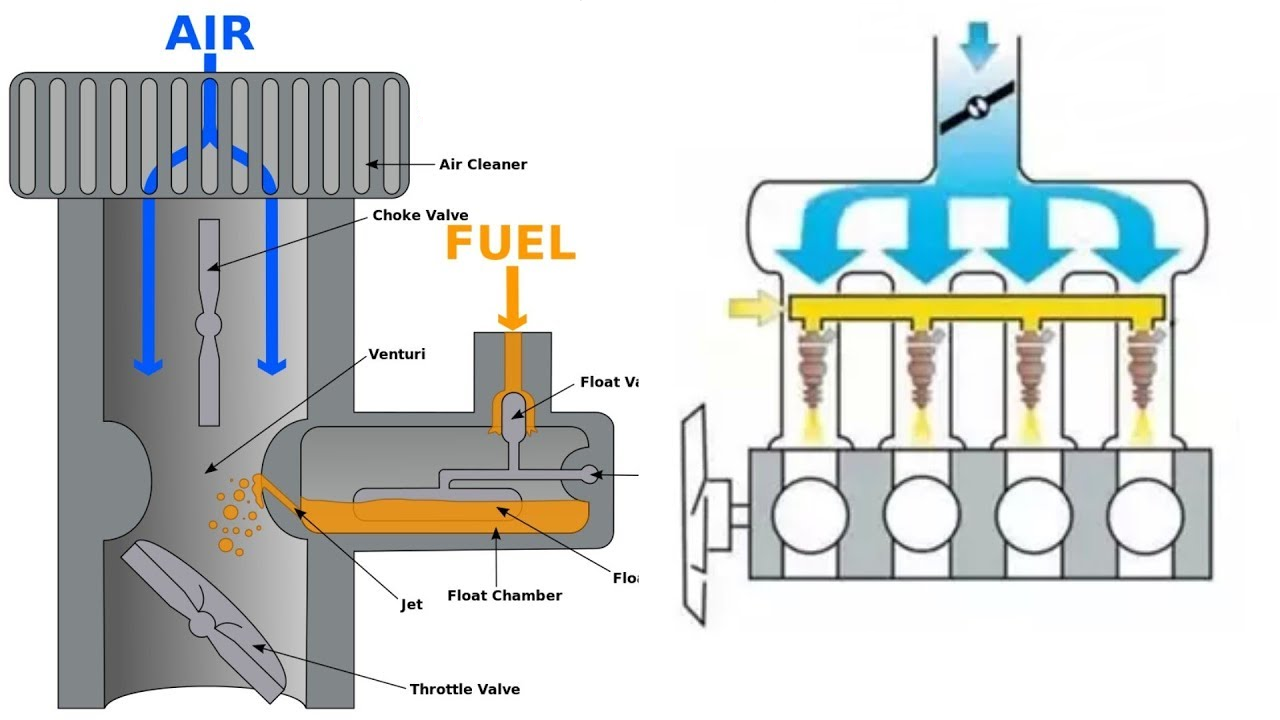

Рисунок 4. Регулирование смеси с воздушным топливом

Контроль времени зажигания

ЭКУ управляет точным моментом, когда свеча света зажигает смеси топливного воздуха внутри цилиндров двигателя.Это время очень важно, потому что он помогает двигателю производить наибольшую мощность при эффективном использовании топлива.Если искра происходит слишком рано или слишком поздно, двигатель может не работать плавно, что может привести к снижению производительности, более высокого расхода топлива и даже повреждения частей двигателя.ECU постоянно регулирует время, основанное на различных факторах, таких как скорость двигателя, температура и то, насколько тяжело водитель нажимает на педали газа.Современные системы используют датчики и интеллектуальные технологии, чтобы внести эти корректировки, помогая двигателю правильно работать во всех видах вождения, независимо от того, наступает ли автомобиль, круиз или ускоряется.

Одна из основных причин, по которой время зажигания очень важно, заключается в предотвращении стука двигателей, что происходит, когда смесь топливного воздуха горит слишком рано или неравномерно.Соборы могут создать слишком большое давление внутри цилиндра, что может повредить важные детали двигателя, такие как поршни и стены цилиндра.Чтобы остановить это, ECU использует специальные датчики, чтобы обнаружить стук и отрегулировать время, чтобы обеспечить безопасность двигателя.Правильное время зажигания также помогает уменьшить загрязнение, так как плохое время может привести к более вредным газам из двигателя.Тщательно контролируя при стрельбе зажигания зажигания, ECU помогает двигателю работать плавно, длиться дольше и оставаться экономически эффективным, а также уменьшая его влияние на окружающую среду.

Обработка данных датчика

Блок управления двигателем (ECU) постоянно собирает информацию от разных датчиков, которые отслеживают важные условия двигателя, например, насколько открыт дроссель, как быстро работает двигатель, и количество кислорода в выхлопной газе.ECU использует эти данные для быстрого принятия решений, которые обеспечивают бесперебойную работу двигателя.Например, когда датчик положения дроссельной заслонки обнаруживает изменение, ECU регулирует подачу топлива в соответствии с входом водителя, помогая автомобилю отреагировать должным образом.Датчик скорости двигателя помогает контролировать впрыск топлива и время зажигания, следя за тем, чтобы двигатель работает эффективно на разных скоростях.Между тем, датчик кислорода проверяет, насколько хорошо сжигает топливо, поэтому ECU может отрегулировать смесь воздушного топлива для повышения эффективности топлива и снижения загрязнения.Постоянно анализируя и корректируя эти факторы, ECU помогает двигателю хорошо работать, предотвращая ненужный износ.

После сбора информации с датчиков, ECU вносит немедленные изменения, чтобы двигатель работал правильно и избегал проблем.Если датчик дроссельной заслонки обнаруживает, что водитель быстро нажимает на педали газа, ECU увеличивает подачу топлива и изменяет время зажигания, чтобы обеспечить правильное количество энергии.С другой стороны, когда автомобиль замедляется, ECU уменьшает подачу топлива, чтобы сэкономить топливо и снижение выбросов.Если датчик кислорода обнаруживает, что смеси с воздушным топливом не сбалансирована, ECU регулирует его, чтобы не допустить, чтобы двигатель не работал плохо или производил слишком большое загрязнение.Непрерывно контролируя и реагируя на данные датчиков, ECU сохраняет двигатель надежным, эффективным и экологически чистым.Эта постоянная связь между датчиками и ECU необходима для современных транспортных средств, помогая им плавно работать во всех условиях вождения, максимизируя топливную эффективность и срок службы двигателя.

Симптомы плохого блока управления двигателем (ECU)

Если ECU не работает должным образом, у вашего автомобиля могут возникнуть проблемы с тем, как работает двигатель.Поймать эти проблемы на раннем этапе может помочь предотвратить больший ущерб двигателю и другим важным частям транспортного средства.

Необычное поведение двигателя

Если двигатель автомобиля не работает плавно, это может означать, что есть проблема с ECU.Одним из распространенных знаков является медленное или слабое ускорение, когда автомобиль занимает больше времени, чем обычно, чтобы ускоряться или не реагирует хорошо при нажатии на педали газа.Это может быть разочаровывающим, особенно при попытке объединиться на дорогу или пройти еще один автомобиль.Двигатель может также чувствовать себя слабее в целом, изо всех сил пытаясь поддерживать скорость или мощность.В некоторых случаях двигатель может остановиться, внезапно отключившись на знаках остановки, светофора или даже во время вождения.Еще одна распространенная проблема - ошибка, которая ощущается как внезапные придурки или дрожание, пока машина движется.Все эти проблемы могут затруднить вождение и могут означать, что ECU не управляет двигателем правильно.

Эти проблемы обычно возникают, когда ECU не управляет такими вещами, как инъекция топлива, время зажигания или данные датчиков.Если ECU отправляет слишком много или слишком мало топлива, двигатель может не работать эффективно, вызывая грубое вождение и потерю мощности.Если он неверно контролирует время Spark, двигатель может ошеломлять или работать неравномерно.Кроме того, если данные датчика неправильно прочитают ECU, он может внести плохую корректировку в смеси воздушного топлива двигателя, что приведет к большему количеству проблем.Эти проблемы не только делают вождение труднее, но также могут тратить топливо и увеличить загрязнение.Если они остаются неконтролированными, они могут повредить важные детали двигателя и привести к дорогому ремонту.

Проверьте активацию света двигателя

Проверка двигателя (CEL) является одним из основных признаков того, что что -то в автомобиле может быть неправильным, и это часто может быть связано с проблемами с блоком управления двигателем (ECU).Этот свет предназначен для того, чтобы помочь водителям, предупреждая их, когда автомобиль обнаруживает проблему, но иногда неисправный ЭБУ может привести к тому, что он включается по неправильным причинам.ЭКУ похож на мозг автомобиля, чтение информации от разных датчиков и обеспечение того, чтобы все работает гладко.Если у ECU есть проблема, он может неправильно прочитать эту информацию и отправить коды ошибок, которые не соответствуют фактической проблеме.Это может сделать диагностику проблемы путаницей, потому что механики могут проверять и заменить детали, которые на самом деле работают нормально, когда реальная проблема связана с самим ЭБУ.

Если CEL остается в течение длительного времени, и нет четких механических проблем, это может означать, что ECU работает неправильно.Обычно CEL включается, когда существует реальная проблема, и в некоторых случаях это может даже моргнуть, если проблема серьезной.Но когда ECU неисправен, свет может оставаться даже после того, как ремонт был сделан или может включаться и выключаться в случайное время.Это может привести к ненужным исправлениям и разочарованию, если реальная причина не найдена.Безусловно, запустите специальные тесты на ECU, чтобы проверить, работает ли он должным образом.Если ECU является проблемой, его, возможно, потребуется сбросить, перепрограммировать или заменить, чтобы убедиться, что система предупреждения транспортного средства снова работает правильно.

Рисунок 5. Проверьте свет двигателя (CEL) и диагностику ECU

Увеличение выбросов

Блок управления двигателем (ECU) очень важен для контроля того, как транспортное средство сжигает топливо и выпускает выбросы.Когда он работает правильно, он сохраняет правильный баланс топлива и воздуха, поэтому двигатель работает плавно и производит меньше вредных газов.Однако, если ECU не работает должным образом, он может смешивать слишком много или слишком мало топлива с воздухом, заставляя двигатель неэффективно сжигать топливо.Это может привести к увеличению вредных выбросов, таких как угарный газ, и другие загрязняющие вещества, которые загрязняют воздух.Неисправное ЭБУ также может сделать тест на выбросы, который требуется во многих местах, чтобы убедиться, что автомобили соответствуют экологическим стандартам.В некоторых случаях неисправный ЭБУ может привести к тому, что толстый или темный дым выходит из выхлопа, что является признаком того, что топливо не горит полностью.Это не только наносит ущерб окружающей среде, но и влияет на производительность двигателя и может привести к дорогому ремонту, если их игнорировать.

Если транспортное средство начинает выпускать больше выбросов, чем обычно, это может быть признаком того, что ECU не работает так, как должно.Водитель может заметить больше выхлопного дыма, что может означать, что топливо не горит должным образом.Для дизельных транспортных средств черный дым часто означает, что используется слишком много топлива, в то время как автомобили с бензином могут выпускать больше выбросов углерода, если ECU неисправен.Высокие выбросы не только вредны для окружающей среды, они также могут повлиять на эффективность использования топлива и заставить двигатель работать усерднее, чем необходимо.Это может привести к другим проблемам, таким как снижение мощности двигателя и более высокие затраты на топливо.Если выбросы внезапно увеличиваются, важно проверить ECU, чтобы увидеть, вызывает ли это проблему.Раннее исправление проблем ECU может помочь предотвратить большие проблемы с двигателем и обеспечить эффективную работу транспортного средства, оставаясь в пределах юридических лимитов.

Как работает блок управления двигателем?

Блок управления двигателем (ECU) - это мозг современного транспортного средства, ответственный за управление производительностью и эффективностью двигателя.Он постоянно собирает данные от различных датчиков и вносит коррективы для оптимизации расхода топлива, выбросов и выходной мощности.Анализируя входы ключей, ECU гарантирует, что двигатель работает плавно и безопасно в различных условиях вождения.Одним из важных вводов мониторы ECU является скорость двигателя (об / мин).ECU использует эти данные для контроля впрыска топлива и времени зажигания, убедившись, что двигатель работает эффективно на разных скоростях.Правильное время помогает улучшить экономию топлива и предотвращает стук двигателей, что может нанести ущерб с течением времени.Датчик положения дроссельной заслонки сообщает ECU, сколько драйвер нажимает ускоритель.На основании этой информации ECU корректирует воздушную и топливную смесь, чтобы обеспечить правильное количество энергии.Если водитель нажимает на ускоритель сильнее, ECU увеличивает впрыск топлива, чтобы обеспечить большую мощность, и если дроссельная заслонка выпускается, он уменьшает топливо, чтобы сэкономить энергию.

ECU также опирается на датчик абсолютного давления (MAP) и датчик впускного воздуха, чтобы тонко настроить соотношение воздушного топлива.Датчик карты измеряет давление воздуха в впускном коллекторе, в то время как датчик температуры впускного воздуха обнаруживает температуру воздуха.Вместе эти входы помогают ECU определять правильное количество топлива, необходимое для эффективного сгорания в различных условиях погоды и высоты.Наконец, ECU повышает эффективность и предотвращает повреждение двигателя, анализируя сигналы датчика кислорода и датчика.Датчик кислорода проверяет выхлопные газы, чтобы гарантировать, что топливная смесь сжигается правильно, уменьшая выбросы.Датчик удара обнаруживает ненормальные вибрации, вызванные стуком двигателя, что позволяет ECU регулировать время зажигания и предотвратить повреждение.Обработка всех этих входов, ECU помогает поддерживать бесперебойную работу двигателя, повышая производительность, эффективность использования топлива и надежность.

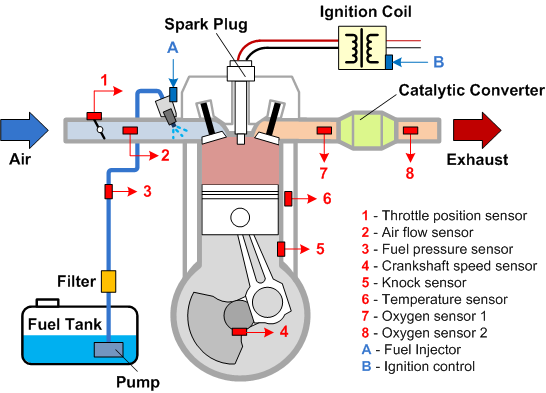

Рисунок 6. Входы датчика ECU и система управления двигателем

Что такое мультиметр?

Мультиметр является важным инструментом, используемым для проверки электрических деталей, таких как блок управления двигателем (ECU).Это устройство помогает измерять различные значения электричества, облегчая поиск и исправление проблем в ECU или других электронных системах.Без мультиметра выяснение проблем с электричеством было бы намного сложнее, потому что он дает четкую информацию о том, как электроэнергию работает в системе.Три основные вещи, которые мультиметровые меры - это напряжение, ток и сопротивление. Напряжение Проверяет, получает ли ECU правильное количество энергии, что важно, потому что слишком много или слишком мало, может вызвать проблемы. Текущий Рассказывает, как электричество протекает через ECU, следя за тем, чтобы все работает так, как должно. Сопротивление Помогает найти сломанные соединения или поврежденные детали, которые могут помешать ЕБУ работать должным образом.Изучение того, как использовать мультиметр, очень полезно для тех, кто работает с электрическими системами, потому что это делает устранение неполадок быстрее и проще.

Существует два основных типа мультиметра: цифровые и аналоговые. Цифровые мультиметра (DMMS) являются наиболее распространенными, потому что они показывают точные числа на экране, что облегчает их чтение и снижает вероятность ошибок.Многие цифровые мультиметры имеют такие функции, как автоматическая оценка, что означает, что они автоматически выбирают правильные настройки, что делает их простыми в использовании даже для начинающих. Аналоговые мультиметра, с другой стороны, есть иглу, которая движется, чтобы показать измерение.Они полезны, когда вам нужно увидеть происходящие изменения, например, когда уровни напряжения поднимаются и вниз.В то время как цифровые мультиметры лучше для точных показаний, аналоговые мультиметры по -прежнему полезны для проверки сигналов, которые меняются со временем.Оба типа имеют свои собственные преимущества, и выбор между ними зависит от того, какая работа должна быть выполнена.

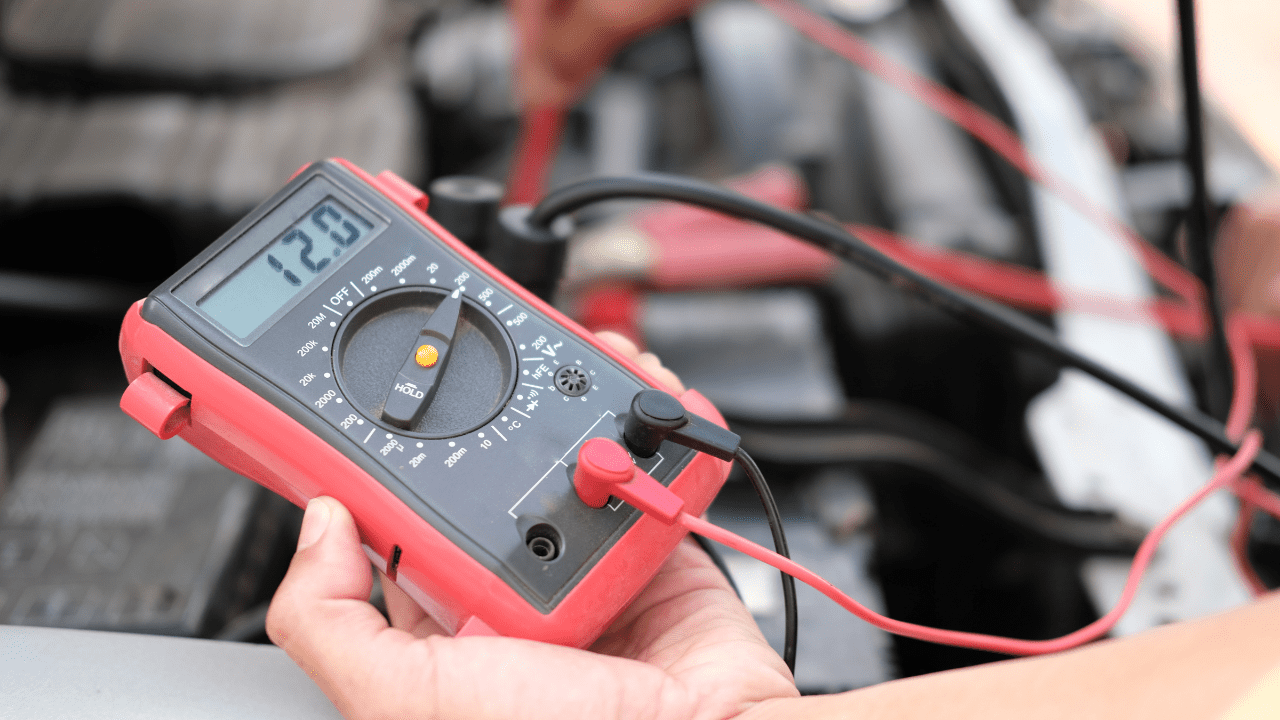

Рисунок 7. Мультиметр

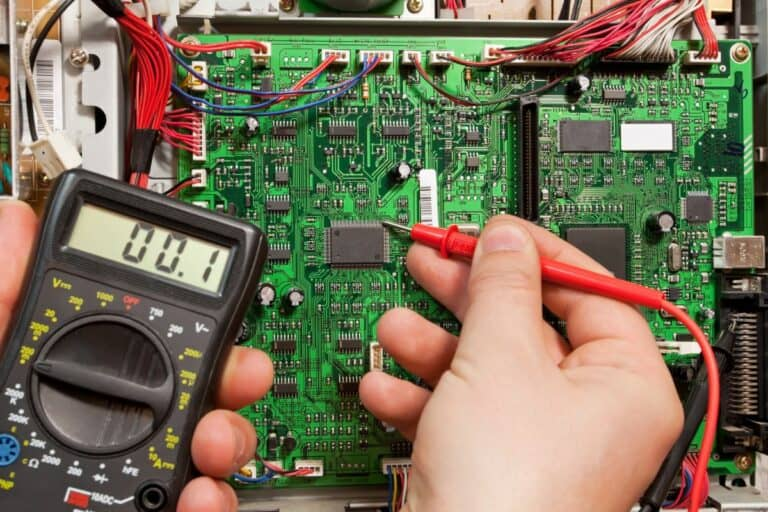

Тестирование ECU с мультиметром

Чтобы проверить, правильно ли работает блок управления двигателем (ECU) с мультиметром, выполните следующие действия:

Шаг 1: подготовка к тестированию ЭБУ

Требуемые инструменты и оборудование

• Сканер OBD-II-получает диагностические коды проблем (DTC) и контролирует данные.

• Мультиметр - измеряет напряжение, сопротивление и непрерывность в цепях ECU.

• Осциллограф - анализирует скорости сигналов и формы волны.

• Жгут тестирования ECU - обеспечивает безопасные соединения для зондирования.

• Диагностическое программное обеспечение - обеспечивает расширенный анализ и мониторинг ECU.

• Основные ручные инструменты - включают отвертки, плоскогубцы и набор гнездоров для доступа к разъемам.

• Защитное снаряжение - защитные очки и перчатки для защиты.

Соображения безопасности

• Отсоедините батарею - предотвращает потенциальные короткие замыкания.

• Охладите систему - избегайте ожогов от горячих компонентов.

• Обработайте электронику с осторожностью - предотвращает статические повреждения.

• Следуйте руководящим принципам производителя - всегда ссылайтесь на руководство по обслуживанию.

• Работать в вентилируемой зоне - обеспечивает хорошую циркуляцию воздуха.

• Используйте правильные инструменты - обеспечивает точную диагностику.

Шаг 2: Тестирование ЭБУ

Проверка напряжения питания ECU

Прежде чем начать любую электрическую работу, убедитесь, что транспортное средство полностью выключено, отключив двигатель и зажигание.Чтобы предотвратить случайные короткие цирки или потенциальное повреждение ECU, отсоедините отрицательный (-) терминал аккумулятора автомобиля.Затем найдите блок управления двигателем (ECU), который обычно расположен в отсеке двигателя, под приборной панелью или рядом с Glove Soider, в зависимости от модели автомобиля.Если неуверенность, обратитесь к руководству по обслуживанию транспортного средства для точных подробностей местоположения.

Для начала настройте мультиметр, повернув циферблат на Режим напряжения постоянного токаПолемЕсли мультиметр имеет настройку ручного диапазона, выберите 20 В безопасно измерить общие автомобильные напряжения.Затем воссоедините батарею, переживая отрицательный (-) терминал восстановить питание в системе.Как только батарея подключена, прикрепите мультиметровые выводы.Подключить черный свинец (отрицательный) до хорошей точки заземления, такой как шасси транспортного средства или отрицательный терминал батареи.Затем подключите красный свинец (положительный) к терминалу ввода мощности ECU, ссылаясь на диаграмму подключения, чтобы убедиться, что используется правильный штифт.После закрепления соединений поверните зажигание в положение ON, не запустив двигатель, это позволяет питание переходить в ECU и обеспечивает измерение напряжения.Наконец, проверьте многометровый дисплей и обратите внимание на измеренные показания напряжения.

Показания напряжения должны соответствовать ожидаемым уровням мощности ECU, которые обычно +12 В. Для основного источника питания, +5 В. Для датчика мощности и +3,3 В. Для определенных низковольтных цепей.Если измеренное напряжение ниже, чем ожидалось, или вообще отсутствует, это может указывать на потенциальные проблемы с проводкой, предохранителями или источником питания ECU.Дальнейшая проверка может быть необходима для диагностики и решения проблемы.

Входы и выходы датчика тестирования

Перед тестированием важно определить датчики в производительности двигателя.Одним из самых важных является Датчик кислорода (O₂), который контролирует уровень кислорода в выхлопных газах и помогает регулировать смеси с воздушным топливом для оптимального сгорания.А Датчик положения дроссельной заслонки (TPS) Обнаружает положение дроссельного клапана, определяя, сколько воздуха входит в двигатель.Точно так же Датчик массового воздушного потока (MAF) Измеряет количество воздуха, текущего в двигатель, позволяя системе соответствующим образом регулировать впрыск топлива.Кроме того, различные датчики температуры, например, датчик температуры охлаждающей жидкости и датчик температуры впускного воздуха, помогают регулировать время двигателя и топливную смесь на основе показаний температуры.

Чтобы проверить эти датчики, начните с установки мультиметра в соответствующий режим на основе типа тестируемого датчика.Для датчиков, которые выводят сигнал напряжения, такие как датчик кислорода (O₂) и датчик положения дроссельной заслонки (TPS), установите мультиметр в режим напряжения постоянного тока.Для датчиков, которые измеряют сопротивление, такие как датчики температуры, переключайте режим мультиметра на сопротивление (Ом).Затем найдите датчик и тщательно отключите его электрический разъем, чтобы убедиться, что на показания не влияют другие компоненты.После отключения поместите мультиметровые зонды на правильные клеммы датчика и запишите напряжение или сопротивление, отображаемое на мультиметре.Наконец, сравните измеренные значения со спецификациями производителя, найденные в руководстве по обслуживанию транспортного средства.Если показания выходят за пределы рекомендуемого диапазона, датчик может быть неисправным и требовать дальнейшей диагностики или замены.

Показания датчика должны измениться в ответ на внешние входы, указывая на то, что они функционируют должным образом.Например, при нажатии на дроссель напряжение датчика положения дроссельной заслонки (TPS) должно увеличиваться, отражая изменение положения дроссельной заслонки.Если датчик не отвечает, как ожидалось, или обеспечивает постоянное чтение без изменений, он может быть неисправным и требовать дальнейшей проверки или замены.

Проверка сигналов связи ECU

Чтобы убедиться, что блок управления двигателем (ECU) правильно общается с диагностической системой транспортного средства, внимательно следуйте этим шагам.Чтобы начать проверку сигналов связи ECU, сначала найдите OBD-II (на борту диагностики) Порт в автомобиле, обычно встречающийся под приборной панелью рядом с сиденьем водителя.После того, как он расположен, надежно подключите сканер OBD-II, чтобы установить стабильное соединение с ECU.Затем поверните ключ зажигания в положение ON без запуска двигателя.С подключенным сканером обратитесь к данным ECU, пройдя через интерфейс сканера.Получите показания датчика, проверьте храненные диагностические коды ошибок (DTCS) и просмотрите другую соответствующую систему информации, чтобы оценить статус связи ECU.

Проверяя данные ECU, проверьте ключевые параметры, чтобы обеспечить правильную связь.Начните с проверки RPM двигателя (революции в минуту) Чтобы подтвердить, что значения отображаются правильно.Неожиданные колебания или нулевое чтение могут указывать на проблему связи.Затем осмотрите Температура охлаждающей жидкости Чтобы гарантировать, что датчик температуры обеспечивает точные данные, поскольку необычно высокие или низкие показания могут сигнализировать о проблеме.Осмотреть Показания датчика От компонентов, таких как датчик кислорода, датчик положения дроссельной заслонки и датчик воздушного потока массового потока, чтобы подтвердить, что они функционируют должным образом.Наконец, просмотрите любой Диагностические коды проблем (DTCS) Хранится в ECU, так как эти коды могут помочь идентифицировать потенциальные неисправности системы.

Если сканер OBD-II отображает отсутствующие, прерывистые или неверные сигналы, важно исследовать потенциальные причины.Одной из распространенных проблем является неисправная проводка, поврежденная, изношенная или корродированная провода может нарушить связь между ECU и сканером.Тщательно осмотрите жгут проводов на наличие видимых признаков износа или повреждения.Другой возможной причиной являются свободные разъемы.Если электрические разъемы не надежно закреплены, они могут вызвать прерывистую потерю сигнала или слабые соединения.Убедитесь, что все разъемы имеют должным образом и не содержат грязи или коррозии, чтобы поддерживать стабильную связь с ECU.

Шаг 3: Интерпретация результатов теста

После того, как вы собрали тестовые данные, важно точно интерпретировать результаты.Этот шаг включает в себя сравнение измеренных значений с ожидаемыми нормальными показаниями и определение любых нарушений, которые могут указывать на проблему.

Ожидаемые (нормальные) показания

Для правильной функционирования системы определенные значения электрических и сигналов должны попасть в указанный диапазон производителя.Напряжения источника питания должны соответствовать спецификациям, представленным в Руководстве по оборудованию.Если напряжение верно, источник питания функционирует должным образом.Сигналы датчиков также должны находиться в пределах ожидаемого диапазона.Например, датчик температуры должен регулировать свой выход при изменении температуры, в то время как датчик давления должен соответствующим образом реагировать на изменения давления.Если система опирается на цифровую связь, сигналы должны быть ясными, свободными от ошибок и без каких -либо кодов предупреждения или неисправности.

Ненормальные показания и проблемы

Если измеренные значения отклоняются от ожидаемых диапазонов, это может указывать на проблему.Одной из общих проблем является неровности питания, если напряжение слишком высокое или слишком низкое, может возникнуть проблема с источником питания, неисправной проводкой или компонентом сбоя в цепи.Полное отсутствие напряжения может предположить, что раздутый предохранитель, отключенный провод или неисправное модуль мощности.Отказы датчика являются еще одной потенциальной проблемой, если датчик предоставляет неправильные показания или не изменяется в ответ на входные изменения, он может быть неисправным.Кроме того, свободная, корродированная или поврежденная проводка может привести к неточным показаниям датчиков.Ошибки связи также могут возникнуть, если сигналы являются прерывистыми или появляются коды ошибок, потенциально указывают на проблемы с проводкой связи, разъемы или ECU (электронный блок управления).Плохое заземление или помехи от других электронных компонентов могут еще больше нарушить сигналы связи, что приводит к неисправности системы.

Меры предосторожности при тестировании ECU с помощью мультиметра

Тестирование блока управления двигателем (ECU) с помощью мультиметра требует дотошного внимания к деталям, чтобы предотвратить повреждение устройства и обеспечить точные показания.Поскольку ЭКУ содержат чувствительные электронные компоненты, неправильное тестирование может привести к неисправности или даже постоянному отказу.Чтобы минимизировать риски и получить надежные результаты, придерживайтесь следующих безопасности и процедурных руководств:

Носите защитные перчатки

Электростатический разряд (ESD) может повредить деликатные внутренние компоненты ECU, что приводит к неисправности или постоянного сбоя.Чтобы минимизировать этот риск, всегда носите защитные антистатические перчатки при обращении с устройством.Эти перчатки помогают предотвратить передачу статического электричества из ваших рук в чувствительные схемы.Использование антистатического запястья ремешок, подключенный к заземленной поверхности, обеспечивает дополнительный слой защиты от статического накопления.Помимо защиты ESD, перчатки также защищают руки от грязи, смазки и потенциальных загрязнений, которые могут мешать электрическим соединениям.Некоторые автомобильные среды подвергают ЭКУ на пыль, влагу и масло, которые могут повлиять на проводимость.Сохранение устройства и чистоты руки обеспечивает более точные показания во время тестирования.

Провести визуальный осмотр

Перед проведением каких -либо электрических испытаний тщательно изучите ECU и окружающие его компоненты на наличие видимых признаков износа или повреждения.Ищите сгоревшие области, коррозию, сломанные провода или свободные разъемы, так как они могут мешать производительности устройства и привести к ложным показаниям.Если обнаружено какой -либо физический ущерб, отремонтируйте или замените необходимые компоненты, прежде чем продолжить дальнейшее тестирование.В дополнение к проверке самого ECU, проверьте жгут проводки и разъемы на наличие изогнутых булавок или плохих соединений.Освобожденный или поврежденный разъем может привести к прерывистым вопросам, которые могут быть ошибочно ошибаются за неудачу в ЭБУ.Обеспечение безопасности всех соединений и в хорошем состоянии поможет обеспечить более надежные результаты диагностики.

Проверьте мультиметр функциональности

Неудачный мультиметр может создавать неправильные показания, что приводит к неправильному диагнозу проблем с ЭБУ.Перед началом каких -либо тестов подтвердите, что ваш мультиметр находится в надлежащем рабочем состоянии.Начните с проверки его калибровки, гарантируя, что она установлена ​​в правильном режиме измерения (напряжение, сопротивление или непрерывность).Осмотрите тестовые зонды на наличие любого износа, трещин или сломанной изоляции, поскольку неисправные зонды могут привести к неточным показаниям.Убедитесь, что батарея мультиметра имеет достаточный заряд.Слабая или истощенная батарея может повлиять на его точность, что может привести к вводящим в заблуждение результатам.Выполнение быстрого тестирования, такого как измерение известного источника напряжения, может помочь обеспечить правильное функционирование вашего мультиметра перед использованием его на ECU.

Выключите ключ зажигания

Для безопасности и точности всегда выключайте зажигание транспортного средства, прежде чем подключить мультиметр к ECU, если только конкретная процедура тестирования не требует иначе.Выключение зажигания помогает предотвратить электрические опасности, такие как короткие зациклы или непреднамеренные скачки мощности, которые могут повредить как ECU, так и мультиметр.Некоторые диагностические тесты могут потребовать, чтобы ключ зажигания находилась в положении ON или запуска для измерения живых сигналов напряжения.В таких случаях всегда следуйте рекомендациям производителя, чтобы избежать неправильных процедур тестирования.Неспособность сделать это может привести к неверному толкованию состояния ECU или даже ввести новые проблемы.

Не отключайте ЭБУ во время питания

Отключение ECU во время включения мощности транспортного средства может привести к скачкам напряжения или электрическим скачкам, что может привести к необратимому повреждению устройства и других электронных систем.Чтобы предотвратить это, всегда убедитесь, что зажигание отключено, прежде чем отключить ECU.Для дополнительной безопасности отсоедините батарею автомобиля, если ECU необходимо удалить для тестирования или замены.Прерывания в области электроэнергии, в то время как ECU работают, также могут испортить сохраненные данные, что приводит к потенциальным вопросам перепрограммирования.Некоторые ECU сохраняют настройки адаптивной памяти, которые могут сбросить или повредить, если власть внезапно потеряна.Принятие надлежащих мер предосторожности помогает сохранить функциональность ECU и предотвращает ненужные осложнения.

Используйте правильные настройки мультиметра

Использование неправильных настроек напряжения или сопротивления на мультиметре может привести к введению в заблуждение результатов испытаний или даже повредить ЭБУ.Всегда убедитесь, что ваш мультиметр устанавливается в соответствующий диапазон, прежде чем проводить измерения.Выбор неправильной настройки, такой как измерение сопротивления вместо напряжения, может дать неточные данные и потенциально короткие компоненты.При исследовании терминалов ECU используйте осторожность, чтобы избежать случайных шорт.Прикосновение к соседним булавкам одновременно может создавать непреднамеренные электрические пути, что может привести к неожиданным ошибкам или неисправностям системы.Всегда внимательно обрабатывайте тестовые зонды и убедитесь, что они устанавливают твердый, изолированный контакт с правильными терминалами.

Следуйте процедурам тестирования, специфичных для производителя,

Каждый производитель транспортных средств разрабатывает ECU с конкретными диагностическими процедурами, которые необходимо соблюдать, чтобы обеспечить точное тестирование.Всегда обращайтесь к руководству по обслуживанию или официальной документации, прежде чем выполнять какие -либо тесты ECU.Использование общих методов тестирования без консультаций с руководящими принципами производителя может привести к неправильной диагностике, ненужных замены части или даже повреждения ЭБУ.Производители часто указывают значения напряжения, диапазоны сопротивления и условия испытания для точного устранения неполадок.Некоторые ECU также требуют специальных инструментов или программного обеспечения для выполнения определенной диагностики.Следование правильным процедурам не только помогает в получении точных результатов, но и гарантирует, что ECU остается в оптимальном рабочем состоянии на протяжении всего процесса тестирования.

Заключение

ECU играет ключевую роль в поддержании плавного и эффективного работы вашего автомобиля.Он управляет важными функциями двигателя, такими как время клапана, смеси топливного воздуха и время зажигания, помогая вашему автомобилю работать лучше и использовать меньше топлива.Зная признаки проблем ECU, таких как плохая производительность двигателя, включение света двигателя Check или увеличение загрязнения, вы можете быстро определить и исправить проблемы, прежде чем они вызовут более серьезные проблемы.С помощью мультиметра и шагов, представленных в этом руководстве, вы можете легко проверить, работает ли их ECU правильно, экономя время, деньги и избегая больших проблем с двигателем.
