Все в микроконтроллере PIC16F84A

Периферические контроллеры интерфейса (PICS) в 1993 году произвели революцию в ландшафте микроконтроллера, предлагая программируемые решения, которые сбалансировали простоту с функциональностью.Среди них PIC16F84A с помощью технологии Microchip стала выдающейся моделью, известной своей адаптивностью и надежностью в широком спектре применений.Этот микроконтроллер, от проектов до передовых систем автоматизации, сочетает в себе эффективность, экономическую эффективность и доступный дизайн, что делает его популярным выбором в разных отраслях и образовательных платформах.Эта статья впадает в технические атрибуты, архитектуру и фактические применения PIC16F84A, выявляя, почему она остается основной частью современной электроники и краеугольным камнем инноваций во встроенных системах.Это руководство дает ценную информацию о том, что делает PIC16F84A микроконтроллером.

Каталог

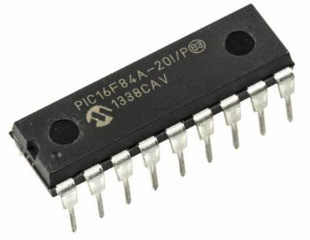

Обзор микроконтроллера PIC16F84A

А PIC16F84A8-битный микроконтроллер, созданный технологией MicroChip, представляет примечательный шаг вперед от своего предшественника, PIC16C84, запущенного в 1998 году. Это устройство оснащено огромным процессором RISC, повышающим как скорость обработки, так и эффективность производительности.Он охватывает 8-битный таймер и поддерживает последовательное программирование, которое обслуживает эффективные взаимодействия и коммуникации устройства, отражая ваше стремление к связи и ясности.Работая на тактовой частоте 20 МГц, PIC16F84A уравновешивает свои ресурсы памяти с 64 байтами EEPROM для хранения данных, 1K памяти программ и 8 байтов памяти данных.Оснащенный 13 адаптируемыми булавками GPIO, он подходит для разнообразных видов использования, от простых проектов DIY до запутанных приложений профессионального уровня.

Появление PIC16F84A означало ключевой момент в технологии микроконтроллера, выходя за пределы своего предшественника, PIC16C84.Интеграция ЦП RISC не только усиливает его вычислительные способности, но и повышает сложность и эффективность возможностей программирования.Это в основном полезно для временных операций и планирования задач, включенных 8-битным таймером, сродни вашим стремлению к управлению времени и эффективностью.Опыт показал, что этот гармоничный набор функций поддерживает плавную интеграцию в существующие системы, тем самым улучшая взаимодействие с пользователем без ущерба для возможностей.

Вдумчиво разработанная архитектура памяти микроконтроллера разделяет программу и хранение данных, предоставляя основу для выполнения инструкций и эффективного получения данных.Включение 64 байтов eEPROM в качестве нелетучих хранилищ обслуживает приложения, которые необходимо для поддержания данных между циклами питания, резонируя с вашей необходимостью в памяти и непрерывности.Эта отличительная конфигурация памяти доказала свою ценность в промышленных настройках, что позволило вам оптимизировать эффективность программы при обеспечении целостности данных.

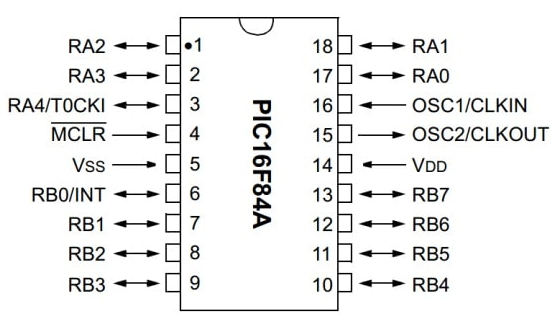

Пынальный макет

Номер (ы) PIN -кода	Название PIN (ы)	Описание
1, 2, 3, 6, 7, 8, 9, 10, 11, 12, 13, 17, 18	GPIO PINS	Эти 13 контактов GPIO могут быть настроены независимо как цифровой вход или вывод.Каждый вывод может поставлять или поглощать максимальный ток 25 мА, достаточно для управления светодиодами, но не реле или двигателями постоянного тока.
4	MCLR	Прозрачный штифт памяти (Active Low) используется для сброса устройства. При подключении к GND он сбрасывает микроконтроллер.
5	Гнездо	Заземленный штифт, связанный с отрицательным терминалом источник питания.
14	Vdd	Штифт подачи напряжения, подключенный к положительному терминалу источник питания.Микроконтроллер работает при напряжении питания 5 В.
15, 16	OSC1/OSC2	Кристаллические штифты.Поддерживает частоту до 20 МГц. Более высокие частоты увеличивают энергопотребление.Используйте кристалл 20 МГц с двумя 22pf конденсаторы на этих булавках.

Характеристики и технические характеристики

Функция/спецификация	Описание
Булавки ввода/вывода	13 контактов ввода/вывода, индивидуально настраиваемые как входные или выход.
EEPROM Память	64 байта, используемые для хранения данных.
Программная память	1K программная память.
БАРАН	68 байтов.
Регистры	Два типа: Регистры общего назначения (GPR) для произвольных Значения и регистры специальной функции (SFR) для управления функциями устройства.
Компиляторы	Поддерживает Mplab C18 и Mikroc Pro.Написанный код генерирует шестнадцатеричный файл для микроконтроллера.
ОЗУ БАНКА	Включает 4 банка;конкретные банки должны быть выбраны до доступ к регистрам.
Модуль USART	Да, включает модуль USART.
Флэш -память	8-битный, подходящий как для прототипирования, так и для производство.
Ширина автобуса	8 битов.
Типы пакетов	18 штифтов доступны в пакетах PDIP, SOIC или 20-контактных SSOP.
Скорость процессора	5 миллионов инструкций в секунду (MIPS).
Размер памяти программы	1750 байтов.
Рабочее напряжение	Диапазоны от 2 В до 5,5 В.
Внутренний генератор	Нет в наличии.
Внешний генератор	Поддерживает до 20 МГц.

Основные функции

Микроконтроллер объединяет функции, которые повышают производительность и адаптивность в различных электронных приложениях.Ключом среди них является последовательное программирование в цирке (ICSP), обеспечивая прямое программирование через модуль USART без удаления чипа, оптимизации разработки и содействия бесшовному рабочему процессу.

Встроенный таймер наблюдения обеспечивает надежность системы путем автоматического сброса во время аномалий, жизненно важных для непрерывных операций.8-битный таймер, с функциями таймера и счетчика и выбираемыми источниками тактовой частоты, предлагает точность и гибкость для различных вариантов использования.Энергетическая эффективность поддерживается спящим режимом, прерывающим внешне, идеально подходит для устройств с батарейным питанием, сохраняя мощность и поддерживая устойчивый дизайн.Функция сброса включения обеспечивает стабильный запуск, предотвращая непредсказуемое поведение и повышение надежности, особенно в потребительской электронике.

Эти расширенные функции подчеркивают универсальность микроконтроллера и важность устранения неполадок и управления питанием в современном электронном дизайне, стимулируемой и надежной разработке продуктов.

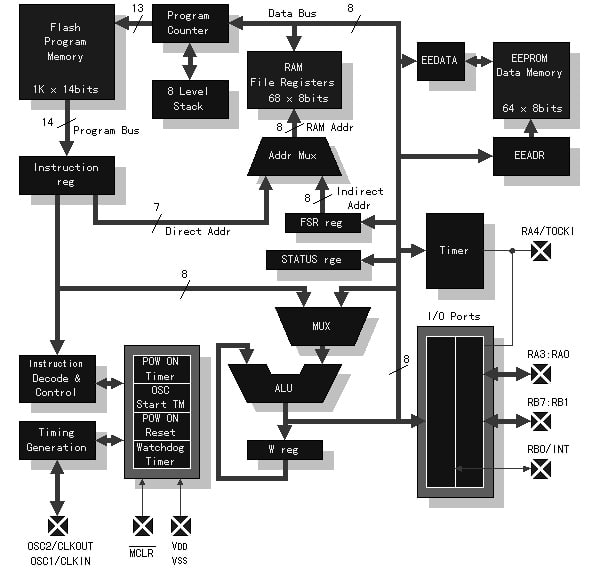

Понимание архитектуры микроконтроллера PIC16F84A

В рамках обширной вселенной встроенных систем архитектура микроконтроллера PIC16F84A выделяется своими прочными функциями и искусственной конструкцией.В основе этой архитектуры лежит память флэш -программы.Этот отличный тип программного кода не солатичной памяти сохраняет отличительное преимущество в том, что он переписывается до тысячи раз.Такая возможность значительно расширяет срок службы микроконтроллера, что делает его фаворитом для итеративной разработки и решения аномалий программного обеспечения.В современных технологических контекстах флэш -память сияет в поддержании целостности прошивки, нуждающихся в частых обновлениях.

Управление памятью и банки

Эффективная структура оперативной памяти в микроконтроллере использует переключение банков-подход, который делит память на отдельные банки.Этот метод является ключевым для разумного выполнения сложных операций и разумного управления ограниченными ресурсами, что резонирует с системами, где разумное использование байтов глубоко влияет на общие показатели эффективности.Специальная функция регистров (SFR) обладает назначенными ролями, которые оптимизируют основные процессы, такие как задачи ввода/вывода, тем самым улучшая использование доступных ресурсов.

EEPROM и Стабильность данных

Память EEPROM известна своей надежной надежностью и может переписать до миллиона раз.Это делает его идеальным кандидатом на хранение данных, которые претерпевают нечастые изменения, но требуют удержания в результате силовых циклов.Такое постоянство очень выгодно в сценариях, включающих настройки конфигурации или константы калибровки, где ценность и долговечность данных ценятся.Вы можете часто использовать эту выносливость, чтобы обойти сложность дополнительных внешних решений для хранения.

Регистры и управляемая беглость

Регистры, такие как счетчик программы, регистр W и регистр состояния, обеспечивают функционирование микроконтроллера с точностью и текучестью.Счетчик программы, базовая для упорядочения последовательностей инструкций, воплощает основной принцип встроенного программирования - выводя точное управление потоком управления.Регистр W занимает центральное место в выполнении арифметических и логических операций, выделяя способность микроконтроллера для выполнения вычислительных задач.Между тем, регистр статуса предлагает ценную информацию о состоянии системы, служащей основой для производительности настройки и надежности системы уточнения.Уроки, извлеченные из этих пониманий, часто приводят к ощутимым достижениям в области надежности и эффективности системы.

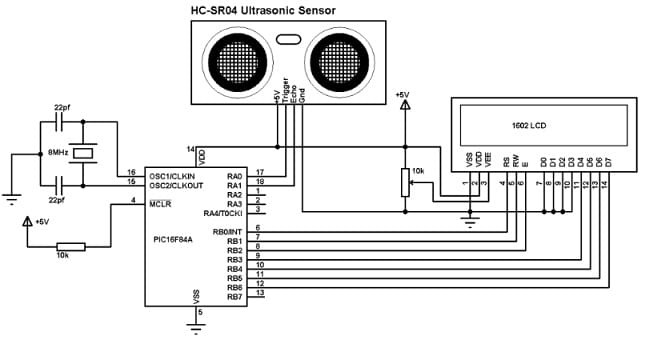

Микроконтроллер PIC16F84A с ультразвуковым датчиком HC-SR04 для измерения расстояния

Изучение интерфейса между микроконтроллером PIC16F84A и ультразвуковым датчиком HC-SR04 показывает захватывающий экземпляр адаптивности микроконтроллера.Эта система использует эхо и запускание датчика, чтобы измерить расстояния, предлагая увлекательную проблему, которая отражает ваше любопытство по поводу невидимого.Основные электронные компоненты, облегчающие эту задачу, состоят из микроконтроллера, датчика и ЖК -экрана для отображения расстояний в сантиметрах.Благодаря умелому программированию, микроконтроллер искусно управляет триггерами и эхо -сигналами, обеспечивая точные и надежные измерения расстояния.Реализации часто находят уникальное удовлетворение, сравнивая этот процесс с приложениями, требующими точных измерений, таких как навигация в робототехнике и обнаружение препятствий.

Программный подход и соображения

Чтобы бесшовно достичь интеграции, настройка Timer0 для интерпретации эхо -импульса датчика демонстрирует адаптируемый характер программирования микроконтроллера.Используя программу, написанную в C, система инициализирует и организует функции ввода/вывода, обеспечивая тщательные расчеты расстояния и ЖК -дисплеев.Серьезные элементы процесса включают настройку MCU, отправку пульсов триггеров и вычислительные расстояния с точным временем.Основной цикл последовательно проверяет и обновляет ЖК -дисплей с фактическими данными расстояния, которые соответствуют ожиданиям существующих приложений.Наблюдатели в этой области могут извлечь информацию из того факта, что аналогичные методы регулярно применяются в промышленных контекстах, где точное время глубоко влияет на эффективность и безопасность.

Поскольку емкость микроконтроллера уточняется, ожидая переменных условий, такие как колебания температуры окружающей среды, влияющие на скорость звука, приобретают важность.Размышляя об этом, адаптация системы к изменениям окружающей среды может значительно повысить его эффективность и надежность в различных сценариях.Этот дальновидный подход повышает технические показатели при резонировании при звуковой инженерной практике, где рассмотрение факторов окружающей среды значительно формирует стратегии проектирования.

Разнообразные применения в технологии

Автомобильные системы

PIC16F84A находит свое место в автомобильном мире, что ценится за ее мастерство в управлении властью.Он играет роль в блоках управления двигателями, антиблокировочными тормозными системами и адаптивного освещения.Его хранилище eEPROM обеспечивает надежное сохранение данных, помогая в бесшовной работе транспортных средств.Опираясь на практического опыта, вы можете восхищаться его низким потреблением энергии, что является большим активом в электромобилях, где сохранение энергии постоянно расставляется с приоритетом.

Домашние приборы

В области домашних приборов PIC16F84A выделяется благодаря своей надежной производительности.Присутствует в стиральных машинах, холодильниках и кондиционерах, он организует ваши интерфейсы и логическое управление.Способность микроконтроллера реализовать сложные операции эффективно обращается к вашему стремлению использовать развивающийся рынок умного дома.Усовершенствованные функции, такие как обнаружение неисправностей и удаленная диагностика, проложили путь для более инновационных и пользовательских приборов.

Промышленный контроль

В рамках промышленного ландшафта PIC16F84A является динамическим компонентом в системах управления, включая конвейерные ремни и роботизированные руки в производстве.Его мастерство в взаимодействии с протоколами, такими как SPI, I2C и UART, обеспечивает точное управление механизмом.Вы можете похвалить его устойчивость в сложных условиях, что делает его лучшим выбором для систем автоматизации, известными своими потребностями в стабильности.Он служит ключевым камнем в стремлении к повышению эффективности и производительности.

Портативная электроника

В сфере портативной электроники энергоэффективность микроконтроллера и гибкое программирование очень полезны.Он интегрирован в такие устройства, как цифровые камеры, MP3 -плееры и носимые устройства, где использование энергии напрямую влияет на время автономной работы.Вы можете рассматривать PIC16F84A как ценный актив для его компактной формы и адаптивности, способствуя интеграции в более мелкие, дальновидные конструкции продуктов.Он сохраняет гармоничный баланс между производительностью и использованием энергии, атрибут, который значительно ценится в сфере портативных технологических инноваций.

DIY проекты и образование

Помимо коммерческого охвата, PIC16F84A имеет значение в проектах DIY и учебных заведениях.Его прямая природа и обширная документация приглашают вас копаться в электронике и понять основы интегрированных систем.Проекты варьируются от простых светодиодных дисплеев до замысловатых настройки автоматизации дома.У вас есть богатая поощрение, чтобы исследовать основы микроконтроллера, воспитание творчества и талантов решения проблем, которые положительно влияют на вашу будущую карьеру.
