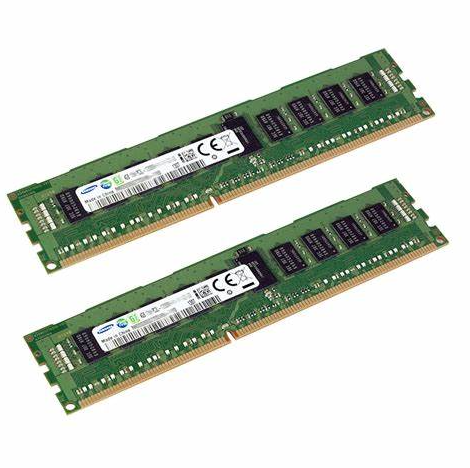

Все, что вам нужно знать о DDR3

В быстро развивающемся мире технологий памяти DDR3 SDRAM стал новаторским прогрессом, что удовлетворяет растущие требования к эффективности, производительности и масштабируемости в современных вычислениях.DDR3, от инновационных функций, таких как задержка записи команды (CWD) и по механическому калибровке (ODCE) до заметных улучшений в управлении питанием и тепловым управлением, вводит множество возможностей, которые переопределяют производительность памяти.В этой статье рассматриваются ключевые функции, архитектурные улучшения и практические применения DDR3, проливая свет на то, как он превосходит своего предшественника DDR2, и устанавливает новый стандарт в дизайне памяти как для потребительских, так и для промышленных приложений.

Каталог

Обзор

CWD или задержка записи команды - это механизм, предназначенный для оптимизации задержек записи в системах памяти, повышение эффективности управления данными.Команда сброса активирует супер-режим экономии питания в DDR3 SDRAM, останавливая операции памяти и перемещая систему в резервную режим низкого энергии.Эта функция сохраняет энергию и продлевает срок службы памяти, что делает ее в основном ценным для мобильных и встроенных приложений, где используется эффективность электроэнергии.

Функция ZQ продвигает калибровку сопротивления терминала через двигатель калибровки ON DIE (ODCE), тонкую настройку сопротивления умирания (ODT) для поддержания целостности сигнала в различных условиях.Эта калибровка снижает риски, такие как деградация сигнала, которая может поставить под угрозу точность данных и стабильность системы.Высокопроизводительные вычислительные среды подчеркивают улучшения надежности, которые обеспечивают эти оптимизации, особенно в приложениях, требующих последовательной производительности.

Функция саморефлаш (SRT) интегрирует программируемое управление температурой для настоящих настройки тактовых скоростей памяти на основе тепловых условий.Это усиливает управление энергопотреблением и предотвращает перегрев, общую проблему, которая может привести к дросселизму или сбою компонентов.Кроме того, функция саморефрации частичного массива (PASR) избирательно обновляет активные сегменты памяти, значительно снижая энергопотребление.Этот целевой подход к управлению ресурсами широко признается как эффективная стратегия для оптимизации эффективности памяти, не жертвуя эффективностью, в основном в системах с нерегулярными моделями использования памяти.

Новый дизайн DDR3

Архитектура памяти DDR3 представляет инновационную 8-битную префейт-конструкцию, которая эффективно удваивает предыдущую 4-битную характеристику предварительного переключения, обнаруженную в DDR2.Это продвижение позволяет ядру DRAM функционировать всего на 1/8 частоты данных.Например, DDR3-800 работает на основной частоте всего 100 МГц, демонстрируя значительный скачок в эффективности.

Ключевые особенности этого дизайна включают:

• Реализация топологии топологии, которая значительно снижает нагрузку по адресу, командованию и управлению шинами, что приводит к повышению общей производительности системы.

• Процесс производства, который падает ниже 100 нм, что приводит к снижению рабочего напряжения с 1,8 В при DDR2 до 1,5 В.Это сокращение не только способствует энергоэффективности, но и способствует лучшему тепловому управлению в системе.

• Внедрение функциональности асинхронного сброса и калибровки ZQ, отмечающая значимую трансформацию в дизайне, которая повышает эксплуатационную стабильность и эффективность.

Эти усовершенствования отражают вдумчивый подход к архитектуре памяти, стремясь удовлетворить развивающиеся требования современных вычислений при рассмотрении таких аспектов, как потребление энергии и производительность системы.

Сравнение DDR2 и DDR3

Особенность	DDR2	DDR3
Длина взрыва (BL)	BL = 4 обычно используется	BL = 8 фиксирован;Поддерживает 4-битную взрывную отбивку (BL = 4 Read + BL = 4 Напишите, чтобы синтезировать BL = 8).Контролируется через адресную линию A12.Лопаться Прерывание запрещено
Адресация времени	Диапазон CL: 2–5;Дополнительная задержка (AL) Диапазон: 0–4	Диапазон CL: 5–11;Параметры AL: 0, CL-1, CL-2.Добавляет записи Задержка (CWD) на основе рабочей частоты
Функция сброса	Нет в наличии	Недавно представлено.Выделенная штифт сброса упрощает инициализация, уменьшает энергопотребление и останавливает внутренние функции во время сброса
ZQ калибровка	Нет в наличии	Представлен с помощью ZQ PIN-кода с использованием 440-ом-ссылки резистор.Автоматически калибрует выходные данные и сопротивление ODT
Справочное напряжение	Одностороннее напряжение (VREF)	Разделен на два сигнала: vrefca (команда/адрес) и Vrefdq (шина данных), улучшение отношения сигнал / шум
Соединение точковой точки (P2P)	Многочисленные каналы памяти поддерживаются на контроллер	Контроллер памяти обрабатывает один канал одним слотом, Включение отношений P2P или P22P.Уменьшает нагрузку на автобус и улучшает производительность
Энергопотребление	Стандартные механизмы самостоятельного обозначения	Расширенные функции, такие как автоматический саморефроэш и частичный Саморефрат на основе температуры, что приводит к повышению эффективности
Приложения	В основном используется на рабочем столе и серверах	Идеально подходит для мобильных устройств, серверов и настольных компьютеров из -за высокая частота, скорость и более низкое энергопотребление
Будущая поддержка платформы	Поддерживается на устаревших системах и текущих платформах	Поддерживается платформами Intel's Bear Lake и AMD K9 для будущая совместимость

Улучшения памяти DDR3

Логические банки

Эволюция от DDR2 до DDR3 представляет собой заметную архитектуру в памяти, инициируя 8 логических банков и потенциал для расширения до 16. Это развитие выходит за рамки технических улучшений;Это отражает растущий спрос на чипы высокой емкости, способные обрабатывать сложные применения.По мере того, как требования к программному обеспечению и аппаратному обеспечению продолжают расти, способность поддерживать более логические банки становится все более актуальной.Опыт в различных отраслях предполагает, что системы, разработанные с учетом масштабируемости, часто обеспечивают большую долгосрочную прибыль, поскольку они могут приспособиться к будущим техническим изменениям без необходимости обширных капитальных ремонтов.

Упаковка

Упаковка DDR3 означает замечательный прогресс в инженерии, подчеркиваемый более высоким количеством PIN -кода, который обеспечивает новые функции.Переход от DDR2 60/68/84-мяча FBGA пакетов к FBGA 78-BALL для 8-битных чипов и FBGA 96-мяча для 16-битных чипов иллюстрирует этот скачок.Это улучшение не только расширяет возможности передачи данных, но и отражает растущую приверженность устойчивости, поскольку DDR3 соответствует строгим экологическим стандартам, устраняя вредные вещества.В сегодняшнем производственном ландшафте вы можете все больше привлекать продукты, которые определяют приоритеты экологической ответственности, подчеркивая необходимость вплетать устойчивые практики в высокотехнологичные инновации.

Энергопотребление

Выдающейся особенностью DDR3 является его способность обеспечить высокую полосу пропускания, значительно минимизируя энергопотребление.Сокращая рабочее напряжение с 1,8 В до 1,5 В DDR2, прогнозируется, что DDR3 будет использовать на 30% меньше мощности в целом.Коэффициенты мощности для DDR3-800, 1066 и 1333—0,72x, 0,83x и 0,95x соответственно-демонстрируют четкий путь к повышению производительности и эффективности.Это снижение энергопотребления не только поддерживает экологическую устойчивость, но и продлевает срок службы устройства, поскольку снижение тепловой обработки приводит к меньшему тепловому напряжению на компонентах.Исторические данные из различных секторов показывают, что энергоэффективные технологии имеют тенденцию к снижению эксплуатационных затрат с течением времени, усиливая стоимость DDR3.

Плюсы в производительности

Преимущество производительности	Подробности
Меньше потребления энергии и тепла	DDR3 получает уроки от DDR2, снижая потребление энергии и нагревать при сохранении контроля затрат.Это делает DDR3 более привлекательным для вас
Более высокая рабочая частота	Из -за более низкого потребления энергии DDR3 достигает более высокого уровня эксплуатационные частоты, компенсируя более длительное время задержки и служа Точка продажи для видеокарт
Сниженная стоимость видеокарты	DDR3 использует большие частицы памяти (32 мс 32-бит), Требование меньшего количества микросхем для достижения той же мощности, что и DDR2, уменьшение печатной платы область, энергопотребление и стоимость
Улучшенная универсальность	DDR3 предлагает лучшую совместимость с DDR2 из -за неизменные ключевые функции (выводы, упаковка), обеспечивая более легкую интеграцию с Существующие проекты DDR2
Широкое принятие	DDR3 широко используется в новых высококачественных видеокартах и все чаще принимается в картах низких классов

История роста

Стандарт памяти DDR3, официально представленный JEDEC 28 июня 2002 года, представлял собой большой момент в эволюции технологии памяти.Тем не менее, только в 2006 году DDR2 действительно начал вырезать свою нишу на рынке.Это отставание в широком распространении не помешало производителям от стремительно преследования решений DDR3, подчеркивая дальновидный подход к технологии памяти, который в конечном итоге изменил бы отрасль.

Доля рынка

Аналитики рынка, в том числе из Isuppli, ожидали, что к 2008 году DDR3 установит доминирующую позицию в секторе памяти, прогнозируя долю рынка 55%.К концу 2008 года модули памяти DDR3, работающие на частотах 1066, 1333 и 1600 МГц, стали легко доступны для потребителей.В то время как DDR3 обменивал архитектурные сходства с DDR2, он эффективно решал недостатки своего предшественника, облегчая более плавный переход и стимулирование более широкого признания.Эта прогресс иллюстрирует ценность гибкости в технических достижениях, так как вы можете умело реагировать на потребности потребителей, одновременно улучшая показатели производительности.

Новые функции

Память DDR3 приносит существенные улучшения по сравнению с DDR2, включая повышенные скорости передачи данных, инновационную топологию для адресов адресов и управления и повышенной энергоэффективности.Внедрение 8-битного проектирования предварительной перефшиции в сочетании с архитектурой точки-точки не только оптимизирует операции, но и повышает общую производительность.Эти улучшения отражают более широкую тенденцию в технологии, где скорость и эффективность правят.Понимания из различных секторов показывают, что те, кто принимает инновации, часто обеспечивает конкурентное преимущество, о чем свидетельствует быстрое принятие DDR3 в нескольких приложениях.

Пропускная веха

В конце 2009 года Samsung привлекла внимание с выпуском революционного чипа 4 ГБ DDR3, изготовленного с использованием процесса 50 нм, что позволило создать 32 ГБ палочки памяти и значительно увеличивая потенциал 64-битных вычислений.Этот чип также имел впечатляющее снижение потребления мощности на 40% по сравнению с более ранним поколениями.Прогнозы, указывающие на рост доли рынка DDR3 до 72% к 2011 году, дополнительно подчеркнули естественное развитие от DDR2 до DDR3.Этот сдвиг служит напоминанием о циклическом характере технологического прогресса, где каждая новая итерация основана на его предшественнике, что способствует инновациям и эффективности в постоянно меняющейся цифровой среде.
