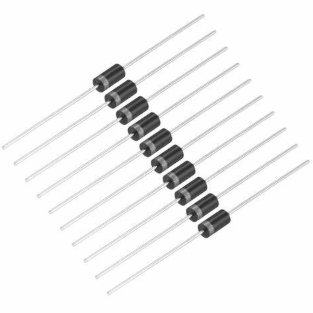

Все, что вам нужно знать о выпрямителе 1N5402

Диод 1N5402 является надежным и надежным компонентом, идеально подходящим для управления мощностью в цепях, требующих высокого тока и обработки напряжений.Способный выдерживать до 3А прямое ток и пиковые повторяющиеся обратные напряжения 200 В, это решение для исправления, защиты от всплесков и защиты обратной полярности.С рейтингом рассеяния мощности 6,25 Вт, 1N5402 превосходит в требовательных приложениях, таких как выпрямители моста и системы высоковольтной стабилизации.В этой статье рассматриваются его технические функции, конфигурацию PIN и практические приложения, предлагая для вас ценную информацию.Копаясь в рабочих параметрах и использовании, становится ясно, почему 1N5402 остается предпочтительным выбором в схемах управления питанием и конверсии.Независимо от того, проектируете ли вы эффективные решения для выпрямления или повышаете стабильность цепи, диод 1N5402 обеспечивает надежный, универсальный вариант для решения сложных электронных требований.

Каталог

Обзор 1N5402

Диоды представляют собой окончательные полупроводниковые устройства, которые позволяют току течь в одном направлении, от анода к катоду, о чем свидетельствует серая полоса на их теле.Среди них 1n5402 Силовой диод выделяется благодаря своей способности обрабатывать прямое ток до 3А и терпеть пиковые токи на уровне до 200А.Его мощность рассеяния 6,25 Вт делает его идеальным для цепей с текущими требованиями в пределах 3A.Кроме того, низкий уровень обратной утечки диода всего 10 мкА повышает эффективность, что делает его подходящим для различных применений.

Известный своей долговечностью и надежностью, 1N5402 широко используется в цепях питания, в основном для его способности обрабатывать существенные токи перехода во время переходных событий.Эта способность повышает устойчивость цепи по сравнению с колебаниями энергии, что является серьезным фактором как в коммерческих, так и в образовательных настройках.Его простой дизайн и простота реализации еще больше укрепляют его популярность.

Несмотря на появление новых диодов с более быстрым временем восстановления, 1N5402 остается актуальным из -за ее тепловой стабильности и уровня напряжения.Эти атрибуты делают его предпочтительным выбором в высокотемпературных приложениях и сценариях, где быстрое переключение не нужно.Кроме того, его низкий уровень обратной утечки оказывается выгодным в системах высокой конкретной деятельности, таких как управление аккумуляторами, где энергоэффективность является серьезной, усиливая его статус как надежный вариант в современных конструкциях цепи.

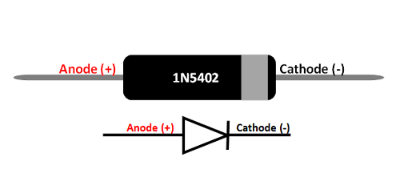

Разгона

PIN -код	Название вывода	Описание
1	Анод	Ток всегда входит через анод
2	Катод	Ток всегда выходит через катод

Представление САПР

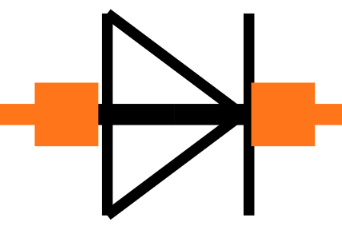

Символ

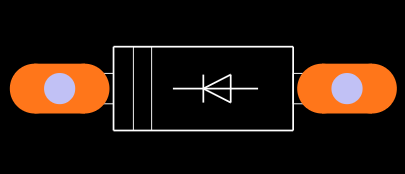

След

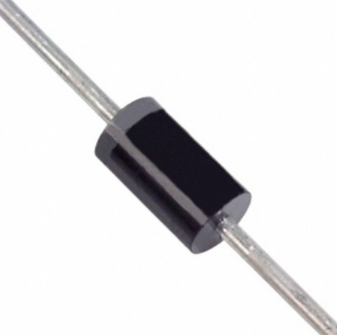

3D -модель

Функции

Особенность	Описание
Тип соединения	Рассеянный соединение
Текущие возможности	Высокая тока
Впередное напряжение падение	Низкое падение напряжения вперед (1,2 В)
Рейтинг перегрузки всплесков	200a пик
Обратный ток утечки	Низкий (10 мкА)
Согласие	Подобная отделка, совместимая с Rohs
Средний форвардный ток	3A
Неудовлетворительный пик ток	200a
Повторное обратное напряжение	200 В
Максимальное среднеквадратичное напряжение	140В
Тип пакета	До-201

Технические параметры

Эта таблица организует все технические данные, атрибуты и параметры диодов, включенных 1n5402-t Для легкой ссылки и анализа.

Тип	Параметр
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	Do-201ad, осевой
Количество булавок	2
Масса	1.09999 g
Диодный элемент материал	Кремний
Количество элементов	1
Упаковка	Лента и катушка (TR)
Опубликовано	2006
Код JESD-609	E3
PBFREE CODE	Нет
Статус частично	Устаревший
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Количество терминаций	2
Терминальная отделка	Матовая олова (SN)
Максимальная рабочая температура	150 ° C.
МИН рабочая температура	-65 ° C.
Приложения	Общее назначение
HTS -код	8541.10.00.80
Емкость	50 пф
Напряжение - рейтинг DC	200 В.
Терминальная форма	Проволока
Пиковая температура отвоз (° C)	260
Текущий рейтинг	3:00 утра
Время @ Пиковая температура отем (максимум)	40 с
Базовый номер детали	1n5402
Подсчет штифтов	2
Конфигурация элемента	Одинокий
Скорость	Стандартное восстановление> 500 нс,> 200 мА (IO)
Диод тип	Стандартный
Ток - обратная утечка @ vr	10 мкА при 200 В
Выходной ток	3:00 утра
Напряжение - вперед (vf) (max) @ if	1 V @ 3 a
Случайный соединение	Изолирован
Вперед	3:00 утра
Рабочая температура - соединение	-65 ° C ~ 150 ° C.
Максимальный ток Surge	200 а
Впередное напряжение	1 V.
Максимальное обратное напряжение (DC)	200 В.
Средний выпрямленный ток	3:00 утра
Количество этапов	1
Пик обратный ток	10 мкА
Максимальное повторяющее обратное напряжение (VRRM)	200 В.
Емкость @ vr, f	50 PF @ 4 V, 1 МГц
Пик без повторного тока всплеска	200 а
Обратное напряжение (DC)	200 В.
Диаметр	5,3 мм
Высота	5,3 мм
Длина	9,5 мм
Ширина	5,3 мм
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Компоненты в сравнении

Номер части	Производитель	Устанавливать	Пакет / корпус	Впередное напряжение	Максимальное обратное напряжение	Обратное напряжение (VR)	Средний выпрямленный ток	Статус ROHS	Уровень чувствительности влаги
1n5402-t	Диоды включены	Через дыру	Do-201ad, осевой	1 V.	200 В.	200 В.	3A	ROHS3 соответствует	1 (неограниченный)
1n4003g-t	Диоды включены	Через дыру	DO-204AL, DO-41, осевой	1 V.	200 В.	200 В.	1A	ROHS3 соответствует	1 (неограниченный)
UF1003-T	Диоды включены	Через дыру	DO-204AL, DO-41, осевой	1 V.	200 В.	200 В.	1A	ROHS3 соответствует	1 (неограниченный)
D3G-T	Диоды включены	Через дыру	T1, осевой	1 V.	200 В.	200 В.	1A	ROHS3 соответствует	1 (неограниченный)

Эквиваленты

• P600M

• HER508

• By255

• 6A10

• UF5408

Альтернативы

Номер части	Описание	Производитель
1N5402-E3/4HDIODES	Диод 3 а, 200 В, кремний, выпрямитель диод, Do-201ad, Пластиковый пакет-2, диод выпрямителя	Вишай полупроводники
1n5402gm28diodes	Выпрямитель диод, 1 фаза, 1 элемент, 3A, 200 В V (RRM), Кремний, Do-201ad	Rectron Semiconductor
1N5402GU26DIODES	Выпрямитель диод, 1 фаза, 1 элемент, 3A, 200 В V (RRM), Кремний, Do-201ad	Rectron Semiconductor
1N5402/60 -диоды	Выпрямитель диод, 1 фаза, 1 элемент, 3A, 200 В V (RRM), Кремний, Do-201ad, пластиковый пакет-2	Вишай полупроводники
1n5402trleadfreediodes	Выпрямитель диод, 1 фаза, 1 элемент, 3A, 200 В V (RRM), Кремний, Do-201ad	Central Semiconductor Corp

Приложения

Универсальный диод 1N5402 часто находит свое место в электронных схемах, обеспечивая ряд функций, таких как экранирование от обратной полярности, стабилизация поставки мощности высокого напряжения, обеспечение выпрямления-как полуволн, так и полная волна-и предлагая барьер против внезапного тока.ПолемЕго роль в повышении долговечности цепи и оптимизированной производительности оказывается в основном ценной в сложных системах.

Защита обратной полярности

В различных конфигурациях схемы защита от обратной полярности становится полезной для предотвращения потенциального вреда.Диод 1N5402 превосходен в этой защитной емкости, направляя ток, который течет исключительно в одном направлении.Эта направленная характеристика действует как щит для чувствительных компонентов, поддерживая их надежность, даже когда соединения питания ошибочно обращаются.Вы можете часто использовать диоды, такие как 1N5402, чтобы предотвратить катастрофические сбои, которые неверная полярность может вызвать в этих сложных средах.

Поставки питания высокого напряжения

В пределах высоковольтных энергосистем 1N5402 играет ключевую роль в обеспечении плавного и последовательного выходного выхода.Функционируя как выпрямитель, он преобразует переменный ток (AC) в стабильный постоянный ток (DC), полезный для устойчивой работы сложных систем.Вы можете распознать роль таких диодов в борбинг -шипах напряжения, которые могут потенциально ухудшить оборудование или снизить эффективность работы.

Устранение: полуволновая и полная волна

Преобразование мощности переменного тока в DC облегчается посредством исправления.Диод 1N5402 является основным элементом при выполнении как полуволнового, так и полного волн.Полуволновый процесс позволяет пройти одну часть формы волны переменного тока, упрощая конструкцию схемы при достижении эффективного преобразования мощности.И наоборот, в полной волне выпрямления, применяемой в решениях источника питания, дидиоды настроены в мостовом расположении, используя обе половины формы волны, что приводит к более эффективному и стабильному выводу постоянного тока.

Защита от всплеска и тока

Диод играет замечательную роль в защите цепей от внезапных всплесков тока, выступая в качестве зажима, который поглощает избыточные напряжения.Его прочная конструкция делает его подходящим для контекстов с высоким спросом, где часто бывают резкие изменения нагрузки, например, в промышленном механизме.Эффективное регулирование тока является активным для обеспечения баланса и эксплуатационной стабильности различных электронных систем, а также для включения 1N5402 в схемы помогает поддержать их долговечность.

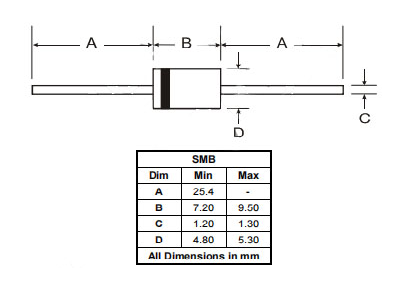

Упаковка

Производитель

Диоды включены, торгуемые на NASDAQ в соответствии с Symbol Diod, является заметным присутствием на выдающихся индексах, включая Smallcap 600 и Russell 3000. Компания специализируется на разработке и производстве высококачественных стандартных продуктов (ASSP) дляРазнообразие секторов, таких как потребительская электроника, вычисления, телекоммуникации, промышленные приложения и автомобильный рынок.Целостная приверженность компании перед инновациями и непоколебимое стремление к качеству гарантируют, что ее продукция соответствует строгим требованиям этих динамических отраслей.

Свидетельством энтузиазма Diodes Incorporated к инновациям в ASSP является его постоянные инвестиции в исследования и разработки.Развивая атмосферу, которая воспитывает технологический прогресс, компания поддерживает конкурентоспособность своих продуктов.Этот акцент на НИОКР выходит за рамки просто в ногу с отраслевыми тенденциями;Это учитывает индивидуальные требования клиентов.Этот подход не только поощряет создание революционных продуктов, но и продвигает прогресс в различных секторах, обслуживая развивающиеся аппетиты и амбиции в каждой области.

DataSheet PDF

1N5402-T DataShats:

1n5400-08.pdf

1N4003G-T DataShats:

1N4001-4007G, L DataHeet.pdf

Таблицы DATASHES UF1003-T:

UF1001-1007 ~ .pdf
