Все, что вам нужно знать о транзисторе BC239

Небольшие сигнальные транзисторы являются основными компонентами в современной электронике, известной своей двойной функциональностью в усилении сигналов низкого уровня и действующими как эффективные переключатели.Среди них транзистор BC239 выделяется благодаря своей исключительной адаптивности и производительности как в линейных, так и в переключающих приложениях.Эта статья вписывается в расписание, спецификации и практическое использование BC239, предоставляя вам всеобъемлющее руководство.Независимо от того, создаете ли вы аудио -усилители, проектируете схемы переключения или изучаете передовую электронику, транзистор BC239 предлагает надежность и универсальность, необходимые для инновационных проектов.

Каталог

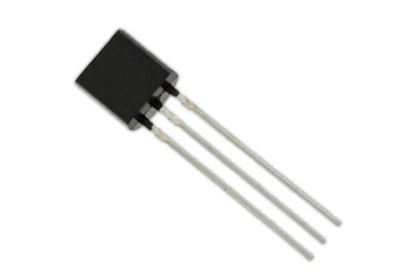

Обзор транзистора BC239

А BC239 является кремниевым транзистором NPN, известным своим адаптивностью как в линейных, так и в переключающих приложениях.Благодаря пластиковой упаковке TO-92 она часто используется для задач, требующих средней мощности, и эффективно сочетается с транзистором PNP BC307.Его производительность сияет в приложениях с низкой шумной частотой (AF) и приложениями на стадии драйвера, где он играет серьезную роль в достижении ясности и точности.

Способный управлять током коллекционера до 100 мА и переносить напряжение коллекционера-эмиттер до 45 В, BC239 отвечает разнообразным требованиям применения.Эти функции делают его подходящим для электроники, где стабильность и надежность.Его впечатляющая пропускная способность и усиление делают его востребованным выбором для вас, имея дело с точным усилением, в основном в аудиооборудовании.

В потребительской электронике BC239 повышает четкость звука благодаря своим низкому шуму в аудиоустройствах.Вы можете часто заметить заметное улучшение в точности сигнала при интеграции этого транзистора в аудиосистемы.Кроме того, его мастерство в приложениях по переключению, в основном в целях синхронизации, высоко ценится.Люди, которые настраивают свою электронику, часто выступают за BC239 из-за его прямого включения в различные схемы.

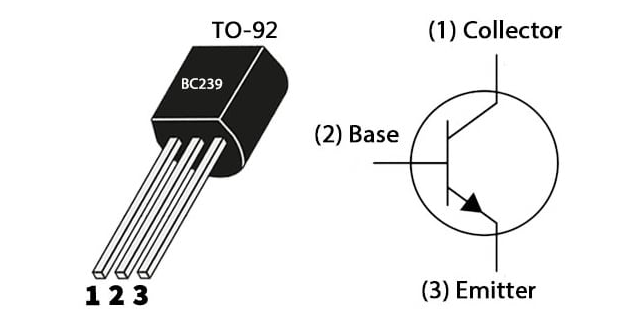

Разгона

PIN -код	Имя	Описание
Штифт 1	Коллекционер (C)	Положительный лидер транзистора.Это больше по сравнению с базовыми и эмиттерными терминалами и умеренно легируют.Это главное Функция заключается в том, чтобы собирать носителей заряда из эмиттера через базу.
Вывод 2	База (б)	Этот терминал активирует транзистор.Это тонко, слегка легировать, и его основная функция - разрешить заряду проходить из Имиттер для коллекционера.
Вывод 3	Эмиттер (е)	Негативное свинец транзистора.Это умеренно размер, сильно легирован и поставляет большинства носителей для поддержки электроэнергии поток.

Технические характеристики и особенности

Функция/спецификация	Подробности
Тип транзистора	Npn
Материал	Кремний (Si)
Упаковка	До 92
Максимальный шум	4 дБ
Минимальная частота перехода (фут)	150 МГц
Максимальный непрерывный ток коллекционера (IC)	0,1 а
Максимальное напряжение коллекционера-эмиттер (VCE)	25 В
Максимальное напряжение с коллекторной базой (VCB)	30 В
Максимальное напряжение из эмиттера (VEB)	5 В
Диссипация коллекционера (P_C)	0,5 Вт
DC ток прирост (HFE)	120 - 800
Максимальный ток коллекционера (IC)	0,1 а
Коллекционерная емкость (C_C)	5 пф
Коэффициент переноса первого тока (HFE)	200
Рабочая/хранение температуры соединения	-55 до +150 ° C

Эквиваленты и дополнительные модели

Эквивалентные транзисторы

Транзисторы, такие как BC172, BC183, Bc173, BC237В BC547В BC238В BC548В BC550, и BC549 Играйте универсальную роль в дизайне электронной схемы благодаря их общим признакам, которые обеспечивают взаимную замену.Тщательно интегрируя эти компоненты, вы можете повысить производительность, надежность и управление затратами в различных проектах.Эта взаимозаменяемость удовлетворяет различным электрическим требованиям и отражает точный баланс технической экспертизы и инновационного мышления.

Дополнительные ПНП -транзисторы

А BC309 Выступает в качестве аналога NPN, обеспечивая гармоничный баланс в цепях, особенно те, которые используют конфигурации усилителя толкателя.Эти комбинации часто повышают эффективность схемы и управление питание с тонкой настройкой, обычно используемые в таких приложениях, как амплификация аудио, где оптимизация использования энергии полезна.Глубокое понимание этих настройки помогает уменьшить искажения и тепла, подчеркивая значение утонченной технической хватки и тонкое понимание электронных принципов.

Альтернативы устройства (SMD)

С прогрессивной тенденцией к миниатюризации электроники, SMD -транзисторы, такие как BC848 (SOT-23), BC849 (SOT-23), BC848W (SOT-323), MMBTH10 (SOT-23) и BC849W (SOT-323) удовлетворяют необходимость в компактной и эффективной схеме.Их конструкция поддерживает автоматизированные производственные процессы, значительно повышая эффективность производства и однородности.Выбор конкретных компонентов SMD включает тщательную оценку таких факторов, как тепловые характеристики и припаяя, подчеркивая основной синтез практических потребностей и инженерных суждений.

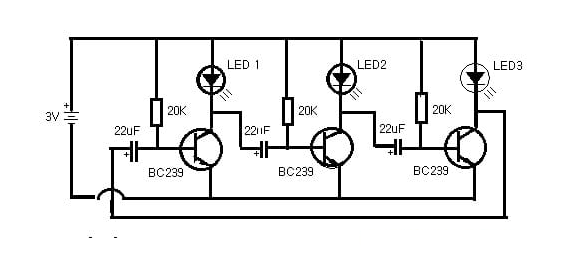

Проектирование схемы секвенсора светодиодов с транзисторами BC239

Создание замысловатой схемы светодиодного секвенсора влечет за собой смешивание тактовых импульсов с помощью счетчиков для достижения захватывающих световых переходов.Используя дискретные компоненты, такие как транзисторы BC239, последовательность светодиодов искусно регулируется, используя различия емкостного времени заряда и смещения транзистора для оптимальной производительности.

Требуемые компоненты:

• Три транзистора BC239

• Три светодиода

• Три 20K резисторы

• Три конденсатора 22 UF

• батарея 3V

• клипы

• Макета

• провода

Придерживаясь руководящих принципов сборки, тщательно гарантирует плавную функциональность.Опираясь на новейшие технические приложения, можно повысить как надежность, так и компактность, способствуя инновационному опыту дизайна.

Операционная динамика

Гибкая архитектура этой цепи позволяет включать больше светодиодов и транзисторов, совершенствуя последовательный эффект освещения.Начиная с сигнала постоянного тока, активируется начальный транзистор, который освещает первый светодиод.Сигнал последовательно движется через каждый транзистор, зажигая последующие светодиоды и поддержание этой циклы до тех пор, пока источник питания не будет отключен.Эти последовательности часто украшают художественные световые установки и интерактивные электронные дисплеи.Использование методологий из конструкции модульной электроники облегчает бесшовную обработку сложных конфигураций и расширяет возможности системы.

Использование транзистора BC239

Переключение и усиление

Transistors BC239 Excel при переключении и усилении, что делает их адаптируемыми компонентами в многочисленных инициативах по электронике DIY.Их эффективность в этих ролях объясняется их надежным и надежным дизайном.Вы можете найти их идеальными для построения цепей, где желательно надежное переключение, например, в автоматическом освещении и мелкомасштабных роботизированных системах.Эта гибкость разжигает любопытство для изучения творческих решений, которые используют их возможности.

Усиление с низким шумом для лучшей обработки сигналов

В мире амплификации с низким шумом транзисторы BC239 играют ключевую роль в улучшении технологий обработки аудио и телевидения.Способность уменьшить фоновый шум значительно повышает качество звука, зарабатывая оценку звуковой инженерии и настройки вещательного оборудования.В реальных приложениях вы можете часто включать транзисторы BC239 в оборудование, которое требует высокой верности звука.Вдумчивый выбор и развертывание этих транзисторов значительно обогащают слуховой опыт, зажигая обновленную страсть к качеству звука в потребительской электронике.

Аудио -усилители и входные этапы AF

Благодаря их характеристикам с низким шумом, транзисторы BC239 предпочтительны в аудио-усилителях и входных этапах AF, обеспечивая четкий звук, который является ясным и высоким качеством.Вы можете интегрировать эти транзисторы в их конструкции, чтобы достичь превосходного воспроизведения звука, лишенного помех.Этот выбор подчеркивает ценность выбора компонентов, которые обеспечивают надежную производительность, а также повышают общий слуховой опыт.В таком приложении подчеркивается, как устранение шумоподавления может способствовать инновациям в аудиотехнологиях, углубляя вашу связь со звуком.
