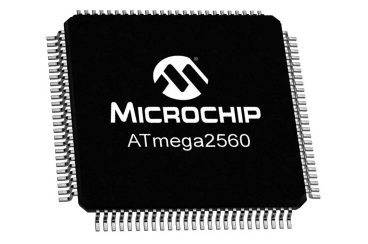

Изучение микроконтроллера ATMEGA2560

Микроконтроллер ATMEGA2560, выдающийся представитель архитектуры AVR RISC, отмечается за ее эффективность в выполнении мощных инструкций в течение одного тактового цикла.Эта статья погружается в основные спецификации ATMEGA2560, включая ее обширную память, гибкую конфигурацию распиновки и протоколы универсальной связи, такие как UART, SPI и I2C.Кроме того, мы рассмотрим его заметные функции и различные приложения, от робототехники до IoT, а также практические идеи для максимизации его функциональности.Независимо от того, проектируете ли вы сложные системы управления или энергоэффективные решения, эта статья предоставит знания для использования полного потенциала Atmega2560 в ваших проектах.

Каталог

ATMEGA2560 Обзор

А ATMEGA2560 играет интенсивную роль в качестве микроконтроллера на досках Arduino Mega 2560, отмеченных своим мастерством в управлении как надежными, так и сложными приложениями.Функционируя с архитектурой на основе AVR RISC, он оптимально объединяет скорость обработки с энергосбережением, выполняя сложные команды в одном тактовом цикле.Этот атрибут не просто абстрактная концепция;Напротив, разработчики широко оценивают его, чтобы создать беспрепятственно интерактивные системы, которые работают в режиме реального времени.

Помимо своего структурного дизайна, ATMEGA2560 демонстрирует смесь выполнения Swift с осознанным использованием энергии.Его ловкость в управлении сложными задачами делает его востребованным выбором для энергетических проектов.Действительно, многие отраслевые эксперты искусно использовали эту синергию, чтобы разработать схемы управления энергетикой в ​​гаджетах, зависящих от батареи, что существенно удлиняло их функциональные периоды без снижения производительности.

Широкая адаптивность ATMEGA2560 находит эхо в различных секторах, таких как робототехника и экологическое наблюдение.Его обширный массив интегрированных периферийных устройств повышает скорость развития и снижает зависимость от дополнительного оборудования, ослабляя дизайнерское путешествие.Опираясь на личный опыт, разработчики часто признают свою гибкость в создании модульных систем, требующих масштабируемости и прототипирования Swift;Эти размышления окрашены их собственной пылкой страстью и проницательными оценками.

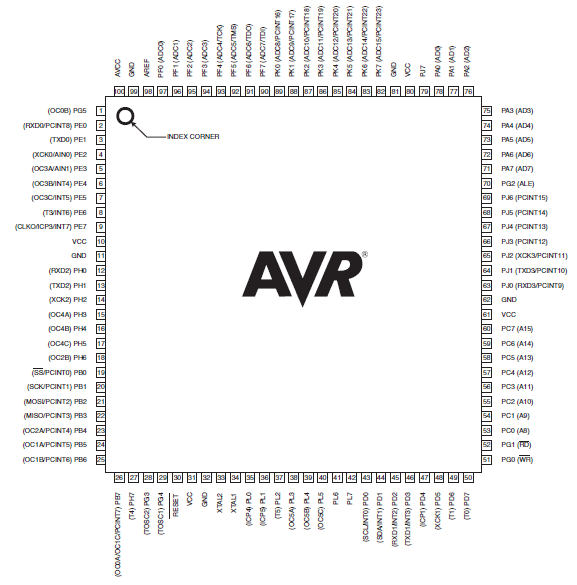

ATMEGA2560 CIN -конфигурация

PIN -код	Название вывода	Нанесенное на карту название PIN
1	PG5 (OC0B)	Цифровой PIN 4 (ШИМ)
2	PE0 (RXD0/PCINT8)	Цифровой вывод 0 (RX)
3	PE1 (TXD0)	Цифровой PIN 1 (TX)
4	PE2 (xck0/ain0)
5	PE3 (OC3A/AIN1)	Цифровой PIN 5 (ШИМ)
6	PE4 (OC3B/Int4)	Цифровой вывод 2 (ШИМ)
7	PE5 (OC3C/Int5)	Цифровой PIN 3 (ШИМ)
8	PE6 (T3/Int6)
9	PE7 (CLK0/ICP3/Int7)
10	Венчурной	Венчурной
11	Гнездо	Гнездо
12	PH0 (RXD2)	Цифровой PIN 17 (RX2)
13	PH1 (TXD2)	Цифровой PIN 16 (TX2)
14	Ph2 (xck2)
15	PH3 (OC4A)	Цифровой PIN 6 (ШИМ)
16	PH4 (OC4B)	Цифровой PIN 7 (ШИМ)
17	PH5 (OC4C)	Цифровой PIN 8 (ШИМ)
18	PH6 (OC2B)	Цифровой PIN 9 (ШИМ)
19	PB0 (SS/PCINT0)	Цифровой PIN 53 (SS)
20	PB1 (SCK/PCINT1)	Digital Pin 52 (SCK)
21	PB2 (MOSI/PCINT2)	Цифровой PIN 51 (MOSI)
22	PB3 (MISO/PCINT3)	Цифровой вывод 50 (мисо)
23	PB4 (OC2A/PCINT4)	Цифровой PIN 10 (ШИМ)
24	PB5 (OC1A/PCINT5)	Цифровой PIN 11 (ШИМ)
25	PB6 (OC1B/PCINT6)	Цифровой PIN 12 (ШИМ)
26	PB7 (OC0A/OC1C/PCINT7)	Цифровой PIN 13 (ШИМ)
27	PH7 (T4)
28	PG3 (TOSC2)
29	PG4 (TOSC1)
30	ПЕРЕЗАГРУЗИТЬ	ПЕРЕЗАГРУЗИТЬ
31	Венчурной	Венчурной
32	Гнездо	Гнездо
33	Xtal2	Xtal2
34	Xtal1	Xtal1
35	PL0 (ICP4)	Цифровой PIN 49
36	PL1 (ICP5)	Цифровой PIN 48
37	PL2 (T5)	Цифровой PIN 47
38	PL3 (OC5A)	Цифровой PIN 46 (ШИМ)
39	PL4 (OC5B)	Цифровой PIN 45 (ШИМ)
40	PL5 (OC5C)	Цифровой PIN 44 (ШИМ)
41	PL6	Цифровой PIN 43
42	Пл	Цифровой PIN 42
43	PD0 (SCL/Int0)	Digital Pin 21 (SCL)
44	PD1 (SDA/Int1)	Цифровой PIN 20 (SDA)
45	PD2 (RXD1/Int2)	Цифровой вывод 19 (RX1)
46	PD3 (TXD1/Int3)	Цифровой PIN 18 (TX1)
47	PD4 (ICP1)
48	PD5 (XCK1)
49	PD6 (T1)
50	PD7 (T0)	Цифровой PIN 38
51	PG0 (WR)	Цифровой PIN 41
52	PG1 (RD)	Цифровой PIN 40
53	PC0 (A8)	Цифровой PIN 37
54	PC1 (A9)	Цифровой PIN 36
55	PC2 (A10)	Цифровой PIN 35
56	PC3 (A11)	Цифровой PIN 34
57	PC4 (A12)	Цифровой PIN 33
58	PC5 (A13)	Цифровой PIN 32
59	PC6 (A14)	Цифровой PIN 31
60	PC7 (A15)	Цифровой PIN 30
61		Венчурной
62		Гнездо
63	PJ0 (RXD3/PCINT9)	Цифровой PIN 15 (RX3)
64	PJ1 (TXD3/PCINT10)	Цифровой PIN 14 (TX3)
65	PJ2 (XCK3/PCINT11)
66	PJ3 (PCINT12)
67	PJ4 (PCINT13)
68	PJ5 (PCINT14)
69	PJ6 (PCINT15)
70	Pg2 (эль)	Цифровой PIN 39
71	PA7 (AD7)	Цифровой PIN 29
72	PA6 (AD6)	Цифровой PIN 28
73	PA5 (AD5)	Цифровой PIN 27
74	PA4 (AD4)	Цифровой PIN 26
75	PA3 (AD3)	Цифровой PIN 25
76	PA2 (AD2)	Цифровой PIN 24
77	PA1 (AD1)	Цифровой PIN 23
78	PA0 (AD0)	Цифровой PIN 22
79	PJ7
80	Венчурной	Венчурной
81	Гнездо	Гнездо
82	PK7 (ADC15/PCINT23)	Аналоговый штифт 15
83	PK6 (ADC14/PCINT22)	Аналоговый штифт 14
84	PK5 (ADC13/PCINT21)	Аналоговый штифт 13
85	PK4 (ADC12/PCINT20)	Аналоговый штифт 12
86	PK3 (ADC11/PCINT19)	Аналоговый вывод 11
87	PK2 (ADC10/PCINT18)	Аналоговый вывод 10
88	PK1 (ADC9/PCINT17)	Аналоговый штифт 9
89	PK0 (ADC8/PCINT16)	Аналоговый вывод 8
90	PF7 (ADC7/TDI)	Аналоговый вывод 7
91	PF6 (ADC6/TMO)	Аналоговый штифт 6
92	PF5 (ADC5/TMS)	Аналоговый вывод 5
93	PF4 (ADC4/TCK)	Аналоговый штифт 4
94	PF3 (ADC3)	Аналоговый штифт 3
95	PF2 (ADC2)	Аналоговый вывод 2
96	PF1 (ADC1)	Аналоговый штифт 1
97	PF0 (ADC0)	Аналоговый штифт 0
98	Aref	Аналоговая ссылка
99	Гнездо	Гнездо
100	AVCC	Венчурной

Модель САПР

Символ

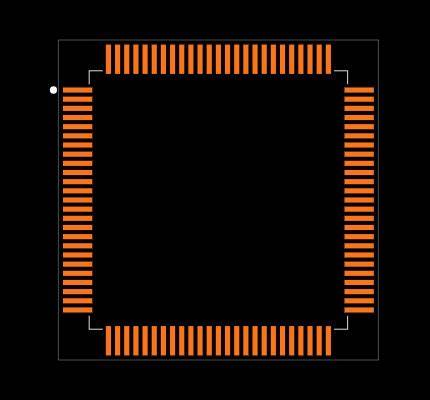

След

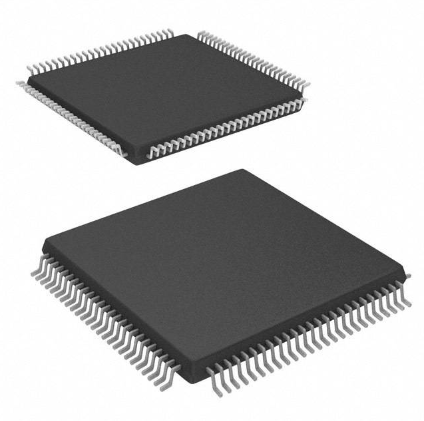

3D -представление

Технические спецификации

Вот таблица для технических спецификаций, атрибутов, параметров и аналогичных деталей с технологией Microchip ATMEGA2560-16AUПолем

Тип	Параметр
Время выполнения завода	7 недель
Устанавливать	Поверхностное крепление
Монтажный тип	Поверхностное крепление
Пакет / корпус	100-TQFP
Количество булавок	100
Преобразователи данных	A/D 16x10b
Количество I/OS	86
Сторожевые таймеры	Да
Рабочая температура	-40 ° C ~ 85 ° C TA
Упаковка	Поднос
Ряд	AVR® Atmega
Опубликовано	2009
Код JESD-609	E3
PBFREE CODE	Да
Статус частично	Активный
Уровень чувствительности влаги (MSL)	3 (168 часов)
Количество терминаций	100
Завершение	SMD/SMT
Терминальная отделка	Матовая олова (SN) - отожжен
Дополнительная функция	Также работает с минимальной подачей 2,7 В при 8 МГц
Терминальная позиция	Квадратный
Терминальная форма	Крыло Печата
Пиковая температура отвоз (° C)	260
Напряжение снабжения	5 В
Терминал	0,5 мм
Частота	16 МГц
Время@	40
Базовый номер детали	ATMEGA2560
Операционное напряжение питания	5 В
Питания	5 В
Интерфейс	2-Wire, EBI/EMI, I2C, SPI, UART, USART
Размер памяти	256 КБ
Тип генератора	Внутренний
Размер оперативной памяти	8K x 8
Напряжение - Поставка (VCC/VDD)	4,5 В ~ 5,5 В.
UPS/UCS/Периферический тип ICS	Микроконтроллер, RISC
Основной процессор	Авр
Периферийные устройства	Brown-Out Detect/Reset, POR, PWM, WDT
Тип памяти программы	ВСПЫШКА
Размер ядра	8-битный
Размер памяти программы	256KB 128K x 16
Подключение	Ebi/emi, i2c, spi, uart/usart
Размер бита	8
Время доступа	16 мкс
Имеет АЦП	Да
Каналы DMA	Нет
Ширина шины данных	8B
Количество таймеров/счетчиков	6
Плотность	2 МБ
Eeprom размер	4K x 8
Количество каналов ADC	16
Количество каналов ШИМ	12
Количество каналов I2C	1
Высота	1,05 мм
Длина	14,1 мм
Ширина	14,1 мм
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Функции

Функция категория	Особенность
Высокоэтапные сегменты нелетующих памяти	Циклы записи/стирания: 10 000 вспышек
Amtel Qtouch Bibrary Support	Да
Jtag interface	IEEE Std.1149.1 Соответствует
Периферийные особенности	Счетчик в реальном времени с отдельным генератором
	Программируемый таймер сторожевого пса с отдельным набережением Генератор
	Аналоговый компаратор на чипе
	Прервать и просыпаться при смене булавки
Другие специальные функции	Сброс мощности и программируемое обнаружение Brown-Out
	Внутренний калиброванный генератор
	Внешние и внутренние источники прерывания
Режимы сна	Шесть режимов: холостое время, снижение шума в АЦП, силовая самая, Силовая, резервная, расширенная резервная служба

Приложения

Микроконтроллер ATMEGA2560, отмеченный своими исключительными возможностями производительности, служит основой для многих современных технологических приложений.Его широкое принятие подпитывается его адаптивностью и надежностью в многочисленных проектах, что эффективно решение сложных систем с замечательной точностью.

3D -печать инноваций

В рамках индустрии 3D -печати ATMEGA2560 играет ключевую роль в управлении движением принтеров и обеспечении тщательного размещения каждого слоя.Его сложная обработка мощности управляет сложными алгоритмами, гарантируя высококачественные результаты.Точно координируя моторные действия и распределение нити, это значительно повышает разрешение и точность печати.Вы часто можете использовать обширные контакты ввода/вывода микроконтроллера, чтобы подключить множество датчиков и драйверов двигателя, обеспечивая подробные движения.Опыт демонстрирует, что оптимизация прошивки для конкретных 3D -принтеров может в замешательстве повысить качество печати и сократить время производства, подчеркивая гибкий характер микроконтроллера.

Моторный контроль

ATMEGA2560 находит широкое применение в системах управления двигателями, способствуя выполнению сложных алгоритмов управления для надежных производительности двигателя.Он обеспечивает эффективное регулирование скорости и управление направлением, что особенно полезно в роботизированных и промышленных системах, требующих точной работы.На практике интеграция датчиков обратной связи с ATMEGA2560 повышает производительность за счет постоянного обновления эксплуатационных параметров.Вы часто можете подчеркнуть ценность итеративного тестирования и калибровки для достижения превосходного моторного управления, что приводит к повышению производительности и надежности системы.

Взаимодействие датчика

Для взаимодействия датчиков микроконтроллер образует основу для интеграции разнообразных аналоговых и цифровых датчиков, обрабатывая их данные, чтобы предоставить действенные идеи.Эта возможность активна в системах, где сбор и мониторинг данных об окружающей среде является конечным, например, на погодных станциях и интеллектуальных городах.Вы можете выделить преимущества методов уточнения данных и алгоритмов обработки сигналов, чтобы повысить надежность показаний датчиков.Эти утонченные подходы способствуют разработке более компетентных и отзывчивых систем мониторинга.

Комплексное обнаружение температуры

В системах обнаружения температуры ATMEGA2560 превосходит, одновременно управляя многочисленными входами датчиков, поддерживая обширный фактический тепловой мониторинг.Его надежная способность обработки гарантирует точные показания температуры, используемые для применений в системах климат -контроля и безопасности.Реализация избыточных путей зондирования часто рекомендуется повысить надежность системы, практику, в основном полезная в средах, где используется стабильность температуры.Это иллюстрирует равновесие между инновационной техникой и практической надежностью.

Умный дом и реализации IoT

В области домашней автоматизации и систем IoT ATMEGA2560 расширяет возможности расширенных функций, от регулирования света и приборов до обеспечения сложных решений для домашней безопасности.Его функции подключения обеспечивают плавную интеграцию с различными протоколами связи, способствуя сплоченной экосистеме.Вы можете выступать за изучение гибридных систем, которые используют как проводные, так и беспроводные технологии для достижения оптимального баланса производительности и надежности.Эта интеграция часто приводит к превосходному опыту и более интеллектуальному живым пространствам.

Альтернативы

• Atmega128

• Atmega88

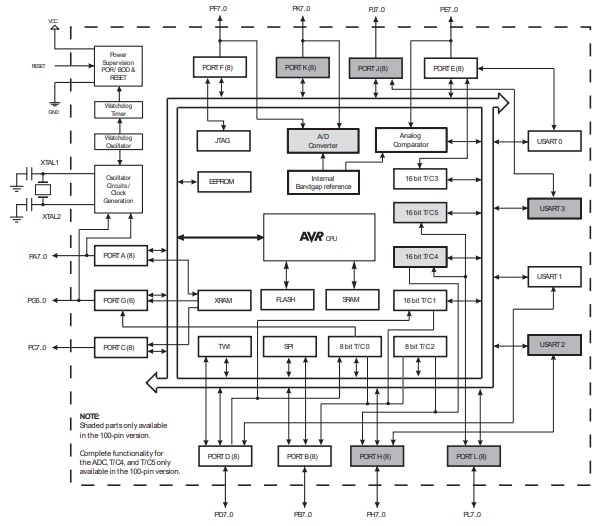

Схема

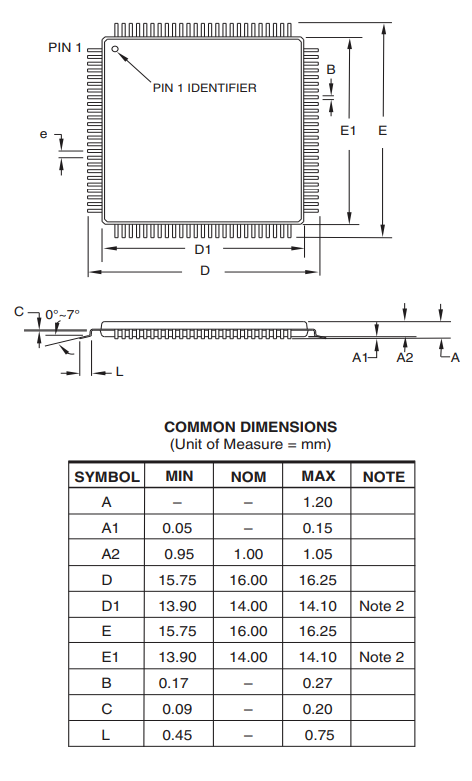

Упаковка

Производитель

Microchip Technology Inc., расположенная в яркой локале Чендлера, штат Аризона, является всемирно известным создателем передовых решений для микроконтроллеров.Постоянное стремление компании к инновациям и надежности превратило его в заметное место в конкурентной электронике.

Микроконтроллеры, примером которых является Microchip ATMEGA2560, являются основными в работе бесчисленных электронных гаджетов сегодня.Используемые в широком спектре устройств, их использование от основной потребительской электроники до запутанных промышленных систем.Эта адаптивность является свидетельством их влияния, поскольку они играют основные роли в формировании эффективности, производительности и энергопотребления устройства.

DataSheet PDF

ATMEGA2560-16AU Datahates:

Atmega640, 1280-81, 2560-61 (v) opred.pdf
