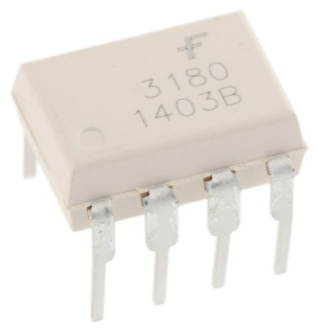

Изучение Optocoupler FOD3180

FOD3180, оптокуплер драйвера MOSFET, является краеугольным камнем в современной электронике, известный своими надежностью и производительностью.В этой статье рассматривается его серьезная роль в поддержании электрической изоляции, обеспечении целостности сигнала и обеспечении эффективной работы в разных приложениях.От промышленной автоматизации до систем возобновляемой энергии и потребительской электроники, FOD3180 демонстрирует универсальность и надежность.С такими функциями, как низкое энергопотребление, надежная конструкция и высокая изоляция напряжения, он отвечает требованиям высокопроизводительных систем при защите чувствительных компонентов.Погрузитесь в технические детали, понимание дизайна и практические применения FOD3180 и выясните, как он продолжает расширять возможности расширенных электронных решений.

Каталог

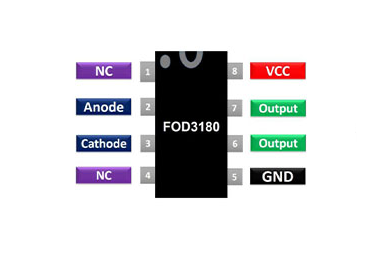

Разгона

PIN -код	Название вывода	Описание
1	Северо -запад	Нет соединения - нельзя использовать
2	Анод (а)	Анодный штифт ИК -светодиода.Подключен к логическому вводу
3	Катод (с)	Катодный штифт ИК -светодиода
4	Северо -запад	Нет соединения - нельзя использовать
5	Земля	Наземная булавка IC
6	Выход	Выходной штифт оптокуплера
7	Выход	Выходной штифт оптокуплера
8	Венчурной	Силы IC

Модели САПР

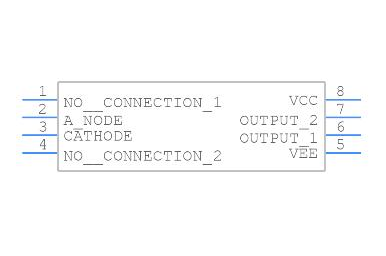

Символ

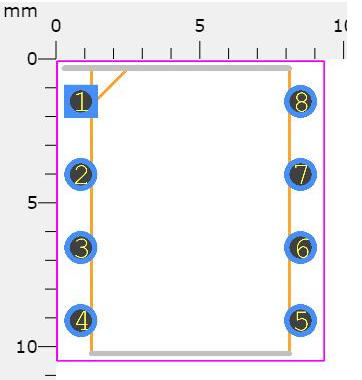

След

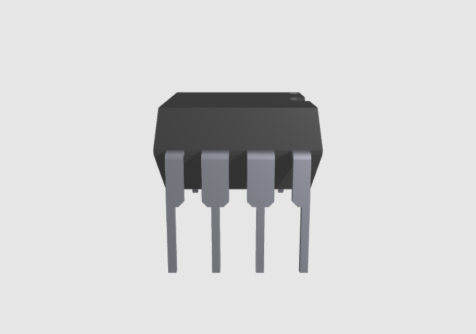

3dmodel

Обзор FOD3180

А FOD3180 Функции в качестве оптокуплера ворота MOSFET, обеспечивая эффективную передачу сигнала, сохраняя при этом электрическую изоляцию между цепями.Его конструкция объединяет три ключевых компонента: инфракрасный световой световой диод алюминиевого галлия (IR-светодиод), надежные выходные транзисторы мощности и усовершенствованный инфракрасный детектор CMOS.Эта комбинация обеспечивает высокоэффективную изоляцию и оптимизированные возможности переключения, что делает ее идеальным для приложений, требующих скорости и эффективности.

Светодиод Algaas IR служит надежным и эффективным источником оптического сигнала, спроектированным для минимизации энергопотребления при максимизации оптической мощности.Этот дизайн не только повышает производительность Optocoupler в различных условиях, но и соответствует энергосберегающим требованиям промышленной среды.Точно так же выходные транзисторы мощности обеспечивают прочность привода, необходимую для эффективного переключения MOSFET, что позволяет FOD3180 обрабатывать различные нагрузки и требования напряжения, тем самым увеличивая его применимость в различных системах питания.

В основе FOD3180 инфракрасный детектор CMOS обеспечивает точное превращение оптических сигналов в электрические сигналы, поддерживая целостность сигнала для передовых систем.Этот бесшовный переход сигнала подчеркивает надежность и точность устройства, атрибуты, необходимые в приложениях, где постоянная производительность является приоритетом.Вместе эти функции позиционируют FOD3180 как универсальное и надежное решение для современных технологических проблем.

Технические детали

Тип	Параметр
Статус жизненного цикла	Активный (последний обновлен: 4 дня назад)
Время выполнения завода	5 недель
Контакт	Олово
Устанавливать	Через дыру
Монтажный тип	Через дыру
Пакет / корпус	8-DIP (0,300, 7,62 мм)
Количество булавок	8
Масса	891 мг
Количество элементов	1
Рабочая температура	-40 ° C ~ 100 ° C.
Упаковка	Трубка
Опубликовано	2008
Код JESD-609	E3
PBFREE CODE	Да
Статус частично	Активный
Уровень чувствительности влаги (MSL)	1 (неограниченный)
Код ECCN	Ear99
Дополнительная функция	Уль признан
Максимальная диссипация власти	295 МВт
Агентство по утверждению	Кул, ул
Напряжение - изоляция	5000 дюймов
Выходное напряжение	25 В
Конфигурация	ОДИНОКИЙ
Количество каналов	1
Рассеяние власти	295 МВт
Напряжение - вперед (vf) (тип)	1,43 В.
Задержка распространения	200 нс
Включить время задержки	200 нс
Оптоэлектронный тип устройства	FET вывод Optocoupler
Вперед	25 мА
Максимальное выходное напряжение	25 В
Направление	Однонаправленный
Выходной ток на канал	2A
Время подъема	75NS
Время падения (тип)	55 нс
Время подъема / падения (тип)	75NS / 55NS
Обратное напряжение разбивки	5 В
Максимальный входной ток	25 мА
Входной ток	16ma
Задержка распространения tplh / tphl (max)	200ns, 200ns
Общий режим переходной иммунитет (мин)	15 кВ/мкс
Обратное напряжение (DC)	5 В
Искажение ширины пульса (макс)	65NS
Напряжение - выходной подачий	10 В ~ 20 В.
Достичь SVHC	Нет SVHC
Радиационное упрочнение	Нет
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Сопоставимые части

Номер части	Производитель	Пакет / корпус	Количество булавок	Количество каналов	Напряжение - изоляция	Время подъема	Максимальное выходное напряжение	Выходное напряжение	Вперед
FOD3180	На полупроводнике	8-DIP (0,300, 7,62 мм)	8	1	5000 дюймов	75 нс	25 В	25 В	25 мА
6n135	Вишай Полупроводник	8-DIP (0,300, 7,62 мм)	8	1	5300vrms	5 нс	15 В	15 В	25 мА
6n136	Вишай Полупроводник	8-DIP (0,300, 7,62 мм)	8	1	3750vrms	50 нс	35 В.	35 В.	20 мА
6n139	Вишай Полупроводник	8-DIP (0,300, 7,62 мм)	8	1	5300vrms	60 мкс	18 В	18 В	25 мА
TLP351 (F)	Toshiba Semiconductor	8-DIP (0,300, 7,62 мм)	8	1	5300vrms	5 нс	15 В	15 В	25 мА

Характеристики

Особенность	Спецификация
Рабочее напряжение	10 вольт - 20 вольт
Рабочая температура	-40 ° C до 100 ° C.
Средний входной ток	25 мА
Минимальное напряжение изоляции	5000 В.
Время подъема	75 нс
Время осени	55 нс
Обратное входное напряжение	5 вольт
Высокий пиковой выходной ток	2.5 а
Низкий пиковой выходной ток	2.5 а
Пиковое выходное напряжение	0 - VCC
Вперед	10 мА
Обратный ток	10 мкА
Высокоскоростная задержка распространения	200 нсек
Типичное искажение ширины пульса	30 нсек
Максимальная скорость переключения	250 кГц
Минимальное расстояние ползучий	7,0 мм
Минимальное расстояние зазора	7,0 мм
Выходная мощность	250 МВт
Общая мощность	295 МВт
Тип пакета	8-листь DIP / 8-листь SMD

Приложения

Системы управления мощностью

FOD3180 играет замечательную роль в современных системах управления энергопотреблением благодаря своему искусному управлению высоким переключением переменного тока/постоянного тока.Он облегчает эффективную изоляцию между различными участками схемы, способствуя безопасному и надежному распределению мощности.Этот компонент демонстрирует устойчивость в средах с повышенными уровнями шума, отражая его прочную конструкцию и качество производства.В реальных сценариях такие атрибуты делают его в основном ценным в автомобильных и промышленных секторах, где считается последовательной выходной мощностью.Обратная связь отрасли указывает на то, что его применение может заметно уменьшить потери энергии и повысить точность управления в системах переменного питания.

Схемы изоляции сигнала

В современных электронных системах целостность сигнала имеет первостепенное значение.FOD3180 выделяется в приложениях выделения сигналов, предотвращая деградацию сигнала, что обеспечивает точную передачу данных даже в сложных архитектурах системы.Его эффективность в основном заметна в телекоммуникациях, где активно поддержание чистых сигнальных путей.Минимизируя перекрестные и электрические помехи, эта конструкция сохраняет ясность сигнала, которая становится все более серьезной, поскольку системы связи требуют более высокой полосы пропускания и меньшей задержки.

Обнаружение аналогового тока

Точное обнаружение тока в аналоговых системах представляет собой сложную задачу, однако FOD3180 предлагает достойное решение.Он часто использует в настройках, которые требуют точного мониторинга, таких как системы возобновляемых источников энергии и приложения Smart Grid, где показания тока являются основными для оптимальной производительности.Использование этого компонента повышает чувствительность и надежность детекторов тока, расширяя потенциал для создания энергоэффективных конструкций системы.Практические приложения подчеркнули эффективность FOD3180 в повышении точности измерений, тем самым помогая стратегии управления энергопотреблением.

Высокий переключение переменного тока/постоянного тока

Влияние FOD3180 в приложениях с высоким уровнем переключения переменного/постоянного тока является глубоким.Его надежная обработка сложностей, связанных с системами высокой мощности и напряжения, делает его максимальной в сетях распределения мощности и операциях, связанных с тяжелым механизмом.Интеграция этого компонента помогает в уменьшении износа на переключателях, продлевая срок службы электрических компонентов тяжелых.Данные с поля предполагают заметное повышение в эксплуатационной эффективности после ее интеграции, что приводит к более низким затратам на техническое обслуживание и сводит к минимуму простоя.

Плазменные панели

В панелях плазменного дисплея FOD3180 играет ключевую роль, способствуя эффективному контролю над мощностью и интеграцией данных для превосходного качества отображения.Он поддерживает поддержание постоянной точности цвета и скорости обновления экрана - ключевых элементов для удовлетворения потребителей.Растущая тенденция внедрения этого компонента согласуется с растущим спросом на улучшение технологий отображения в потребительской электронике.Ваше наблюдение указывает на то, что его развертывание может повысить общую производительность дисплея, отражая движения отрасли в направлении постоянного улучшения визуального опыта.

Альтернативы

• MOC3021

• MCT2E

• MOC3041

• 6n137

• 4n25

Реализация FOD3180

В цифровых системах FOD3180 находит широкое использование.Он работает опытно с источником питания 5 В и с легкостью размещает среды переменного тока и постоянного тока.Представленная схема приложения иллюстрирует стандартный способ интеграции в такие системы.

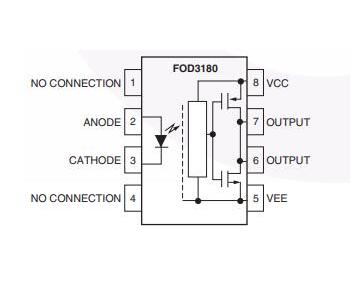

Создание схемы применения

Чтобы обеспечить стабильную работу FOD3180, обходной конденсатор 0,1 млн должен быть помещен в стратегически между контактами 5 и 8. Достижение эффективного контроля нагрузки включает использование конденсатора и резистора, ограничивающего ток.Для повышения производительности, поддержание импеданса входного сигнала как минимум 50 Ом полезно, наряду с поддержанием времени роста не менее 75 Н.В сценариях это расположение предлагает преимущество защиты целостности системы и поддержания постоянной производительности.Вы часто можете подчеркнуть важность точности в этих аспектах для снижения потенциальных сбоев и повышения надежности.Кроме того, поучительно рассмотреть, как различные факторы окружающей среды могут изменить производительность, делая аннотации на необходимости адаптированных корректировок и конфигураций, которые развиваются.

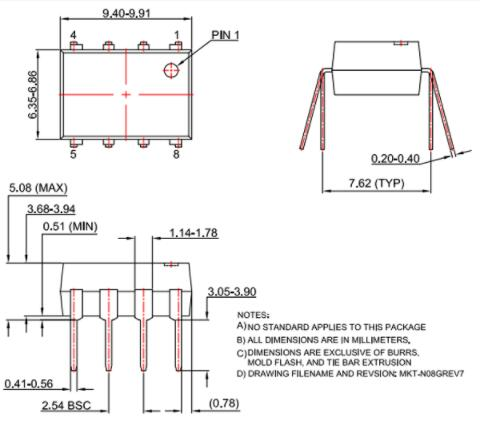

Упаковка

Производитель

На полупроводнике, перечисленном на NASDAQ под символом, активно справляется с постоянно растущими глобальными энергетическими потребностями.Стратегическое внимание компании на минимизации потребления энергии подчеркивает ее реакцию на всплеск спроса на устойчивые решения.Благодаря промышленности по всему миру повышает экологически чистые практики, изысканность методов управления энергопотреблением приобретает значимость.

На полупроводнике выделяется из -за его интегрированной цепочки поставок, которая известна как надежностью, так и устойчивостью.Эта твердая сеть обеспечивает постоянную динамику компонентов для основных применений.В технической поддержке компания превосходна, предлагая глубоко персонализированные решения, которые обслуживают требования клиентов, что облегчает плавную интеграцию своих продуктов в различных системах.Преимущества такой выделенной поддержки очевидны в повышении производительности продуктов в нескольких секторах.

Влияние компании простирается за пределы установленных рынков, изучая возможности в развивающихся регионах.В этих областях стремление к инновационным решениям власти в основном сильное, обусловлено экспансией инфраструктуры и повышенной приверженностью устойчивости.Чиковая настраивая свои предложения для удовлетворения местных требований, на полупроводнике играет существенную роль в этих рыночных сдвигах, глубоко влияя на пути развития.

DataSheet PDF

Диаши Datahates FOD3180:

FOD3180.pdf

FOD3180.pdf
