Изучение IC 741 Op-AMP: функции, разгона и приложения

В этом руководстве исследует операционный усилитель IC 741, ядро ​​схемы аналоговой схемы с момента его введения полупроводниками Fairchild в 1963 году. Отмеченная за ее гибкость, OP-AMP IC 741 стал одним из основных продуктов в бесчисленных электронных проектах из-за его компактной формы и надежнойпроизводительность.От простого усиления сигнала до сложных математических функций, это руководство рассматривает роль и вклады OP-AMP IC 741 в продвижении электронных применений и улучшения конструкции схемы.

Каталог

Что такое операционный усилитель IC 741?

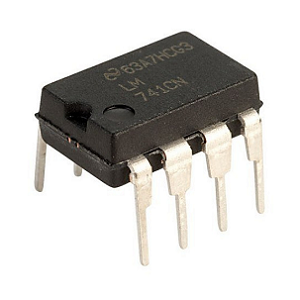

Операционный усилитель IC 741, известный своим адаптивным и компактным дизайном, играет роль в множестве электронных применений.Как правило, в 8-контактной конфигурации IC сосредоточена на своих операциях вокруг конкретных контактов, особенно контактов 2 (инвертирующий вход), 3 (не инвертирующий вход) и 6 (выходное напряжение).Конструкция Op-AMP представлен треугольником, символом трех основных этапов, которые образуют ядро ​​ее архитектуры: дифференциальная стадия ввода, этап промежуточного усиления и выходной стадии толчка.В Op-AMP серии 741 дифференциальная входная стадия включает в себя сложные пары полетов или биполярных транзисторов.Это тщательное сопоставление уменьшает напряжение смещения при обеспечении высокого входного сопротивления, что способствует надежности усиления сигнала.Такое техническое сочетание необходимо для достижения низкого уровня шума, качества, которое повышает производительность в деликатных задачах обработки аудио и сигнала.

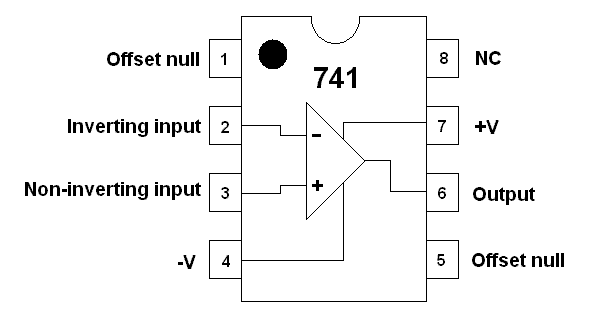

IC 741 конфигурация PIN-стимуляции.

Штифт №	Название вывода	Описание
1	Смещенная ноль	Используется для настройки напряжения смещения.
2	Инвертирующий вход (-)	Входной терминал, где сигнал инвертируется.
3	Не инвертирующий вход (+)	Входной терминал, где сигнал не перевернут.
4	Отрицательное питание напряжения (V-)	Обеспечивает отрицательное питание напряжения (VCC).
5	Смещенная ноль	Используется для настройки напряжения смещения.
6	Выход	Выходной терминал для напряжения.
7	Положительное питание напряжения (+VCC)	Обеспечивает положительное питание напряжения.
8	Не подключен (NC)	Этот PIN -код не имеет соединения.

IC 741 AMP-амплификация

Инвертирующий усилитель

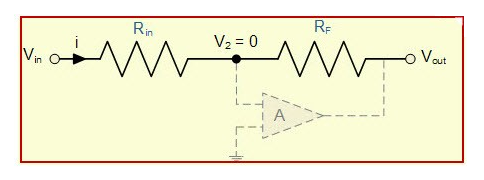

Настройка инвертирующего усилителя интригует из -за его расположения, где вывод 2 получает вход, а вывод 6 выводит сигнал, хотя и в обратной фазе.Положительное входное напряжение, естественно, приводит к отрицательному выходу, захватывающему взаимодействию электрических принципов.Выигрыш, выраженный как

имеет особое очарование для тех, кто нуждается в контроле и точке.Представьте себе: RF устанавливается на 1000 кОм и R1 при 100 кОм, обеспечивая усиление -10.Начальный вход 1,5 В превращается в выход -15 В, достижение в сдвиге фазы и управлении усилением.Эта конфигурация находит благосклонность в сценариях, таких как обработка аудио и настройка сигналов датчиков, где тщательное преобразование сигналов является важной частью процесса.

Не инвертирующий усилитель

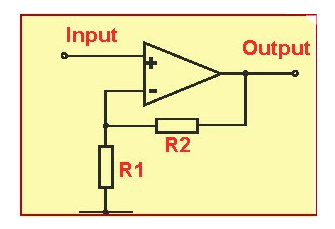

Эта конфигурация рисует контрастный портрет: безупречное усиление без изменения фазы.Здесь вход Graces Grace 3, в то время как PIN 6 верно отражает его в силе.Выгода, данная

Позвольте вам уверенно предсказать результаты, например, с RF при 50 кОм и R1 при 10 кОм, что дает усиление 6. Скромный вход 1 В является надежным выводом 6 В.Эта конструкция, часто вызываемая в ролях как варьируемые буферные усилители в рамках инструментов, обеспечивает непоколебимую стабильность и ясность.Он сияет в чувствительном как высокие биомедицинские устройства и сложные системы связи, где сохранение сущности сигнала с целостностью и надежностью является пути к успеху.

Схема схема IC 741 OP-AMP

Оперативный усилитель IC 741 играет роль в множестве практических цепей, расширяя свои таланты на такие области, как кондиционирование сигнала и арифметические операции.Это улучшает точные аналоговые схемы, способствуя обработке разнообразных сигналов с изяществом, которое ценится на поиск производительности и надежности.

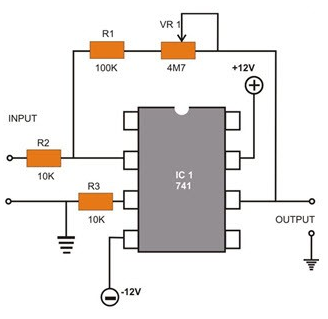

IC 741 HAMP-диаграмма

IC 741 Op-AMP-спецификации

Тип	Параметр
Входное напряжение	Обычно ± 2 мВ, максимум ± 6 мВ
Входной ток смещения	Обычно ± 20 Na, максимум ± 200 na
Входной смещение ток	Обычно ± 80 NA, максимум ± 500 NA
Дифференциальное входное сопротивление	2 МОм до 10 МОм
Входная емкость	1.4 ПФ
Диапазон регулировки напряжения смещения	± 10 мВ с использованием внешнего потенциометра
Диапазон входного напряжения	± 13 В с поставкой ± 15 В
CMRR (общий коэффициент отклонений в режиме)	Обычно 90 дБ, минимум 70 дБ
SVRR (коэффициент отторжения напряжения питания)	Обычно 96 дБ, минимум 70 дБ
Энергопотребление	Обычно 85 мВт при ± 15 В.
Временный ответ	0,3 мкс для 5 -В.
Скорость убийства (SR)	0,5 В/мкс

IC 741 Op-AMP-функции

Высокий входной импеданс

Более 100 кОм, снижая риск воздействия нагрузки на источники сигнала.

Обеспечивает плавную интеграцию с широким спектром цепей без потери сигнала.

Низкий выходной импеданс

Обычно ниже 100 Ом, что обеспечивает эффективную подачу питания к подключенным нагрузкам.

Предотвращает проблемы с отражением сигнала и поддерживает стабильность схемы в различных условиях нагрузки.

Широкий диапазон частот

Работает от 0 Гц до 1 МГц, что делает его подходящим для DC, аудио и умеренных радиочастотных приложений.Надежный как для обработки сигнала низкого и высокочастотного сигнала.

Низкое смещение напряжения

Минимизирует ошибки выходных данных из -за смещения ввода, повышая точность в точных приложениях.Уменьшает необходимость в дополнительных калибровках или коррекционных цепях.

Высокое усиление напряжения

Прибывание до 200 000 позволяет усилить слабые сигналы, идеально подходящие для датчиков и преобразователей.Поддерживает приложения, требующие высокой целостности сигнала.

Универсальный и надежный

Надежная производительность в области образовательных, потребительских и промышленных электронных проектов.Простой, но надежный дизайн делает его основным продуктом в конструкции аналоговой схемы.

Приложения IC 741 OP-AMP

Универсальные строительные блоки для конструкции схемы

IC 741 OP-AMPS отлично подходит в бесчисленных электронных приложениях из-за их гибкости и надежности.Они обычно используются для разработки активных фильтров, преобразователей тока в напряжение, аналого-цифровых преобразователей, подписчиков напряжения и суммирования усилителей.Они играют роль в схемах образцов и удержании, переменных частотных генераторах и пульсированной электроснабжении, что делает их использованием в аудио-обработке и точных устройствах.

Обработка аудио и мониторинг окружающей среды

OP-AMP IC 741 используется в аудио миксерах, обеспечивая ясность сигнала в консолях смешивания.Он также поддерживает экологические системы, такие как автоматические выключатели света и индикаторы напряжения постоянного тока.Другие полагаются на его стабильность и точность для задач, требующих точности сигнала, например, в помещении термометров и чувствительных к звучанию устройств прослушивания ошибок.

Обработка связи и сигнала

Для таких приложений, как усилители микрофона, IC 741 сводит к минимуму искажения и управляет шумом, обеспечивая четкое качество звука.Он также питает преобразователи напряжения в частоту в частотной модуляции и обработке сигналов.
