Полный выпрямитель моста: эффективное преобразование переменного тока в постоянный ток, конструкция схемы и применения

Полный выпрямитель моста, используемый для изменения переменного тока (переменного тока), например, мощность от вашей розетки на стену, в постоянный ток (DC), который является типом мощности, используемой большинством электронных устройств.В отличие от более простых систем, которые тратят половину входящего электроэнергии, полный мостовой выпрямитель использует четыре диода, чтобы убедиться, что он захватывает мощность как на перепадах вверх, так и вниз в цикле переменного тока.В этой статье будет рассмотрено, как работает полный мостовой выпрямитель, ее части и почему он так важен во многих технологиях сегодня.

Каталог

Обзор полного выпрямителя моста

А Полный мостовой выпрямитель, также известный как выпрямитель с полным волновым мостом или просто выпрямитель диодного моста, представляет собой электронную схему, предназначенную для преобразования чередующегося тока (AC) в постоянный ток (DC).Он служит компонентом во многих электрических и электронных приложениях, где требуется постоянное напряжение постоянного тока.В отличие от полуволнового выпрямителя, который использует только половину формы волны переменного тока, полный выпрямитель моста использует как положительные, так и отрицательные половины цикла переменного тока, что делает его более эффективным при преобразовании мощности.Работа полного выпрямителя моста опирается на конфигурацию четырех диодов, расположенных в формировании моста.Эти диоды работают коллективно, чтобы гарантировать, что направление потока тока остается таким же по всей нагрузке, независимо от полярности ввода переменного тока.Это расположение эффективно позволяет схеме исправлять обе половины входной формы волны, что приводит к более непрерывному и стабильному выводу постоянного тока по сравнению с полуоволным выпрямителем.

Одним из ключевых преимуществ полного выпрямителя моста является его повышенная эффективность.Поскольку он обрабатывает всю форму волны переменного тока, а не только половину, он генерирует более высокое среднее выходное напряжение постоянного тока, которое полезно в практических приложениях.Кроме того, в полном использовании входной мощности, он уменьшает потерю мощности и рассеяние тепла, что делает его предпочтительным выбором в различных системах питания.Полные выпрямители моста широко используются в регулируемых цепях питания, в том числе те, которые находятся в адаптерах питания, зарядных устройствах аккумулятора и компьютерных расходных материалах.Эти устройства требуют постоянного и надежного напряжения постоянного тока, чтобы обеспечить стабильную работу электронных компонентов.Способность полного мостового выпрямителя обеспечивать гладкую и эффективную мощность постоянного тока делает его важным компонентом в современной электрической и электронном проектировании.

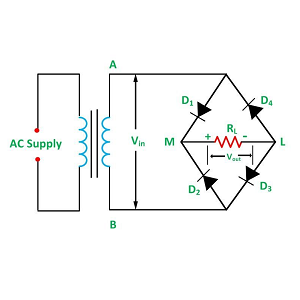

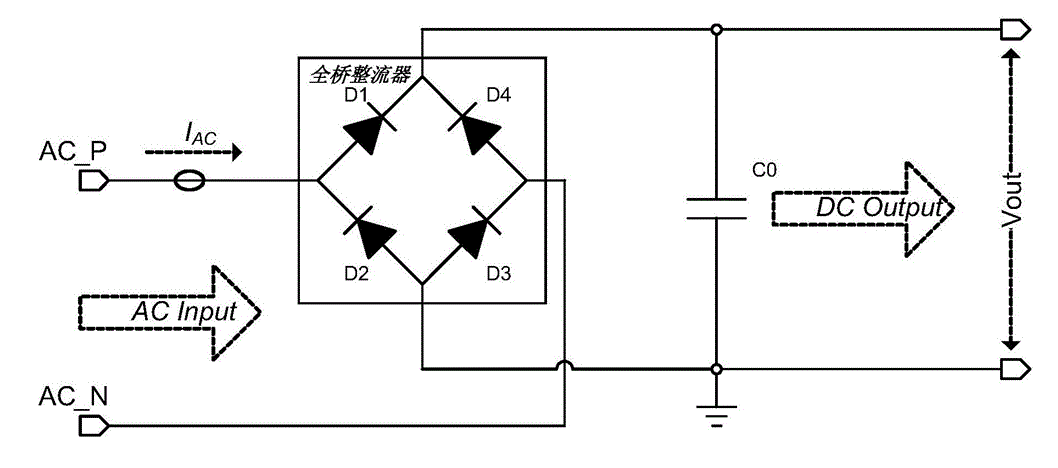

Рисунок 2.Полный мостовой выпрямительДиаграмма

Схема схемы иллюстрирует принцип работы полнофузольного выпрямителя моста, общий электронный компонент, используемый для преобразования переменного тока (AC) в постоянный ток (DC).Схема состоит из четырех диодов (D1, D2, D3 и D4), расположенных в конфигурации моста.Он имеет два входных терминала переменного тока (помеченный AC_P и AC_N) и два выходных терминала DC.Когда применяется напряжение переменного тока, выпрямитель использует диоды, чтобы гарантировать, что ток течет в одном и том же направлении как во время положительных, так и от отрицательных половинок цикла переменного тока.В положительном полуциклом диоды D1 и D2 имеют прямое смещение и позволяют проходить ток, в то время как D3 и D4 имеют обратное смещение и блок-ток.Во время отрицательного полуцикла D3 и D4 становятся вперед и поведение, в то время как Block D1 и D2.Этот процесс направляет вход переменного тока, создавая пульсирующий выход постоянного тока.Конденсатор (C0) сглаживает выход, уменьшая колебания напряжения и создавая более стабильное напряжение постоянного тока (Vout).

Строительство выпрямителя с полным волновым мостом

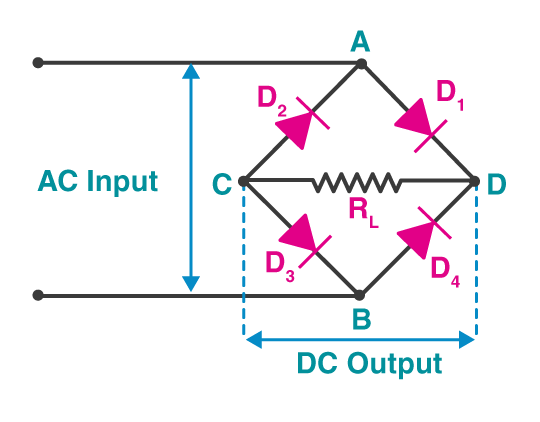

Рисунок 3. Строительство выпрямителя с полным волновым мостом

Полный выпрямитель моста, электронный схема, предназначенная для эффективного преобразования переменного тока (AC) в постоянный ток (DC).Этот процесс исправления зависит от комбинированной работы диодов и резитивной нагрузки, каждый из которых способствует функциональности и эффективности цепи.Строительство выпрямителя состоит из следующих основных компонентов:

1. Четыре диода (D₁, D₂, D₃, D₄)

Четыре диода являются сердцем цепи и расположены в конфигурации моста.Они играют роль в процессе выпрямления, позволяя току течь только в одном направлении через нагрузку, независимо от входной полярности переменного тока.Каждый диод действует как односторонний клапан для электрического тока.Во время положительного полуцикла входа переменного тока диоды D₁ и D₂ становятся вперед, позволяя току проходить через нагрузку.В то же время диоды D₃ и D₄ имеют обратное смещение и блокируют ток.Это гарантирует, что ток течет в одном направлении через нагрузку.

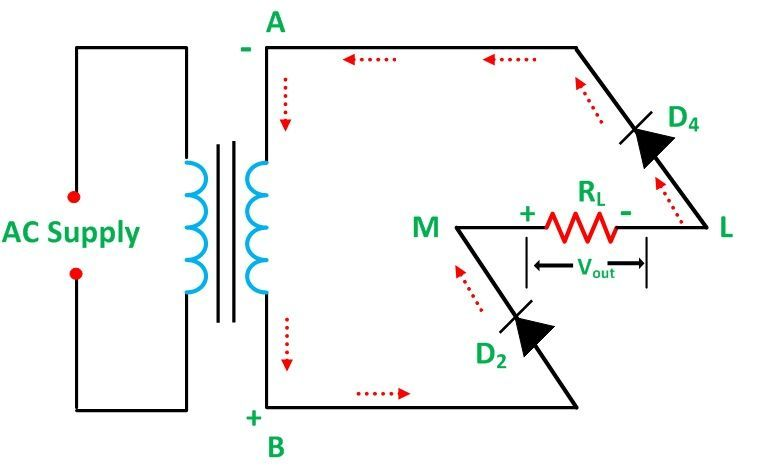

Во время отрицательного полуцикла ввода переменного тока роли диодов обращаются.Диоды D₃ и D₄ становятся вперед, проводя ток, в то время как диоды D₁ и D₂ имеют обратное смещение и блок тока.Опять же, ток течет в том же направлении через нагрузку, поддерживая однонаправленный ток.Эта чередующаяся операция диодов гарантирует, что обе половины формы волны переменного тока используются, что приводит к более эффективному преобразованию по сравнению с полуоткрытым выпрямителем, который использует только половину цикла переменного тока.

2. Устойчивая нагрузка (r_Л)

Резитивная нагрузка, помеченная_Л На диаграмме представляет компонент или устройство, которое использует выпрямленный выход DC.Эта нагрузка может быть резистором, электронным устройством или любым устройством, которое требует функционирования постоянного тока.Исправленный ток протекает через нагрузку, обеспечивая полезную питание.Производительность и эффективность схемы в значительной степени зависят от характеристик нагрузки и качества исправленного выхода.Нагрузка подключена через выходные клеммы DC, помеченные B и D на диаграмме.Направление потока тока через нагрузку остается согласованным из -за процесса выпрямления, обеспечивая доставку однонаправленного тока постоянного тока.

3. Входные клеммы переменного тока (A и C)

Выпрямитель имеет две входные клеммы, помеченные A и C, где подключено питание переменного тока.Полярность ввода переменного тока периодически чередуется, а положительные и отрицательные полуциклы обрабатываются диодами по-разному.Входное напряжение направляется через мостовую сеть, гарантируя, что обе половины формы волны переменного тока способствуют выходному току.

4. Выходные клеммы постоянного тока (B и D)

Выпрямитель дает напряжение постоянного тока на выходных клеммах, помеченных B и D на диаграмме.Выход представляет собой пульсирующую форму волны постоянного тока, с отрицательной половиной цикла переменного тока, инвертированной, чтобы соответствовать положительной половине.Хотя эта форма волны является однонаправленной, она все еще содержит некоторые колебания или рябь из -за процесса выпрямления.Выпрямитель с полным волновым мостом является высокоэффективным, потому что он использует обе половины формы волны переменного тока, эффективно удваивая частоту выходного сигнала по сравнению с полуволновым выпрямителем.Эта повышенная частота облегчает сглаживание рябей, используя фильтрационные компоненты, такие как конденсаторы или индукторы, создавая более стабильный вывод постоянного тока для практических применений.Эта конструкция широко используется в цепях питания из -за его способности обеспечивать более высокое среднее выходное напряжение, повышение эффективности и лучшее использование входной мощности по сравнению с более простыми схемами выпрямителя.

Функциональность полного выпрямителя моста

Полный выпрямитель моста, известный своим способностью преобразовать переменный ток (AC) в постоянный ток (DC).AC, обычно доступный в жилых, коммерческих и промышленных электрических системах, не подходит для большинства электронных устройств из -за его двунаправленного характера, который чередуется между положительными и отрицательными циклами.Полный выпрямитель моста решает эту проблему, используя стратегическую конфигурацию диодов для облегчения преобразования переменного тока в DC, что позволяет электронным устройствам надежно работать.Процесс выпрямления начинается как вход AC, который естественным образом следует синусоидальной картине с чередующимися положительными и отрицательными полуциклами, входит в схему выпрямителя.Конструкция выпрямителя состоит из четырех диодов, расположенных в конфигурации моста, которые работают вместе, чтобы направить поток электричества только в одном направлении.По мере того, как вход переменного тока чередуются, специфические пары диодов проводят во время каждого полуцикла.

Чтобы создать более стабильное и пригодное для использования напряжение постоянного тока, выход выпрямителя обычно передается через компонент фильтрации, такой как конденсатор.Конденсатор играет роль, сохраняя заряд во время пиков пульсирующего постоянного тока и освобождая его во время впадины, эффективно уменьшая колебания и сглаживая форму волны.Полученное напряжение постоянного тока гораздо более согласован и подходит для питания электронных устройств.Важность полного выпрямителя моста выходит далеко за пределы простого преобразования.Его устойчивый вывод постоянного тока отлично подходит для правильного функционирования широкого спектра электронных устройств, от небольших бытовых гаджетов, таких как смартфоны, планшеты и ноутбуки, до более крупных, более сложных систем, таких как компьютерные серверы, телекоммуникационные сети и промышленное механизм.Эти устройства и системы требуют стабильного и непрерывного источника питания, чтобы избежать проблем с производительностью или потенциального ущерба, вызванного колебаниями при электрическом входе.Способность выпрямителя использовать обе половины формы волны переменного тока делает его более эффективным, чем полуволновый выпрямитель, обеспечивая более высокое среднее выходное напряжение и минимизацию потерь энергии.Обеспечивая постоянное и надежное снабжение постоянного тока, полный выпрямитель моста не только повышает производительность устройств, которые он поддерживает, но также продлевает их срок службы, защищая чувствительные компоненты от неровностей напряжения.Эта эффективность и надежность делают его элементом в современных системах электроники и переоборудования энергии.

Операционная динамика полного выпрямителя моста

Работа полного выпрямителя моста является как сложной, так и необходимой для преобразования переменного тока (AC) в постоянный ток (DC), что является преобразованием, важным для питания бесчисленных электронных устройств.Этот процесс можно понять как серию взаимосвязанных фаз, каждый из которых играет роль в обеспечении эффективности, стабильности и надежности выхода DC.

1. Регулировка ввода и трансформатора переменного тока

Процесс выпрямления начинается с входа переменного тока, обычно полученного из стандартного источника питания, такого как розетка стены.Тем не менее, напряжение этого ввода переменного тока часто слишком высока или неподходящего для прямого использования в электронных цепях.Чтобы решить это, трансформатор используется для снижения напряжения до более безопасного и более управляемого уровня.Трансформатор не только регулирует входное напряжение, но и изолирует цепь от основного источника питания, обеспечивая дополнительный уровень безопасности.Уйдя вниз по напряжению, трансформатор гарантирует, что выпрямитель действует эффективно при минимизации риска пиков или всплесков напряжения, которые могут повредить деликатные электронные компоненты.Эта стадия подготовки важна для подготовки входного переменного тока готовым к последующему процессу выпрямления.

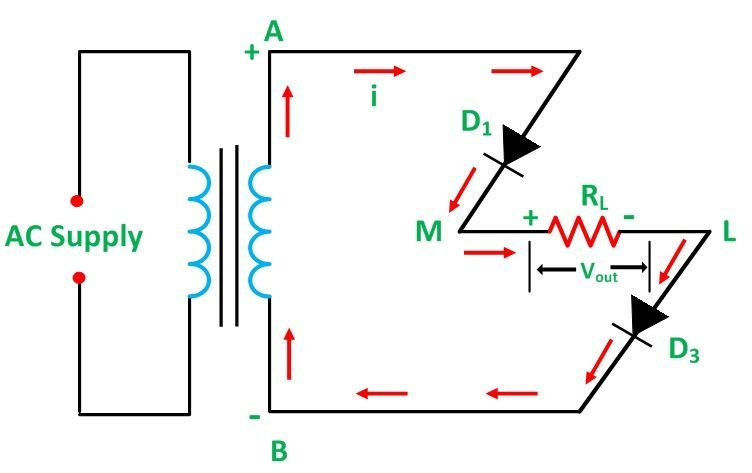

2. Активация диода во время положительных и отрицательных полупроцессов

3. Фильтрация конденсатора

Исправленный выход на этом этапе, хотя и однонаправленный, по -прежнему содержит колебания или рябь из -за чередующейся природы исходного ввода переменного тока.Чтобы сгладить эти ряды и создать более стабильное напряжение постоянного тока, конденсатор помещается на выход выпрямителя.Конденсатор работает, заряжая, когда исправленное напряжение достигает своего пика и разряжается при падении напряжения.Этот процесс заполняет промежутки между импульсами исправленной формы волны, эффективно уменьшая изменения напряжения.Результатом является гораздо более плавный вывод постоянного тока для питания чувствительных к электронным устройствам.В приложениях, требующих точности, таких как медицинское оборудование, коммуникационные устройства и микроконтроллеры, эта стадия фильтрации гарантирует, что подаваемое напряжение остается устойчивым и надежным.

4. Стабилизация напряжения

Даже после фильтрации незначительные колебания или нарушения могут сохраняться при выходе постоянного тока.Для дальнейшего уточнения качества напряжения часто используются дополнительные компоненты стабилизации напряжения, такие как регуляторы напряжения или более продвинутые схемы фильтрации.Регуляторы напряжения предназначены для поддержания постоянного выходного напряжения, даже если входное напряжение или условия нагрузки варьируются.Эта стабилизация важна для устройств, которые требуют точного и последовательного питания напряжения, таких как процессоры, датчики или модули памяти.Убедившись, что выходное напряжение остается в пределах точного диапазона, этот этап повышает производительность и долговечность устройств, питаемых на выпрямитель.

Весь эксплуатационный процесс полного мостового выпрямителя спроектирован для максимизации энергоэффективности при минимизации потери мощности.Используя как положительные, так и отрицательные половины ввода переменного тока, выпрямитель достигает большей эффективности по сравнению с полуволновыми выпрямителями, которые используют только половину формы волны переменного тока.Кроме того, систематический подход преобразования, выпрямления, фильтрации и стабилизации входа гарантирует, что выход не только устойчив, но и безопасен для использования с деликатными электронными компонентами.Благодаря этому четырехфазному процессу полный выпрямитель моста обеспечивает надежный и эффективный источник питания постоянного тока для широкого спектра электронных устройств и систем.Доставляя последовательный и стабильный вывод постоянного тока, выпрямители защищают чувствительные цепи от колебаний напряжения и обеспечивают надлежащее функционирование и увеличение срока службы устройств, которые он поддерживает.Это делает его важным компонентом в современных проектах питания.

Обратное напряжение выпрямителя с полным волновым мостом (PIV)

Пиковое обратное напряжение (PIV), спецификация для диодов, используемых в выпрямителе с полным волновым мостом, поскольку он определяет их способность противостоять максимальному обратному напряжению в течение периодов не проводки.PIV гарантирует, что диоды могут обрабатывать самое высокое напряжение, которое они могут испытать в обратном смещении, не пропуская или не сломавшись.Этот параметр используется в высоковольтных или промышленных применениях, где схемы подвергаются воздействию уровней напряжения и колебаний.Понимание PIV помогает для разработки выпрямителей, которые не только эффективны, но и долговечны и надежны в различных условиях эксплуатации.

Расчет и применение PIV

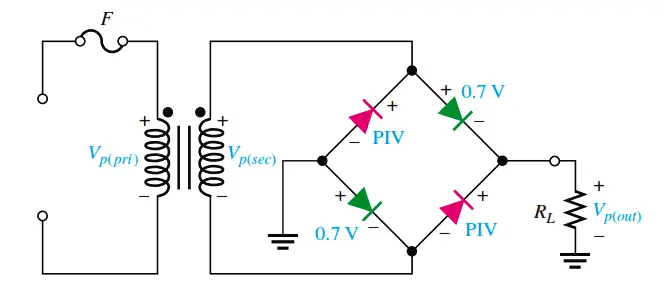

Рисунок 6. Практическая диодная модель с расчетом PIV

PIV для каждого диода в выпрямителе с полным волновым мостом - это максимальное обратное напряжение, которое диод должен блокировать во время работы.Это значение равно пиковому напряжению переменного тока на поставку, которое можно рассчитать путем умножения среднеквадратичного напряжения (среднее квадрат корня) на квадратный корень 2. Например, если напряжение питания составляет 230 вольт, пиковое напряжение будетбыть приблизительно 325 вольт (230 × √2).Следовательно, рейтинг PIV для каждого диода в выпрямителе должен составлять не менее 325 вольт, чтобы безопасно противостоять этому максимальному напряжению без сбоя.

В цепях, где трансформатор используется для шага вверх или вниз по входному напряжению, расчет PIV также должен учитывать преобразованное напряжение.Например, если трансформатор снижает напряжение до 120 вольт переменного тока, пиковое напряжение становится приблизительно 170 вольт (120 × √2), а диоды должны иметь рейтинг PIV не менее 170 вольт.Обеспечение того, чтобы рейтинг PIV каждого диода соответствовал или превышает рассчитанное пиковое напряжение, чтобы предотвратить обратные токи утечки и защитить выпрямитель от повреждения, вызванных условиями перенапряжения.

Выбор и долговечность диодов на основе PIV

Выбор диодов с соответствующим рейтингом PIV является важным шагом в обеспечении долгосрочной долговечности и надежности выпрямителя с полным волновым мостом.Диоды с рейтингами PIV выше, чем рассчитанное пиковое напряжение, обеспечивают дополнительную безопасность, что делает схему более надежной против неожиданных пиков напряжения или скачков в подаче переменного тока.Этот буфер безопасности отлично подходит в промышленных и мощных применениях, где колебания энергии являются более частыми и серьезными.

Использование диодов с недостаточными рейтингами PIV может привести к частым сбоям, поскольку диоды могут быть неспособны блокировать обратные напряжения во время работы.Со временем это может вызвать перегрев, повреждение других компонентов в цепи и даже общий сбой выпрямителя.В отличие от этого, диоды с соответствующим рейтингом или слегка чрезмерными значениями PIV помогают убедиться, что выпрямитель может противостоять условиям работы и продлить его общую продолжительность жизни.

Влияние на выпрямитель и долголетие

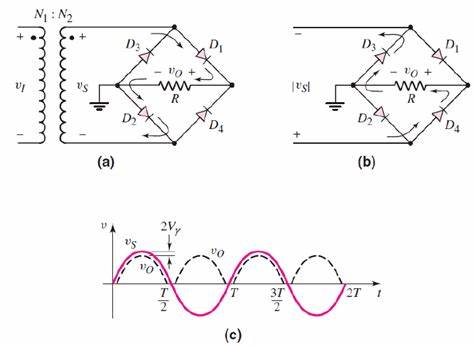

Рисунок 7. Полноволновая схема выпрямителя моста и выходной формы волны

Производительность и долговечность выпрямителя с полным волновым мостом сильно зависят от рейтингов PIV его диодов.Когда используются диоды с адекватными рейтингами PIV, они способствуют общей надежности цепи, позволяя ей надежно функционировать даже в сложных условиях.Эта надежность отлично подходит для стабильности мощности, например, медицинского оборудования, систем связи и промышленного механизма.

Если диоды правильно рассчитаны, они предотвращают токи обратной утечки и электрическое расщепление, обеспечивая устойчивый и последовательный выход постоянного тока.Эта стабильность не только защищает чувствительные компоненты вниз по течению, но также сводит к минимуму требования к техническому обслуживанию и снижает риск дорогостоящего простоя системы.Кроме того, правильный выбор PIV позволяет выпрямительничному обработке случайных всплесков или аномальных колебаний напряжения без ущерба для его целостности или эффективности.

Фильтр конденсаторов в полнополов мостовых выпрямителей

Интеграция фильтра конденсатора в полнополов мостовых выпрямителей-это улучшение, которое повышает качество постоянного тока выходного выхода (DC).Выпрямители с полной волной эффективно преобразуют переменный ток (AC) в DC, но непосредственный выход не является плавным, устойчивым DC.Вместо этого это пульсирующая форма волны постоянного тока, характеризующуюся периодическими пиками и впадинами.Это колебание может вызвать проблемы для чувствительных электронных устройств, которые требуют постоянного и стабильного напряжения для надежного функционирования.Чтобы учесть это ограничение и улучшить выход выпрямителя, добавляется фильтр конденсатора.Способность конденсатора хранить и выделять электрическую энергию постепенно помогает сгладить эти колебания, производя более чистое и более стабильное напряжение постоянного тока.

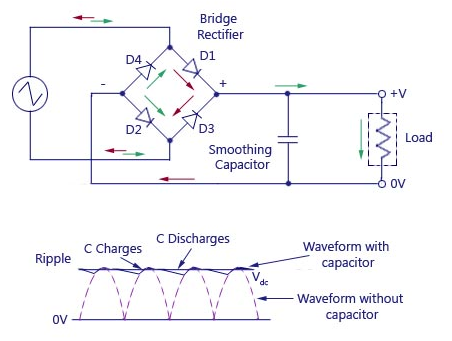

Рисунок 8. Выпрямитель с полной волной с конденсатором фильтра

Роль и механизм фильтров конденсаторов

Основная цель конденсатора в полнополов-мостовом выпрямителе-уменьшить пульсацию и стабилизировать выходное напряжение.Ripple относится к небольшому остаточному компоненту переменного тока, который остается наложенным на выпрямленный вывод DC.Эта волна возникает потому, что процесс выпрямления преобразует чередующиеся положительные и отрицательные половины формы волны переменного тока в пульсирующее DC, но не полностью устраняет колебания напряжения.Фильтр конденсатора работает, заряжая пиковое напряжение исправленной формы волны, когда диоды проводятся, а затем разряжаются для поддержания напряжения, когда диоды не проводят.

Этот механизм разряда заряда гарантирует, что напряжение по всей нагрузке остается относительно постоянным, даже когда исправленное напряжение переменного тока падает между пиками.Конденсатор заполняет зазоры между импульсами выпрямленного постоянного тока, сглаживая форму волны и уменьшая пульсацию.Результатом является гораздо более устойчивый выход DC, который необходим для питания чувствительных электронных устройств, таких как микроконтроллеры, датчики и системы связи, где даже незначительные изменения напряжения могут привести к проблемам производительности.

Улучшение стабильности выходных данных с большими конденсаторами

Значение емкости фильтрационного конденсатора играет роль в определении эффективности восстановления пульсации.Более крупный конденсатор обладает более высокой емкостью для хранения заряда, что позволяет ему более эффективно поддерживать уровни напряжения во время некондукционных этапов цикла переменного тока.Эта повышенная емкость хранения сводит к минимуму падения напряжения между пиками выпрямленной выходной мощности, что приводит к более плавной и более стабильной форме сигнала постоянного тока.Чем больше емкость, тем лучше конденсатор может компенсировать колебания в выпрямленном напряжении, уменьшая амплитуду пульсации.

Тем не менее, выбор размера конденсатора включает компромисс.Хотя более крупный конденсатор может улучшить стабильность, он также занимает больше физического пространства, увеличивает затраты и может потребовать более длительного времени зачисления.Поэтому вы должны сбалансировать эти факторы, выбрав размер конденсатора, который отвечает конкретным требованиям приложения.Для высоких электронных применений, таких как медицинское оборудование или лабораторные приборы, более крупные конденсаторы часто предпочитают обеспечить высочайший уровень стабильности и производительности напряжения.

Преимущества

В практической установке конденсатор подключен параллельно нагрузке через выходные терминалы выпрямителя.Эта конфигурация позволяет конденсатору действовать как буфер, поглощая внезапные изменения напряжения и защищая нагрузку от этих колебаний.Поддерживая стабильное выходное напряжение, фильтр конденсатора повышает производительность выпрямителя и предотвращает повреждение нижестоящих компонентов, вызванных воздействием противоречивых напряжений.Одним из преимуществ фильтрации конденсаторов является продолжительное срок службы электронных компонентов.Устройства, подверженные волновым или колеблющимся напряжениям, имеют тенденцию износить быстрее, поскольку компоненты постоянно подчеркиваются изменениями.Более плавный выходной сигнал, предоставляемый фильтром конденсатора, уменьшает это напряжение, повышая надежность и долговечность общей системы.

Улучшенная стабильность напряжения особенно отличная в таких приложениях, как зарядные устройства, где точное и последовательное напряжение требуется для безопасной и эффективной зарядки батарей.Яркое напряжение может повредить батарею или снизить срок службы.Аналогичным образом, другие электронные устройства, такие как усилители, процессоры и оборудование для связи, зависят от плавной мощности постоянного тока для правильного функционирования.В этих случаях фильтр конденсатора не только повышает производительность устройства, но и обеспечивает долгосрочную надежность.

Преимущества полных выпрямителей моста

Полные мостовые выпрямители широко признаны за их многочисленные преимущества, что делает их предпочтительным выбором в различных электронных приложениях.Их способность эффективно преобразовать переменный ток (AC) в постоянный ток (DC) в сочетании с экономически эффективными и высокоэффективными характеристиками выделяет их вдали в сторону по сравнению с другими методами исправления.Ниже мы более подробно исследуем основные преимущества полных выпрямителей моста.

Устранение трансформатора с центральным наружением

Одним из преимуществ полных мостовых выпрямителей является то, что они устраняют необходимость в трансформаторе центрального завода, упрощают конструкцию цепи и снижая затраты.Трансформатор с центральным заводом, требуемый в некоторых конфигурациях выпрямителя, таких как полноволновые выпрямители с центральным наклоном, оснащен вторичной обмоткой с подключением средней точки (центральный крап).Проектирование и изготовление таких трансформаторов может быть сложным и дорогим, так как обмотка должна быть распределена равномерно и точно для обеспечения сбалансированной производительности.

Удаляя требование для центрального крана, полные мостовые выпрямители оптимизируют архитектуру цепи.Это упрощение приводит к трансформаторам, которые проще и дешевле в производстве, поскольку им больше не требуется дополнительная обмотка в центре.Кроме того, отсутствие центрального крана уменьшает размер и вес трансформатора, что делает полные выпрямители моста более подходящими для компактных и легких конструкций.В результате эти выпрямители предлагают как экономические, так и практические преимущества, особенно в приложениях, где стоимость и простота являются ключевыми соображениями.

Увеличение выходного напряжения

Полные мостовые выпрямители в полной мере используют как положительные, так и отрицательные половины формы волны переменного тока, эффективно удваивая частоту выпрямленного выхода по сравнению с полуволновыми выпрямителями.Это повышенное использование сигнала переменного тока приводит к более высокому выходному напряжению постоянного тока для того же вторичного напряжения трансформатора.Напротив, полуволновые выпрямители используют только половину цикла переменного тока, что приводит к снижению эффективности и выходного напряжения.

Эта характеристика полных выпрямителей моста делает их идеальными для приложений, где требуется более высокий вывод постоянного тока.Генерируя более существенное и непрерывное напряжение постоянного тока, полные выпрямители моста повышают эффективность процесса преобразования мощности.Это преимущество полезно в таких устройствах, как расходные материалы для систем связи, промышленное оборудование и цепи зарядки аккумулятора, где более высокая и более постоянная выработка постоянного тока повышает общую производительность.

Более низкие требования обратного напряжения

Другим преимуществом полного мостового выпрямителя являются их сниженные требования к пиковым обратным напряжениям (PIV) для диодов.В полнополовом выпрямительнице в центре, каждый диод должен выдерживать полное пиковое напряжение вторичной обмотки трансформатора при обратном смещении.Однако в полном выпрямителе моста каждый диод должен блокировать только половину этого пикового напряжения, поскольку напряжение распределяется по диодам во время работы.

Это уменьшенное напряжение напряжения позволяет использовать диоды с более низкими рейтингами PIV, которые часто дешевле, чем их коллеги с высоким содержанием.Позволяя использовать более экономически эффективные диоды, не жертвуя производительности или надежностью, полные мостовые выпрямители предлагают четкую экономическую выгоду.Это делает их предпочтительным выбором как в недорогой потребительской электронике, так и в крупномасштабных промышленных системах, где имеет важное значение для минимизации расходов без ущерба для качества.

Более плавный выход постоянного тока и более высокий коэффициент использования трансформаторов

Одним из выдающихся преимуществ полного мостового выпрямителя является их способность производить более плавный вывод DC.Исправленный выходной выпрямитель с полным мостом имеет более низкий коэффициент пульсации по сравнению с полуволновыми выпрямителями, что приводит к более стабильному и последовательному напряжению постоянного тока.Этот более плавный выход важен для чувствительных электронных устройств, таких как микроконтроллеры, датчики и оборудование для связи, которые требуют стабильной мощности для надежной работы.

Кроме того, полные выпрямители моста предлагают более высокий коэффициент использования трансформатора (TUF), мера того, насколько эффективно емкость трансформатора используется для доставки питания на нагрузку.Полная конфигурация моста гарантирует, что трансформатор активен во время обеих половинок цикла переменного тока, максимизируя его возможность подачи мощности.Более высокий TUF не только повышает энергоэффективность, но и снижает размер и стоимость трансформатора, поскольку его полный потенциал используется.Эта комбинация более плавного вывода постоянного тока и лучшего использования трансформаторов делает полные выпрямители моста энергоэффективным и практическим выбором для современных электронных систем.

Недостатки полных выпрямителей моста

Полные мостовые выпрямители высокоэффективны и широко используются во многих приложениях из -за их способности использовать обе половины формы волны переменного тока.Тем не менее, они поставляются с конкретными недостатками, которые могут повлиять на их практичность в определенных ситуациях.Понимание этих недостатков важно для выбора соответствующего метода исправления на основе потребностей данного приложения.Ниже приведены основные недостатки полных выпрямителей моста, подробно объясненные.

Увеличенная сложность и стоимость цепи

Одним из недостатков полного выпрямителя моста является его увеличенная сложность цепи по сравнению с более простыми методами выпрямления, такими как полуволновый выпрямитель.Полный выпрямитель моста требует четырех диодов для функционирования, тогда как полуволновый выпрямитель нуждается только в одном.Включение этих дополнительных компонентов делает конструкцию схемы более сложной, требуя большего количества соединений и пространства.Для компактных электронных устройств, где минимизация размера цепи является приоритетом, больший размер и увеличение количества компонентов могут создавать проблемы с проектированием.

Коэффициент стоимости является еще одним соображением.Каждый диод увеличивает расходы на материал, а увеличение количества компонентов повышает общую стоимость производства.Кроме того, более сложный дизайн означает больше потенциальных точек отказа, что может усложнить устранение неполадок и обслуживания.Для отраслей или приложений, где затратная эффективность и простота являются ключевыми, дополнительные расходы и сложность полного выпрямителя моста могут сделать его менее привлекательным.

Большее снижение напряжения в выходе

В полном выпрямителе моста ток проходит через два диода во время каждого полуцикла ввода переменного тока.Каждый из этих диодов вводит прямое падение напряжения, которое составляет около 0,7 вольт для стандартных кремниевых диодов.В результате общее падение напряжения на цикл составляет приблизительно 1,4 вольт.Это падение меньше в высоковольтных приложениях, но становится серьезной проблемой в системах низкого напряжения, где требуется сохранение как можно большого входного напряжения.

Снижение выходного напряжения, вызванное этим падением напряжения, может негативно повлиять на общую эффективность выпрямителя, особенно в сценариях, где важна каждая доля напряжения.Для устройств с низкой мощностью или низким напряжением дополнительные шаги, такие как повышение напряжения, могут потребоваться для того, чтобы сделать выходной сигнал пригодным для использования.Эти дополнительные этапы не только увеличивают стоимость и сложность системы, но также могут ввести дополнительные потери энергии.

Скомпрометированная эффективность из -за падения напряжения

Падение напряжения на диодах не только уменьшает выходное напряжение, но и способствует потери эффективности в виде потраченной впустую энергии.Эта энергия рассеивается как тепло, что не способствует питании нагрузки, а вместо этого снижает общую энергоэффективность системы.Эта потеря отлично подходит в чувствительных к электроэнергии приложениям, таким как устройства с батарейным батарейным питанием или системы возобновляемых источников энергии, где сохранение энергии является главным приоритетом.

В высокоэффективных конструкциях даже небольшие потери энергии могут со временем увеличиваться, что приводит к более высоким эксплуатационным затратам и снижению общей производительности системы.Вы должны объяснить эти потери при рассмотрении использования полного выпрямителя моста, и вам может потребоваться изучить альтернативные методы выпрямления или более эффективные диоды, такие как диоды Шоттки, чтобы минимизировать влияние падений напряжения.

Повышенные потребности в тепловой диссипации и тепловой управлении

Тепло, генерируемое падением напряжения на диодах, приводит к дополнительным проектным проблемам.Поскольку ток протекает через диоды, энергию, теряющуюся по мере того, как тепло следует эффективно управлять для предотвращения перегрева.В мощных приложениях или средах с ограниченными вариантами охлаждения это становится проблемой.Если тепло недостаточно рассеивается, это может привести к тепловому напряжению на диодах, снижая их продолжительность жизни и надежность.

Решения теплового управления, такие как радиаторы, вентиляторы или передовые системы охлаждения, могут потребоваться, чтобы выпрямитель работал в пределах безопасной температуры.Тем не менее, эти меры добавляют дополнительную стоимость и сложность в систему.Плохое тепловое управление может ускорить износ компонентов, увеличивая вероятность сбоев системы и потребует более частого обслуживания или замены.

Проблемы с надежностью и обслуживанием

Опора на четыре диода в полном выпрямителе моста вносит определенную степень взаимозависимости, которая может поставить под угрозу надежность системы.Отказ любого одного диода нарушает весь процесс исправления, что приводит к потере функциональности.Это делает его полезным для использования высококачественных диодов и проектирования цепи с помощью адекватных механизмов защиты, таких как предохранители или супрессоры, для предотвращения повреждения, вызванных пиками напряжения или другими аномалиями.

Необходимость регулярного технического обслуживания, чтобы гарантировать, что все диоды функционируют правильно, увеличивает эксплуатационные накладные расходы.Это верно в системах, где время простоя не приемлемо, например, промышленная автоматизация или медицинское оборудование.В этих случаях запланированные проверки и замена компонентов необходимы для поддержания постоянной работы, увеличения долгосрочных затрат и усилий по техническому обслуживанию.

Выпрямитель моста против полного мостового выпрямителя

Термины мостового выпрямителя и полного мостового выпрямителя часто используются взаимозаменяемо и обращаются к той же конфигурации выпрямителя.Оба описывают схему, которая использует четыре диода, расположенные в мосту для преобразования переменного тока (AC) в постоянный ток (DC).Этот тип выпрямителя является стандартной конструкцией в электронике питания, известной своей эффективностью и способностью использовать всю форму волны переменного тока для полной волны.Выпрямитель моста-это любая схема выпрямителя, которая образует мост с использованием его компонентов для достижения полной волны.Термин «Полный мостовой выпрямитель» более конкретный и выделяет стандартную конструкцию с использованием четырех диодов.В большинстве практических дискуссий эти два термина означают одно и то же и используются для описания одной и той же схемы.Эта конструкция предпочтительнее, потому что он преобразует обе половины формы волны переменного тока в однонаправленный вывод постоянного тока, что делает его более эффективным, чем полуволновые выпрямители.

Полный выпрямитель моста важен в цепях питания, поскольку он обеспечивает стабильный и надежный выход DC, который необходим для правильного функционирования электронных устройств.Его способность максимизировать использование входного сигнала переменного тока при минимизации потери напряжения делает его идеальным для мощных приложений.Эта конфигурация обычно используется в таких системах, как компьютерные питания, зарядные устройства и другие устройства, требующие чистой и устойчивой мощности постоянного тока.Основные преимущества полного выпрямителя моста включают более высокую эффективность и повышение выходного напряжения по сравнению с полуволновыми выпрямителями.Используя обе половины формы волны переменного тока, он удваивает выходную частоту, упрощая процесс фильтрации, необходимый для сглаживания выхода DC.Эта конструкция также повышает энергоэффективность и обеспечивает более постоянное выходное напряжение, что делает его предпочтительным выбором в современных системах преобразования энергии.Выпрямитель моста и полный мостовой выпрямитель обращаются к той же схеме, что и для преобразования переменного тока в DC.Эта конструкция эффективна, надежная и широко используется в цепях питания для различных электронных устройств.Его способность обеспечивать постоянную мощность постоянного тока с минимальными потерями делает его отличным компонентом в современной электронике.

Выпрямитель наполовину моста против полного мостового выпрямителя

При сравнении выпрямителей Half Bridge и полных выпрямителей моста необходимо для понимания различий в их проектировании, эксплуатации и производительности.Эти различия влияют на их пригодность для различных приложений, особенно с точки зрения выходного напряжения, эффективности и стабильности.В то время как оба выпрямителя служат одной и той же цели, преобразование переменного тока (AC) для постоянного тока (DC) их конфигурации и поведения варьируются, влияя на их практическое использование в электронных системах.

Рисунок 9. Полуволновые, полнополосовые конфигурации мостового выпрямителя и полного волны

Конфигурация и функционирование

Полный выпрямитель моста, часто называемый выпрямителем моста, состоит из четырех диодов, расположенных в конфигурации моста.Эта конструкция позволяет выпрямителям преобразовать как положительные, так и отрицательные половины входной формы переменного тока в однонаправленный вывод постоянного тока.Независимо от того, находится ли вход в положительный или отрицательный полуцикл, два из четырех диодов в поведении моста, гарантируя, что полярность выхода остается постоянной.Эта способность использовать всю форму волны переменного тока приводит к большей эффективности и более плавным выводу по сравнению с другими методами выпрямления.

Напротив, в выпрямителе с половиной моста используется только два диода вместе с трансформатором с центральным нажатием.Центр TAP действует как нейтральная точка, разделяя вторичную обмотку трансформатора на две равные части.Во время работы один диод проводится во время положительного полуцикла ввода переменного тока, в то время как другой диод проводится во время отрицательного полуцикла.Поскольку только одна половина формы волны переменного тока используется одновременно, выход из выпрямителя половины моста менее эффективен, поскольку он отбрасывает половину доступной мощности.

В то время как полные выпрямители моста устраняют необходимость в трансформаторе с центральным нажатием, который упрощает конструкцию цепи и снижает затраты, выпрямители наполовину моста в значительной степени полагаются на этот центр для работы.Эта опора увеличивает сложность конструкции трансформатора и ограничивает их эффективность в определенных приложениях, что делает полные выпрямители моста более практичным выбором для современных высокопроизводительных цепей.

Выходное напряжение и стабильность

Основным преимуществом полного выпрямителя моста является его способность использовать обе половины формы волны переменного тока, что увеличивает выходное напряжение.Это также удваивает частоту исправленного постоянного тока, что приводит к более плавному выходу с меньшими колебаниями или рябью.Уменьшенное напряжение волны важно для чувствительных электронных устройств, таких как компьютеры, медицинское оборудование и системы связи, которые требуют стабильного и согласованного поставок постоянного тока для надежного функционирования.

В отличие от этого, выпрямитель Half Bridge создает более низкое выходное напряжение, потому что он использует только одну половину формы волны переменного тока в течение каждого цикла.Это приводит к более пульсационному выводу постоянного тока с более высоким содержанием пульсации, что может вызвать нестабильность и неэффективность в приложениях, требующих плавного источника питания.Более высокое напряжение пульсации требует дополнительных компонентов фильтрации, таких как конденсаторы, для сглаживания выхода, что может увеличить затраты и сложность в системах.Для приложений, которые требуют высокого и стабильного выхода, полные выпрямители моста являются предпочтительным выбором.Тем не менее, в менее требовательных сценариях, когда можно допустить незначительных колебаний напряжения, можно достаточны выпрямители наполовину моста.

Эффективность и использование трансформатора

Коэффициент использования трансформатора (TUF) является важной мерой того, как эффективно выпрямитель использует способность трансформатора для обеспечения питания на нагрузку.Полные мостовые выпрямители имеют более высокий TUF, потому что они используют обе половины входной формы переменного тока, не требуя трансформатора с центральным нажатием.Это делает их по своей природе более эффективными, что позволяет улучшить доставку энергии и снижение потери энергии.

Напротив, выпрямители с половинами моста часто имеют более низкий TUF из-за их зависимости от трансформатора с центральным нажатием.Центр TAP уменьшает эффективное использование вторичной обмотки трансформатора, что приводит к увеличению потерь энергии.Проектирование трансформатора с центральным нажатием является более сложным и дорогостоящим, что еще больше снижает общую экономическую эффективность выпрямителей половины моста во многих сценариях.Для мощных применений, где требуется эффективность и сохранение энергии, полные мостовые выпрямители превосходят свои аналоги с половиной моста.Тем не менее, в более простых, низких приложениях, где эффективность является меньшей проблемой, выпрямители наполовину мостового моста все еще могут быть жизнеспособным вариантом.

Пригодность для приложений

Полные мостовые выпрямители широко используются в приложениях, где важны высокая мощность, стабильный выход и надежность.К ним относятся промышленные расходные материалы, зарядные устройства для зарядных батарей, системы возобновляемых источников энергии и электронные устройства, которые требуют постоянной мощности постоянного тока.Их способность производить плавный и эффективный выход делает их полезными в средах, где производительность и стабильность не могут быть скомпрометированы.

С другой стороны, выпрямители наполовину мостового моста чаще встречаются в приложениях с низкой мощностью, где стоимость и простота имеют приоритет над эффективностью.Эти приложения включают в себя небольшие бытовые приборы, игрушки и другие устройства, где влияние более высокого напряжения пульсации и более низкого выходного напряжения незначительно.В таких случаях простота и более низкая стоимость выпрямителя Half Bridge делают его практическим решением.

Full Wave Dextifier vs. Center Tap Fertifier

При сравнении выпрямителей с полным волном, в частности, мостового выпрямителя, для центрального нажатия выпрямителей, требуется понимание их различий в дизайне, производительности и стоимости.Эти выпрямители достигают одной и той же цели, преобразуя AC в DC, но их конфигурации, эффективность и приложения различаются.Изучая их структурные и операционные нюансы, мы можем определить, какой выпрямитель лучше подходит для конкретных потребностей, балансировки таких факторов, как эффективность, надежность и экономическая эффективность.

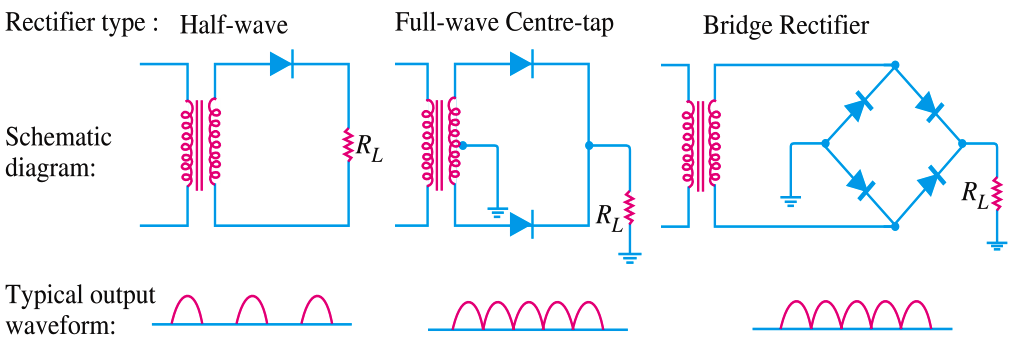

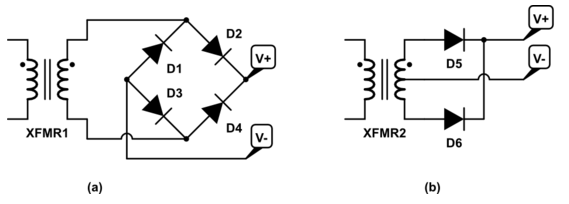

Рисунок 10. Диаграммы выпрямителя с полной волной в зависимости

Дизайн и структурные различия

В выпрямителе с полным волновым мостом используется четыре диода, расположенные в конфигурации моста, чтобы исправить обе половины формы волны переменного тока.Эта конструкция устраняет необходимость в трансформаторе с центральным нажатием, который упрощает схему и снижает затраты, связанные с производством трансформаторов.Во время операции два диода проводят ток во время положительного полуцикла ввода переменного тока, в то время как два других диода проводят во время отрицательного полуцикла.Это гарантирует, что вся форма волны переменного тока используется, что приводит к эффективному преобразованию мощности и постоянной полярности на выходе постоянного тока.

С другой стороны, центральный выпрямитель поясняет на трансформатор с центральным нажатием на его вторичную обмотку.Этот центральный кран служит нейтральной точкой, которая делит выход трансформатора на две равные половины, каждая из которых исправляется одним из двух диодов в цепи.Во время положительного полуцикла ввода переменного тока один диод проводит, в то время как во время отрицательного полуцикла, другой диод проводит.Однако, поскольку центральный нажатие эффективно разбивает выход трансформатора, каждый диод в центральном выпрямителе Tap только исправляет половину общего напряжения.Эта разница в дизайне означает, что выпрямитель моста может использовать более простой трансформатор без центрального крана, что выгодно для приложений, где стоимость и сложность являются проблемой.Между тем, центральная зависимость выпрямителя центра от специализированного трансформатора делает его менее универсальным и потенциально дорогостоящим для реализации.

Производительность и эффективность

С точки зрения производительности, выпрямитель Full Wave Bridge, как правило, более эффективен, поскольку он использует всю форму волны переменного тока.Используя все вторичное напряжение трансформатора, выпрямитель моста производит более высокий выход DC для тех же спецификаций трансформатора по сравнению с центральным выпрямителем TAP.Это приводит к лучшей эффективности преобразования напряжения, более плавной выходе постоянного тока и более высокого среднего напряжения.Эти характеристики делают мостовой выпрямитель лучшим выбором для применений, требующих стабильного и высокого выпуска постоянного тока, таких как источники питания для промышленного оборудования или чувствительные электронные устройства.

Центральный выпрямитель TAP, хотя и эффективен, менее эффективен из -за его конструктивных ограничений.Поскольку каждый диод направляет только половину выходного напряжения трансформатора, общий выход DC ниже для того же входа трансформатора.Конструкция сплит -трансформатора и требования к более высоким пиковым обратным напряжения (PIV) на диодах способствуют потери энергии и делают систему менее эффективной.Эта более низкая эффективность и пониженное выходное напряжение делают центр выпрямителя для нажатия менее подходящим для применений с высоким спросом, где каждый бит мощности должен быть оптимизирован.Другим аспектом производительности является волновой коэффициент, который измеряет количество волновой волны переменного тока, наложенной на вывод постоянного тока.Мостовые выпрямители имеют более низкий коэффициент пульсации, производя более плавный сигнал постоянного тока по сравнению с центральными выпрямителями.Увеличенная выход из выпрямителя моста уменьшает необходимость в обширной фильтрации, еще больше повышая его эффективность и надежность.

Напряжение напряжения и последствия затрат

Напряжение напряжения на диодах в этих двух конфигурациях является фактором их стоимости и надежности.В выпрямителе моста каждый диод подвергается только половине пикового напряжения переменного тока во время его непроводящей фазы.Это уменьшенное напряжение напряжения позволяет использовать диоды с более низким рейтингом, которые менее дороги и проще в поиске.Более низкий стресс также снижает вероятность сбоя диода, повышая общую надежность и долговечность выпрямителя.

Напротив, центральный выпрямитель TAP ставит более высокие требования к напряжению на свои диоды.Каждый диод должен блокировать полное пиковое напряжение на половину выхода трансформатора, требуя более высоких и более надежных диодов.Эти диоды дороже, что увеличивает общую стоимость выпрямителя.Более высокое напряжение напряжения на диодах генерирует больше тепла, что требует лучших решений для теплового управления, таких как радиаторы, для предотвращения перегрева и обеспечения надежной работы.Это добавляет дополнительную сложность и стоимость в систему.

Применение пригодности

Выпрямитель с полным волном моста хорошо подходит для эффективности применений, высокого выходного напряжения и экономической эффективности.Его способность использовать более простой трансформатор и диоды с более низким рейтингом делает его предпочтительным выбором в современной электронике, включая промышленные источники питания, системы возобновляемых источников энергии и схемы зарядки аккумулятора.Его более гладкий выход постоянного тока и уменьшенный коэффициент Ripple делают его идеальным для чувствительных электронных устройств, которые требуют стабильной и последовательной мощности.

Центральный выпрямитель TAP, хотя и менее эффективный, может по-прежнему найти использование в приложениях, где трансформатор с центральным нажатием уже является частью конструкции или где требования к выходному напряжению ниже.Он обычно используется в более старых конструкциях или ситуациях, когда вывод трансформатора естественным образом разделен, например, в аудио оборудовании или конкретных устаревших системах.Тем не менее, его ограничения в эффективности и стоимости делают его менее конкурентоспособным в более новых, более требовательных приложениях.

Применение выпрямителей моста с полной волной

Выпрямители моста с полной волной играют роль в широком спектре применений, которые требуют преобразования переменного тока (AC) в постоянный ток (DC).Их способность обеспечить плавный и стабильный вывод постоянного тока делает их великолепными во многих электронных системах, от питания небольших устройств до поддержки крупномасштабного промышленного механизма.Ниже приведены некоторые из наиболее распространенных применений выпрямителей моста с полной волной, подробно объясняются.

Цепи зарядки батареи

Выпрямители моста с полной волной являются важным компонентом в цепях зарядки аккумулятора, которые широко используются для зарядки переносных устройств, таких как смартфоны, ноутбуки и банки питания.В этих цепях выпрямитель преобразует переменный ток из сетевого источника питания в DC, который является формой электроэнергии, требуемых для зарядки.Эффективно используя обе половины формы волны переменного тока, выпрямитель обеспечивает постоянный поток мощности постоянного тока, сокращая время зарядки и потерю энергии.Этот стабильный и согласованный вывод постоянного тока используется для безопасности и долговечности батарей.Нерегулярный или пульсирующий постоянный ток может вызвать перегрев или повреждение батарейных ячеек, тогда как гладкая выходная мощность от выпрямителя моста с полной волной предотвращает эти проблемы.Эти выпрямители также встречаются в системах зарядки аккумулятора для электромобилей для обеспечения оптимальной производительности аккумулятора.

DC Power Saplies

Поставки питания DC являются одним из наиболее распространенных применений выпрямителей моста с полной волной.Эти выпрямители используются в адаптерах питания, промышленных элементов управления и различных электронных устройств для преобразования входа переменного тока в постоянный выход постоянного тока.Исправленное DC дополнительно отфильтруется и регулируется для удовлетворения конкретных требований к напряжению и тока подключенных устройств.В промышленных приложениях полноволновые мостовые выпрямители являются неотъемлемой частью систем, которые требуют постоянной и надежной мощности постоянного тока, таких как контроллеры двигателей, системы автоматизации и станки.Возможность обеспечить высокий, стабильный выход делает эти выпрямители отличными для питания чувствительного оборудования, которое может снять неисправность из -за колебаний мощности.Они широко используются в бытовых приборах, медицинских устройствах и телекоммуникационных системах, обеспечивая плавную работу и длительный срок службы устройства.

Светодиодные схемы водителя

Выпрямители моста с полной волной используются в схемах светодиодных водителей, где они обеспечивают стабильное снабжение DC для систем светодиодного освещения.Светодиоды работают на мощности постоянного тока, и любые колебания или рябь в поставке могут вызвать мерцание или даже постоянный ущерб светодиодам.Выпрямитель преобразует вход переменного тока в последовательный выход постоянного тока, гарантируя, что светодиоды получают устойчивый ток.Это применение важно в коммерческих и жилых системах освещения, а также для декоративного светодиодного освещения.Использование полнополовых выпрямителей моста помогает улучшить срок службы и производительность светодиодов, что делает их ключевым компонентом в энергосберегающих решениях освещения.

Бесперебойные источники питания (UPS)

В системах бесперебойного питания (UPS), полнополовые мостовые выпрямители играют роль в конвертации переменного тока в DC, который затем используется для зарядки резервной батареи.Во время отключения питания хранимая энергия постоянного тока в аккумуляторе преобразуется обратно в AC, чтобы поддерживать непрерывный источник питания.Способность выпрямителя обеспечивать постоянный и эффективный выход постоянного тока гарантирует, что аккумулятор остается полностью заряженной и готовой к использованию.Это приложение отлично подходит для систем, непрерывной мощности, такой как больницы, центры обработки данных и системы аварийных случаев.Поддерживая устойчивый поток мощности, выпрямители моста с полной волной помогают предотвратить простоя и защитить оборудование от повреждений, вызванных внезапными перерывами в мощности.

Переменная лабораторная питания питания

В лабораториях исследований и разработок переменные расходные материалы для лабораторных распаков полагаются на полноволновые репрямители моста для обеспечения регулируемой выводы постоянного тока.Эти источники питания используются в экспериментальных настройках, где требуется точный контроль над напряжением и током.Выпрямитель гарантирует, что входной переменный ток преобразуется в плавный выход постоянного тока, который затем регулируется для удовлетворения желаемых уровней.Это приложение важно при тестировании и прототипировании электронных цепей, поскольку оно позволяет имитировать различные условия работы и тонко настроить их конструкции.Высокая стабильность и гибкость, обеспечиваемые выпрямителями моста с полной волной в лабораторных средах.

Портативные зарядные устройства

Выпрямители моста с полной волной являются ключевым компонентом в портативных зарядных устройствах, где они преобразуют AC из розетки питания в DC, подходящие для зарядных устройств.Эти выпрямители гарантируют, что выходной сигнал стабилен и в пределах требуемого напряжения и пределов тока для эффективной и безопасной зарядки.Эффективность выпрямителей помогает уменьшить энергетические отходы, делая зарядные устройства более экологически чистыми и экономически эффективными.От смартфонов и планшетов до беспроводных наушников и электроинструментов, портативные зарядные устройства зависят от надежной производительности выпрямителей с полными волнами для обеспечения постоянной мощности.

Полноволновые выпрямители на основе SCR

В системах выпрямления на основе SCR, выпрямители моста с полным волном используют выпрямители, контролируемые кремния (SCR), чтобы обеспечить точное напряжение и управление током.Эти выпрямители используются в приложениях, где требуется переменная вывода постоянного тока, например, в промышленном механизме, контроллерах скорости двигателя и высокопроизводительных источниках питания.Включение SCR обеспечивает динамическую регулировку выпрямленного напряжения, что делает эти системы универсальными и подходящими для применений, требующих высокой точности.Полноволновые мостовые выпрямители в этой конфигурации обычно используются в средах, где условия нагрузки различаются, обеспечивая оптимальную производительность и энергоэффективность.

12 В поставки для светодиодных полос

Выпрямители моста с полной волной широко используются для обеспечения регулируемой мощности 12 В постоянного тока для светодиодных полос.Эти системы освещения обычно встречаются в домах, офисах и декоративных настройках, где необходимо постоянное и надежное подавление постоянного тока.Преобразуя напряжение сети в стабильный выход 12 В постоянного тока, выпрямитель гарантирует, что светодиодные полоски работают без мерцания или перегрева.Это приложение важно в энергоэффективных системах освещения, поскольку выпрямитель помогает улучшить производительность и продолжительность жизни светодиодов.

Системы UPS

В дополнение к их роли в конвертации переменного тока в округ Колумбия, выпрямители моста с полной волной лучше всего подходят в поддержании непрерывного питания в системах UPS.Стабилизируя выходной сигнал, используемый для зарядки резервной батареи, эти выпрямители помогают гарантировать, что система UPS может беспрепятственно переключаться на мощность батареи во время отключений.Это приложение особенно превосходно в критически важных условиях, таких как больницы, аэропорты и финансовые учреждения, где непрерывная власть необходима для безопасности и непрерывности работы.Надежность и эффективность выпрямителя способствуют общей производительности и надежности системы UPS.

Заключение

Полный мостовой выпрямитель - это ключевое устройство для превращения переменного тока в DC с большой эффективностью.Он полностью использует доступную электрическую мощность, что приводит к более высокой мощности и меньшему потери энергии.Подробная работа этого устройства включает в себя управление потоком электроэнергии через его диоды и использование трансформаторов и конденсаторов, чтобы гарантировать, что выходная мощность является плавной и стабильной.Это важно не только для небольшой электроники, но и для тяжелых приложений в промышленности.Хотя это может быть более сложным и потенциально более дорогостоящим, чем более простые настройки, его преимущества, такие как большая мощность и лучшее использование энергии, делают его главным выбором для питания различных электронных систем.
