Модуляторы HDMI: окончательное руководство по распределению радиочастотных сигналов высокой четкости

Модуляторы HDMI - это умный инструмент в мире аудио и видео технологий.Они превращают сигналы HDMI с таких устройств, как игроки Blu-ray или игровые консоли в радиочастотные сигналы, которые могут пройти через коаксиальные кабели.Это позволяет легко отправлять высококачественные видео и аудио одновременно на многие телевизоры без необходимости куча кабелей HDMI.Это руководство объясняет, как работают модуляторы HDMI, что они делают и почему они полезны в таких местах, как отели, магазины и большие жилые дома.

Каталог

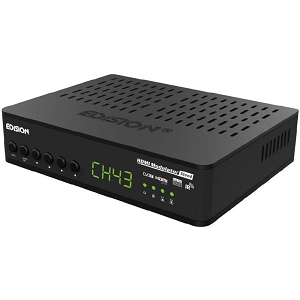

Обзор модуляторов HDMI

Анонца Модулятор HDMI Преобразует сигналы HDMI в сигналы радиочастотных (RF), позволяя распределять содержание высокого разрешения по традиционным коаксиальным кабельным системам.Эта технология важна в таких условиях, как отели, торговые места и крупные жилые комплексы, где требуется централизованная доставка контента.Используя модулятор HDMI, видео и аудио с таких устройств, как игроки Blu-ray, игровые консоли и потоковые коробки, могут транслироваться на несколько телевизоров без необходимости отдельных кабелей HDMI для каждого дисплея, оптимизируя установку и снижение затрат.

Модуляторы HDMI работают, кодируя цифровые сигналы HDMI, в том числе видео с высоким разрешением и многоканальный звук, в радиочастотные сигналы, которые проходят через коаксиальные кабели.Эти модулированные сигналы могут быть получены стандартными телевизорами, позволяя нескольким экранам одновременно отображать одинаковый контент высокого определения.Это решение полезно, если запуск отдельных кабелей HDMI не является практичным, как в отелях с централизованными системами вещания.Расширенные функции, такие как отображение каналов, удаленное управление и совместимость с цифровыми тюнерами, повышают их функциональность.Поддерживая резолюции до 1080p Full HD, модуляторы HDMI идеально подходят для спортивных баров, цифровых вывесок в торговых центрах и учебных заведения, требующих централизованного распределения в СМИ.

Различие между модуляцией и кодированием

Понимание разницы между модуляцией и кодированием необходимо для понимания того, как работают модуляторы HDMI.Кодирование включает в себя преобразование необработанных видео и аудио входов в цифровые транспортные потоки (TS).Этот процесс сжимает и форматирует HDMI, HD-SDI или аналоговые сигналы в цифровую форму, подходящую для передачи или хранения.Кодированные потоки могут затем быть отправлены через IP или ASI (асинхронные серийные интерфейсные сети), поддерживающие приложения, такие как IPTV или подготовка контента для дальнейшей модуляции.Напротив, модуляция преобразует эти цифровые транспортные потоки в радиочастотные сигналы, которые проходят через коаксиальные кабели.Это позволяет интегрировать цифровой контент в традиционные системы вещания, что позволяет любому стандартному телевизору или сбору, подключенному к коаксиальной сети для получения и отображения контента.

Энкодеры и модуляторы отличаются по своим входным и выходным конфигурациям. Энкодеры принимают HDMI, HD-SDI или аналоговые AV входы и производят цифровые TS Выходы, обычно отправляемые через IP или ASI.Модуляторы, с другой стороны, принять входы ASI или IP и преобразовать их в РЧ -выходы, облегчая Распределение контента по нескольким дисплеям без расстояния или ограничения подключения.Понимая эти различные функции, вы может эффективно выбрать и настроить правильное аудиовизуальное оборудование Для ваших потребностей обеспечивает эффективную и масштабируемую доставку контента система

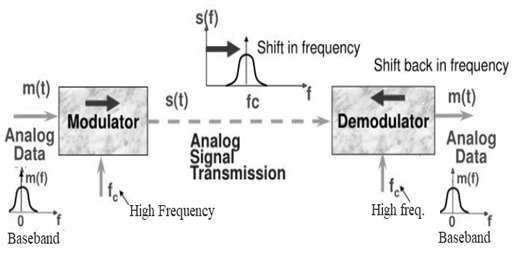

Рисунок 2. Частотная домен представление модуляции и демодуляции

Возможности разрешения модуляторов радиочастотных

Модуляторы РЧ отправляют аудио и видео через существующие коаксиальные кабели, что позволяет легко обмениваться контентом по нескольким телевизорам без добавления новых проводов.Они работают с различными резолюциями в видео, от стандартного определения (SD) до высокого определения (HD) и даже 4K, что влияет на то, насколько ясно выглядит картина.Поскольку они поддерживают разные решения, модуляторы радиочастотных сообщений отлично подходят для домов, отелей, спортивных баров и магазинов.

Ultra HD 4K Поддержка разрешения

Ключевой особенностью современных радиочастотных модуляторов является их способность поддерживать разрешение Ultra HD 4K, которая отображает 3840 × 2160 пикселей.Это в четыре раза превышает разрешение Full HD, что приводит к более четким изображениям, более богатым цветам и более подробным визуальным эффектам, идеально подходящим для сегодняшних экранов высокой четкости.Эти модуляторы также могут обрабатывать разные частоты кадров 4K, включая 60p, 50p, 30p, 25p и 24p.Эта гибкость обеспечивает плавное и реалистичное движение, что важно для быстро развивающегося контента, такого как живой спорт и игры.Передача контента 4K по коаксиальным кабелям полезна для централизованного распределения контента, избегая необходимости дорогостоящих обновлений HDMI или сети.Это делает 4K RF-модуляторы идеальными для отелей, корпоративных офисов, школ и торговых мест, где контент с высоким разрешением должен эффективно достигать нескольких дисплеев.

Поддержка высокой четкости и универсальность

Современные радиочастотные модуляторы поддерживают ряд разрешений высокой четкости, в том числе 4K, 1080p и 720p, что делает их адаптируемыми к различным потребностям просмотра.Full HD 1080p, с разрешением 1920 × 1080 пикселей, обеспечивает четкое и подробное видео, подходящее для большинства коммерческих и домашних видов использования.Он также поддерживает различные частоты кадров, что делает его совместимым со стандартами вещания по всему миру.HD 720p, с разрешением 1280 × 720 пикселей, использует меньшую полосу пропускания, в то же время обеспечивая хорошее качество изображения, что делает его умным выбором в местах, где сверхвысокое разрешение не требуется или где пропускная способность ограничена.РЧ -модуляторы также работают с переплетенными форматами, такими как 720 × 480_60i (NTSC) и 720 × 576_50i (PAL), что позволяет им легко подключаться как к современным, так и старым системам вещания.

Эта гибкость выбора между 4K, 1080p и 720p настраивает ваши AV Systems в соответствии с потребностями в бюджете, пропускной способности и отображении.Это полезно в средах со смешанными дисплеями, поддерживая как последние 4K -экраны, так и более старые модели HD без необходимости нового оборудования.Это делает РЧ-модуляторы универсальным и экономически эффективным выбором для домов, предприятий и общественных мест.

Улучшенное сравнение со стандартными модуляторами определения

Современные радиочастотные модуляторы обеспечивают обновление по сравнению с традиционными модуляторами SD, которые поддерживают более низкие разрешения, такие как 720 × 576i или 720 × 480i.Хотя эти резолюции работают для базового просмотра, им не хватает деталей и вибрации, необходимых для современных высококачественных дисплеев.Напротив, модуляторы HD и UHD обеспечивают гораздо превосходное качество видео, показывая более четкие изображения, более яркие цвета и более плавное движение.Это усилило визуальное и увеличивает взаимодействие, что делает HD и UHD-модуляторы идеальными для высокоэффективных цифровых вывесок, динамических розничных дисплеев и иммерсивного образовательного контента.Это улучшение в разрешении и качеством изображения сделало современные радиочастотные модуляторы предпочтительным выбором для установки AV, обеспечивая исключительный опыт просмотра в широком спектре применений.

Особенности модулятора HDMI

Входные и выходные интерфейсы

Модуляторы HDMI известны своими универсальными интерфейсами ввода и вывода, которые обеспечивают бесшовную связь с различными цифровыми устройствами.Они могут принимать входные данные от игроков Blu-ray, игровых консолей, потоковых устройств и компьютеров.Эта гибкость гарантирует, что аудио и видеосигналы высокой четкости были точно приняты и обработаны, сохраняя качество исходного контента.Большинство входов HDMI поддерживают разрешения до 1080p при 60 Гц, в то время как передовые модели обрабатывают до 4K, поддерживая высокую полосу пропускания и качество изображения.Эта возможность позволяет подключать современные источники высокой четкости без проблем совместимости.Для вывода модуляторы HDMI преобразуют обработанные сигналы в радиочастотные сигналы, которые перемещаются по коаксиальным кабелям.Эти радиочастотные сигналы совместимы с несколькими стандартами цифрового вещания, включая DVB-T, DVB-C, ATSC и ISDB-T.Эта адаптивность делает модуляторы HDMI подходящими для международного использования, поддерживая различные требования к региональному вещанию.

Рисунок 3. Диаграмма ввода и выходной интерфейса модулятора HDMI

Технологии кодирования видео и аудио

Модуляторы HDMI используют расширенные технологии кодирования видео и звука для эффективного передачи контента высокого разрешения.Для кодирования видео, большинство модуляторов HDMI используют H.264/AVC, что обеспечивает хороший баланс между эффективностью сжатия и качеством видео.Этот стандарт обеспечивает четкие, высококачественные изображения при использовании минимальной пропускной способности, что делает его идеальным для живых трансляций и быстро движущихся визуальных эффектов.Эффективно сжав видеоданные, H.264/AVC помогает поддерживать качество изображения без перегрузки сети.Для кодирования звука общие форматы включают MPEG1 Layer II и AAC.MPEG1 Layer II популярен в радиовещании, потому что он эффективно сжимает звук при сохранении четкого качества звука.

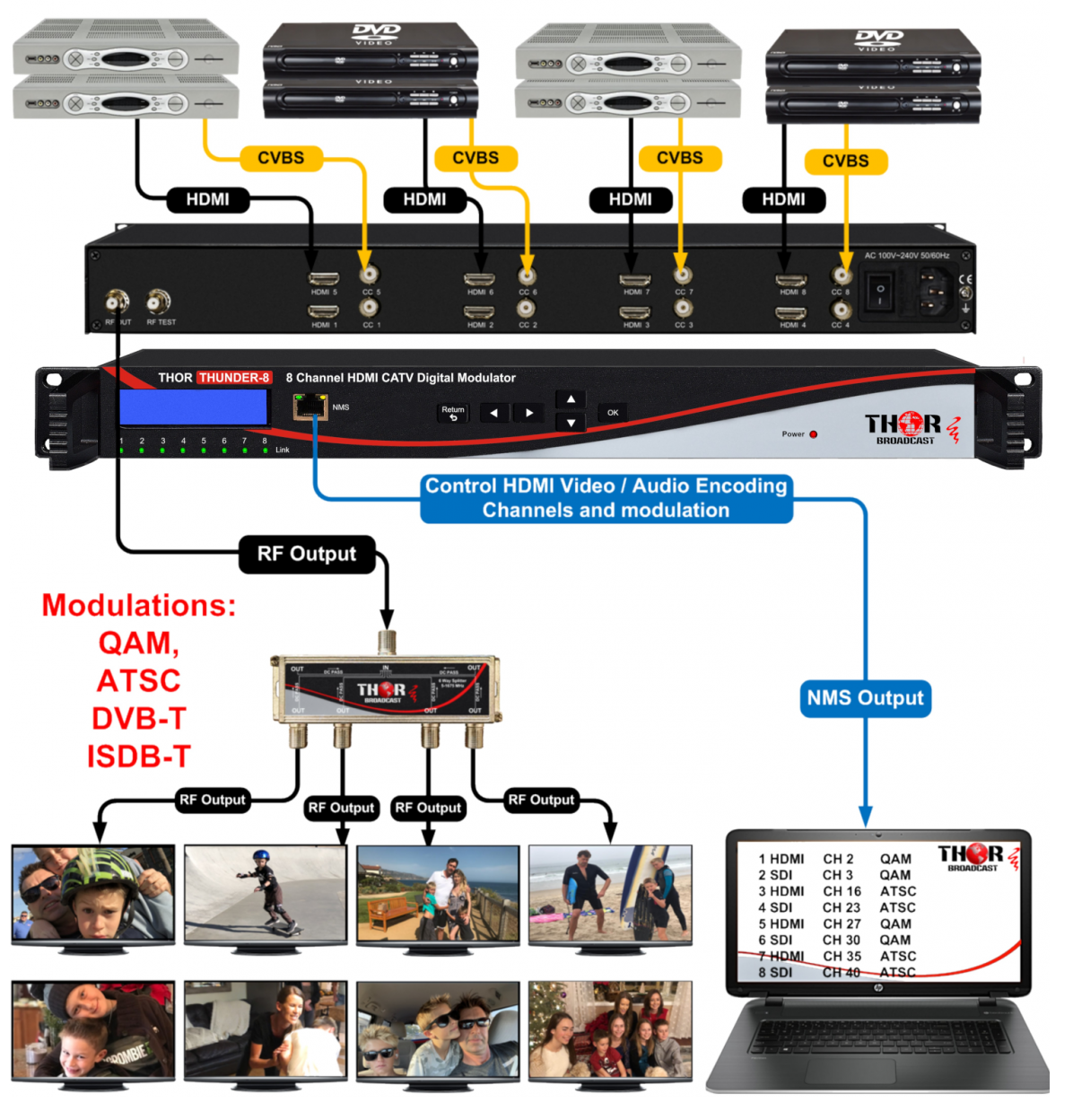

Рисунок 4. Многоканальный модулятор HDMI с расширенным видео и звуковым кодированием видео и аудио

С другой стороны, AAC предлагает еще лучшую верность звука, обеспечивая более богатый и более захватывающий опыт прослушивания.Усовершенствованное сжатие AAC также позволяет передавать высококачественный звук без необходимости чрезмерной пропускной способности, что делает его подходящим для мультимедийного содержания высокой четкости.Эти технологии кодирования видео и звука позволяют модуляторам HDMI обеспечивать высококачественное при одновременном использовании полосы пропускания.Это обеспечивает плавную и надежную передачу в сложных сетях распределения, что делает модуляторы HDMI практическим выбором как для жилых, так и для коммерческих аудиовизуальных систем.

Усовершенствованная поддержка разрешения

Модуляторы HDMI предназначены для поддержки ряда разрешений, что делает их адаптируемыми к различным потребностям просмотра.Большинство моделей поддерживают Full HD (1080p) при 60 Гц, обеспечивая острые и подробные изображения, подходящие для общего просмотра и коммерческих дисплеев.Это разрешение обеспечивает четкое качество изображения, не требуя чрезмерной пропускной способности, что делает его популярным выбором для большинства приложений.Усовершенствованные модуляторы HDMI также предлагают разрешение Ultra HD 4K, которое в четыре раза превышает плотность пикселей Full HD.Это приводит к исключительной ясности и глубине, идеально подходит для цифровых вывесок, высококлассных домашних театров и других сред.

Возможность обработки как Full HD, так и 4K-разрешений позволяет использовать модуляторы HDMI в различных условиях, от розничных дисплеев, демонстрирующих динамичный контент 4K до стандартных трансляций для повседневного просмотра телевидения.Эта универсальность делает их надежным выбором для различных аудиовизуальных настроек, обеспечивая высококачественное видео на нескольких экранах без необходимости в отдельных кабелях или сложных установках.

Конфигурация канала и частотный диапазон

Модуляторы HDMI предлагают точное управление конфигурацией канала и диапазоном частот, что позволяет легко интегрироваться с существующими AV -системами.Вы можете настроить выход RF, чтобы выбрать определенные каналы, которые вписываются в их текущую линейку канала, помогая избежать интерференции сигнала и обеспечить четкое качество изображения.Эта гибкость обеспечивает бесшовную интеграцию с другими источниками вещания, поддерживая плавный и организованный опыт просмотра.

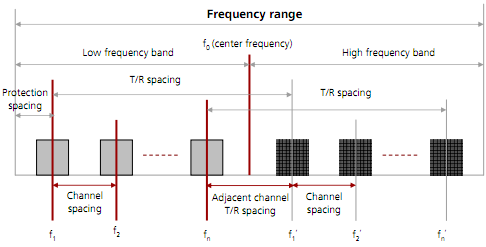

Рисунок 5. Частотный диапазон и конфигурация канала для модуляторов HDMI

Большинство модуляторов HDMI поддерживают широкий диапазон частоты от 174 МГц до 1218 МГц, что вмещает несколько каналов в сложных сетях распределения AV.Этот широкий частотный спектр полезен для управления различными потребностями в радиовещании, будь то в небольших наборах, таких как жилые системы или крупномасштабные установки в отелях и коммерческих зданиях.Эти расширенные функции делают модуляторы HDMI очень адаптируемыми, что позволяет оптимизировать размещение каналов и использование частоты в соответствии с различными требованиями к вещанию.

Поддержка нескольких стандартов модуляции

Модуляторы HDMI предназначены для поддержки нескольких стандартов модуляции, обеспечивая совместимость с различными системами вещания по всему миру.Они обычно поддерживают DVB-T и DVB-C, которые широко используются в Европе и других международных рынках.Они также поддерживают ATSC, стандарт, используемый в Северной Америке, и ISDB-T, который популярен в Японии и некоторых частях Южной Америки.Эта гибкость позволяет модуляторам HDMI легко работать в различных географических регионах, что делает их подходящими для глобальных приложений.

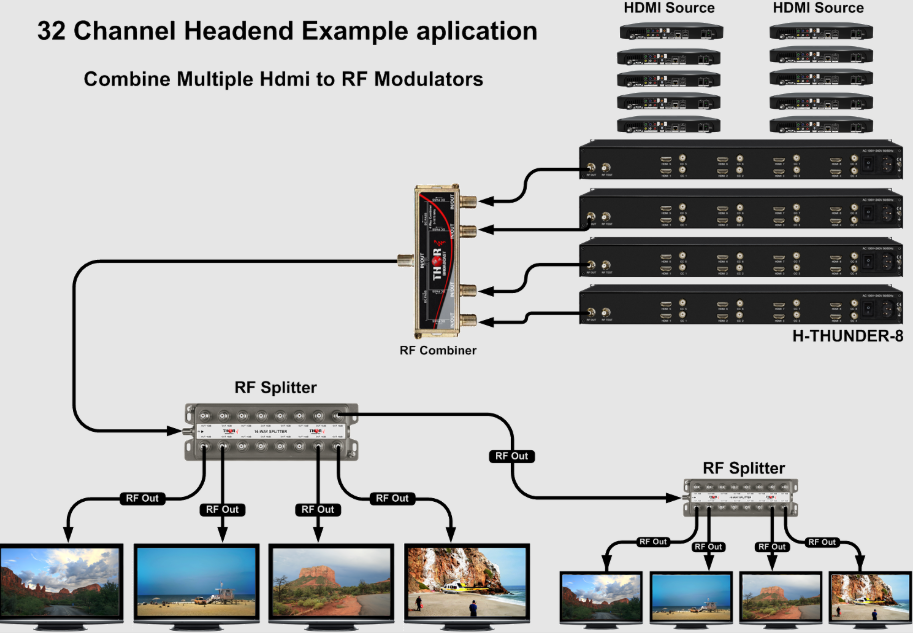

Рисунок 6. Многоканальный модулятор HDMI с многосторонней поддержкой вещания

Поддерживая несколько стандартов, модуляторы HDMI могут адаптироваться к различным техническим средам и требованиям к вещанию.Это обеспечивает последовательную и высококачественную доставку контента независимо от региональных рамок вещания.Используется ли эта многопроверка, используемая в домах, отелях или коммерческих условиях, повышает универсальность и надежность модуляторов HDMI, что делает их разумным выбором для различных аудиовизуальных систем.

Усовершенствованные удобство использования и функции интеграции

Модуляторы HDMI поставляются с удобными функциями, которые упрощают настройку и интеграцию в существующие AV-системы.Одной из ключевых функций является RF -входы, который позволяет объединять сигналы HDMI с существующими кабельными или наземными сигналами в той же сети.Это полезно в средах смешанных средств, где несколько источников контента должны сосуществовать, не вызывая помех.Это обеспечивает плавный и организованный опыт просмотра, что облегчает управление сложными AV -системами.

Многие модуляторы HDMI также имеют компактный, устаревший на стойку дизайн, который экономит пространство в медиа-шкафах или в серверных комнатах.Они поставляются с интуитивно понятными интерфейсами, что позволяет быстро настраивать и простые настройки системы.Эти проектные функции улучшают удобство использования, гарантируя, что модуляторы могут быть легко интегрированы как в инсталляции, так и в жилые системы.Это делает модуляторы HDMI практическим и универсальным решением для широкого спектра аудиовизуальных настроек.

Функции модуляторов HDMI

Преобразование сигнала

Основной функцией модуляторов HDMI является преобразование цифровых входов HDMI в аналоговые РЧ -выходы.Этот процесс обеспечивает видео с высоким разрешением и многоканальный звук с таких устройств, как игроки Blu-ray, потоковые ящики и спутниковые приемники, которые будут переданы через коаксиальные кабели.Во время этого преобразования сигнал HDMI, который несет видео с высоким разрешением и богатый звук, модулируется в радиочастотный сигнал, совместимый со стандартными телевизионными тюнерами.Это позволяет отображать контент на нескольких телевизорах без необходимости отдельных подключений HDMI для каждого из них.Он полезен в местах с существующей коаксиальной инфраструктурой, такой как отели и больницы, где перемещение кабелями HDMI было бы дорогостоящим и непрактичным.Использование радиочастотных сигналов также обеспечивает надежную передачу на большие расстояния, поскольку коаксиальные кабели менее подвержены помехам по сравнению с кабелями HDMI.Это делает модуляторы HDMI практическим выбором для больших свойств, поддерживающих качество сигнала.

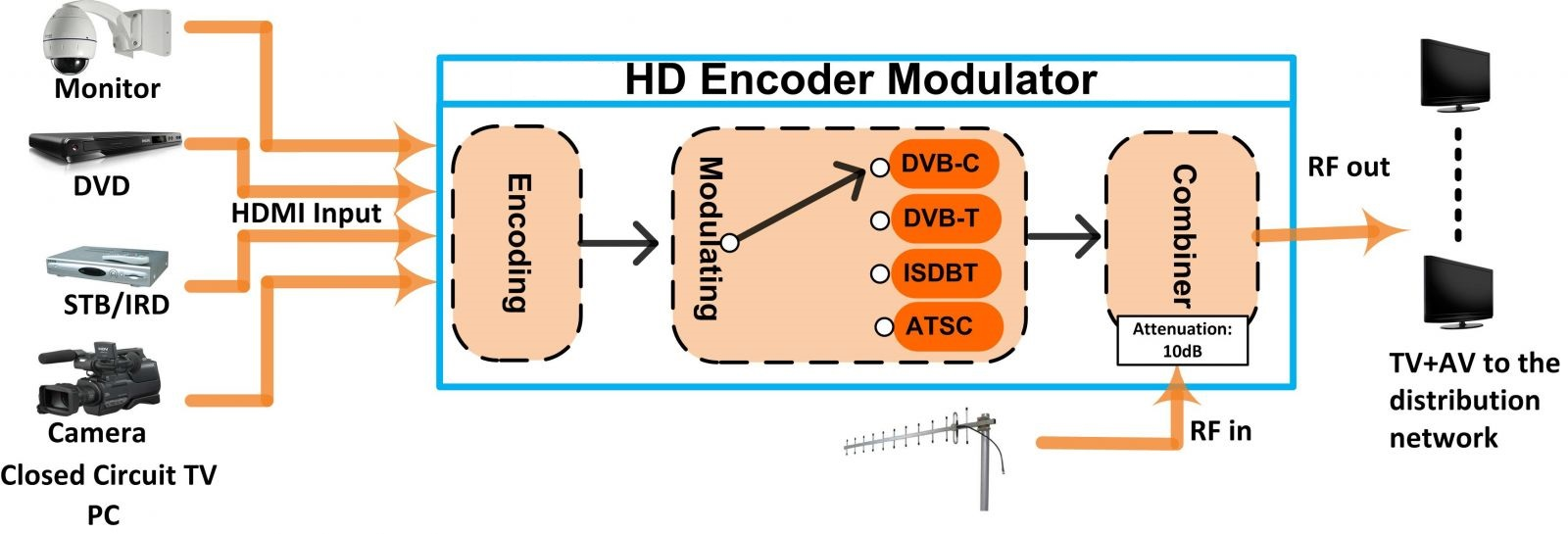

Рисунок 7. Процесс преобразования и модуляции сигнала HDMI

Распределение контента

Модуляторы HDMI очень эффективны для централизованного распределения контента, что позволяет одному источнику HDMI транслировать несколько экранов с последовательным и синхронизированным воспроизведением.Это делает их идеальными для средств, где должен отображаться тот же высококачественный контент на нескольких мониторах одновременно.В спортивных барах и ресторанах модуляторы HDMI могут без каких -либо задержек демонстрировать живые мероприятия по нескольким телевизорам.В торговых площадках и торговых центрах они позволяют транслировать рекламные видео и цифровые вывески на различные экраны, улучшая взаимодействие.Образовательные учреждения также могут извлечь выгоду, распределяя учебные материалы и презентации в разных классах или лекционных залах из одного центрального источника.

Используя коаксиальные сети для распределения контента высокой четкости, модуляторы HDMI устраняют необходимость в отдельных кабелях HDMI на каждом экране.Это не только упрощает установку, но и снижает затраты, что делает их практическим решением как для небольших, так и для крупномасштабных настройков.Централизованный подход к распределению позволяет легко управлять и управлять контентом из одного местоположения, обеспечивая последовательные сообщения и эффективные обновления.Это полезно в динамических средах, где необходимо часто изменять контент, например, в розничных рекламных акциях или образовательных презентациях.Гибкость и эффективность модуляторов HDMI делают их предпочтительным выбором для распределения контента в различных отраслях.

Совместимость мостовой

Модуляторы HDMI эффективно сокращают разрыв между современными устройствами HDMI и более старыми телевизорами, которые имеют только РЧ -входы.Это полезно в местах, где модернизация всех дисплеев до HDMI-совместимых моделей было бы слишком дорогостоящим.Преобразуя сигналы HDMI в RF, эти модуляторы позволяют более старым телевизорам получать цифровой контент без необходимости дополнительных адаптеров или преобразователей.Это позволяет легко модернизировать AV Systems, продолжая использовать существующее оборудование, экономя как время, так и деньги.

В дополнение к продлению срока службы более старого оборудования, модуляторы HDMI поддерживают несколько стандартов вещания, включая DVB-T и DVB-C (используется в Европе и международных рынках), ATSC (Стандарт в Северной Америке) и ISDB-T (общий в Япониии части Южной Америки).Эта многосторонняя совместимость гарантирует, что модуляторы HDMI могут быть легко интегрированы в различные региональные системы вещания, что делает их очень универсальными для глобального использования.Эта гибкость не только повышает удобство использования, но также обеспечивает экономически эффективное решение для обновления аудиовизуальных настройков в различных средах.

Назначение канала

Модуляторы HDMI позволяют назначать конкретные РЧ -каналы на различные входы HDMI, организуя контент в легкодоступные каналы.Это позволяет зрителям переключаться между программами.В отелях и заведениях гостеприимства вы можете легко перемещаться по ряду каналов, включая живое телевидение и пользовательские потоки контента, улучшая их пребывание.В центрах конференц -центров и мест мероприятий эта функция позволяет участникам получить доступ к нескольким презентациям или трансляциям событий на разных каналах, обеспечивая удобные и гибкие варианты просмотра.

Кроме того, модуляторы HDMI могут объединить свои выходы с существующими сигналами вещания, позволяя легко переключаться между регулярным телевизионным программированием и контентом HDMI.Эта возможность делает их очень адаптируемыми к средам смешанных средств, где различные источники контента должны сосуществовать.Упрощая управление каналами и улучшая доступность контента, модуляторы HDMI предоставляют практическое и универсальное решение для сложных аудиовизуальных настройков.

Расстояние на расстоянии

Модуляторы HDMI превосходят при передаче сигналов на больших расстояниях с использованием коаксиальных кабелей.Коаксиальные кабели предназначены для выполнения высокочастотных радиочастотных сигналов с минимальной потерей сигнала, сохраняя качество видео и аудио даже на расстояниях.Это делает их идеальными для крупномасштабных установок, где важно поддерживать контент высокой четкости на нескольких экранах.В отличие от традиционных кабелей HDMI, которые имеют ограничения на расстояние, коаксиальные кабели позволяют модуляторам HDMI распределять содержание без ухудшения качества сигнала.

Эта возможность на расстоянии является ценной в крупных средах, таких как коммерческие комплексы и офисные здания, где необходимо распределять контент по нескольким этажам или крыльям.Образовательные кампусы могут транслировать лекции или мероприятия в разные классные комнаты или аудитории, в то время как стадионы и арены могут предоставлять живые каналы событий на многочисленные дисплеи на протяжении всего места.Поддерживая высококачественную передачу без необходимости дополнительных усилителей сигналов или расширителей, модуляторы HDMI упрощают установку и снижают затраты, что делает их практическим выбором для обширных настройки AV.

Эффективное расширение

Модуляторы HDMI предлагают экономически эффективный способ расширить сети распределения AV с помощью существующей инфраструктуры коаксиального кабеля.Это устраняет необходимость в новой проводке, снижая затраты на установку, особенно для крупномасштабных проектов, где перемещение кабелями HDMI будет дорогим и трудоемким.Преобразуя сигналы HDMI в радиочастотные сигналы, которые проходят по коаксиальным кабелям, эти модуляторы позволяют нескольким дисплеям получать высококачественный контент без сложности и стоимости запуска отдельных кабелей HDMI на каждый экран.

Масштабируемая конструкция модуляторов HDMI позволяет легко расширить системы по мере необходимости.Новые дисплеи могут быть добавлены без реконфигурирования всей сети, позволяя предприятиям адаптироваться к будущему росту или изменяющимся требованиям.Эта гибкость полезна для розничных сетей и франшиз, которым необходимо обновить цифровые вывески, учебные заведения, расширяющиеся в новые классные комнаты или здания, а также корпоративные офисы, способствующие настройкам конференц -зала или потребностям в вещании.Предоставляя масштабируемое и экономичное решение, модуляторы HDMI позволяют AV-системам расти и адаптироваться при использовании существующей инфраструктуры, обеспечивая долгосрочную ценность и эффективность работы.

Работа модуляторов HDMI

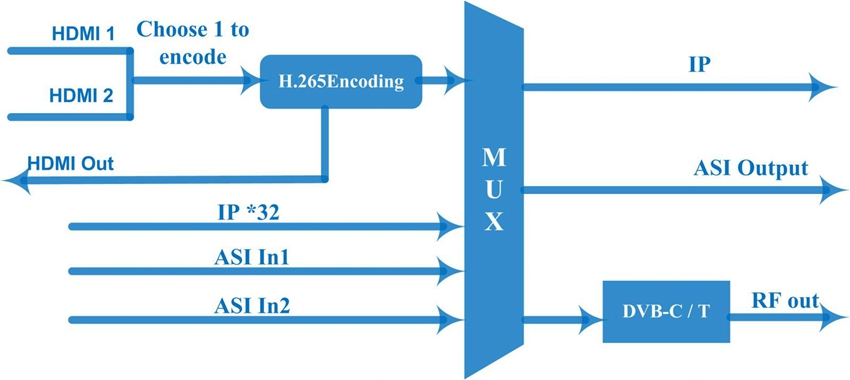

Рисунок 8. от HDMI к РЧ -модуляции и процессу кодирования

Модуляторы HDMI преобразуют цифровые сигналы HDMI в радиочастотные сигналы, которые можно отправлять по традиционным коаксиальным кабелям.Это позволяет отображать контент из таких устройств, как игроки Blu-ray, компьютеры и потоковые ящики, в том числе более старые модели, которые принимают только РЧ-входы.

Процесс начинается, когда модулятор HDMI получает сигнал высокого разрешения от подключенного источника HDMI.Это может быть потоковое устройство, компьютер или любое другое устройство, совместимое с HDMI.Модулятор отражает оригинальное качество видео и аудио, поддерживающие решения, такие как 720p, 1080p и даже 4K в современных моделях.На этом этапе комбинированный видео и аудиосигнал разделяется на его компоненты, подготавливая его для следующего шага: РЧ -модуляция.Это гарантирует, что качество высокой четкости сохраняется, обеспечивая четкие изображения и захватывающий звук на подключенных телевизорах.

После декодирования сигнала HDMI модулятор преобразует видео и аудио в радиочастотные сигналы, подходящие для передачи по коаксиальным кабелям.Это делается с использованием методов модуляции, таких как QAM (модуляция квадратурной амплитуды), которая распространена в системах кабельного телевидения, и COFDM (кодированное мультиплексирование ортогонального частотного деления), используемое в цифровом наземном вещании.Видео сжимается с использованием H.264, который сохраняет высокое качество изображения при минимизации использования полосы пропускания.Аудио кодируется с использованием таких форматов, как слой MPEG-1 или AAC, обеспечивая четкий звук.Эти методы обеспечивают эффективную передачу без потери изображения или качества звука, даже в сложных AV -системах.

После модуляции радиочастотный сигнал отправляется через коаксиальный выход модулятора.Коаксиальные кабели являются предпочтительными, потому что они обеспечивают превосходную экранирование и минимальную потерю сигнала, обеспечивая высококачественную передачу на большие расстояния.Это делает их идеальными для крупных инсталляций, таких как отели, розничные магазины, образовательные кампусы и другие места, нуждающиеся в синхронизированном контенте на нескольких дисплеях.Модулированный сигнал может быть легко разделен и маршрутизирован на несколько телевизоров с использованием коаксиальных расщепления, упрощая процесс установки и снижение затрат по сравнению с запуском отдельных кабелей HDMI на каждый экран.

Последним шагом является настройка телевизора на конкретный радиочастотный канал, назначенный во время модуляции.Вы можете выбрать канал, как и любая другая вещательная станция, беспрепятственно переключение между контентом HDMI и регулярным телевизионным программированием.Модуляторы HDMI могут назначать разные каналы нескольким входам HDMI, организуя различные потоки контента для легкого доступа.Это полезно в отелях, где гости могут перемещаться по живым телевизору, рекламным видео и трансляциям событий, или в корпоративных условиях, где презентации или информационные каналы могут быть назначены на разные каналы.Эта организация канала улучшает просмотр, обеспечивая простой способ управления несколькими источниками контента.

Эффективное использование модулятора HDMI RF

Модуляторы RF HDMI преобразуют цифровые сигналы HDMI в радиочастотные сигналы, что позволяет распределить контент высокого определения по традиционным коаксиальным кабельным сетям.Это полезно в настройках, где перемещение кабелями HDMI будет дорогостоящим или непрактичным.Чтобы максимизировать производительность и обеспечить плавную интеграцию, выполните эти подробные шаги для установки, подключения и настройки модулятора RF HDMI.

Установка модулятора

Выбор местоположения: Начните с выбора подходящего места для модулятора RF HDMI.Он должен быть близок как к источнику HDMI (например, игрок Blu-ray или потоковое устройство) и существующей коаксиальной сети, чтобы минимизировать длину кабеля и уменьшить потерю потенциального сигнала.Идеальные места включают централизованные стойки AV или настенные крепления в комнатах оборудования, обеспечивая легкий доступ для технического обслуживания и корректировки.

Монтаж устройства: Защитите модулятор, используя соответствующие монтажные кронштейны или аппаратное обеспечение.Это держит его стабильным и доступным, предотвращая случайные отключения.Убедитесь, что вокруг устройства есть достаточная вентиляция, чтобы избежать перегрева, что может повлиять на производительность и долговечность.В более крупных установках, таких как отели или учебные заведения, размещение модулятора в хорошо вмешательство AV или серверная стойка помогает поддерживать оптимальные рабочие температуры.

Соединение источника HDMI

Подключение HDMI: подключите выход HDMI от исходного устройства к входу HDMI на модуляторе с помощью высококачественного кабеля HDMI.Убедитесь, что кабель поддерживает необходимое разрешение и пропускную способность, будь то 1080p Full HD или Ultra HD 4K, для поддержания качества видео и аудио.Использование сертифицированного высокоскоростного кабеля HDMI рекомендуется для надежной передачи сигнала.

Проверьте соединение: питание на исходном устройстве и проверьте входной индикатор на модуляторе.Это подтверждает, что сигнал HDMI принимается должным образом.Если индикатор ввода не зажигает, дважды проверьте соединения HDMI и убедитесь, что исходное устройство установлено для вывода правильного разрешения.Подтверждение сигнала на этом этапе помогает предотвратить проблемы позже в процессе установки.

Связь с коаксиальной инфраструктурой

Коаксиальное соединение: подключите коаксиальный кабель от РЧ -выхода модулятора к коаксиальной сети.Если распределить сигнал на несколько дисплеев, используйте высококачественный коаксиальный разветок.Эта настройка позволяет модулированному радиочастотному сигналу достигать всех подключенных телевизоров, обеспечивая последовательное распределение контента.

Убедитесь, что целостность сигнала: используйте экранированные высококачественные коаксиальные кабели, чтобы минимизировать потерю сигнала и помехи.Закрепите все соединения плотно и организуйте кабели, чтобы избежать запутывания или пересечения с помощью линий электропередачи, что может вызвать помехи.Для более крупных установок рассмотрите возможность использования радиочастотного усилителя для поддержания прочности сигнала над длинными кабелями.

Питание и настройка модулятора

Настройка питания: подключите источник питания к модулятору и подключите его к надежному источнику питания.Убедитесь, что источник питания соответствует требованиям напряжения и тока модулятора.Использование защитника Surge рекомендуется защищать от пиков, которые могут повредить оборудование.

Настройки конфигурации: Для настройки модулятора HDMI доступ к его меню конфигурации через экранный дисплей или веб-интерфейс.Отрегулируйте назначение канала, чтобы выбрать радиочастотный канал, который избегает помех в существующие трансляции.Выберите соответствующий тип модуляции (например, ATSC, DVB-T или QAM) в соответствии с региональными стандартами вещания.Наконец, установите разрешение видео и аудио -формат, чтобы соответствовать возможностям подключенных дисплеев, обеспечивая наилучшее качество просмотра.

Тестирование и окончательные корректировки

Первоначальное тестирование: После настройки модулятора проверьте настройку, настраивая подключенные телевизоры на назначенный РЧ -канал.Проверьте четкое видео, синхронизированное аудио и стабильное воспроизведение на всех дисплеях.Любая мерцающая, статическая или аудиозадержка может указывать на проблему конфигурации или вмешательство сигнала.

Регулируйте настройки по мере необходимости: при необходимости настраивайте настройки модулятора, чтобы повысить яркости, контрастность или аудио.Убедитесь, что все телевизоры получают постоянный высококачественный сигнал.Если проблемы сохраняются, проверьте кабельные подключения и проверьте, чтобы получить какие -либо источники помех, такие как крупные электронные устройства поблизости.

Обслуживание и документация

Управление кабелем: организовать и маркировать все HDMI и коаксиальные кабели для поддержания аккуратной установки.Правильное управление кабелями не только улучшает внешний вид настройки, но и помогает с будущим обслуживанием, устранением неполадок или обновлением системы.Используйте кабельные галстуки и метки для четкой идентификации.

Проконсультируйтесь с руководством производителя: для получения подробных параметров конфигурации, расширенных настроек и устранения неполадок, см. Руководство производителя.Этот ресурс предоставляет информацию о конкретной модели и лучшие практики для поддержания оптимальной производительности.Поддержание ручного доступного доступного упрощает текущее обслуживание и обеспечивает эффективное использование функций модулятора.

Преимущества модуляторов HDMI

• Расширение расширенного сигнала: модуляторы HDMI преобразуют сигналы HDMI в RF, позволяя распределять содержимое высокого определения по существующим коаксиальным кабельным сетям.Это обеспечивает централизованное вещание для нескольких телевизоров без необходимости отдельных кабелей HDMI, обеспечивая постоянное качество видео и аудио на всех экранах.Этот подход идеально подходит для больниц, спортивных баров, учебных заведений и других крупных объектов, упрощая установку и обслуживание при одновременном уменьшении беспорядка.

• Эффективность затрат в больших установках: Использование модуляторов HDMI является более рентабельным, чем запуск отдельных кабелей HDMI на каждый дисплей, особенно в крупномасштабных настройках.Коаксиальные кабели дешевле и проще установлены на большие расстояния, а модуляторы устраняют необходимость в нескольких расщеплениях или расширителях.Это снижает затраты на материалы и рабочую силу, что делает их умным выбором для отелей, корпоративных офисов и торговых площадей, которые требуют масштабируемого распределения AV.

• Возможность передачи на дальние расстояния: модуляторы HDMI преуспевают при передаче сигналов высокого разрешения на больших расстояниях с минимальными потерей качества, используя надежный экранирование коаксиальных кабелей.Это делает их идеальными для крупных коммерческих комплексов, образовательных кампусов и стадионов, где контент должен распространяться по обширным районам.В отличие от кабелей HDMI, которые требуют бустеров для длинных пробежек, коаксиальные кабели поддерживают постоянное качество на большие расстояния.

• Гибкое назначение каналов: модуляторы HDMI позволяют назначать конкретные РЧ -каналы на разные входы HDMI, организуя контент в легко доступные каналы.Это обеспечивает знакомую поддержание канала, улучшение удобства в отелях, медицинских учреждениях и местах мероприятий.Это также обеспечивает бесшовную интеграцию с существующими вещательными системами, поддерживая постоянные линейки каналов.

• Широкая совместимость: модуляторы HDMI преодолевают разрыв между современными устройствами HDMI и более старыми телевизорами, которые имеют только РЧ -входные данные, что позволяет устаревшим телевизорам получать цифровой контент без дополнительных адаптеров.Это продлевает срок службы более старого оборудования и обеспечивает экономически эффективный способ модернизации систем AV.Поддерживая несколько стандартов модуляции, таких как ATSC, DVB-T и QAM, они обеспечивают совместимость в разных регионах и требованиях к вещанию.

Недостатки модуляторов HDMI

• Потенциал для потери качества: модуляторы HDMI Сжатие сигналов для преобразования HDMI в формат RF, что может снизить резкость видео и ясность звука по сравнению с прямыми соединениями HDMI.Эта потеря качества может быть заметна в высококлассных домашних кинотеатрах или на цифровых вывесках с визуальными эффектами сверхвысокого определения.Любой, кто нуждается в качеством премиального контента, должен рассмотреть этот компромисс.

• Сложные требования к настройке: Настройка модуляторов HDMI может быть сложной, особенно в крупных или многосоверных системах.Он включает в себя тщательное распределение частоты каналов, чтобы избежать помех, настройка настроек модуляции в соответствии с дисплеями и региональными стандартами, а также обеспечение совместимости с существующим оборудованием AV.Эта сложность может потребовать профессиональной установки и технического обслуживания, добавляя к общим затратам.

• Проблемы задержки: модуляторы HDMI могут ввести небольшие задержки из -за процесса модуляции и сжатия.Несмотря на то, что эта задержка в целом незаметна для регулярного просмотра, может быть проблематичной для конкурентных игр или живых видеоконференций, где необходимы время и синхронизация.Непосредственная обработка сигнала должна рассмотреть это ограничение.

• Ограничения функций: модуляторы HDMI обычно не имеют поддержки расширенных функций HDMI, таких как ARC (канал возврата аудио) для отправки аудио обратно в AV -приемник, CEC (Consumer Electronics Control) для унифицированного дистанционного управления и HDR (высокий динамический диапазон) для улучшенногоцвет и контраст.Это может ограничить функциональные возможности, искать передового домашнего кинотеатра или возможности интеллектуального телевидения по сравнению с прямыми соединениями HDMI.

Приложения модуляторов HDMI

Отели и гостеприимство

Модуляторы HDMI широко используются в индустрии гостеприимства для распространения контента высокой четкости в комнатах гостей и общественных мест.Преобразовывая сигналы HDMI из центрального источника медиа в радиочастотные сигналы, отели могут транслировать видео и аудио в несколько телевизоров, не требуя отдельных серийных коробок в каждой комнате.Этот централизованный подход упрощает управление контентом и снижает затраты на оборудование, что облегчает предоставление бесшовных развлечений.Кроме того, отели могут создавать пользовательские линейки каналов, трансляционные рекламные видеоролики и предлагать контент по требованию, повысить удовлетворенность гостей и предоставлять целевые возможности рекламы.

Розничные и общественные места

В условиях розничной торговли, аэропорты, стадионы и торговые центры модуляторы HDMI используются для трансляции цифровых вывесок и рекламного контента на нескольких дисплеях.Это централизованное вещание обеспечивает последовательный обмен сообщениями и брендинг для эффективного общения и рекламы.Обновления контента можно управлять с одной точки, что позволяет быстрым изменениям в рекламных видеороликах или информации, максимизируя вовлеченность и продажи.В общественных местах, таких как аэропорты, модуляторы HDMI распространяют информацию о полете, графики и аварийные оповещения, обеспечивая четкое общение с посетителями.

Домашние развлекательные системы

Модуляторы HDMI становятся все более популярными в жилых настройках для распространения видеоконтента с таких устройств, как спутниковые приемники, потоковые ящики или игровые приставки по нескольким телевизорам по всему дому.Эта многокомнатная установка позволяет членам семьи смотреть один и тот же контент в разных комнатах без необходимости отдельных устройств или запутанных кабелей, обеспечивая более организованный и гибкий развлекательный опыт.Кроме того, модуляторы HDMI легко интегрируются с существующими домашними коаксиальными системами, устраняя необходимость в нескольких кабельных коробках и обеспечивая легкое переключение между потоковыми устройствами и традиционными телеканалами.

Образовательные и медицинские учреждения

Образовательные учреждения используют модуляторы HDMI для распространения лекций, семинаров и трансляций кампуса в разных классах и общих зонах.Эта централизованная система поддерживает удаленный просмотр для переполненных комнат и обеспечивает постоянный образовательный контент.В условиях здравоохранения модуляторы HDMI обеспечивают развлечения для пациентов и информационный контент в нескольких комнатах, улучшая удовлетворенность пациентов и оптимизируя общение.Больницы могут транслировать видео о медицинском образовании, обновления объектов или предупреждения о чрезвычайных ситуациях, обеспечивая постоянную и надежную доставку контента на протяжении всего объекта.

Места мероприятий и мониторинг безопасности

Модуляторы HDMI важны для вещания в прямом эфире на спортивных аренах, концертных залах и центрах конференций.Они распространяют живые видео -каналы на несколько экранов, обеспечивая синхронизированный просмотр.В приложениях безопасности модуляторы HDMI преобразуют видео выходных выходов из камер безопасности в радиочастотные сигналы для централизованного мониторинга на нескольких дисплеях.Эта установка повышает ситуационную осведомленность и широко используется в коммерческих зданиях, жилых сообществах и общественных местах, обеспечивая надежное и качественное охват наблюдения.

Заключение

Модуляторы HDMI действительно полезны для отправки высококачественных видео и аудио на разные экраны, используя уже на месте коаксиальные кабели.Узнав, как работают эти устройства и что они могут сделать, вы можете использовать их максимальную пользу, чтобы легко обмениваться контентом, сокращать сложные настройки и оставлять зрителей счастливыми.Будь то для бизнеса, школы или домашнего использования, модуляторы HDMI предлагают простой и экономичный способ управления и эффективного распространения контента.
