Теплообменник: принципы работы, типы и применение

Теплообменники помогают передавать тепло между жидкостями для контроля температуры и повышения эффективности.В этой статье вы простыми словами узнаете, что такое теплообменник и как он работает.Вы также изучите основные типы и ключевые компоненты.Кроме того, вы поймете факторы, влияющие на производительность и где обычно используются теплообменники.

Каталог

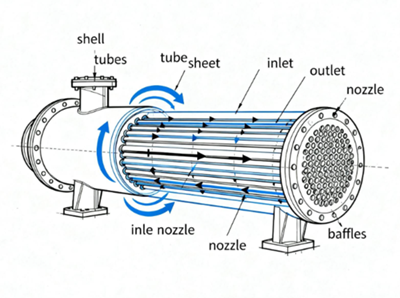

Рисунок 1. Обзор теплообменника

Что такое теплообменник?

Теплообменник — это устройство, используемое для передачи тепла между двумя или более жидкостями без их смешивания.Его основная цель — эффективно переносить тепловую энергию от горячей жидкости к холодной.Эти жидкости могут быть жидкостями, газами или их комбинацией, в зависимости от системы.Теплообменники широко используются в промышленных процессах, системах отопления, вентиляции и кондиционирования, а также в электроэнергетике для контроля температуры.Обеспечивая контролируемую передачу тепла, они помогают повысить энергоэффективность и производительность системы.

Как работает теплообменник?

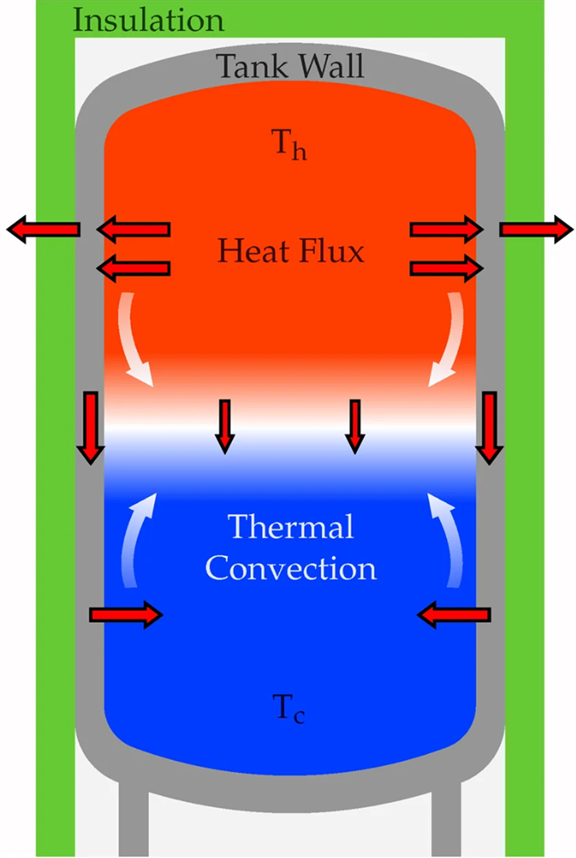

Рисунок 2. Теплопередача и конвекция в системе

Теплообменник работает путем передачи тепла от жидкости с более высокой температурой к жидкости с более низкой температурой через разделительную поверхность.Сначала тепло распространяется за счет проводимости через твердую стенку, разделяющую жидкости.В то же время внутри каждой жидкости во время ее течения возникает конвекция, помогая равномерно распределять тепло.Разница температур между жидкостями обеспечивает непрерывный процесс теплопередачи.По мере того, как горячая жидкость теряет энергию, она остывает, а холодная жидкость поглощает эту энергию и нагревается.Движение потока играет важную роль в поддержании эффективного теплообмена.Этот процесс продолжается до тех пор, пока существует разница температур и движение жидкости.

Типы теплообменников

Кожухотрубный теплообменник

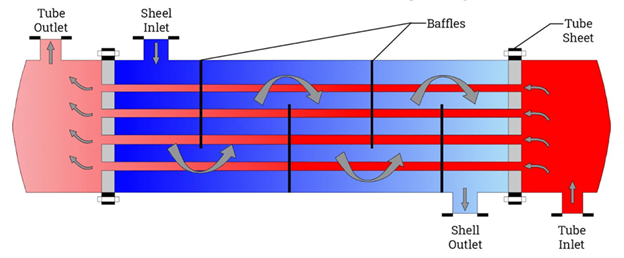

Рисунок 3. Схема кожухотрубного теплообменника

Кожухотрубный теплообменник представляет собой широко используемый тип теплообменника, который состоит из пучка трубок, заключенных внутри цилиндрической оболочки.Одна жидкость течет по трубкам, а другая течет вокруг трубок внутри оболочки.Тепло передается через стенки трубок, когда жидкости движутся по разным путям.Перегородки внутри корпуса направляют поток и повышают эффективность теплопередачи.Эта конструкция долговечна и подходит для применения в условиях высокого давления и высоких температур.Его широко используют на электростанциях, нефтеперерабатывающих заводах и в химической промышленности.Однако он может быть больше по размеру и требует больше места по сравнению с компактными конструкциями.

Пластинчатый теплообменник

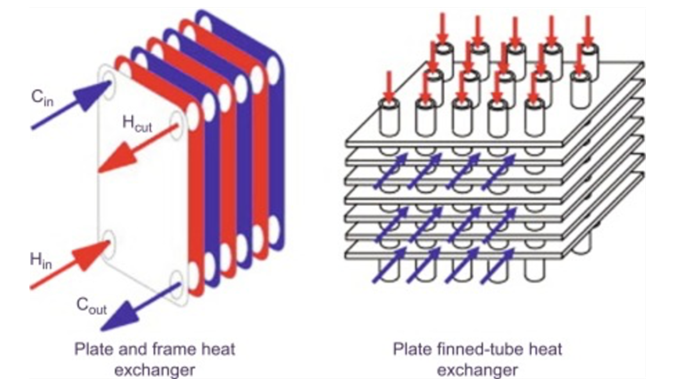

Рисунок 4. Конструкция пластинчатого теплообменника

Пластинчатый теплообменник — это компактное устройство, в котором для передачи тепла между жидкостями используются несколько тонких металлических пластин.Жидкости текут в чередующихся каналах, образованных пластинами, что обеспечивает тесный контакт без смешивания.Такая конструкция создает большую площадь поверхности, что повышает эффективность теплопередачи.Структура потока обычно способствует турбулентности, улучшая теплообмен.Он широко используется в системах отопления, вентиляции и кондиционирования воздуха, пищевой промышленности и холодильном оборудовании.Пластинчатые теплообменники легко чистить и обслуживать благодаря своей модульной конструкции.Однако они могут быть не идеальными для применений с очень высоким давлением.

Теплообменник с воздушным охлаждением

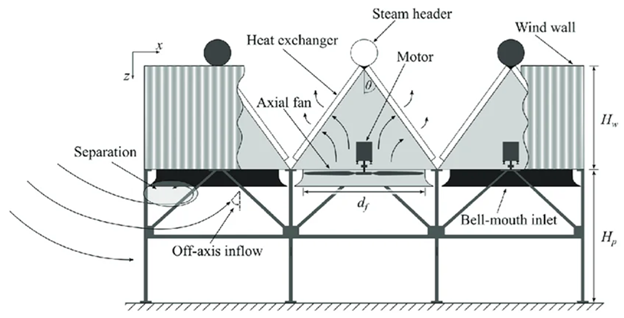

Рисунок 5. Система теплообменника с воздушным охлаждением

Теплообменник с воздушным охлаждением использует для охлаждения окружающий воздух вместо воды или жидкости.Он состоит из оребренных трубок и больших вентиляторов, которые продувают воздух по поверхности для отвода тепла.Ребра увеличивают площадь поверхности, помогая более эффективно передавать тепло воздуху.Когда горячая жидкость течет по трубкам, тепло передается окружающему воздуху.Эти системы обычно используются на электростанциях, нефтехимических предприятиях и в отдаленных местах.Они полезны там, где вода ограничена или недоступна.Однако их работоспособность зависит от температуры воздуха и условий окружающей среды.

Двухтрубный теплообменник

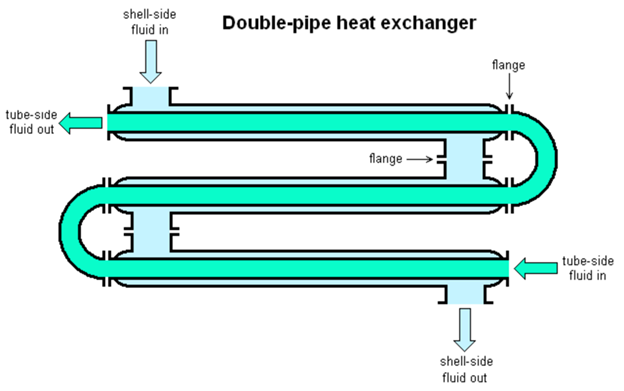

Рисунок 6. Схема двухтрубного теплообменника

Двухтрубный теплообменник представляет собой простую конструкцию, в которой одна труба помещена внутри другой трубы.Одна жидкость течет по внутренней трубе, а другая – по внешней трубе.Передача тепла происходит через стенку, разделяющую две жидкости.Поток может быть расположен параллельно или противотоком для повышения эффективности.Данная конструкция проста в установке и обслуживании благодаря простой конструкции.Обычно он используется в небольших масштабах и приложениях с малой производительностью.Однако он не подходит для крупных промышленных систем из-за ограниченной площади поверхности.

Ребристый трубчатый теплообменник

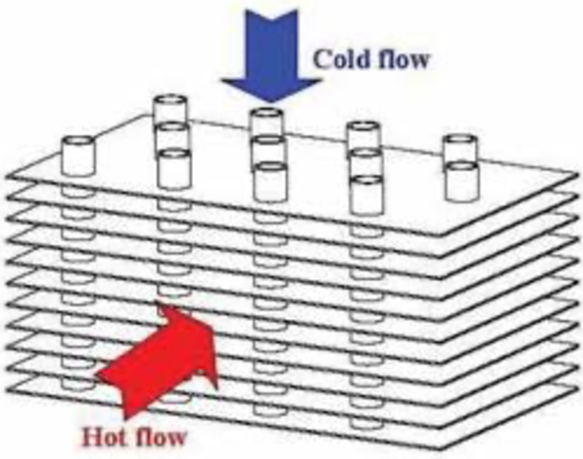

Рисунок 7. Конструкция теплообменника с оребренными трубками

В теплообменнике с оребренными трубками используются расширенные поверхности, называемые ребрами, для улучшения теплопередачи.Эти ребра прикреплены к трубкам для увеличения площади поверхности, подвергающейся воздействию окружающей жидкости.Когда жидкость течет по трубкам, тепло передается ребрам, а затем во внешнюю среду.Эта конструкция особенно эффективна, когда одна жидкость имеет низкую способность теплопередачи, например воздух.Он обычно используется в радиаторах, кондиционерах и промышленных системах охлаждения.Увеличенная площадь поверхности помогает повысить общую эффективность без значительного увеличения размера.Однако ребра могут собирать пыль и требовать регулярной чистки.

Компоненты теплообменника

Трубы - Трубки проводят одну из рабочих жидкостей через теплообменник.Они обеспечивают поверхность, на которой происходит теплообмен между жидкостями.Их расположение помогает контролировать направление потока и эффективность теплообмена.

Тарелки - Пластины создают каналы, которые разделяют жидкости, обеспечивая при этом передачу тепла.Они тонкие, чтобы максимизировать контакт с поверхностью и повысить эффективность.Пластины обычно используются в компактных конструкциях теплообменников.

Ракушка - Оболочка — это внешняя оболочка, которая скрепляет внутренние компоненты.Он направляет поток жидкости вокруг трубок или внутренних поверхностей.Он также обеспечивает структурную поддержку и сдерживание.

плавники - Ребра представляют собой удлиненные поверхности, добавленные для увеличения площади теплопередачи.Они помогают улучшить отвод тепла, особенно при наличии воздуха.Ребра обычно используются в системах с воздушным охлаждением.

Заголовки- Коллекторы равномерно распределяют жидкость по нескольким трубкам или каналам.Они обеспечивают равномерный поток через теплообменник.Правильное распределение помогает поддерживать эффективную теплопередачу.

Материалы, используемые в теплообменнике

Медь - Медь обладает превосходной теплопроводностью, что делает ее идеальной для эффективной теплопередачи.Широко используется в системах отопления, вентиляции и кондиционирования, а также в холодильных системах.Его также легко формовать и соединить в производстве.

Алюминий - Алюминий легкий и имеет хорошие свойства теплопередачи.Он обычно используется в теплообменниках с воздушным охлаждением и автомобильных теплообменниках.Устойчивость к коррозии делает его пригодным для использования на открытом воздухе.

Нержавеющая сталь - Нержавеющая сталь обеспечивает высокую прочность и устойчивость к коррозии.Подходит для суровых условий и химических применений.Его часто используют там, где требуется долговечность.

Углеродистая сталь - Углеродистая сталь прочна и экономична для промышленного применения.Он используется в системах, где коррозия не вызывает особого беспокойства.Он обеспечивает хорошую структурную поддержку для крупных подразделений.

Титан - Титан обладает высокой устойчивостью к коррозии, особенно в морской воде.Он используется в морской и высокоагрессивной среде.Хоть и дорогой, но обеспечивает длительный срок службы.

Факторы производительности теплообменника

Коэффициент теплопередачи - Этот фактор измеряет, насколько легко тепло передается между жидкостями.Более высокий коэффициент означает лучшую эффективность теплопередачи.Это зависит от свойств жидкости и состояния поверхности.

Разница температур - Чем больше разница температур, тем быстрее происходит теплообмен.Эта разница определяет общий процесс теплообмена.Поддержание стабильного градиента повышает производительность.

Скорость потока - Скорость потока влияет на то, насколько быстро тепло отводится или подается.Более высокие скорости потока могут улучшить теплопередачу, но могут увеличить потребление энергии.Для эффективности необходим правильный баланс.

Падение давления - Падение давления означает сопротивление, с которым сталкивается жидкость во время течения.Высокий перепад давления может снизить эффективность системы и увеличить потребление энергии.Это должно контролироваться при проектировании.

Площадь поверхности - Большая площадь поверхности позволяет передавать больше тепла.В конструкциях часто площадь увеличивают с помощью ребер или пластин.Это повышает общую эффективность системы.

Преимущества и недостатки теплообменников

Преимущества теплообменников

• Повышает энергоэффективность систем.

• Снижает эксплуатационные расходы

• Поддерживает контроль температуры

• Работает с различными типами жидкостей

• Повышает надежность процесса

• Широко используется во многих отраслях промышленности.

Недостатки теплообменников

• Установка может оказаться дорогостоящей.

• Требует регулярного обслуживания.

• Загрязнение может снизить эффективность.

• Большим системам требуется больше места

• Производительность зависит от условий

• Утечка может произойти со временем.

Применение теплообменников

1. Системы отопления, вентиляции и кондиционирования

Теплообменники используются в системах отопления, вентиляции и кондиционирования для регулирования температуры в помещении.Они помогают передавать тепло между потоками воздуха или жидкостями для поддержания комфорта.Это повышает энергоэффективность зданий.Они обычно встречаются в кондиционерах и обогревателях.

2. Производство электроэнергии

На электростанциях теплообменники используются для преобразования воды в пар и системы охлаждения.Они играют ключевую роль в производстве энергии и управлении температурным режимом.Эффективная теплопередача улучшает общую производительность установки.Они используются в котлах и конденсаторах.

3. Автомобильная промышленность

В транспортных средствах используются теплообменники, такие как радиаторы и интеркулеры.Эти компоненты помогают контролировать температуру двигателя и улучшать его производительность.Они предотвращают перегрев и увеличивают срок службы двигателя.Они используются в современных автомобильных системах.

4. Химическая обработка

Теплообменники используются для контроля температуры во время химических реакций.Они помогают поддерживать безопасные и стабильные условия эксплуатации.Правильный контроль температуры улучшает качество продукции.Они широко используются на химических предприятиях.

5. Нефтяная и газовая промышленность

На нефтеперерабатывающих заводах теплообменники регулируют температуру во время переработки и переработки.Они помогают повысить эффективность и сократить потери энергии.Они используются как в восходящих, так и в нисходящих операциях.Их роль имеет решающее значение в крупномасштабном производстве.

6. Пищевая промышленность и промышленность по производству напитков

Теплообменники используются для пастеризации и контроля температуры.Они обеспечивают безопасность пищевых продуктов, поддерживая надлежащие условия нагрева и охлаждения.Это помогает сохранить качество и срок годности продукции.Они обычно используются в производстве молочных продуктов и напитков.

Заключение

Теплообменники играют важную роль в эффективном перемещении тепловой энергии между жидкостями, сохраняя при этом стабильность и производительность систем.Их производительность зависит от типа конструкции, внутренних компонентов, выбора материала и таких факторов, как разница температур, скорость потока и площадь поверхности.Различные типы теплообменников подходят для разных условий эксплуатации: от компактных установок HVAC до крупных промышленных систем.Благодаря широкому спектру применения теплообменники по-прежнему необходимы для обеспечения энергоэффективности, контроля температуры и надежной работы.
