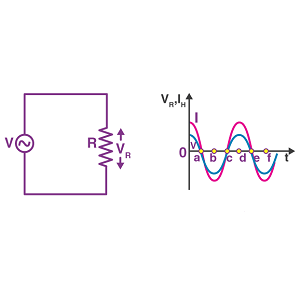

Как резисторы уменьшают напряжение: полное руководство по разделению напряжения и альтернативам

Резисторы играют большую роль в управлении напряжением и током в электронных цепях.Но как именно они снижают напряжение?Это руководство объясняет, как работают резисторы, особенно в разделителях напряжения, и как они помогают снизить напряжение для различных электронных частей.Вы также узнаете о различных типах резисторов, их свойствах и когда их использовать.Мы рассмотрим лучшие альтернативы, такие как регуляторы напряжения и преобразователи DC-DC для более стабильного управления напряжением.Это руководство поможет вам понять, как эффективно использовать резисторы в ваших целях.

Каталог

Роль резисторов в уменьшении напряжения

Резисторы помогают контролировать напряжение в электронных цепях, особенно через разделители напряженияПолемРазделение напряжения - это простая схема, которая разбивает высокое напряжение на более мелкие детали, что облегчает подачу правильного напряжения в разные части устройства.Этот метод часто используется в цепях с резисторами, подключенными последовательно или параллельно, что позволяет точно управлять напряжением для многих электронных использования.Одно распространенное использование разделителей напряжения - в устройствах, которые требуют регулируемого напряжения.Части, такие как потенциометры (или переменные резисторы), могут изменить их сопротивление при повороте или скольжении.Это изменение влияет на выход напряжения, помогая контролировать такие вещи, как громкость в аудиоустройствах или яркости экрана на дисплее.

Рисунок 2. Основная цепь разделителя напряжения

Рассмотрим микроконтроллер, питаемый с батареей 9 В, но он может безопасно работать только при 3 В.Если бы полный 9V был применен напрямую, микроконтроллер мог быть поврежден.Простое решение состоит в том, чтобы использовать разделитель напряжения, изготовленный из резисторов, чтобы ускорить напряжение до 3 В.Этот метод является как экономически эффективным, так и эффективным.В следующих разделах объясняются, как работают разделители напряжения, как сократить напряжение и как уменьшить напряжение до любого желаемого уровня, используя определенные значения резистора.

Как уменьшить напряжение вдвое?

Самый простой способ сократить напряжение вдвое - это использование двух резисторов того же значения, связанного подряд, которое называется серия цепиПолемКогда электричество протекает через эти резисторы, общее напряжение распределяется между ними равномерно.Это означает, что точка между двумя резисторами будет иметь ровно половину напряжения исходного источника питания.Этот метод очень прост и не требует специальных деталей, таких как регуляторы напряжения или трансформаторы.Поскольку он работает только с двумя резисторами, он обычно используется в электронике, когда требуется более низкое напряжение.Многие схемы используют эту технику, чтобы убедиться, что компоненты получают правильное количество энергии без повреждения.Это основной, но очень полезный способ контроля напряжения.

Рисунок 3. Разделение напряжения с резисторами 10 кОм

Чтобы построить разделитель напряжения, который сокращает напряжение пополам, выберите два резистора такого же значения, как Резисторы 10 кОм и подключите их последовательно между источником напряжения и землей.Точка между этими двумя резисторами будет иметь ровно половину исходного напряжения.Например, если вы начнете с 5 В, напряжение в средней точке будет 2,5 В.ПолемЕсли вы используете 12 В, средняя точка будет иметь 6 ВПолемЭтот метод работает так же, как и входное напряжение, если оба резистора одинаковы.Поскольку резисторы маленькие, дешевые и легко найти, это очень популярный способ снижения напряжения в цепи.Это особенно полезно при работе с устройствами, которые требуют устойчивого и надежного более низкого напряжения.

Этот метод используется в электронике для таких вещей, как настройка сигналов датчиков, изменение уровней напряжения для разных частей схемы или убедиться, что микроконтроллеры получают безопасные напряжения.Тем не менее, одна важная вещь, которую нужно помнить, это то, что этот метод лучше всего подходит для цепей, которые не используют много энергии.Если вы подключите что -то к середине разделителя, что использует много электричества, это может изменить напряжение, что делает его менее надежным.Чтобы исправить это, добавьте специальную часть под названием буфер (как усилитель), чтобы сохранить напряжение устойчивым.Кроме того, размер резисторов имеет значение, Большие резисторы Сохранить мощность, но может поднять нежелательный электрический шум, в то время как Меньшие резисторы Держите напряжение более стабильным, но используйте больше энергии.Выбор правильных значений резистора и понимание того, как будет использоваться схема, помогает убедиться, что разделитель напряжения работает правильно.

Как уменьшить напряжение до любого значения?

Вместо простого напряжения вдвое, многим цепям нужен определенный уровень напряжения на основе требований компонентов.Это может быть достигнуто путем выбора правильных значений резистора в разделителе напряжения.Выходное напряжение разделителя напряжения можно рассчитать с помощью следующей формулы:

Где:

• 𝑉𝑂𝑈𝑇 - желаемое выходное напряжение.

• 𝑉𝐼𝑁 это входное напряжение.

• 𝑅1 - первый резистор.

• 𝑅2 - второй резистор.

Если вы знаете желаемое выходное напряжение (𝑉𝑂𝑈𝑇) и входное напряжение (𝑉𝐼𝑁), вы можете изменить формулу для решения для 𝑅2:

Предположим, вам нужно уйти вниз 5 В до 3 В, и вы уже выбрали резистор 10 кОм для 𝑅1.Чтобы найти правильное значение 𝑅2:

Таким образом, использование резистора 10 кОм в качестве резистора 𝑅1 и 15 кОм, как 𝑅2, будет выходить ровно 3 В.

Этот метод позволяет точно настраивать уровни напряжения, чтобы соответствовать потребностям различных компонентов.Для калибровки датчиков, смещения логического уровня или регулирования мощности, разделители напряжения остаются важным и широко используемым инструментом в электронных цепях.

Параметры резистора

Резисторы помогают контролировать, сколько электроэнергии протекает через цепь.Но резисторы делают больше, чем просто ограниченный ток, они также влияют на то, как работает схема в разных ситуациях, например, в высокоскоростной электронике, силовых системах или точных измерительных устройствах.Чтобы выбрать правильный резистор, вам необходимо понимать важные факторы, такие как сопротивление, нежелательные побочные эффекты, ограничения мощности, изменения температуры и то, как он реагирует на разные сигналы.В этом разделе объясняется эти факторы и то, как они помогают создавать хорошо работать.

Сопротивление

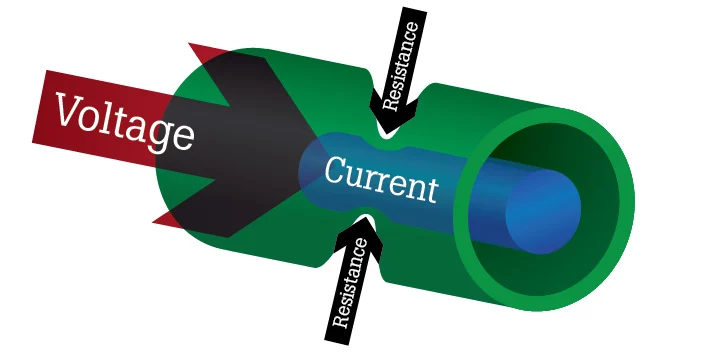

Рисунок 4. Сопротивление

Сопротивление является наиболее важным свойством резистора.Он определяет, насколько резистор ограничивает поток электрического тока в цепи.Сопротивление измеряется в Ом (ω) и следует закону Ом:

V = i × r

Где:

• 𝑉 - это напряжение в вольт

• 𝐼 текущий в ампер

• 𝑅 сопротивление в Ом

Регулируя значения сопротивления, вы можете управлять потоком тока, управлять падениями напряжения и регулировать распределение мощности в схеме.Резисторы доступны в широком диапазоне значений, от фракций OHM до нескольких мегаомов, в зависимости от приложения.Выбор правильного сопротивления обеспечивает правильное разделение напряжения, кондиционирование сигнала и стабильность схемы.Тем не менее, сопротивление может измениться с температурой, что делает важным использование специализированных резисторов в чувствительных к температуре применений, таких как датчики точности и промышленная автоматизация.

Паразитическая индуктивность и емкость

Хотя резисторы предназначены для обеспечения чистого сопротивления, они также демонстрируют непреднамеренные индуктивные и емкостные свойства, которые могут повлиять на производительность цепи, особенно на высоких частотах. Паразитическая индуктивность наиболее заметен в проволочных резисторах, где спиральная структура действует как индуктор.На высоких частотах это может искажать сигналы и вызывать нежелательные электрические эффекты. Паразитическая емкость происходит из -за близкого размещения внутренних частей и терминалов резистора.Даже небольшое количество емкости может мешать сигналам переменного тока, особенно в высокочастотных приложениях.В низкочастотных цепях эти эффекты обычно незначительны.Однако в таких приложениях, как RF (радиочастотная) цепи, телекоммуникации и точные инструменты, резисторы с минимальными паразитическими эффектами необходимы для предотвращения искажения сигнала и несоответствия импеданса.

Рейтинг питания

Рейтинг мощности резистора определяет, насколько электроэнергии он может безопасно рассеиваться как тепло без повреждений.Он измеряется в ваттах (W).Рассеяние мощности может быть рассчитано с использованием любой из этих формул:

или

Где:

• 𝑃 - это сила в ваттах

• 𝑉 - это напряжение в вольт

• 𝐼 текущий в ампер

• 𝑅 сопротивление в Ом

Если резистор подвергается большему количеству мощности, чем он может обрабатывать, он может перегреться, ухудшаться или полностью сбой.Чтобы предотвратить это, вы должны выбрать резисторы с рейтингом питания, который включает в себя запас безопасности, особенно в цепях высокого тока, источниках питания и системы управления двигателем.

Температурный коэффициент сопротивления (TCR)

Температурный коэффициент сопротивления (TCR) показывает, как изменяется сопротивление резистора, когда температура поднимается или вниз.Он измеряется по частям на миллион на градус по Цельсию (ч/млн/° C), что означает, что он говорит нам, насколько изменяется сопротивление при каждом изменении температуры.Более низкий TCR означает, что сопротивление остается более стабильным, даже если температура изменяется.Резисторы имеют разные значения TCR, обычно между 10 ppm/° C и 1000 ppm/° C.Точные резисторы, используемые в устройствах, которые нуждаются в очень устойчивом сопротивлении, имеют еще более низкие значения TCR.Выбор правильного резистора зависит от того, сколько стабильности необходимо.В некоторых цепях небольшие изменения сопротивления не имеют значения, но в других даже крошечные изменения могут вызвать проблемы.Вот почему резисторы с низким уровнем TCR используются в важных приложениях, где необходимы устойчивая производительность.

TCR важен в местах, где температура сильно меняется, как в автомобилях, самолетах, фабриках и измерительных устройствах.Если резистор имеет высокий TCR, его сопротивление будет больше изменяться по мере изменения температуры, что может вызвать ошибки в электронных цепях.Это может привести к неправильным показаниям, нестабильным сигналам или плохим характеристикам цепи.Чтобы предотвратить это, инженеры используют резисторы с низким TCR в системах, которые нуждаются в точности и стабильности.Например, в самолетах, где температура может сильно различаться, резисторы с низким уровнем TCR помогают поддерживать работу электроники должным образом.В измерительных устройствах, таких как цифровые счетчики, использование резисторов с низким TCR помогает сохранять точные показания путем снижения ошибок, связанных с температурой.Выбирая правильные резисторы, вы можете убедиться, что электронные системы работают хорошо, независимо от того, сколько изменяется температура.

Терпимость

Толерантность заключается в том, насколько фактическое сопротивление резистора может отличаться от его заявленного значения.Он дается в процентах и ​​показывает, насколько сопротивление может измениться из -за небольших различий в производстве или внешних факторах, таких как температура.Например, если резистор помечен как 100 Ом с толерантностью на ± 5%, его реальное сопротивление может составлять от 95 до 105 Ом.Меньшая толерантность означает, что фактическое сопротивление резистора ближе к указанному значению, что делает его более точным.В некоторых схемах небольшие изменения в сопротивлении не имеют значения, поэтому резисторы с большими допусками все еще могут работать нормально.Однако в цепях, которые нуждаются в точности, выбор резистора с низкой толерантностью помогает сохранить цепь работать, как и ожидалось.

Ежедневные резисторы обычно имеют допуски ± 5% или ± 10%, что достаточно для основных цепей, таких как светодиодные фонари или системы питания.Тем не менее, некоторые резисторы становятся очень точными, с допусками всего ± 0,1% или даже меньше.Они используются в цепях, где даже небольшие изменения сопротивления могут вызвать проблемы, такие как в медицинских устройствах или системах обработки сигналов.В этих случаях использование резистора с низкой толерантностью помогает обеспечить стабильную и надежную производительность.Другие выбирают резисторы, основываясь на том, сколько необходимо точность, а также рассматривает стоимость и производительность.Выбирая правильную толерантность, они могут убедиться, что схема работает хорошо без ненужных расходов.

Коэффициент напряжения сопротивления (VCR)

Коэффициент напряжения сопротивления (VCR) описывает, как изменяется сопротивление резистора при применении напряжения.В большинстве резисторов это изменение очень мало, поэтому сопротивление остается почти одинаковым, независимо от напряжения.Однако в некоторых типах, таких как резисторы состава углерода, сопротивление может немного уменьшаться с увеличением напряжения.Это происходит потому, что материал внутри резистора реагирует на более высокие электрические поля.В низковольтных цепях этот эффект обычно слишком мал, чтобы иметь значение.Но в высоковольтных цепях даже небольшое изменение сопротивления может повлиять на то, как работает цепь.Если сопротивление изменяется слишком сильно, это может вызвать проблемы в производительности цепи, что приведет к неправильным сигналам или нестабильной работе.

В цепях, которые используют высокое напряжение, важно поддерживать стабильную устойчивость.Это верно для таких систем, как распределение мощности, устройства измерения точности и усилители высокого напряжения, где необходима точность.Если сопротивление изменяется с напряжением, это может привести к ошибкам в измерениях или непредсказуемой производительности.Чтобы избежать этого, используйте резисторы с очень низким VCR, что означает, что их сопротивление остается почти одинаковым, даже при изменении напряжения.Выбор правильного резистора помогает сохранить цепи стабильными и надежными, предотвращая нежелательные изменения и обеспечивая плавную работу в различных условиях напряжения.

Частотная характеристика

Частотная характеристика резистора относится к тому, как изменяется его сопротивление при использовании с разными частотами.В идеале резистор должен обеспечивать только сопротивление и ничего другого, независимо от частоты.Тем не менее, резисторы не являются идеальными, а другие небольшие эффекты могут изменить то, как они работают, особенно на высоких частотах.Эти эффекты происходят, потому что фактические резисторы - это не просто блоки материала, они имеют размер, форму и металлические провода, которые соединяют их к схеме.На очень высоких частотах в резисторе появляются крошечные количества индуктивности и емкости, что может изменить его поведение.Вместо того, чтобы вести себя как идеальный резистор, он также может начать вести себя как крошечный индуктор или конденсатор, влияя на то, как сигналы проходят через него.

На низких частотах эти дополнительные эффекты настолько малы, что они на самом деле не имеют значения, и резистор работает, как и ожидалось.Однако на высоких частотах, особенно в цепях, используемых для радиосигналов, устройств связи или очень быстрых цифровых систем, эти эффекты становятся более заметными.Индуктивность и емкость резистора могут изменить то, как сигналы движутся через цепь, иногда делают их слабее или вызывая задержки.В системах, которые требуют очень четких и точных сигналов, таких как высокоскоростная электроника или точные измерительные устройства, выбор правильного резистора очень важен.Вы должны выбирать резисторы, предназначенные для хорошо обработки высоких частот, чтобы они не случайно влияли на производительность цепи.

Максимальная рабочая температура

Каждый резистор имеет максимальную температуру, которую он может обрабатывать, но при этом работает должным образом.Если температура выходит за рамки этого предела, сопротивление резистора может измениться, что может повлиять на то, как работает схема.В некоторых случаях высокое тепло может повредить резистор, что делает его менее эффективным или даже призывая к полному удалению.Это большая проблема, потому что неудачный резистор может изменить то, как электроэнергии течет в цепи, что приводит к неисправности.Чтобы предотвратить это, выберите резисторы, которые могут обрабатывать ожидаемые температуры.Они также учитывают такие факторы, как, какую мощность будет использовать резистор, окружающая температура и насколько хорошо система позволяет тепло выходить.

Слишком много тепла может вызвать постоянные изменения сопротивления, сократить продолжительность жизни резистора или даже привести к сбое цепи.Это важно в местах, где распространены высокие температуры, такие как промышленные машины, автомобили и аэрокосмическая электроника.В этих случаях используются специальные резисторы, потому что они могут обрабатывать экстремальную тепло, не теряя производительности.Вы также можете добавить методы охлаждения, такие как радиаторы или вентиляция, чтобы помочь справиться с температурой.Выбор правильных резисторов и правильный контроль тепла помогает обеспечить безопасность и надежные электронные системы даже в жестких условиях.

Причины падения напряжения после резистора

Когда электрический ток протекает через резистор, часть электрической энергии превращается в тепло из -за сопротивления материала.Это преобразование уменьшает доступное напряжение, которое известно как падение напряжения.Понимание этого явления отлично подходит для проектирования эффективных схем, поскольку чрезмерное падение напряжения может повлиять на производительность подключенных компонентов.Несколько факторов влияют на падение напряжения, включая сопротивление самого резистора, дополнительное сопротивление в цепи, повышенную электрическую нагрузку и конфигурации резистора.Этот раздел подробно исследует каждый из этих факторов.

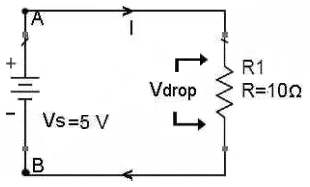

Рисунок 5. Падение напряжения на резисторе

Как сопротивление вызывает падение напряжения?

Основная причина, по которой напряжение падает в цепи, - это сопротивление самого резистора.Сопротивление - это свойство материала, который противостоит потоку электрического тока.Когда электроны проходят через резистор, они не путешествуют свободно, вместо этого они сталкиваются с атомами внутри материала.Эти столкновения вызывают потерю энергии, в основном в форме тепла.Эта потеря энергии - это то, что мы признаем как падение напряжения.Согласно закону Ома, уравнение задается взаимосвязь между напряжением, током и сопротивлением:

V = i × r

В тех случаях, когда 𝑉 представляет падение напряжения в вольт, 𝐼 является током в ампер, а 𝑅 - это сопротивление в Ом.Чем больше сопротивление, тем больше энергии теряется и чем больше падение напряжения на резисторе.Вот почему в электрических цепях компоненты с более высоким сопротивлением вызывают снижение напряжения.В последовательной схеме каждый резистор уменьшает доступное напряжение для следующего компонента, а общее падение напряжения для всех резисторов равняется напряжению питания.Чтобы понять, как сопротивление влияет на падение напряжения, рассмотрите простую схему, где батарея 9 В подключена к резистору 1 кОм.Ток, протекающий через цепь, можно найти по закону Ом:

Теперь, используя ту же формулу, мы можем определить падение напряжения на резисторе:

V = (9ma) × (1000 Ом) = 9 В

Этот результат говорит нам, что весь 9В от аккумулятора сбрасывается через резистор 1 кОм.Поскольку это простая последовательная схема только с одним резистором, для других компонентов не осталось напряжения.Если бы присутствовало несколько резисторов, между ними общее падение напряжения было бы разделено, в зависимости от их индивидуальных значений сопротивления.В этом примере подчеркивается, как сопротивление напрямую влияет на падение напряжения и влияет на производительность электрических цепей.

Как дополнительное сопротивление в схеме влияет на падение напряжения?

Помимо основного резистора в цепи, другие элементы могут способствовать дополнительному сопротивлению, что, в свою очередь, увеличивает общее падение напряжения.Это дополнительное сопротивление может исходить из различных источников, включая коррозированные или свободные соединения, которые мешают плавному потоку электричества.Когда соединение не является безопасным, оно создает слабую точку в цепи, что затрудняет пройти через ток, что приводит к потере энергии в форме тепла.Аналогичным образом, некачественные приподные суставы могут создавать слабые электрические пути, которые вводят сопротивление и вызывают заметное снижение напряжения.Другая распространенная проблема - длина проводов в цепи.Когда провода слишком длинные, их сопротивление естественным образом увеличивается, потому что электрическая энергия должна проходить большее расстояние, обращаясь к большему количеству оппозиции по пути.По возрасту электронных компонентов их электрические свойства могут ухудшаться, что приводит к более высокой устойчивости и дальнейшей потере напряжения.Все эти факторы могут сочетаться, чтобы значительно повлиять на эффективность и производительность электрической системы, что делает ее минимизацией нежелательного сопротивления как можно больше.

В системах распределения мощности длинные линии передачи часто страдают от заметного падения напряжения из -за их неотъемлемого сопротивления.Когда электричество проходит через проводник, часть энергии теряется в форме тепла, и эта потеря становится более значительной на больших расстояниях.Если провода, используемые в системе, являются тонкими или изготовлены из материалов с низкой проводимостью, такими как определенные сплавы вместо меди, сопротивление увеличивается еще больше, что еще больше снижает напряжение, которое достигает конечных устройств.Чтобы бороться с этой проблемой, примите несколько мер, таких как использование более толстых кабелей, которые имеют более низкое сопротивление и обеспечивают более эффективную передачу электроэнергии.Другим распространенным решением является установка регуляторов или трансформаторов напряжения в разных точках вдоль линии передачи, чтобы повысить напряжение и противодействовать падению.Без этих решений электрические системы будут изо всех сил пытаться обеспечить достаточную власть на большие расстояния, что приводит к неэффективности, снижению производительности устройств и потенциальным сбоям в различных приложениях.

Как спрос на нагрузку увеличивает падение напряжения?

Общий ток, протекающий в схеме, влияет на то, сколько падает напряжение.Когда больше устройств или компонентов подключены к одному и тому же источнику питания, все они используют некоторые из доступных тока.В результате общий ток в схеме увеличивается.Согласно закону Ома (V = IR), падение напряжения зависит как от тока (i), так и от сопротивления (R).Это означает, что по мере увеличения тока падение напряжения на резисторах также увеличивается.Когда напряжение падает слишком сильно, для подключенных устройств наблюдается меньше доступной мощности, что может привести к тому, что они работают плохо или вообще.Чем больше устройств добавляются, тем больше падение напряжения, что затрудняет должным образом функционировать.

Например, представьте себе источник питания, который обеспечивает 5 В для схемы с одним светодиодом.Сначала светодиод получает полный 5 В и ярко сияет.Но если параллельно добавляется больше светодиодов или других компонентов, общий текущий спрос увеличивается.Это приводит к большему падению напряжения, что означает, что меньшее напряжение достигает каждого компонента.В результате светодиоды могут стать диммером, а другие устройства могут не работать.В некоторых случаях, если напряжение падает слишком сильно, некоторые компоненты могут полностью прекратить работать.Чтобы предотвратить это, источники питания часто включают регуляторы напряжения, которые помогают сохранять напряжение устойчивым, даже если добавляется больше устройств.Эти регулирующие органы гарантируют, что все компоненты получают силу, необходимую для правильной функции.

Как резисторы в серии разделяют напряжение?

Когда несколько резисторов связаны последовательно, среди них распределяется общее напряжение на основе их индивидуальных сопротивлений.Общее сопротивление цепи - сумма всех резисторов:

Каждый резистор испытывает падение напряжения, пропорциональное его сопротивлению.

Шаг 1: Найдите общее сопротивление

Когда резисторы подключены последовательно, их сопротивления складываются.Здесь у нас есть три резистора: 1 кОм, 2 кОм и 3КОм.Чтобы найти полное сопротивление, мы добавляем их вместе:

Это означает, что общее сопротивление в цепи составляет 6 кОм.

Шаг 2: Найдите ток в цепи

В последовательной схеме один и тот же ток протекает через все резисторы.Чтобы найти текущий, мы используем закон OHM:

Здесь общее напряжение (Vₜₒₜₐₗ) составляет 12 В, а общее сопротивление (rₜₒₜₐₗ) составляет 6 км:

Таким образом, ток, протекающий через цепь, составляет 2 мА (миллиампер).

Шаг 3: Найдите падение напряжения по каждому резистору

Каждый резистор принимает часть общего напряжения.Чтобы найти падение напряжения по каждому, мы снова используем закон OHM (v = IR).

• Для резистора 1 кОм:

• Для резистора 2 кОм:

• Для резистора 3Kω:

Шаг 4: Проверьте общее падение напряжения

Общее напряжение, используемое всеми резисторами, должно быть равным напряжению питания:

2𝑉 + 4𝑉 + 6𝑉 = 12𝑉

Поскольку общее падение напряжения равна напряжению питания, наши расчеты верны.Это подтверждает, что в последовательной схеме напряжение делится между резисторами на основе их сопротивления.

Типы резисторов для напряжения и уменьшения тока

Фиксированные резисторы

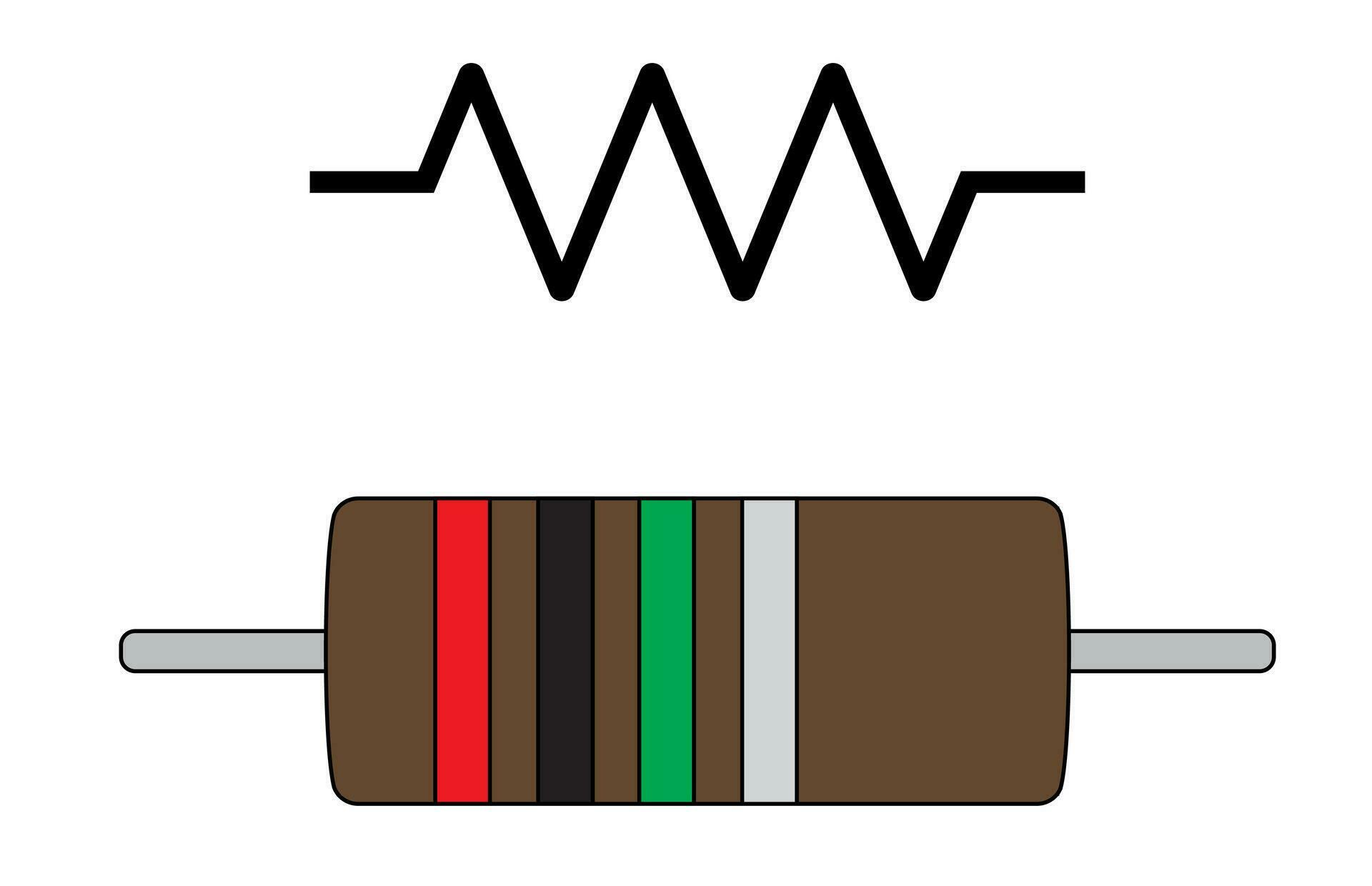

Рисунок 6. Фиксированный резистор

Фиксированные резисторы имеют постоянное значение сопротивления, что делает их использованием для цепей, которые требуют стабильного регулирования напряжения и управления током.Различные типы фиксированных резисторов различаются по точке, тепловой толерантности и частотной реакции.Ниже приведены типы фиксированных резисторов:

1. Углеродные пленки

Углеродные пленочные резисторы производятся путем нанесения тонкого слоя углерода на керамическое ядро.Этот производственный процесс делает их широко доступными и доступными, поэтому они обычно используются в электронных приложениях общего назначения.Они встречаются в устройствах, где высокая точность не является предварительным требованием.В то время как эти резисторы хорошо работают в стандартных схемах, у них есть некоторые недостатки.Одним из их основных ограничений является их умеренная стабильность температуры, что означает, что их сопротивление может слегка измениться при воздействии различных температур.Они имеют тенденцию производить более высокие уровни шума по сравнению с другими типами резисторов, что делает их менее подходящими для точных цепей, которые требуют высокой точной и стабильной производительности.Несмотря на эти ограничения, резисторы углеродной пленки остаются популярным выбором из -за их низкой стоимости и простоты использования в различных электрических и электронных применениях.

2. Металлические пленочные резисторы

Металлические пленочные резисторы изготавливаются путем нанесения тонкого слоя металлического сплава на керамическое ядро.Эта конструкция дает им несколько преимуществ по сравнению с резисторами из углеродной пленки, включая лучшую точность, большую стабильность и более низкие уровни шума.Из -за этих свойств они обычно используются в приложениях, которые требуют высокой точности, таких как измерение инструментов и точные электронные устройства.В отличие от резисторов из углеродной пленки, металлические пленочные резисторы поддерживают более устойчивое сопротивление, даже когда они подвергаются воздействию колебаний температуры, что делает их более надежными в чувствительных цепях.Они также производят минимальный электрический шум для ясности сигнала применения.Хотя они могут быть немного дороже, чем углеродные пленки, их улучшенная производительность делает их предпочтительным выбором для цепей, которые требуют последовательных и точных значений сопротивления.

3. Проволочные резисторы

Проволочные резисторы изготавливаются путем плотного обмотки металлической проволоки, обычно изготовленных из таких материалов, как никель-хромий или другие металлические сплавы, вокруг непроводящего керамического или стекловолоконного ядра.Эта конструкция позволяет им справиться с высоким уровнем мощности и эффективно рассеивать тепло, что делает их хорошо подходящими для применений, которые включают тяжелые электрические нагрузки.Эти резисторы используются в промышленном механизме, управлении двигателями и расходными материалами, где важны долговечность и теплостойкость.Одним из их самых больших преимуществ является их способность выдерживать высокую мощность, не быстро разжигаясь, что делает их надежными для долгосрочного использования в требовательных средах.Тем не менее, их основным недостатком являются их индуктивные свойства, которые возникают из -за конструкции спиральной проволоки.Эта индуктивность может мешать высокочастотным сигналам, делая проволочные резисторы, не подходящие для цепей, которые требуют точной производительности в радиочастоте (RF) или высокоскоростных цифровых приложений.Несмотря на это ограничение, они остаются отличным выбором для приложений, которые определяют приоритеты в обработке энергии и долговечности по частотной реакции.

4. Толстые пленочные резисторы

Толстые пленочные резисторы изготавливаются путем нанесения толстого слоя проводящей пасты, изготовленного из металлического соединения, на керамический субстрат.Этот дизайн делает их экономически эффективными и широко доступными, поэтому они часто используются в электронике и бытовых приборах.В отличие от металлических пленочных резисторов, толстые пленочные резисторы не предназначены для экстремальной точности или стабильности, но они все еще достаточно надежны для цепей общего назначения, где высокая точность не является основным требованием.Эти резисторы часто встречаются в телевизорах, радиоприемниках и кухонных приборах, где незначительные изменения в сопротивлении не влияют на производительность.Одним из их основных преимуществ является их доступность, поскольку производственный процесс проще и дешевле по сравнению с более точными типами резисторов.Тем не менее, они имеют ограничения, включая более низкую стабильность и более высокие уровни шума, чем металлические пленочные резисторы.Несмотря на эти недостатки, толстые пленочные резисторы по -прежнему остаются популярным выбором в приложениях, где стоимость и доступность важнее, чем экстремальная точность.

Переменные резисторы

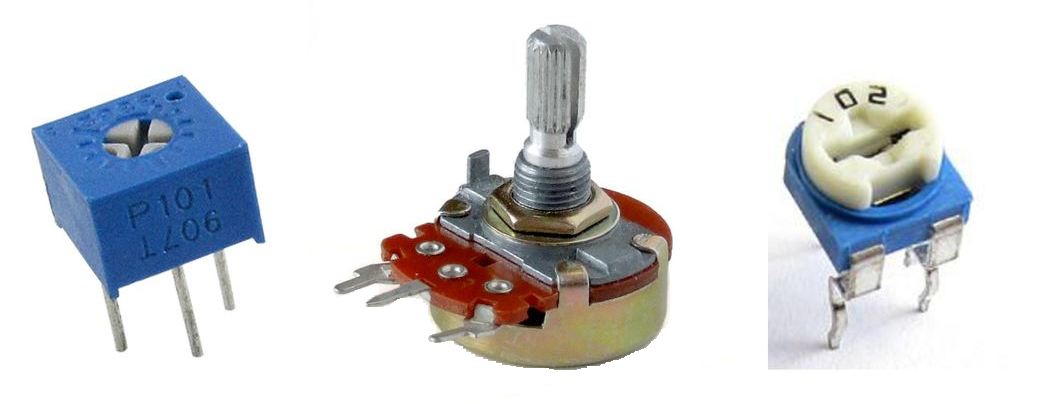

Рисунок 7. Переменные резисторы

Переменные резисторы позволяют ручной регулировке сопротивления, делая их полезными для приложений, где напряжение или ток нуждается в тонкой настройке.Ниже приведены типы переменных резисторов:

1. Потенциометры

Потенциометры представляют собой переменные резисторы с тремя терминалами, которые регулируют сопротивление, используя скользящий или вращающийся контакт.Они используются для контроля напряжения в разных электронных устройствах.Когда вы поворачиваете ручку или перемещаете слайдер, сопротивление изменяется, что позволяет плавно регулировать.Эти компоненты распространены во многих домашних и промышленных применениях, где необходим точный контроль над электрическими сигналами.Одним из основных использования потенциометров является аудиооборудование, где они помогают регулировать объем.Когда вы включаете ручку громкости на динамике, потенциометр увеличивает или уменьшает сопротивление, что меняет уровень звука.Они также используются в системах освещения в качестве управления диммером, что позволяет вам осветлить или смутить свет, регулируя сопротивление.Потенциометры помогают в калибровке датчиков, тонкой настройке электрических сигналов в измерительных устройствах и электронных схемах.

Существуют разные типы потенциометров. Углеродный трек потенциометров доступны, но изнашиваются со временем. Проволочные потенциометры более долговечные и точные, но в некоторых случаях они могут повлиять на производительность. Проводящие пластиковые потенциометры Последние самые длинные и используются в высококачественной электронике, где необходима плавная производительность.Потенциометры ценны во многих устройствах, от регуляторов громкости до диммера.Различные типы предлагают варианты для различных потребностей, независимо от того, нужно ли вам доступное решение, долговечное или высокий компонент.Независимо от типа, эти переменные резисторы помогают контролировать электрические сигналы в повседневной электронике.

2. Реостаты

Реостаты являются еще одним типом переменного резистора, но в отличие от потенциометров, они контролируют ток вместо напряжения.У них есть два терминала и используются в цепях, которые необходимо регулировать уровни мощности.Поскольку они обрабатывают более высокие электрические нагрузки, реостаты обычно используются в промышленных машинах и других мощных приложениях.Одним из больших преимуществ реостатов является их способность обрабатывать высокие нагрузки на мощность.Это делает их полезными для управления скоростью двигателя, где регулировка сопротивления меняет, насколько быстро работает двигатель.Они также встречаются в нагревательных элементах, таких как электрические обогреватели и пайки, где они регулируют мощность для контроля температуры.Большинство реостатов являются проволочной, а это означает, что у них есть катушка резистивного провода, обернутой вокруг сердечника.Этот дизайн помогает им справиться с высокими потоками и длится долго.Тем не менее, они обычно больше, чем потенциометры, что делает их менее подходящими для небольших электронных устройств.Несмотря на это, их долговечность и способность обрабатывать власть делают их важными в промышленном и коммерческом применении.Реостаты важны в цепях, которые требуют точного контроля тока.Они обычно используются в двигателях, обогревателях и других мощных системах.

Специализированные резисторы

Некоторые резисторы предназначены для динамического реагирования на факторы окружающей среды, такие как скачки напряжения, уровни освещения или изменения температуры.Эти специализированные компоненты усиливают защиту, автоматизацию и точность.Ниже приведены типы специализированных резисторов:

1. Варисторы (резисторы, зависящие от напряжения, VDR)

Варианты - это специальные резисторы, которые изменяют их сопротивление на основе уровней напряжения.Когда напряжение находится в пределах нормального диапазона, варистор обладает очень высоким сопротивлением, что позволяет практически ни одному току проходить через него.Однако, если возникает внезапный всплеск напряжения, например, во время удара молнии или всплеска мощности, сопротивление варистора значительно падает.Это позволяет безопасно поглощать и перенаправлять избыточное напряжение, предотвращая повреждение электронных компонентов.Из -за этой уникальной способности варисторы используются в цепях, которые требуют защиты от неожиданных колебаний напряжения.Они изготовлены из материалов оксида металла, которые придают им долговечность и высокую эффективность в повышении скачков напряжения.

Варианты используются в устройствах защиты от всплесков, таких как полоски питания и электрические панели, где они помогают защищать подключенные приборы от всплывающих пиков.Без варисторов чувствительная электроника, такая как компьютеры, телевизоры и промышленные машины, могут быть легко повреждены неожиданными скачками мощности.Другое важное использование в защите питания, где варисторы помогают стабилизировать уровни напряжения, гарантируя, что деликатные схемы получают постоянный поток электроэнергии.Это делает их ключевым компонентом в адаптерах питания, зарядных устройствах и даже крупных электрических сетках.

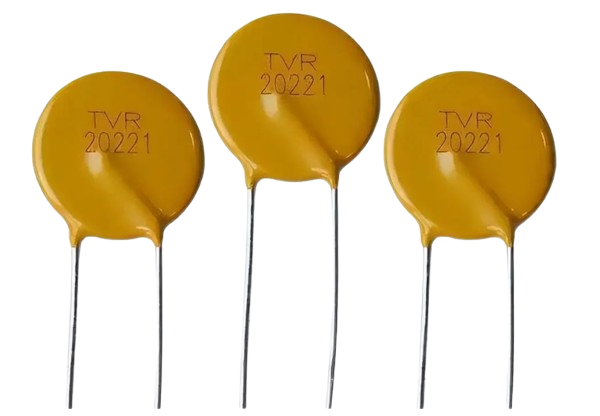

Рисунок 8. Варисторы оксида металла (движения)

2. светозависимые резисторы (LDR)

Светозависимые резисторы (LDR) представляют собой специализированные резисторы, которые изменяют их сопротивление в зависимости от количества получения света.В темноте их сопротивление очень высокое, то есть они позволяют очень мало электрическому току.Однако по мере увеличения количества света их сопротивление уменьшается, что позволяет больше тока течь.Такое поведение делает LDR идеальным для приложений, где необходимо автоматическое управление светом.Они обычно производятся из полупроводниковых материалов, таких как сульфид кадмия, которые очень чувствительны к изменениям интенсивности света.Поскольку они быстро реагируют на изменения яркости, LDR часто встречаются в устройствах, которые необходимо регулировать свою производительность на основе окружающих условий освещения.

Одним из наиболее распространенных использований LDR является автоматические уличные фонарики, где они помогают включать свет ночью и выключаться в течение дня.Когда солнце садится, а уровни света падают, LDR обнаруживает изменение и снижает его сопротивление, позволяя току течь и поворачивая уличные фонари.Утром, когда солнечный свет увеличивается, сопротивление снова поднимается, выключив свет, чтобы сэкономить энергию.Другое приложение находится в управлении экспозицией камеры, где LDR помогают регулировать настройки затвора камеры на основе доступного света.Это гарантирует, что фотографии не слишком яркие и не слишком темные.Из -за их способности обнаруживать уровни освещения и отвечать соответствующим образом, LDR широко используются в системах безопасности, солнечных садовых огнях и электронных дисплеях.

3. Термисторы (резисторы, зависящие от температуры)

Термисторы - это резисторы, которые изменяют их сопротивление в зависимости от изменений температуры.Эти компоненты очень чувствительны к тепло и широко используются в цепях, где важны мониторинг температуры и контроль.Термисторы изготовлены из керамических или полимерных материалов, которые реагируют даже на небольшие изменения температуры, что делает их более точными, чем другие датчики температуры.Когда температура изменяется, сопротивление термистора сдвигается, что позволяет цепи определять и реагировать соответствующим образом.Из -за этого свойства термисторы встречаются во многих бытовых приборах, медицинских устройствах и промышленных машинах, которые необходимо регулировать температуру для безопасности и эффективности.

Есть два основных типа термисторов: Термисторы отрицательного температурного коэффициента (NTC) и Термисторы с положительным температурным коэффициентом (PTC)ПолемThermistors NTC имеет снижение сопротивления по мере повышения температуры, что делает их полезными для таких приложений, как зондирование температуры в системах HVAC, медицинских устройствах и системах управления аккумуляторами.Они помогают предотвратить перегрев, предоставляя показания температуры.С другой стороны, термисторы PTC увеличивают сопротивление по мере повышения температуры, что делает их идеальными для защиты от перегрузки в расходных материалах и моторных обмотках.Когда температура становится слишком высокой, повышенное сопротивление ограничивает поток тока, помогая предотвратить повреждение электрических компонентов.

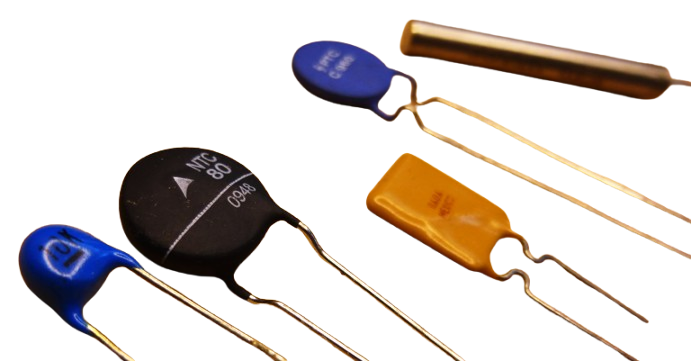

Рисунок 9. Типы термисторов (NTC и PTC)

Альтернативы разделителей напряжения

Разделители напряжения используются в электронных цепях из -за их простоты и низкой стоимости.Они хорошо работают в основных приложениях.Тем не менее, в системах с высокой точностью или схемами с изменением нагрузки разделители напряжения становятся ненадежными.Выходное напряжение может колебаться, когда нагрузка варьируется, что приводит к нестабильности.Из-за этих ограничений более надежные решения, такие как регуляторы напряжения и преобразователи DC-DC, являются предпочтительными, когда требуется стабильная и эффективная доставка мощности.

Регуляторы напряжения

Регуляторы напряжения предназначены для поддержания устойчивого выходного напряжения, независимо от колебаний входного напряжения или изменений в подключенной нагрузке.Они используются в цепях, где даже небольшие изменения напряжения могут повлиять на производительность.

Регуляторы линейного напряжения: эти регуляторы обеспечивают простой и низкий шум метод регуляции напряжения.Например, регулятор 7805 постоянно выводит 5V, что делает его надежным выбором для чувствительных электронных компонентов.Однако линейные регуляторы контролируют напряжение путем рассеивания избыточной мощности в качестве тепла.Это накопление тепла может снизить эффективность, особенно в мощных приложениях.Чтобы предотвратить перегрев, часто требуются радиаторы или другие растворы охлаждения.

Регуляторы переключения: в отличие от линейных регуляторов, регуляторы переключения работают путем быстрого преобразования входной мощности в высокочастотный сигнал.Затем этот сигнал обрабатывается и сглаживается для получения стабильного выходного напряжения.Поскольку они не тратят избыточную энергию в качестве тепла, регуляторы переключения гораздо более эффективны.Они полезны в приложениях, где сохранение питания является приоритетом, например, устройствами с батареей и портативной электроникой.

DC-DC преобразователи

Преобразователи DC-DC-это специализированные схемы, которые эффективно изменяют уровни напряжения при минимизации потери энергии.Они полагаются на индукторы и конденсаторы для хранения и передачи энергии, что делает их высокоэффективными для чувствительных к электроэнергии.Двумя наиболее распространенными типами являются конвертеры BUCK и COOST Converters.

Buck Converters (STAPLING): Эти преобразователи снижают напряжение с более высокого входа до более низкой выходной мощности, сохраняя при этом высокую эффективность.Они используются в устройствах с батарейным питанием, где снижение энергопотребления продлевает срок службы батареи.

Boost Converters (Step-Up): эти преобразователи увеличивают напряжение, когда доступное входное напряжение слишком низкое для необходимой работы.Они хороши в системах, где напряжение питания недостаточно для управления нагрузкой, таких как светодиодные драйверы или приложения для уборки энергии.

В то время как преобразователи DC-DC более сложные и дорогие, чем простые разделители напряжения на основе резисторов, они обеспечивают лучшую производительность.Их способность поддерживать стабильные уровни напряжения с минимальной потерей энергии делает их важными в точной электронике.

Оптимизация снижения напряжения с 12 В до 5 В

Снижение напряжения с 12 В до 5 В может быть достигнуто с использованием различных методов, каждый из которых имеет свои преимущества и ограничения.В то время как простой разделитель напряжения на основе резистора может быть использован, его эффективность зависит от стабильности нагрузки и точности, необходимой для применения.Более надежные решения, такие как регуляторы напряжения и преобразователи Buck, обеспечивают лучшую производительность в схемах с согласованностью напряжения.

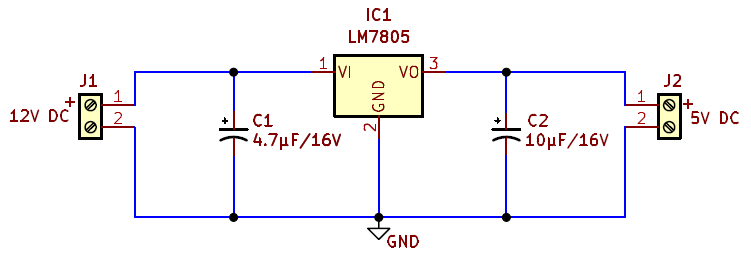

Рисунок 10. Преобразование с 12 В в 5 В с использованием LM7805

Разделение напряжения - это базовая схема, которая использует два резистора последовательно для разделения входного напряжения на более низкое выходное напряжение.Этот подход часто используется для приложений с низкой мощностью, но применяется при применении к динамическим нагрузкам.Например, рассмотрим схему, где резистор 330 Ом помещается в последовательность со светодиодом.Светодиод обладает внутренним сопротивлением и работает с переплетением напряжения на 1 В.Резистор в этой настройке должен рассеять избыточное напряжение, что означает, что его значение сопротивления должно быть тщательно выбрано для управления потоком тока без получения чрезмерного тепла или вызывая нежелательные падения напряжения.Если светодиод рисует 0,02a тока, резистор должен падать 7 В (от 12 В до 5 В) и соответственно рассеять мощность.Мощность рассеивается как тепло, определяется P = V × I, что в данном случае будет 0,14 Вт.Хотя это может показаться управляемым, подход, основанный на резисторе, не активно регулирует напряжение, что означает, что любые колебания в токе нагрузки будут напрямую влиять на выходное напряжение.Это делает резисторы ненадежными для цепей с различными нагрузками или требованиями строгого напряжения.

Для приложений, требующих стабильного выхода 5 В независимо от входных изменений, линейный регулятор напряжения, такой как LM7805, является лучшим выбором.Это устройство приобретает более высокое напряжение и выводит согласованное 5 В, автоматически регулируя колебания в входном напряжении и токе нагрузки.Тем не менее, линейные регуляторы рассеивают избыточную энергию как тепло.В мощных применениях это наращивание тепла может стать значительным, требуя дополнительных компонентов охлаждения, таких как радиаторы.Еще более эффективным решением является преобразователь Buck, тип регулятора переключения DC-DC.В отличие от делителей резисторов или линейных регуляторов, преобразователи Buck не просто рассеивают избыточную энергию, они активно преобразуют избыточное напряжение в полезную мощность.При быстрое включение и выключение, эти преобразователи эффективно регулируют выходное напряжение при минимизации тепла.Они полезны в устройствах с батарейным батарейным питанием и другими приложениями, где энергоэффективность является приоритетом.

Преобразование напряжения уточнения с 12 В до 6 В постоянного тока

Сокращение поставок 12 В до стабильного выхода 6 В может быть выполнено с использованием различных методов, каждый из которых имеет компромиссы с точностью, эффективностью и сложностью.Разделение напряжения на основе резистора предлагает простой подход, но его надежность в значительной степени зависит от стабильности подключенной нагрузки.Для более последовательных результатов регуляторы напряжения и преобразователи Buck обеспечивают лучший контроль и эффективность.

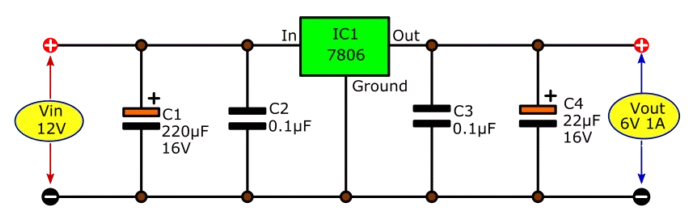

Рисунок 11. Преобразование с 12 В в 6 В с использованием регулятора LM7806

Основная схема разделителя напряжения состоит из двух резисторов, соединенных последовательно между подачей 12 В и заземлением.Выходное напряжение взято из средней точки между ними, где резисторы разделяют входное напряжение на основе их значений сопротивления.Чтобы получить выход 6 В, могут использоваться два равных резистора (например, 10 кОм каждый) каждый).Первый резистор подключается к источнику 12 В, а второй подключается к земле.Поскольку оба резистора имеют одинаковое сопротивление, напряжение делится одинаково, производя 6 В в средней точке.Хотя этот метод легко реализовать, он не активно регулирует напряжение.Если нагрузка, подключенная к выходу, зависит от сопротивления, напряжение в средней точке также колеблется.Эта нестабильность делает разделители на основе резисторов не подходящими для цепей, требующих точного управления напряжением или с изменяющимися условиями нагрузки.

Для приложений, требующих устойчивого выхода 6 В, регуляторы напряжения или преобразователи с долларами обеспечивают более надежные решения, чем простые разделители напряжения.Регулируемый регулятор LM317 - это линейный регулятор, который можно настроить на вывод ровно 6 В, при автоматической компенсации колебаний входного напряжения и тока нагрузки.В отличие от делителя напряжения, он обеспечивает стабильный выход, хотя он рассеивает избыточную мощность в качестве тепла, что может потребовать дополнительного охлаждения в мощных приложениях.Выделенный регулятор напряжения 6 В предлагает фиксированный выход без необходимости ручной корректировки, что делает его идеальным для приложений, которые требуют точного регулирования напряжения без точной настройки.В качестве альтернативы, преобразователь Buck (регулятор переключения вниз) обеспечивает эффективный способ снижения напряжения, используя методы переключения, а не рассеивая избыточную энергию в качестве тепла.Этот метод преобразования повышает эффективность, делая преобразователи Buck, полезные для систем с батареими и другими приложениями, где важна минимизация тепла и потери мощности.

Методы уменьшения напряжения от 24 до 5 В

Преобразование источника питания 24 В в стабильный выход 5 В может быть выполнен с использованием различных методов, каждый из которых со своими преимуществами и недостатками.В то время как делитель напряжения на основе резистора обеспечивает простой подход, он имеет ограничения в стабильности и эффективности.Для приложений, требующих точного управления напряжением, более надежные решения, такие как преобразователи DC-DC Buck или регуляторы переключения, обеспечивают лучшую производительность.Схема разделителя напряжения уменьшает напряжение с использованием двух резисторов последовательно, при этом выходное напряжение, взятое из соединения между ними.Значения сопротивления определяют, как входное напряжение разделяется.

Например, чтобы уйти вниз от 24 в до 5 В, типичная установка может использовать резистор 190 Ом последовательно с резистором 50 Ом.В этой конфигурации:

• Резистор 190 Ом падает большую часть напряжения (от 24 В до среднего напряжения).Поскольку он рассеивает власть, его следует оценить как минимум 2 Вт, чтобы предотвратить перегрев.

• Резистор 50 Ом сбрасывает оставшееся напряжение, чтобы обеспечить необходимый выход 5 В.Он также нуждается в соответствующем рейтинге мощности, обычно 0,6 Вт или выше, для безопасной обработки энергии.

Хотя эта настройка математически обеспечивает правильное напряжение, она имеет серьезные ограничения в практических приложениях.Разделя на основе резисторов не активно регулирует напряжение, он пассивно распределяет мощность на основе значений сопротивления.Если нагрузка, подключенная к выходным изменениям, напряжение на соединении будет колебаться, что сделает цепь ненадежной для питания чувствительной электроники, такой как микроконтроллеры или датчики точности.

Для стабильной и энергоэффективной выходной сигнала 5 В, преобразователи DC-DC Buck обеспечивают гораздо лучшее решение.В отличие от делителей резисторов, преобразователи Buck активно регулируют напряжение путем переключения на высоких частотах и ​​эффективного преобразования избыточной энергии, а не рассеивая его в качестве тепла.Это обеспечивает последовательное выходное напряжение, даже когда входное напряжение изменяется или нагрузка изменяется.Для приложений, которые требуют точной стабильности напряжения, выделенный регулятор переключения 5 В является еще одним эффективным выбором.Эти регуляторы автоматически приспосабливаются к колебаниям входного напряжения и тока нагрузки, обеспечивая постоянный и надежный питание 5 В.Это делает их идеальными для цепей, которые требуют строгого контроля напряжения, таких как встроенные системы и устройства связи.

Снижение напряжения с 12 В до 9 В с использованием резисторов

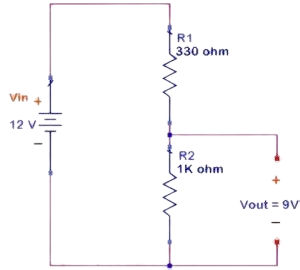

Рисунок 12. От 12 В до 9 В разделителя напряжения с использованием резисторов

Сокращение источника питания 12 В до 9 В с использованием резисторов требует тщательного расчета для обеспечения правильного деления напряжения.В то время как делитель напряжения на основе резистора обеспечивает простой способ достижения этого, его эффективность зависит от стабильности текущего розыгрыша цепи.Цепь разделителя напряжения снижает напряжение, используя два резистора последовательно, при этом вывод, взятый из соединения между ними.Требуемые значения сопротивления зависят от падения напряжения и тока, протекающего через цепь.Используя закон OHM, сопротивление (R), необходимое для падения 3 В (от 12 В до 9 В), определяется:

где V - падение напряжения (в этом случае 3V), а я - ток схемы в ампер.Требуется точное измерение тока, так как от него напрямую зависит общее значение сопротивления.Если ток натягивает изменение, выходное напряжение будет колебаться, что может повлиять на производительность цепи.После определения необходимого значения сопротивления, для достижения уменьшения напряжения может использоваться один резистор или несколько резисторов серии.Один резистор может сбросить напряжение за один шаг, но он должен быть правильно рассчитан для обработки рассеяния мощности.Серийная конфигурация резистора позволяет уменьшить напряжение меньшими этапами, такими как сначала падение с 12 В до 11 В, затем с 11 В до 9 В.Этот метод может повысить точность и стабильность, особенно в тех случаях, когда один резистор может вводить чрезмерное рассеяние тепла или нестабильный выход.

Разделение напряжения на основе резистора эффективна только тогда, когда рисунок тока остается постоянным.Если нагрузка изменяется, выходное напряжение будет сдвигаться, что может вызвать нестабильность в цепях, которые требуют точных уровней напряжения.Для приложений, где стабильный выход 9 В проходит, такие как питание чувствительных электронных компонентов, регулятор напряжения или преобразователя DC-DC Buck, является лучшей альтернативой.Эти устройства активно регулируют напряжение, компенсируя изменения в входном напряжении и токе нагрузки, обеспечивая постоянный и надежный выход.Правильный подход зависит от требований схемы.Разделители напряжения на основе резистора подходят для применений с низкой мощностью с фиксированной нагрузкой, где допустимы мельчайшие колебания напряжения.Регуляторы напряжения обеспечивают устойчивый выход 9 В и лучше подходят для цепей, которые нуждаются в стабильности и точке.Конвертеры Buck обеспечивают высокую эффективность и сводят к минимуму потерю мощности, что делает их идеальными для применений с аккумулятором или чувствительным к энергии.

Заключение

Резисторы важны для контроля напряжения и тока в электронике.Они могут помочь разделить напряжение, защитить компоненты и регулировать уровни мощности.Тем не менее, простые схемы резисторов не всегда являются лучшим решением, особенно для цепей, которые требуют стабильного напряжения.В этих случаях регуляторы напряжения и преобразователи DC-DC работают лучше.Понимая, как функционируют резисторы и когда использовать альтернативы, вы можете разработать более лучшие и более надежные цепи.Это руководство дает вам знания для правильного использования резисторов и улучшения ваших электронных проектов.
