В io блоки объяснены: функциональность и приложения

Системы пожарной сигнализации играют серьезную роль в защите жизни и собственности, обеспечивая быстрые и скоординированные ответы во время чрезвычайных ситуаций.Доминирующим для этой функции является контроллер тревоги и его вспомогательные компоненты, включая модули ввода/вывода, выпускные клапаны дыма, двери огненного затвора и другие основные устройства.Вместе эти элементы создают синхронизированную сеть, предназначенную для обнаружения, сигнала и активации мер безопасности с точностью.В этой статье исследуются сложные работы и функции модулей ввода/вывода GST-LD-8301 и GST-LD-8303, которые повышают компоненты, которые повышают надежность и адаптивность систем пожарной безопасности.От гибкости электронной кодирования до надежной практики проводки, мы копаем ключевые атрибуты, которые делают эти модули необходимыми в современных стратегиях защиты от пожаров.Независимо от того, оптимизируете ли вы безопасность в многоэтажных зданиях или промышленных объектах, понимание функциональности этих модулей является главным для обеспечения целостности и готовности системы.

Каталог

Функциональность

В случае пожарной сигнализации контроллер аварийного сигнала принимает ключевую роль, активируя различные внешние устройства управления, связанные через выходной модуль.Эта замысловатая система состоит из нескольких компонентов, которые работают в тандеме, таких как дымовые выхлопные клапаны, клапаны с воздушным воздухом, двери огненного затвора, вентиляторы и сигнальные колокольчики.Каждое устройство тщательно спроектировано, чтобы ответить на команды контроллера, а также сплоченно функционирует во время чрезвычайных ситуаций.Выходной модуль, подключенный к шине контроллера, может быть стратегически позиционирован либо близко к оборудованию, которое оно контролирует, либо в пределах терминала, повышая как доступность, так и эффективность работы.

Возможности системы к электронному кодированию на месте добавляет уровень гибкости, что позволяет модификации, которые соответствуют конкретным инженерным потребностям.Эта адаптивность становится в основном примечательной в средах, где меры пожарной безопасности должны быть настроены для соответствия различным структурным и эксплуатационным характеристикам.Например, в высотных зданиях точная интеграция выхлопных клапанов дымовых выхлопных клапанов и пожарных ставней может быть запрограммирована на эффективное управление дымом, тем самым защищая маршруты эвакуации и обеспечение безопасности людей в серьезные моменты.

Когда контроллер обнаруживает сигнал тревоги от детектора, он быстро отправляет управляющий сигнал через шину на выходной модуль, который затем активирует необходимое оборудование для борьбы с пожаром.Эта последовательность иллюстрирует хорошо скоординированный механизм реагирования, который не только соответствует нормативным стандартам, но и воплощает лучшие практики в готовности к чрезвычайным ситуациям.Взаимодействие жидкости между различными компонентами системы пожарной сигнализации значительно снижает риски и повышает безопасность всех пассажиров.

Обзор продукта

Функции

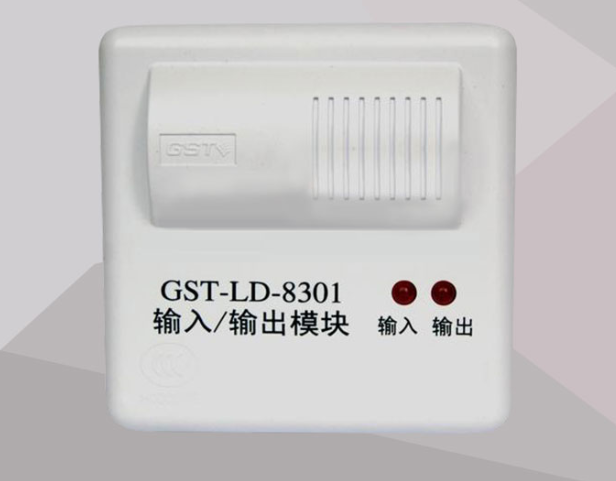

Модуль ввода/вывода GST-LD-8301 служит расширенным интерфейсом управления на основе шины, тщательно изготовленным для оборудования с двумя действиями.Это включает в себя опасные системы, такие как двухэтапные огнеупорные двери затвора, водяные насосы и выхлопные вентиляторы дыма.Модуль сыграет важную роль в обеспечении точного расположения дверей огня, что позволяет контролировать на разных уровнях - от верхнего до среднего и среднего до нижнего положения.Его адаптивность заслуживает внимания;Он может работать как два отдельных модуля GST-LD-8301, значительно повышая эксплуатационную гибкость в сложных настройках.

В фактических сценариях надежность контрольных интерфейсов является доминирующей.Например, в условиях высокого давления, таких как коммерческие здания или промышленные объекты, способность быстро и точно управлять дверцами огненного затвора может решительно повлиять на результаты безопасности.Понимания из нескольких установок показывают, что интеграция таких модулей приводит к заметному улучшению времени ответа во время чрезвычайных ситуаций, тем самым усиливая общие протоколы безопасности на месте.

Модуль ввода/вывода GST-LD-8303 может похвастаться двумя непрерывными кодированными адресами, вмещая максимум 242 кода.Эта функциональность позволяет модулю получать команды для двух отдельных действий от контроллера, предлагая два выхода управления и два входа подтверждения.Работая на нормально открытом сигнале переключателя после активации, он передает этот сигнал контроллеру через шину сцепления, запускает сигналы тревоги и отображая адрес устройства действия.В случае сбоя модуля контроллер запрограммирован на создание тревоги, а также указывает на конкретный номер модуля, обеспечивая немедленную осведомленность о любых осложнениях.Наличие двух пар нормально открытых и обычно закрытых контактов, в дополнение к двум активным выходам, еще больше усиливает возможности модуля.Кроме того, он включает обнаружение линий как для ввода, так и для вывода, что является динамичным для сохранения целостности работы.

Технические спецификации

Основные спецификации	Подробности
Рабочее напряжение	Напряжение автобуса: автобус 24 В
	Напряжение питания: DC24V
Контролировать ток	Ток шины: ≤1ma
	Ток питания: ≤6 мА
Эксплуатационный ток	Ток шины: ≤4 мА
	Ток питания: ≤35 мА
Проволочная система	Подключитесь к контроллеру с помощью неполярного сигнала два шины и подключиться с источником питания DC24V, используя неполярную питание два автобусы.
Выходная емкость	DC24V/1A (сумма максимальной выходной емкости Две группы - DC24V/1A).
Режим управления выводом	Пульс, уровень (реле обычно открывается/обычно закрыто пассив контактный выход;Время вытягивания реле составляет 10 с, когда начинается пульс).
Заводская настройка	Двухсторонний метод инспекции открытых линий.
Операционная среда	Температура: -10 ℃～+55 ℃
	Относительная влажность: ≤95% (без конденсации)
Уровень защиты оболочки	IP30
Общие измерения	110 мм × 86 мм × 43 мм (с нижней оболочкой).

Детали проводки

В мире проводки для модулей, обозначенных как статус «Обычно открытая линия проверки», вдумчивый подход включает в себя соединение терминального резистора 4,7 кОм параллельно в конце входной линии модуля, в частности, на терминале наиболее далеко от модуля.Это тщательное размещение служит для стабилизации сигнала, в то же время эффективно уменьшая помехи шума.Такие меры могут значительно укрепить надежность системы, позволяя ей работать с большей уверенностью.Для модулей, настроенных на статус «Обычно закрытая линия проверки», рекомендуется установка резистора для завершения 4,7 кОм последовательно на той же клемме.Эта настройка играет динамическую роль в сохранении целостности цепи, гарантируя, что система предсказуемо работает в различных условиях работы.

При оценке выходной фазы модуля целесообразно подключить резистор терминала 4,7 кОм параллельно с диодом IN4007 последовательно.Эта конфигурация выполняет две основные функции: резистор гарантирует соответствующее завершение сигнала, в то время как диод действует как защита от потенциальной обратной полярности, что в противном случае может привести к повреждению цепи.Вдумчивая интеграция этих компонентов демонстрирует тонкое понимание динамики цепи и необходимость защитных мер в электронных конструкциях.

Практический опыт в этой области показывает, что тщательное внимание к деталям в конфигурациях проводки может предотвратить много общих проблем, включая деградацию сигнала и сбой оборудования.Например, технические специалисты часто наблюдают, что неспособность должным образом прекратить линии может привести к неустойчивому поведению системы.Это подчеркивает ценность соблюдения устоявшейся практики, которая не только способствует более плавной операции, но также способствует долговечности оборудования.
