Процедуры службы прерывания (ISRS) во встроенных системах: концепции, важность и дизайн

В встроенных системах и вычислениях процедуры обслуживания прерываний (ISRS) играют роль в обеспечении немедленно критических задач, не замедляя общую производительность системы.ISR являются ключом к управлению прерыванием аппаратного обеспечения, сигналами, которые требуют немедленного внимания процессора, и позволяют системам поддерживать реагирование даже в требовательных средах.В этой статье будет рассмотрено, что такое ISR, как они работают, и лучшие практики для разработки эффективных ISR для повышения производительности системы.

Каталог

Что такое рутина обслуживания прерываний (ISR)?

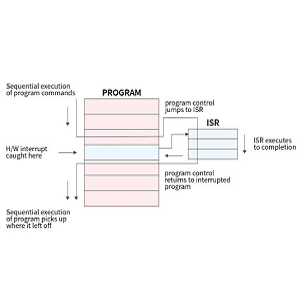

Подпрограмма службы прерывания (ISR) - это специальная функция или подпрограмма, предназначенная для обработки аппаратных прерываний.Прерывания происходят, когда внешнее событие требует немедленного внимания от процессора, что заставляет его временно приостановить свою текущую задачу и прыгать в ISR, чтобы управлять новым событием.Например, прерывания могут быть запускаются путем переполнения таймера, изменений ввода датчика и ввода пользователя с периферийных устройств (например, нажатия кнопок).Как только прерывание обрабатывается ISR, процессор возобновляет свою первоначальную задачу, откуда оно осталось.Этот беспрепятственный переход хорош для систем времени, гарантируя, что критические события расставляются при приоритете при минимизации задержек в общем рабочем процессе системы.

Роль регистра ISR в обработке прерываний

Важным компонентом управления прерыванием является регистр ISR, который отслеживает обработанные в настоящее время уровни прерываний, и те, которые были временно выделены из-за более высоких приоритетных событий.Вот как работает процесс подробно:

Прерывание вызвано: ЦП, выполняя задачу, получает сигнал прерывания от аппаратного устройства (например, переполнение таймера или изменение датчика).

Сохранение контекста:Чтобы обеспечить целостность системы, ЦП сохраняет свой текущий контекст, сохраняя значения ключевых регистров.Это позволяет процессору возобновить свою предыдущую задачу после завершения ISR, не теряя данных.

Исполнение ISR: ЦП прыгает на подпрограмму службы прерывания, назначенную подпрограмму, которая управляет событием.ISR обрабатывает такие задачи, как данные датчика чтения, обработка пользовательского ввода или облегчение связи с периферийным устройством.

Планирование задач: Как только ISR завершится, планировщик задачи системы определяет, какую задачу выполнить дальше.В среде упреждающего ядра наиболее приоритетная задача, которая готова к запуску, будет выполнена немедленно.

Почему ISRS важна?

Процедуры обслуживания прерывания (ISRS) являются важным механизмом во встроенных системах, которые позволяют ЦП быстро реагировать на асинхронные события, события, которые происходят вне обычного потока программы.Без ISRS система должна была бы полагаться на постоянный опрос, чтобы проверить эти события, процесс, который является неэффективным и подверженным задержкам.Обеспечивая немедленные ответы на критические сигналы, ISR улучшают производительность и надежность встроенных систем, особенно в чувствительных во времени приложениях.Например, в автомобильных системах прерывания играют роль в таких функциях безопасности, как развертывание подушек безопасности и противоположные тормозные системы (ABS), где любая задержка в прерывах обработки может привести к опасным для жизни результатам.В промышленной автоматизации прерывания гарантируют, что механизм может мгновенно реагировать на изменения датчиков или входов, предотвращая аварии или дорогостоящий ущерб оборудованию.Аналогичным образом, в медицинских устройствах, таких как вентиляторы или сердечные мониторы, своевременная обработка прерываний может быть разницей между жизнью и смертью, обеспечивая работу критических систем без задержки.

Проектирование эффективных ISRS

Чтобы максимизировать производительность и отзывчивость системы, ISR должны быть тщательно разработаны.Эффективная реализация подпрограммы с прерыванием (ISR) отлично подходит для обеспечения надежного, быстрого и эффективного поведения встроенной системы.Вот несколько лучших практик, которые нужно следовать при внедрении ISR в встроенных системах для достижения оптимальной производительности.

Держите ISRS коротко и быстро

Самое важное правило для написания ISR - сохранить их как можно более короткие и быстрое.В то время как ISR выполняется, процессор не может обрабатывать другие задачи, поэтому длинные или сложные процедуры могут вызвать задержки в работе системы.Чтобы достичь этого, избегайте выполнения длительных вычислений или вызовы трудоемких функций внутри ISR.Вместо этого сосредоточьтесь на том, чтобы быстро справиться с прерыванием и разгрузить некритические задачи на фоновый процесс или основной программу.Это гарантирует, что ISR остается эффективным и отзывчивым на события.

Минимизировать частоту прерывания

Чрезмерное количество прерываний может перегрузить процессор, что приведет к шторму прерывания, где система тратит больше времени на переработку времени, чем выполнение основных задач программы.Это ухудшает общую производительность системы.Чтобы уменьшить частоту прерываний, реализуйте аппаратное обеспечение, деберуя для механических переключателей, чтобы предотвратить ложные триггеры, вызванные шумом или отскакивающими сигналами.Кроме того, регулируйте интервалы таймера, чтобы гарантировать, что периодические таймеры не генерируют чрезмерные прерывания, которые могут препятствовать работе системы.

Расставить приоритеты прерываний

В встроенных системах с несколькими прерывами необходимо назначить соответствующие уровни приоритетов, чтобы убедиться, что наиболее важные события обрабатываются первыми.Большинство современных микроконтроллеров оснащен вложенным контроллером векторных прерываний (NVIC), который позволяет устанавливать уровни приоритетов для различных прерываний.Расстанавливая приоритеты прерываний, вы можете предотвратить задержку задач с более низким приоритетом или критически важными для миссионерских функций.Этот подход гарантирует, что высокоприоритетные прерывания всегда обрабатываются быстро.

Защитите общие ресурсы

Когда ISR и основная программа обмениваются ресурсами, такими как переменные, аппаратные регистры или буферы памяти, существует риск повреждения гонки или повреждения данных, если доступ не управляется должным образом.Это может привести к непредсказуемому поведению или сбоям системы.Чтобы предотвратить конфликты, используйте механизмы синхронизации, такие как разделы или семафоры для управления доступом к общим ресурсам.В качестве альтернативы, временно отключить прерывания при доступе к общим ресурсам, чтобы гарантировать, что основная программа не прерывается во время операции.

ISR в автомобильной системе подушек безопасности

Давайте рассмотрим практическое пример процедуры обслуживания прерывания (ISR) в системе автомобильной подушки безопасности.Когда происходит автомобильная авария, датчики обнаруживают внезапное замедление и сразу же запускают прерывание в блок управления подушкой безопасности (ACU).ISR для этого прерывания выполняет несколько задач: он считывает данные датчика, чтобы подтвердить событие сбоя, вычисляет соответствующее время для развертывания подушки безопасности и запускает механизм развертывания подушки безопасности.Весь этот процесс должен быть завершен в течение миллисекундов, чтобы обеспечить развертывание подушки безопасности в нужный момент для защиты пассажиров автомобиля.Если ISR плохо спроектирован или займет слишком много времени для выполнения, подушка безопасности может развернуться слишком поздно, что приведет к катастрофическим последствиям.Следовательно, эффективность и скорость ISR великолепны в обеспечении безопасности и эффективности системы подушек безопасности.

Усовершенствованные методы управления прерыванием

В более сложных системах оптимизация производительности и эффективности процедур обслуживания прерываний (ISRS) становится важной, особенно во времени приложений.Чтобы достичь этого, вы можете реализовать различные методы управления прерыванием, которые снижают задержку, более эффективно определяют задачи и минимизируют общее влияние на производительность системы.Ниже приведены три ключевые методы, обычно используемые в передовых системах для улучшения обработки прерываний.

Вложенные прерывания

Вложенные прерывания позволяют прерываниям с более высоким приоритетом предотвратить выполнение ISR с более низким приоритетом, гарантируя, что события обрабатываются без промедления.В базовой системе прерывания, как только ISR запускается, все остальные прерывания отключены до завершения текущего ISR.Этот подход может привести к задержкам в реагировании на более высокие приоритетные события, если ISR с более низким приоритетом уже находится в процессе.Включая вложенные прерывания, система может приостановить более низкую приоритетную ISR, обрабатывать более срочное прерывание, а затем возобновить начальный ISR после выполнения задачи с более высокой приоритетом.Этот метод улучшает отзывчивость системы, особенно в сценариях, где чувствительные ко времени события происходят непредсказуемо и должны быть приоритетными.Например, в автомобильной системе датчика, обнаруживающее внезапное замедление во время аварии, должно быть приоритетом в отношении менее критических прерываний, таких как диагностика двигателя.Тем не менее, внедрение вложенных прерываний требует тщательного дизайна, чтобы избежать таких проблем, как приоритетная инверсия, где задачи с более низким приоритетом блокируют более высокие приоритетные задачи из-за неправильной обработки.

Прерывать векторные таблицы

Векторные таблицы прерывания обеспечивают структурированный способ управления несколькими типами прерываний, используя таблицу для быстрого определения местоположения соответствующего ISR для каждого конкретного события прерывания.В более простых системах процессору, возможно, придется искать список возможных прерываний, чтобы определить, какой ISR выполнить, что может ввести ненужные задержки.Таблица вектора прерывания устраняет эту неэффективность путем отображения каждого типа прерывания непосредственно с соответствующим ISR через предопределенную таблицу, хранящуюся в памяти.Когда происходит прерывание, система может немедленно ссылаться на таблицу, чтобы перейти к соответствующему ISR, снижая задержку и улучшая общую производительность.Этот метод полезен в системах с многочисленными периферийными устройствами, где необходимо быстро и эффективно обрабатывать множественные прерывания из различных источников.Например, в микроконтроллере, управляющем системой автомобильной подушки безопасности, могут быть прерывания датчиков сбоя, датчиков ремней безопасности и диагностических оповещений.Таблица вектора прерывания гарантирует, что каждое из этих прерываний направляется в правильный ISR без ненужных задержек обработки.

Обработка отложенного прерывания

Обработка отложенного прерывания включает в себя разделение процесса обработки прерываний на две части: критическое время, которое работает в пределах ISR, и некритический раздел, который можно отложить на фоновый процесс.Этот метод ценен в системах, где ISR должны выполнять как можно быстрее, чтобы избежать блокирования других прерываний.ISR выполняет только самые срочные задачи, такие как данные датчика чтения или признание сигнала прерывания перед выходом.Некритические задачи, такие как данные журнала или выполнение подробных вычислений, отложены в отдельном фоновом процессе, который работает, когда система простоя или менее занята.Этот подход сводит к минимуму время, проведенное внутри ISR, уменьшает общую задержку прерывания и гарантирует, что система остается реагировать на новые прерывания.Например, в системе Automotive подушки безопасности ISR может немедленно обрабатывать обнаружение сбоев и запустить развертывание подушек безопасности, в то время как регистрация данных о событии или выполнение диагностики системы откладывается в фоновой задаче с более низким приоритетом.Тем не менее, обращение с отложенным прерыванием требует тщательного планирования задач, чтобы обеспечить своевременное выполнение отложенных задач и не накапливаться, что потенциально вызывает задержки системы.
