ТАБЛИЦА ВЕКТОРНЫХ ТОРГОВОЙ ПРЕДЛОЖЕНИЕ: Архитектура, управление и приложения

В этом руководстве исследует таблица векторов прерывания, компонент компьютерной архитектуры, которая соединяет аппаратные прерывания с ответами на программное обеспечение.Понимая, как управляются прерываниями, мы видим, как системы плавно выполняют задачи, от обычных операций до чрезвычайных ситуаций.Мы рассмотрим, как прошлые методы формируют текущую практику и как эти механизмы влияют на производительность и надежность современных вычислений.Присоединяйтесь к нам, пока мы раскрываем важность этой темы как в теории, так и в приложениях.

Каталог

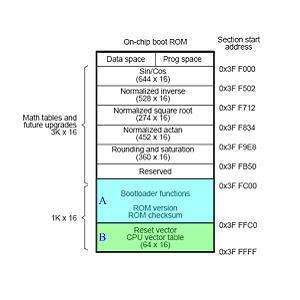

Перерыв векторной таблицы

Понимание идентификации источников прерывания важно для определения адреса входа соответствующей подпрограммы службы прерывания, обычно известного как вектор прерывания.На ПК/AT Architecture этому процессу помогает генерировать код идентификации прерывания, называемый номером типа прерывания, который может происходить из различных источников, таких как непосредственно кодируется в инструкцию или автоматически генерируется ЦП.Во время процедуры отклика прерывания программируемый контроллер прерываний 8259A (PIC) обеспечивает число типа прерывания, соответствующее прерыванию с наибольшим приоритетом, требующим немедленного внимания.Эта приоритетность гарантирует, что срочные задачи получают своевременное обслуживание, отражая более широкий принцип эффективного распределения ресурсов в проектировании системы.Математические отношения, регулирующие этот процесс, являются простыми: номер типа прерывания, умноженный на четыре выхода на начальный адрес вектора прерывания, из которого следующие четыре блока хранения предоставляют точку входа в подпрограмму службы прерывания.Этот структурированный подход не только повышает эффективность обработки прерываний, но и показывает важность систематической организации в вычислениях.На практике понимание этих отношений неоценимо для отладки и оптимизации, поскольку отслеживание векторов прерывания может помочь раскрыть узкие места или неэффективность в рутинах обслуживания.Современные архитектуры операционной системы часто включают аналогичные принципы приоритетов задач и управления прерыванием, подчеркивая их роль в поддержании эффективности системы.Сложности таблицы векторов прерываний подчеркивают динамическое взаимодействие между оборудованием и программным обеспечением в управлении системными ресурсами, выявляя вдумчивый дизайн для создания отзывчивых и надежных вычислительных сред.

Введение

Точка входа для программы обслуживания прерывания замысловато определяется комбинацией смещения и базового значения сегмента.Каждый вектор прерываний занимает 4 байта памяти, отражая значительный аспект того, как архитектура 8086 искусно управляет как оборудованием, так и программными прерываниями.Таблица вектора прерывания, которая находится в самой низкой 1 кб из системной памяти 8086, служит репозиторием.Он хранит 256 векторов прерываний, тщательно организованные в порядке возрастания на основе номера типа прерывания.

Во время прерывания ЦП принимает роль в определении местоположения соответствующего вектора прерывания в этой таблице.Это определение руководствуется номером типа прерывания, полученного из цепи интерфейса.Такой процесс не только демонстрирует эффективность архитектуры ЦП, но и подчеркивает хорошо структурированный механизм обработки прерываний.Извлечение вектора прерывания дает ЦП для плавно перенаправления программы плавно поток на соответствующую процедуру обслуживания прерывания, гарантируя, что система быстро реагирует на различные события.

Понимание нюансов этого процесса может быть значительно обогащено с учетом практических применений.Например, возможность быстрого доступа и выполнения процедур службы прерывания может означать разницу между успехом и сбоем.Конструкция таблицы векторов прерываний облегчает систематический метод управления несколькими типами прерываний, который особенно хорош в средах, где время и надежность имеют значительный вес.

Зависимость архитектуры от определенного смещения и базового значения сегмента иллюстрирует более широкий принцип в информатике: равновесие между структурой и гибкостью.Это равновесие резонирует с темами в разработке программного обеспечения, где четко определенные интерфейсы и протоколы способствуют разработке более обслуживаемых и масштабируемых систем.Анализ того, как 8086 Управляет прерываниями, позволяет проводить параллели с современными системами, которые продолжают расти в сложности и возможностях, но все же опираются на принципы, установленные десятилетия назад.

Таблица вектора прерывания архитектуры 80x86

Архитектура 80x86 замысловато организует все векторы прерываний в обозначенной области памяти, образуя то, что называется таблицей векторов прерывания.Эта таблица систематически расположена на основе номеров типов прерывания, эффективно выступая в качестве каталога адресов входа для подпрограммы службы прерывания (ISRS).Эта таблица не является фиксированной сущностью, она обладает способностью динамически изменена на уровне операционной системы, что приводит к существенным различиям в различных системах.Эта неотъемлемая гибкость подчеркивает способность архитектуры адаптироваться к множеству рабочих требований и конфигураций аппаратного обеспечения.

Основная функция таблицы векторов прерывания заключается в том, чтобы обеспечить эффективное управление прерывами, которые используются для обработки асинхронных событий.Каждая запись в таблице соответствует определенному типу прерывания, позволяя ЦП быстро идентифицировать соответствующий ISR, когда возникает прерывание.Этот механизм важен для поддержания реакции системы, особенно в сценариях, где несколько процессов или потоков соперничают за ресурсами процессора.

Возможность динамически обновлять таблицу векторов прерывания является ключевой функцией, которая помогает операционным системам повысить производительность и более эффективно управлять ресурсами.Например, когда добавляется новое устройство, операционная система может обновить таблицу с помощью новых обработчиков прерываний, не требуя перезагрузки системы.Эта гибкость отражает растущий акцент на современных вычислениях на адаптивность и масштабируемость.

Остановки Intel 32 номера прерываний (от 0x00 до 0x1f) для защищенного режима ЦП, который обрабатывает события систем, такие как ошибки разделителя, или допустимый доступ к памяти.В Linux системные прерывания начинаются с 0x20, удерживая их отдельно от зарезервированных прерываний.Это разделение подчеркивает важность структурированного подхода к управлению прерывами.Например, прерывание сброса для чипа 8259 является хорошей частью системы обработки прерываний Linux, помогая операционной системе эффективно восстанавливаться после ошибок.
