Введение в системы управления: работа, типы и приложения

Вы используете системы управления всякий раз, когда машина автоматически поддерживает стабильное значение, например температуру, скорость или уровень.В этой статье объясняется, что такое система управления, как ее части работают вместе и как обратная связь обеспечивает правильность выходных данных.Также вы увидите основные типы систем и то, как они ведут себя в работе.Включены общие способы использования, преимущества и ограничения.

Каталог

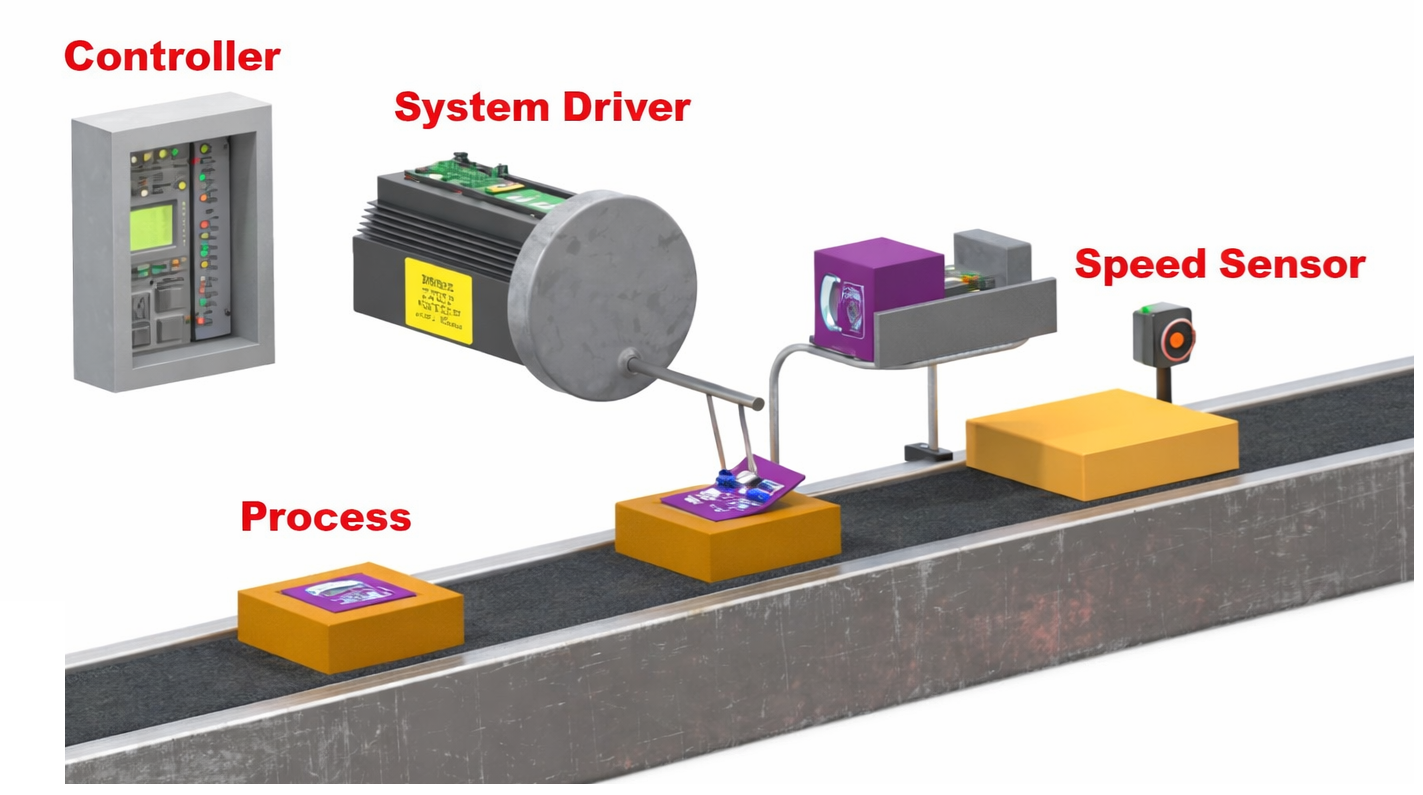

Рисунок 1. Пример системы управления

Что такое система управления?

Система управления – это система, которая удерживает измеренное значение близко к желаемому целевому значению.Его цель — автоматически регулировать процесс, чтобы результат оставался правильным даже при изменении условий.Например, комнатный термостат поддерживает температуру около заданного уровня, а автомобильный круиз-контроль поддерживает выбранную скорость автомобиля.Контроллер уровня резервуара для воды также поддерживает высоту воды на выбранной отметке.Проще говоря, система управления постоянно проверяет и корректирует переменную, чтобы она соответствовала требуемому значению.

Основные элементы системы управления

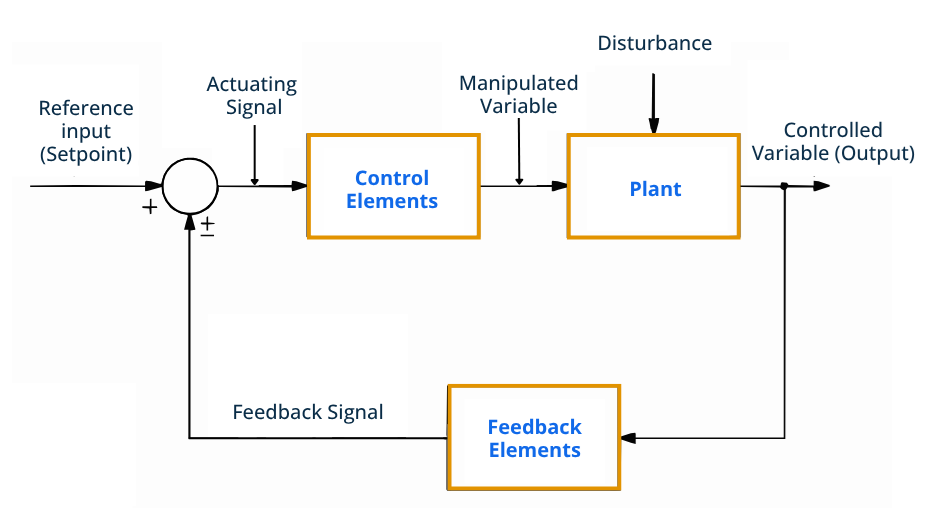

Рисунок 2. Блок-схема системы управления

Система управления состоит из нескольких стандартных частей, каждая из которых выполняет определенную задачу.

• Опорный вход (уставка)

Это желаемое значение, которое система пытается поддерживать.Он представляет выбранное целевое состояние.Система всегда сравнивает фактическое значение с этим эталоном.

• Управляющий сигнал

Это сигнал, полученный после сравнения желаемого и фактического значений.Он показывает, насколько необходима корректировка.Сигнал подготавливает систему к коррекции.

• Элементы управления

Эти части управляют процессом принятия решений.Они определяют корректирующие действия на основе полученного сигнала.Результаты этого этапа подготавливают процесс к корректировке.

• Управляемая переменная

Это регулируемое количество, направляемое в процесс.Изменение этого значения влияет на конечный результат.Это переменная, которую система может напрямую изменять.

• Завод

Растение – это управляемый процесс.Он производит окончательное выходное значение.Система стремится поддерживать этот результат на желаемом уровне.

• Беспокойство

Это нежелательное изменение, влияющее на процесс.Это может отодвинуть выходной сигнал от желаемого значения.Система должна это компенсировать.

• Управляемая переменная (выход)

Это фактически измеренный результат процесса.Он показывает текущее состояние системы.Цель состоит в том, чтобы сохранить его равным эталонному входу.

• Элементы обратной связи

Они измеряют выходные данные и отправляют информацию обратно для проверки.Они обеспечивают систему текущим состоянием.Это позволяет определить поправку.

• Сигнал обратной связи

Это возвращаемая информация о выходном значении.Он отражает состояние процесса.Система использует его для сравнения.

Принцип работы системы управления

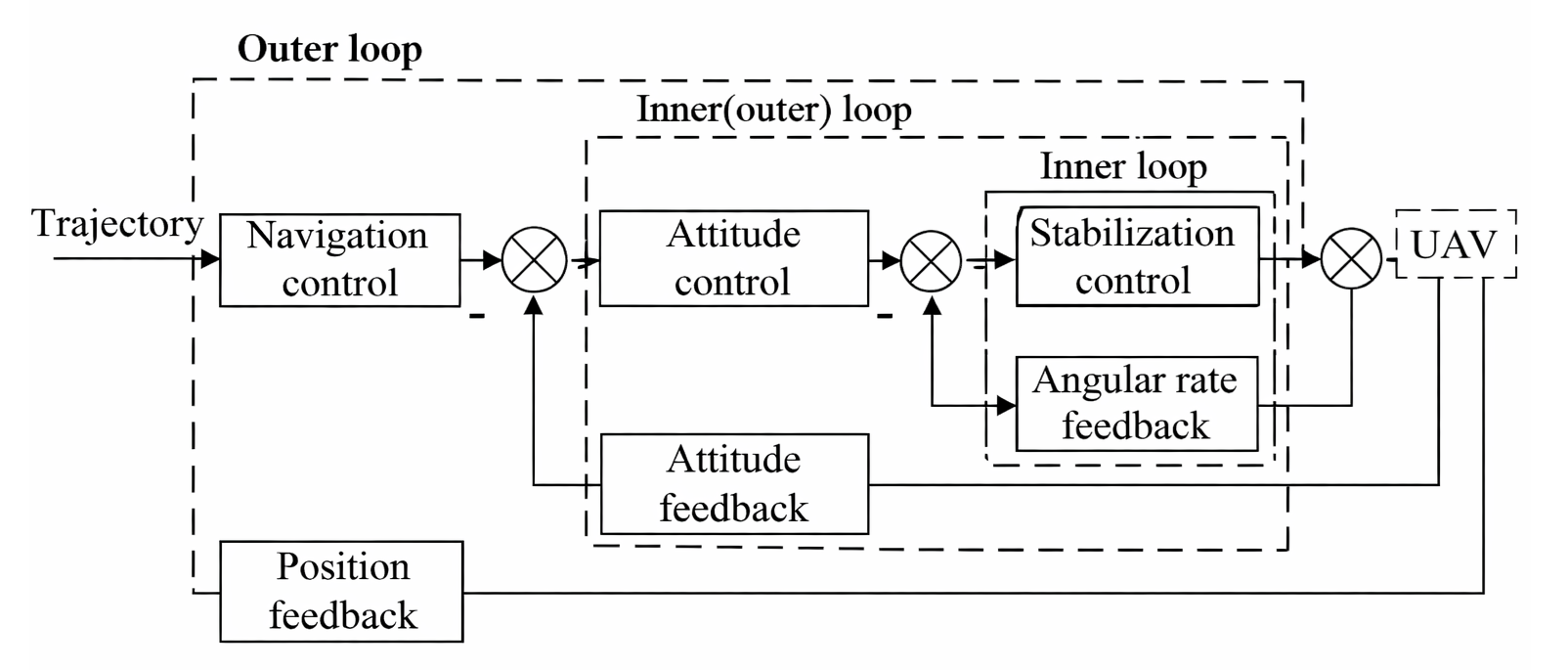

Рисунок 3. Принцип работы системы управления

Принцип работы системы управления начинается с подачи в систему желаемого входного значения.Затем система сравнивает это значение с фактическим выходным значением.Разница между ними называется сигналом ошибки.Если ошибка существует, система генерирует корректирующий сигнал.Эта коррекция корректирует процесс, чтобы уменьшить ошибку.Выходной сигнал изменяется и постоянно проверяется снова.Цикл повторяется до тех пор, пока выходные данные не будут точно соответствовать желаемому значению.

Характеристики систем управления

Системы управления оцениваются на основе того, насколько хорошо они работают во время работы.Эти характеристики описывают качество и надежность реакции системы.

Характеристики	Описание
Стабильность	Выходные данные не расходиться;возвращается к устойчивому значению после возмущения
Точность	Итоговая ошибка ≤ ±2–5% от заданного значения
Точность	Выход отклонение ≤ ±1% при одном и том же входном сигнале
Время ответа	Начальный реакция происходит в пределах измеренного времени задержки (td)
Время подъема	Время от 10% до 90% от конечной стоимости
Время урегулирования	Входит и остается в пределах диапазона ±2%
Перерегулирование	Пик превышает окончательная стоимость в % суммы
Стационарный Ошибка	Константа смещение, оставшееся после стабилизации
Чувствительность	ΔВыход/ ΔКоэффициент изменения параметра
Надежность	Поддерживает работа несмотря на изменение помех
Пропускная способность	Действует эффективно до частоты среза до −3 дБ
Повторяемость	Тот же ввод производит тот же результат в пределах допуска
Надежность	Действует безотказная работа за номинальное время работы (MTBF)
Демпфирование	Колебания затухание определяется коэффициентом затухания ζ
Скорость Ответ	Общее время до достичь стабильного состояния

Типы систем управления

Системы управления классифицируются в зависимости от того, как они обрабатывают информацию, сигналы и поведение реагирования.Они сгруппированы в соответствии с использованием обратной связи, формой сигнала и математическим поведением.

Разомкнутая система управления

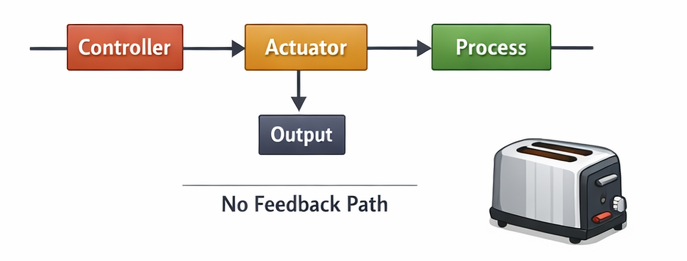

Рисунок 4. Схема системы управления с разомкнутым контуром.

Система управления с разомкнутым контуром — это система, в которой выходной сигнал не влияет на управляющее действие.Система отправляет команду и предполагает, что результат правильный, не проверяя его.Поскольку отсутствует канал обратной связи, он не может автоматически исправлять ошибки или помехи.Производительность зависит главным образом от правильной калибровки и условий эксплуатации.Эти системы просты, недороги и просты в проектировании.Однако изменения нагрузки или окружающей среды могут повлиять на конечный результат.Общие примеры включают таймер электрического тостера, таймер стиральной машины и фиксированный таймер полива.

Система управления с замкнутым контуром

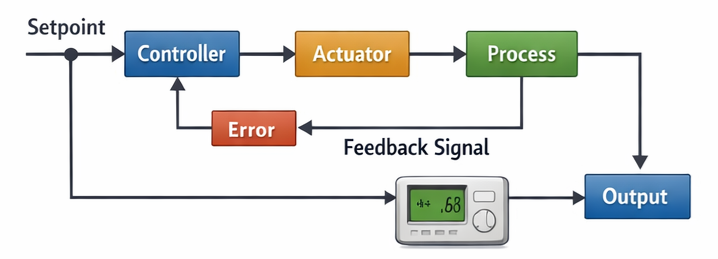

Рисунок 5. Схема системы управления с обратной связью.

Система управления с обратной связью — это система, которая использует обратную связь для автоматической регулировки своего выхода.Система измеряет результат и сравнивает его с желаемым значением.Если появляется разница, применяется коррекция для уменьшения ошибки.Эта непрерывная регулировка обеспечивает точную и стабильную работу даже при изменении условий.Системы с замкнутым контуром обеспечивают лучшую точность и надежность, чем системы с разомкнутым контуром.Они широко используются в современных приложениях автоматического управления.Типичные примеры включают контроль температуры кондиционера, круиз-контроль автомобиля и автоматические регуляторы напряжения.

Система непрерывного управления

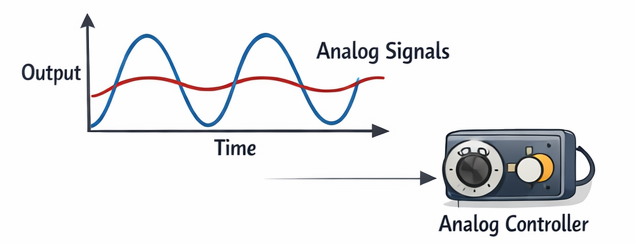

Рисунок 6. Непрерывный (аналоговый) управляющий сигнал

Система непрерывного управления обрабатывает сигналы, которые плавно изменяются во времени.Ввод и вывод существуют в каждый момент времени без перерыва.Эти системы обычно работают с аналоговыми электрическими или механическими сигналами.Поскольку сигналы непрерывны, реакция также плавная и естественная.Системы непрерывного времени обычно встречаются в традиционных аналоговых контроллерах.Они подходят для физических процессов, требующих немедленной реакции.Примеры включают аналоговые регуляторы скорости, регулятор громкости аудиоусилителя и контроль положения гидравлического клапана.

Дискретно-временная система управления

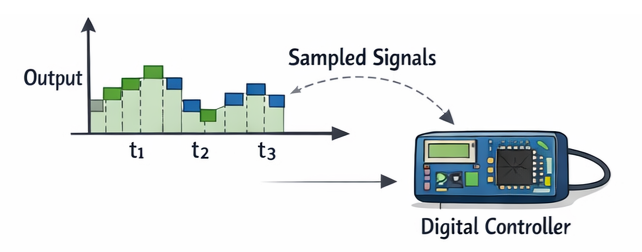

Рисунок 7. Дискретный (цифровой) управляющий сигнал

Система управления с дискретным временем работает с использованием дискретизированных сигналов данных.Система проверяет и обновляет значения только через определенные промежутки времени.Эти сигналы обычно обрабатываются цифровыми контроллерами или микропроцессорами.Выходные данные изменяются шаг за шагом, а не постоянно.Такие системы допускают программируемую работу и гибкую настройку.Они широко используются в современном электронном и компьютерном управлении.Примеры включают контроль температуры на основе микроконтроллера, цифровой контроль скорости двигателя и термостаты для умного дома.

Линейная система управления

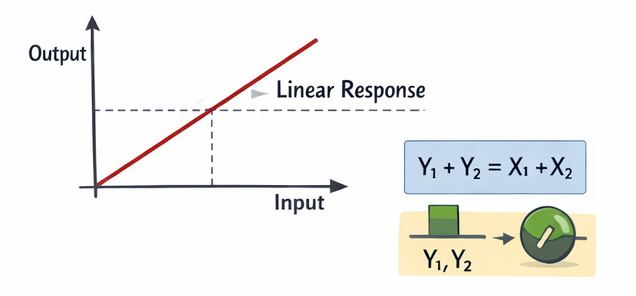

Рисунок 8. Взаимосвязь ввода-вывода линейной системы

Линейная система управления следует пропорциональному соотношению между входом и выходом.Если входные данные удваиваются, выходные данные также удваиваются при тех же условиях.Эти системы удовлетворяют принципу суперпозиции, согласно которому объединенные входные данные производят объединенные выходные данные.Линейное поведение обеспечивает предсказуемый и простой математический анализ.Большинство теоретических проектов управления для простоты предполагают линейную работу.Линейные модели помогают разрабатывать стабильные и точные системы.Примеры включают электронные усилители со слабым сигналом и области управления двигателем с низкой нагрузкой.

Нелинейная система управления

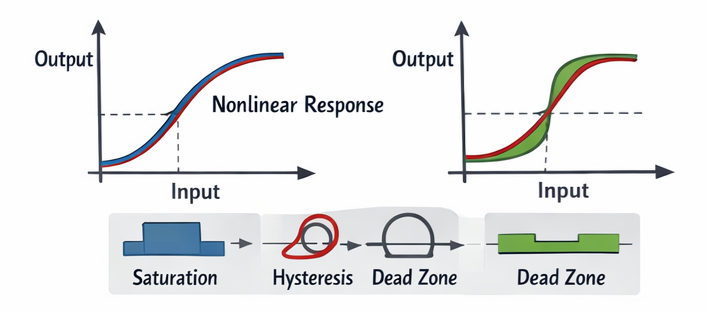

Рисунок 9. Характеристики отклика нелинейной системы

Нелинейная система управления имеет выходной сигнал, не пропорциональный входному.Реакция меняется в зависимости от рабочего диапазона или условий.Небольшие изменения на входе могут привести к большим изменениям на выходе или к их полному отсутствию изменений.Часто возникают такие эффекты, как насыщение, гистерезис и мертвые зоны.Эти системы сложнее анализировать, но они более точно представляют физические процессы.Многие системы естественным образом ведут себя нелинейно.Примеры включают ограничения движения роботизированной руки, поведение магнитного привода и управление потоком клапана в крайних положениях.

Преимущества и недостатки систем управления

Системы управления улучшают согласованность и сокращают ручные усилия, но также усложняют работу и увеличивают стоимость.

Преимущества систем управления

• Во время работы система поддерживает выходной сигнал близким к требуемому значению.

• Операторам не нужно постоянно настраивать оборудование вручную.

• Машины могут работать долгие часы без частых остановок.

• Система автоматически корректирует изменения условий.

• Статус работы можно проверить с панели или удаленного дисплея.

Недостатки систем управления

• Стоимость установки выше, чем у простых ручных систем.

• Для настройки и обслуживания необходимы квалифицированные рабочие.

• Датчики и электронные компоненты со временем могут выйти из строя.

• Поиск причины проблем может занять больше времени.

• Система зависит от стабильного электропитания.

Применение систем управления

Системы управления используются как в промышленной автоматизации, так и в бытовом оборудовании для автоматического поддержания правильной работы.

1. Промышленное производство

Производственные машины поддерживают постоянные размеры и качество продукции.Автоматизированные сборочные линии используют регулирование для обеспечения повторяемости.Это уменьшает количество отходов и повышает эффективность.

2. Регулирование температуры

Отопительное и охлаждающее оборудование поддерживает комфортные условия окружающей среды.Здания полагаются на автоматическую регулировку для стабилизации климата в помещении.Это повышает энергоэффективность и комфорт.

3. Транспортные системы

Транспортные средства используют контроль скорости и устойчивости для более плавной работы.Современные автомобили оснащены круиз-контролем и системами тяги.Они повышают безопасность вождения и производительность.

4. Энергетические системы

Электрические сети регулируют уровни напряжения и частоты.Генераторы регулируют выходную мощность в соответствии с потребностями нагрузки.Это обеспечивает стабильное электроснабжение.

5. Робототехника и автоматизация

Роботы выполняют задачи точного позиционирования и движения.Автоматизированные машины работают непрерывно с высокой точностью.Это обеспечивает передовое производство.

6. Медицинское оборудование

Устройства поддерживают контролируемые рабочие условия во время лечения.Оборудование для мониторинга удерживает значения в безопасных пределах.Это повышает безопасность и надежность пациентов.

7. Бытовая техника

Повседневные устройства автоматически управляют настройками работы.Стиральные машины и холодильники поддерживают надлежащие условия эксплуатации.Это упрощает повседневные задачи.

8. Аэрокосмические системы

Самолеты и дроны поддерживают стабильные условия полета.Автоматическое наведение сохраняет правильную ориентацию и высоту.Это обеспечивает надежную навигацию.

Система управления vs автоматизация vs встроенные системы

Эти технологии тесно связаны между собой, но служат разным инженерным целям в современной электронной и промышленной продукции.

Особенность	Контроль Система	Автоматизация	Встроенный Система
Основное внимание	Регулирование переменные	Процесс исполнение	Устройство операция
Цель	Поддерживать желаемое значение	Выполнять задания автоматически	Запуск посвященный функции
Область применения	Конкретный поведение процесса	Весь рабочий процесс	Одинокий устройство продукта
Решение Возможность	На основе измеренные значения	На основе программированная логика	На основе прошивка
Обратная связь Использование	Часто требуется	Необязательно	Необязательно
Тип оборудования	Датчики и приводы	Машины и контролеры	Микроконтроллер доска
Роль программного обеспечения	Расчет и исправление	Секвенирование и координация	Устройство логика управления
Тип ответа	Непрерывный корректировка	Задача исполнение	Функциональная работа
Размер системы	От маленького до средний	От среднего до большой	Очень маленький
Гибкость	Умеренный	Высокий	Ограниченный
Время Требование	Высокий	Умеренный	Высокий
Приложение Уровень	Уровень процесса	Уровень завода	Уровень продукта
Пример	Температура контроль	Фабрика производственная линия	Умные часы
Интеграция	Часть автоматизация	Содержит системы управления	Поддерживает оба

Заключение

Системы управления поддерживают стабильность, постоянно сравнивая фактический результат с целевым значением и исправляя любые ошибки.Их производительность зависит от основных элементов, таких как обратная связь, действия контроллера и контролируемый процесс.Различные классификации определяют, как обрабатываются сигналы и насколько точно система реагирует на помехи.Благодаря этим возможностям системы управления широко применяются в промышленности, транспорте, энергетике, медицинских приборах и бытовом оборудовании.
