Comporator LM339N: PINOout, спецификации и таблица данных

В статье обсуждается компаратор LM339N, фокусируясь на его работе, приложениях и преимуществах в электронных схемах.Он объясняет, как LM339N определяет более высокое значение двух напряжений и выводит двоичный сигнал, что делает его ценным компонентом для процессов принятия решений в электронике.В статье также подчеркивается универсальность LM339N как в отдельных, так и в операциях с двойным питанием, его эффективным энергопотреблением и его практическим применением в различных технологических и промышленных условиях.

Каталог

Обзор LM339N

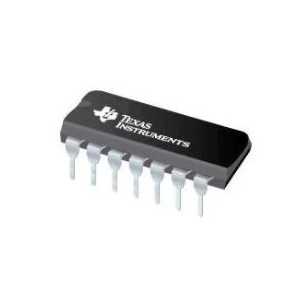

А LM339N является универсальным компаратором четырехлетнего напряжения, идеально подходит как для отдельных, так и для операций с двойным питанием, без особых усилий адаптируется через широкий дифференциал напряжения от 2 В до 36 В.Это обеспечивается путем поддержания VCC на уровне 1,5 В выше входного напряжения общего режима.Его способность эффективно управлять энергопотреблением в различных напряжениях питания повышает его привлекательность.Более того, выходы с открытым корпусом включают проводные и соединения, значительно расширяя диапазон потенциальных приложений.

Специфика дизайна делает LM339N уникальной адаптацией для приложений для одного и двойного снабжения, обеспечивая гибкость в различных условиях.В системах регулирования, где стабильность и точность ценятся, такие как промышленная автоматизация или телекоммуникации, компараторы напряжений, такие как LM339N, выполняют важную функцию.Эти домены извлекают выгоду из способности компонента обрабатывать существенные сдвиги напряжения без потери стабильности.В сценариях, приоритетных системах стабильности систем, устойчивое энергопотребление LM339N обеспечивает непоколебимую производительность на фоне колебаний напряжения.

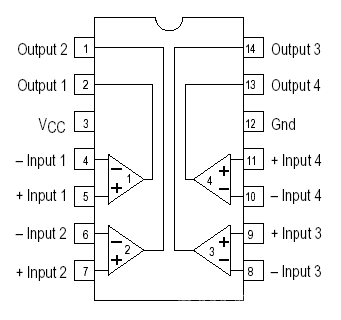

LM339N Конфигурация PIN -конфигурации

Штифт №	Название вывода	Описание
1	1Out	Выходной вывод компаратора 1
2	2out	Выходной вывод компаратора 2
3	Венчурной	Снабжение
4	2in-	Отрицательный входной штифт компаратора 2
5	2in+	Положительный входной штифт компаратора 2
6	1in-	Отрицательный входной штифт компаратора 1
7	1in+	Положительный входной штифт компаратора 1
8	3in-	Отрицательный входной штифт компаратора 3
9	3in+	Положительный входной штифт компаратора 3
10	4in-	Отрицательный входной штифт компаратора 4
11	4in+	Положительный входной штифт компаратора 4
12	Гнездо	Земля
13	4out	Выходной штифт компаратора 4
14	3out	Выходной штифт компаратора 3

LM339N Символ, след и модель CAD

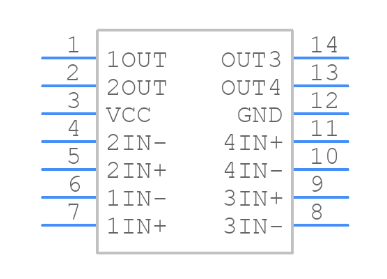

LM339N Символ

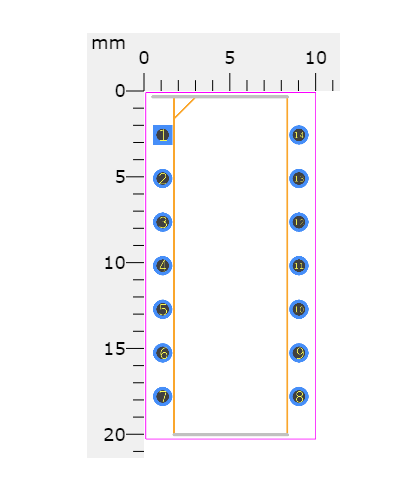

LM339N Footprint

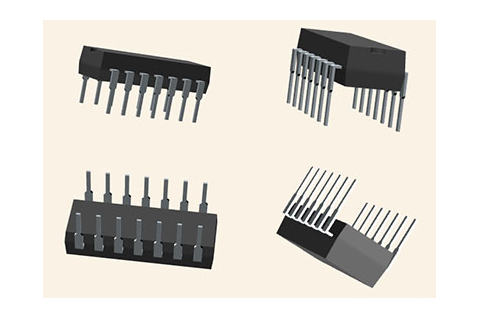

LM339N CAD модель

Особенности LM339N

• Широкий диапазон питания: Поддерживает 2V - 36 В (однопоставка) и 1 В - 18 В (двойное снабжение), что делает его адаптируемым к различным конструкциям схемы.

• Высокая точность: Имеет низкое типичное напряжение смещения 2 мВ, идеально подходящее для применений с высокой точностью, таких как чувствительные системы измерения.

• Низкое энергопотребление: Работает с током питания всего 1,1 мА, подходит для устройств с аккумулятором и энергоэффективными.

• Минимальные ошибки текущих смещений: Входной ток смещения 25NA и ток смещения ± 5NA уменьшает ошибку в схемах точности.

• Обработка высокого входного напряжения: Управляет общим режимом и дифференциальным входным напряжением вплоть до напряжения питания, обеспечивая стабильность в отношении входных колебаний.

• Совместимость логической схемы: Работает с TTL, DTL, ECL, MOS и CMOS, упрощая интеграцию по цифровым системам и снижение потребности в дополнительных компонентах.

LM339N Технические спецификации

Тип	Параметр
Статический ток на канал Макс.(MA)	0,5
Выходной ток мин.(MA)	6
Время отклика (от низкого до высокого) (мкс)	0,3
Минимальное рабочее напряжение (v)	2
Максимальное рабочее напряжение (V)	30
Распространенный диапазон входного напряжения (VICR) мин.(V)	-
Диапазон входного напряжения общего мода (VICR) Макс.(V)	3.5
Полномасштабный	Нет
Количество каналов	4
Упаковка/температура (° C)	PDIP-14 /0 ~ 70

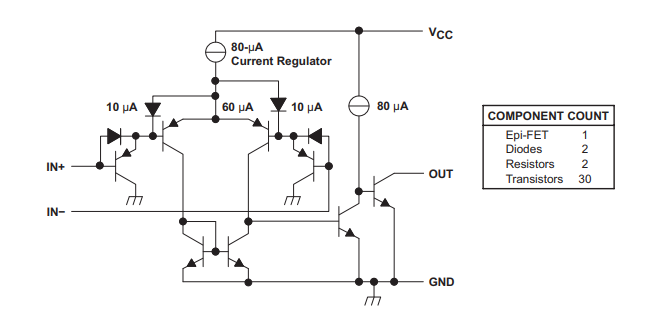

LM339N Функциональная блочная диаграмма

Альтернативы для LM339N

• LM239N

• LM2901N

• LM339M/NOPB

Приложения LM339N

Промышленные системы управления

LM339N является краеугольным камнем в системах промышленной автоматизации и управления.Его основная роль заключается в сравнении уровней напряжения с точностью и запусками действий на основе предопределенных порогов.Например, в производственных процессах LM339N может контролировать выходы датчиков и определять, находятся ли определенные условия, такие как температура, давление или уровни жидкости, находятся в безопасных эксплуатационных пределах.Когда обнаруживается расхождение, IC инициирует корректирующие действия, такие как активация сигналов тревоги, остановка механизма или настройка параметров управления.Его высокий входной импеданс и способность работать при низких напряжениях делают его очень адаптируемым к различным промышленным средам, от крупномасштабных заводов до компактных панелей управления.Обеспечивая стабильную работу даже в жестких условиях, таких как экстремальные температуры или электрический шум, LM339N поддерживает эффективность, безопасность и надежность в операциях.

Автомобильная электроника

В автомобильных приложениях LM339N служит ключевым компонентом для мониторинга и управления несколькими системами, которые хороши как для производительности, так и для безопасности.Например, в системах управления двигателями он помогает контролировать данные датчиков, такие как уровень кислорода, температура двигателя и положение дроссельной заслонки, обеспечивая эффективную работу двигателя и в безопасных пределах.Он также отлично подходит для систем освещения, управления фарами, внутренним освещением и индикаторными сигналами.LM339N играет роль в механизмах безопасности, таких как системы развертывания подушек безопасности и антиблокировочные тормозные системы (ABS), где точное сравнение напряжений для обнаружения потенциальных проблем или активации спасательных ответов. Его надежный дизайн и надежность делают его доверенным выбором для автомобильного проектированияСистемы, которые должны выдержать суровость постоянного движения, вибраций и колеблющихся температур.

Информационно -развлекательные средства и кластеры инструментов

Современные транспортные средства полагаются на информационно-развлекательные системы и цифровые панели мониторинга для обеспечения бесшовного и удобного опыта вождения.LM339N играет важную роль в этих системах, повышая точность и отзывчивость обработки данных в информационно -развлекательных единицах и кластерах приборов.В мультимедийных системах он помогает управлять входами из различных источников, таких как сенсорные экраны, голосовые команды и аудио/видеосигналы, обеспечивая плавные переходы и надежную работу.В кластерах панели панели он способствует точной визуализации информации, такой как скорость, уровни топлива, состояние двигателя и данные навигации.Включая сравнения напряжений и логические операции, LM339N гарантирует, что эти системы функционируют без лагов или ошибок, улучшая удобство как водителя, так и производительность автомобиля.

Модули управления телом (BCMS)

Модули управления телом являются центральными для управления различными электрическими и электронными функциями внутри транспортного средства, таких как силовые окна, центральная блокировка, регулировка сиденья и внутреннее/внешнее освещение.LM339N глубоко интегрируется в эти модули, действуя как компаратор, который оценивает входные сигналы от переключателей, датчиков или контроллеров.Например, когда драйвер нажимает кнопку, чтобы свернуть окно, LM339N сравнивает входной сигнал с заданными условиями и определяет соответствующий отклик, такой как активация двигателя, чтобы понизить окно.Его способность эффективно работать при низкой мощности и одновременно обрабатывать несколько входов делает его идеальным для этих приложений.Кроме того, его роль в обеспечении безопасного и эффективного распределения энергии по BCM способствует снижению вероятности неисправностей системы, что повышает общую надежность транспортных средств.

Мониторинг источника питания

Поставки питания являются основой любой электронной системы, и их стабильность важна для обеспечения правильного функционирования компонентов.LM339N превосходит в мониторинге линий источника питания, сравнивая уровни входного напряжения с предопределенными безопасными диапазонами.Если напряжение падает ниже или поднимается над этими пределами, IC может вызвать отклик, такой как выключение чувствительных компонентов для предотвращения повреждения, сигнализации оповещения или активации систем резервного копирования.Эта возможность важна в таких приложениях, как непрерывные источники питания (UPS), зарядные устройства аккумулятора и системы возобновляемых источников энергии, где регулирование напряжения для поддержания стабильности и защиты оборудования.Его низкое энергопотребление и широкий диапазон напряжения делают LM339N экономически эффективным и эффективным решением для задач надзора.

Цепи по генераторам

Осцилляторы используются для создания периодических сигналов, которые служат ссылками на время в электронных устройствах.LM339N обычно используется в проектировании точных цепей осцилляторов из -за его способности сравнивать уровни напряжения с исключительной точностью.Например, его можно настроить для создания сигналов квадратных волн для использования в цифровых часах, генераторах сигналов или систем частотной модуляции.Его универсальность также позволяет ему функционировать в схемах таймеров, где необходимы точные интервалы для управления такими процессами, как реле задержки, модуляция ширины импульса (ШИМ) или последовательные операции в цифровых системах.Высокоскоростная работа LM339N и низкое напряжение смещения способствует стабильности и точности этих осцилляторов.

Пиковое обнаружение при обработке сигнала

Обнаружение пикового значения сигнала является функцией во многих приложениях измерения и обработки сигналов.LM339N может эффективно идентифицировать максимальную амплитуду колеблющегося сигнала, сравнивая входные уровни и удерживая пиковое значение для дальнейшего анализа.Эта функция полезна в таких системах, как обработка аудиосигналов, где она помогает идентифицировать самую громкую часть звуковой формы для нормализации объема или профилактики искажения.Аналогичным образом, в оборудовании для испытаний и измерения IC облегчает точные показания, выделяя пиковые значения из шумных или быстро меняющихся сигналов.Его способность эффективно работать как в аналоговых, так и в цифровых системах повышает его полезность в широком диапазоне сценариев обнаружения пиков.

Перевод напряжения на уровне логического уровня

Многие электронные системы состоят из компонентов, работающих на разных уровнях напряжения, что делает трансляцию напряжения для обеспечения совместимости и последовательной производительности.LM339N упрощает этот процесс, сравнивая логические уровни и переводя сигналы между разделами схемы с различными требованиями напряжения.Например, в системе смешанного сигнала, где некоторые компоненты работают при 3,3 В, а другие при 5 В, LM339N гарантирует, что сигналы точно преобразуются без искажения или потери информации.Эта возможность используется в таких системах, как микроконтроллеры, где периферийные устройства и датчики могут работать на разных уровнях напряжения.Предоставляя бесшовный перевод логического уровня, LM339N обеспечивает плавную связь между компонентами и помогает поддерживать общую стабильность системы.

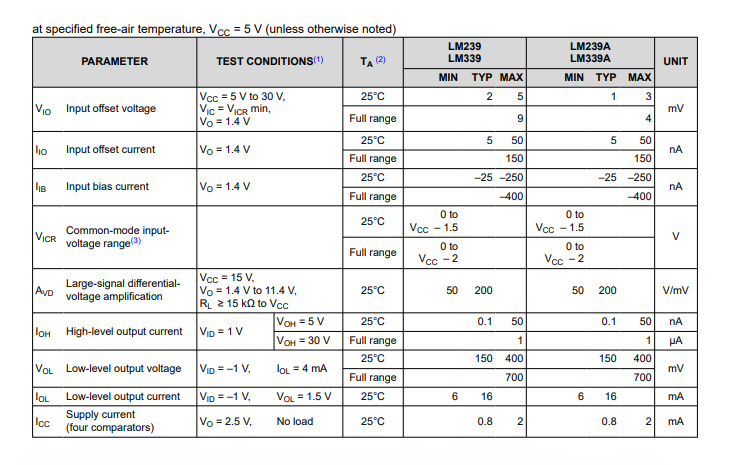

LM339N Электрические характеристики

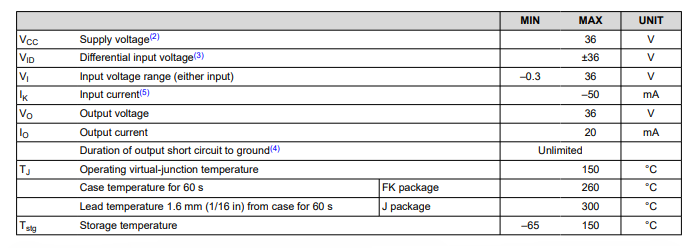

LM339N Абсолютные максимальные оценки

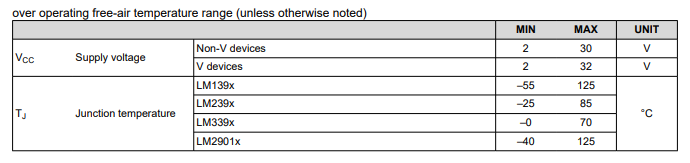

LM339N Рекомендованные условия работы

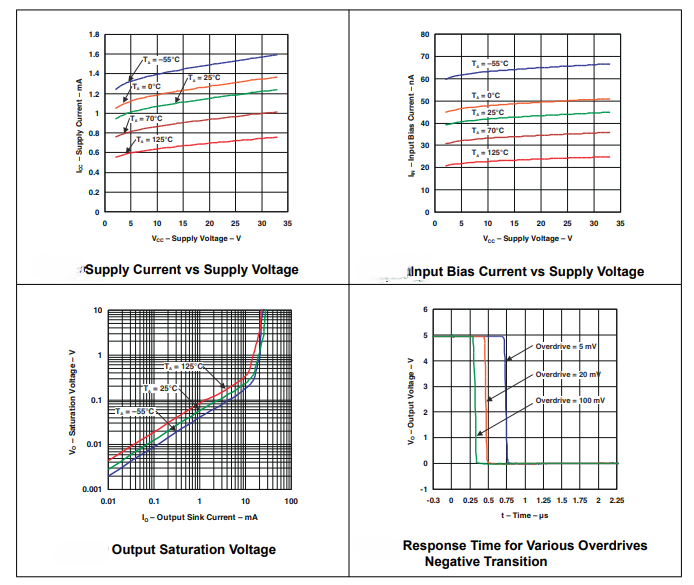

Типичные характеристики производительности LM339N

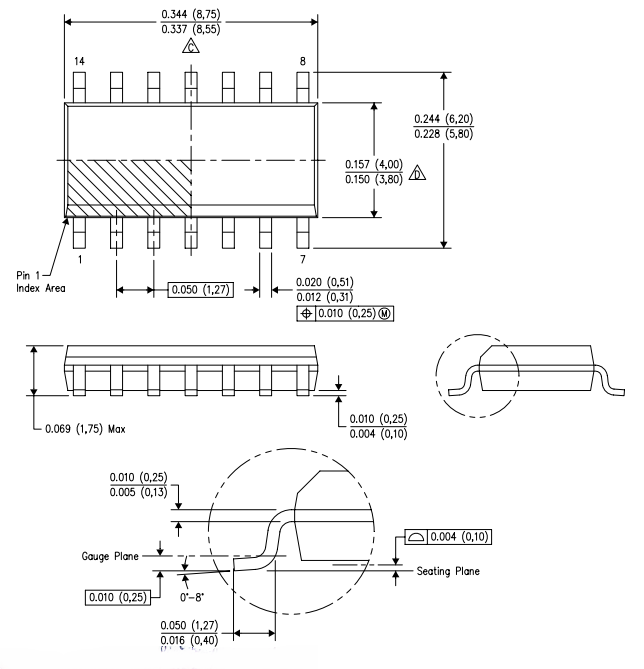

Пакет для LM339N

LM339N Информация производителя

Texas Instruments (TI) - ведущая полупроводниковая компания, в которой работают более 30 000 сотрудников, работающих в 35 странах.После изобретения первой функциональной интегрированной схемы в 1958 году TI сосредоточилась на разработке и производстве аналоговых и встроенных чипов для обработки для таких отраслей, как автомобильная, телекоммуникации и электроника.Глобальный успех TI обусловлен своей квалифицированной рабочей силой, известной как уровень, который сотрудничает, чтобы решить сложные проблемы и обеспечить надежные, передовые продукты.Их работа помогает отраслям удовлетворить развивающиеся технологические требования, формируя при этом инновации, которые влияют на повседневную жизнь.В течение более шести десятилетий TI оставался в авангарде полупроводниковых достижений.Его внимание на инновациях и эффективности позволяет создавать высокопроизводительные продукты, которые расширяют пределы технологии на основе кремния.Благодаря инновациям и сотрудничеству, TI продолжает влиять на отрасли и улучшать то, как люди взаимодействуют с технологиями по всему миру.
