LM3914: Pinout, функции и как она работает?

Интегрированная схема LM3914 выделяется в области электроники для ее способности преобразовать аналоговые уровни напряжения в визуально интуитивно понятный светодиодный дисплей.Эта возможность хороша для приложений, которые требуют четких и точных показаний напряжения, например, в зарядных устройствах и аудиосистемах.Преобразуя аналоговые сигналы в простые светодиодные визуальные эффекты, LM3914 упрощает разработку функций дисплея в электронных устройствах.Эта статья будет углубляться в конфигурацию PIN-кода LM3914, изучить его функциональность и обсудить его широкие приложения, обеспечивая сравнительный анализ с другими ICS, выделяя конкретные преимущества использования этого универсального компонента.

Каталог

Обзор LM3914

А LM3914, адаптируемая монолитная интегрированная цепь, превосходная в преобразовании различных уровней напряжения в яркое представление визуального светодиода.Он может умело управлять до 10 светодиодов и работать в двух разных режимах: Dot Mode, который зажигает по одному светодиоду за раз и режим стержня, который активирует все светодиоды до определенного уровня напряжения.Эти режимы могут быть легко переключены с помощью простой конфигурации PIN -кода, отражая гибкость IC.

Простота переключения между режимами точки и стержней с использованием только одного вывода повышает универсальность LM3914 для различных приложений.В практических сценариях Dot Mode сохраняет энергию, уменьшая активные светодиоды в любой момент, что является желательной чертой в портативных или чувствительных к энергии устройствам.С другой стороны, режим стержня обеспечивает немедленное, всестороннее отображение уровня напряжения, хорошо служащего в контекстах, которые требуют быстрого и интуитивного понимания данных, таких как визуализация аудио в рамках визуализации.

Примечательной характеристикой LM3914 является его встроенная способность управлять светодиодным током без необходимости во внешних резисторах, оптимизации конструкции схемы и минимизации компонентов.Эта функция выгодно в создании компактных и эффективных систем.Требования к низкой мощности схемы, в сочетании с эффективным управлением током светодиода, поддерживают его пригодность для устройств, направленных на сохранение энергии.Использование LM3914 в устройствах с низким энергопотреблением постоянно соответствует энергосберегающим целям, доказывая ее эффективность в сохранении энергии, сохраняя при этом сильную производительность.

LM3914 Конфигурация PIN -конфигурации

LM3914 доступен в двух типах пакетов: 20-контактный PLCC и 18-контактный PDIP.

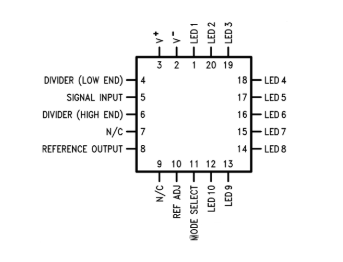

Конфигурация PIN 20-контактного PLCC

PIN -код	Название вывода	Описание
1	Светодиод	Светодиодный вывод драйвера 1
2	V+	Напряжение снабжения
3	V-	Земля
4	Разделитель (нижний конец)	Низкий эталонный вход напряжения
5	Вход сигнала	Вход сигнала
6	Разделитель (высокий конец)	Вход высокого контрольного напряжения
7	Северо -запад	Не подключен
8	Справочный выход	Руководитель напряжения
9	Северо -запад	Не подключен
10	Реф	Регулирование эталонного напряжения
11	Режим выбора	Выбирает режим точки или стержня
12	Светодиод10	Светодиодный вывод драйвера 10
13	Светодиод	Вывод светодиодного драйвера 9
14	LED8	Вывод светодиодного драйвера 8
15	LED7	Светодиодный вывод драйвера 7
16	LED6	Вывод светодиодного драйвера 6
17	Светодиод5	Вывод светодиодного драйвера 5
18	LED4	Светодиодный вывод драйвера 4
19	LED3	Вывод светодиодного драйвера 3
20	Светодиод	Вывод светодиодного драйвера 2

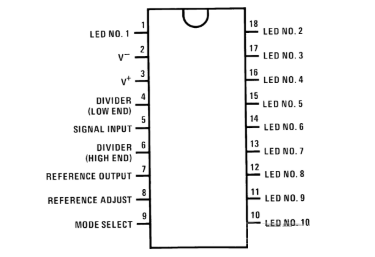

Конфигурация PIN 18-контактного PDIP

PIN -код	Название вывода	Описание
1	Светодиод	Светодиодный вывод драйвера 1
2	V+	Напряжение снабжения
3	V-	Земля
4	Разделитель (нижний конец)	Низкий эталонный вход напряжения
5	Вход сигнала	Вход сигнала
6	Разделитель (высокий конец)	Вход высокого контрольного напряжения
7	Справочный выход	Руководитель напряжения
8	Справочная корректировка	Регулирование эталонного напряжения
9	Режим выбора	Выбирает режим точки или стержня
10	Светодиод10	Светодиодный вывод драйвера 10
11	Светодиод	Вывод светодиодного драйвера 9
12	LED8	Вывод светодиодного драйвера 8
13	LED7	Светодиодный вывод драйвера 7
14	LED6	Вывод светодиодного драйвера 6
15	Светодиод5	Вывод светодиодного драйвера 5
16	LED4	Светодиодный вывод драйвера 4
17	LED3	Вывод светодиодного драйвера 3
18	Светодиод	Вывод светодиодного драйвера 2

Особенности и спецификации LM3914

• Поддерживает режимы дисплея как стержня, так и точки.

• Регулируемая ссылка на напряжение для точных порогов активации светодиодов.

• Программируемый светодиодный ток раковины: от 2 мА -30 мА.

• Управление до 10 светодиодов одновременно.

• Приводит до 100 светодиодов, когда несколько ICS каскад.

• Работает в пределах диапазона напряжения от 3 В до 18 В.

• Доступно в 18-контактных пакетах и ​​PLCC.

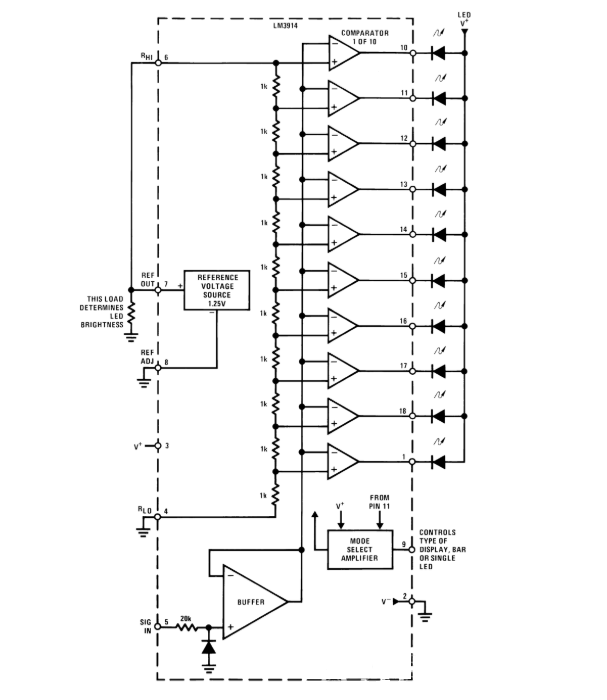

Блок -схема LM3914

Альтернативы LM3914

• LM3916

• CD4511

• MAX7219

• CD4054

Оперативная сложность LM3914

IC LM3914-это светодиодный драйвер, контролируемый аналоговым управлением, предназначенный для управления яркости и активацией до 10 отдельных светодиодов.Его работа основана на входном аналоговом напряжении, которое определяет конкретные светодиоды, которые освещаются вдоль шкалы.В отличие от настройки, которые полагаются на микроконтроллеры, LM3914 предлагает более простой, более простой подход.Это минимизирует необходимость в дополнительных компонентах и ​​устраняет сложность программирования.IC надежно работает в пределах аналогового диапазона напряжений от 3 В до 18 В, что делает его универсальным для различных применений.Регулировка светодиодного тока проста, просто подключите один резистор к контакту 7, чтобы регулировать его по мере необходимости.

LM3914 особенно универсален благодаря своей способности функционировать в двух режимах отображения: режим стержня и режим точки.В режиме стержня несколько светодиодов освещаются одновременно, чтобы представлять уровень ввода, в то время как в режиме точки только один светодиод загорается в любой момент времени.Эта гибкость делает IC подходящим для таких приложений, как визуальная тревога, индикаторы уровня или системы мониторинга, где важно четкое представление изменений в яркости.Для более масштабных проектов LM3914 может быть легко расширен.Подключив несколько ICS последовательно, можно контролировать до 100 светодиодов.Эта масштабируемость расширяет свое использование в сложных системах, требующих расширенных визуальных дисплеев или индикаторов.

Использование LM3914

Начните с подключения 10 светодиодов.Каждый светодиод соответствует определенному уровню напряжения на основе входного сигнала.Вам не нужны отдельные резисторы с ограниченным током, так как IC имеет встроенный ограничитель тока, управляемый через вывод 7. Просто подключите катод (отрицательную сторону) каждого светодиода к соответствующему выходному выводу на IC, в то время как анод (анод (положительная сторона) подключается к подаче +5 В.Выходные контакты IC предназначены для тока тока, позволяя этой настройке эффективно работать без дополнительных компонентов.

Затем предоставьте питание в IC, подключив контакты 2 и 3 к источнику питания.Убедитесь, что напряжение питания на 1,5 В выше, чем самое высокое напряжение, которое будет контролировать IC.Например, если контролируемое напряжение колеблется от 0 В до 5 В, напряжение питания должно быть не менее 6,5 В.Правильное управление питанием гарантирует, что IC и светодиоды работают без проблем.

Отрегулируйте эталонные напряжения в соответствии с диапазоном входных сигналов.Подключите PIN 4, который устанавливает низкое опорное напряжение, к 0 В, и контакт 6, который устанавливает высокое опорное напряжение, до 5 В.Эти соединения позволяют IC интерпретировать входные сигналы в желаемом диапазоне.Затем подключите входной аналоговый сигнал к контакту 5. Этот сигнал определяет, сколько светодиодов зажигает, поскольку IC сравнивает входное напряжение с его внутренними эталонными уровнями и активирует соответствующее количество светодиодов, чтобы указать напряжение.

LM3914 поддерживает два режима отображения: режим панели и режим точки.В режиме стержня, где несколько светодиодов освещаются, чтобы сформировать полосу, соответствующую уровню входного напряжения, подключите контакт 9 к контакту 3. Для режима точки, где только один светодиод загорается, чтобы указать конкретный уровень напряжения, оставьте контакт 9 отключен.Выбор соответствующего режима зависит от того, как вы хотите визуально представлять входной сигнал.

Приложения LM3914

Мониторы питания

При использовании в мониторинге источника питания LM3914 обеспечивает точную визуальную обратную связь по уровням напряжения.Он переводит вариации напряжения в легко читаемый светодиодный дисплей, чтобы быстро обнаружить любые колебания.Это особенно используется в приложениях, где электронные компоненты полагаются на стабильный источник питания для правильной работы.Обеспечивая постоянные уровни напряжения, LM3914 помогает предотвратить оборудование неисправностей, продлить срок службы компонентов и поддерживать общую надежность системы.

Автомобильная панель мониторинга

LM3914 является ключевым компонентом в современных автомобильных датчиках, обеспечивающих мониторинг и отображение информации о транспортном средстве.Он может быть настроен для отслеживания и показателей, таких как уровни топлива, температура двигателя или напряжение батареи.Преобразуя данные датчика в четкий визуальный формат, это позволяет водителям с первого взгляда оценивать состояние своего автомобиля.Это гарантирует, что важные показатели легко поняты, что обеспечивает своевременное обслуживание и способствуя более безопасному вождению.

Аудиотеры

LM3914 также широко используется в счетчиках уровня звука, обеспечивая визуальное представление уровней объема звука.Активируя серию светодиодов в ответ на аудиосигналы, схема позволяет контролировать изменения объема с точностью.В зависимости от приложения, дисплей может функционировать в двух режимах: панель дисплея, где несколько светодиодов освещаются одновременно, или точечный дисплей, где за раз активен только один светодиод.Эти счетчики помогают тонко настроить звуки, чтобы избежать искажений, обеспечивая постоянное качество звука в живых выступлениях или записях.

Индикаторы уровня батареи

LM3914 играет центральную роль в разработке индикаторов уровня батареи, где он управляет последовательности светодиодов, чтобы визуально представлять состояние заряда батареи.Каждый светодиод загорается, чтобы указать определенный диапазон уровней заряда, давая немедленное и интуитивно понятное чувство оставшегося срока службы батареи.Эта функция ценна в портативных устройствах, помогая избежать неожиданной потери мощности, предлагая четкий отображение состояния батареи.Упрощая процесс измерения уровней заряда, это улучшает удобство и надежность устройства.

Плюсы и минусы

Плюс

Элегантная прямая прямая проста LM3914 поддерживает Swift -прототипирование и интеграцию в различных приложениях.Сокращая зависимость от многочисленных внешних компонентов, он сокращает возможные точки отказа, повышая надежность.Его способность работать на одном источнике питания увеличивает его практичность в условиях, где двойные принадлежности могут усложнить ситуацию.При работе с проектами, которые определяют приоритеты эффективных и ярких светодиодных дисплеев, LM3914 превосходит, превращая аналоговые сигналы в четкую визуальную обратную связь, способствуя удовлетворенности и эксплуатационной текучести.

Минусы

Тем не менее, важно признать ограничения LM3914.Примечательным ограничением является его фиксированная линейная шкала для светодиодных дисплеев, что может не соответствовать каждому сценарию, особенно тем, кто требует логарифмического масштабирования, чтобы точно изображать данные в течение обширных диапазонов.Наличие нюансированного понимания требований проекта необходимо, прежде чем выбрать LM3914.Хотя его прямой подход хорошо служит для простых реализаций, сложные или более динамические среды могут выиграть от изучения других вариантов, которые предоставляют более тонкий контроль над тем, как ведет себя дисплей.

Сравнение LM3914 и LM3915

Характеристики LM3914 и LM3915

Такие устройства, как LM3914 и LM3915, создан для визуального представления аналоговых напряжений, преуспевают через их отличительные типы выходных данных.LM3914 преобразует входное напряжение в линейный дисплей, что делает его способным для сценариев, где требуются простые измерения напряжения.С другой стороны, LM3915 производит логарифмический вывод, который находит свою нишу в управлении аудиосигналами, хорошо соответствуя изначально логарифмическому характеру слухового восприятия.

Приложения

При выборе подходящего компонента для конкретной задачи важно отражение уникальных требований приложения.Для таких реализаций, как индикаторы уровня батареи или другие системы мониторинга напряжения, линейная шкала LM3914 предлагает большее удобство.Его прямая способность поддается легко понятному отображению уровней напряжения.Напротив, для аудио-центрированных приложений логарифмический дисплей LM3915 может значительно улучшить этот опыт.Учитывая, что аудиосигналы часто охватывают обширный динамизм, такую ​​шкалу, подобную шкале LM3915, которая эмулирует нелинейное восприятие уха интенсивности звука, обеспечивает более богатую интерпретацию и понимание.

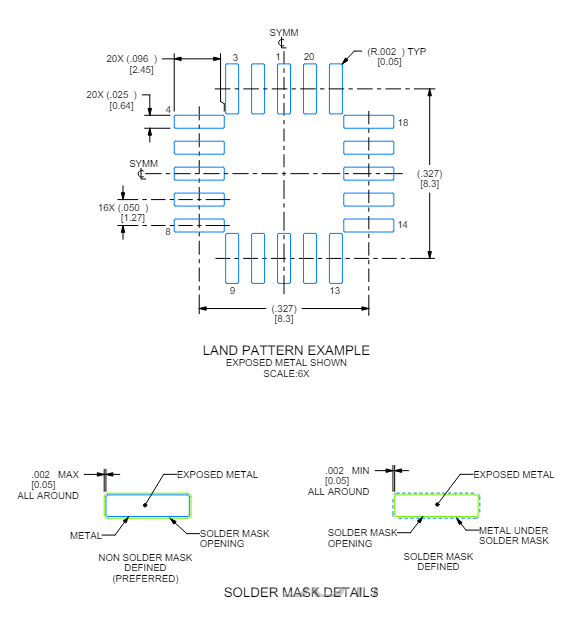

Пакет для LM3914

LM3914 Информация производителя

Texas Instruments является пионером в полупроводниковом производстве, воплощая приверженность превосходному качеству с LM3914.Этот продукт, известный своими постоянными показателями, тесно связан с точными требованиями различных приложений.Их сложные производственные процедуры гарантируют, что каждая подразделение соответствует самым высоким ожиданиям.Texas Instruments обеспечивает поддержку, которая выходит за рамки простого физического продукта, характеризующегося подробными таблицами данных, сопровождающими LM3914.Эти документы упрощают процесс интеграции в разнообразные электронные макеты, предлагая понимание за пределами стандартных спецификаций.

Заключение

LM3914 - это надежный и универсальный IC, предназначенный для преобразования аналоговых напряжений в интуитивные светодиодные дисплеи.Его простота, гибкость в режимах точек и стержня и возможность управления до 10 светодиодов делают его идеальным для таких приложений, как индикаторы уровня батареи, мониторы питания и аудиотеры.Благодаря эффективному дизайну и адаптивности LM3914 продолжает оставаться предпочтительным выбором для создания четких и эффективных визуальных дисплеев напряжения в широком диапазоне электронных систем.
