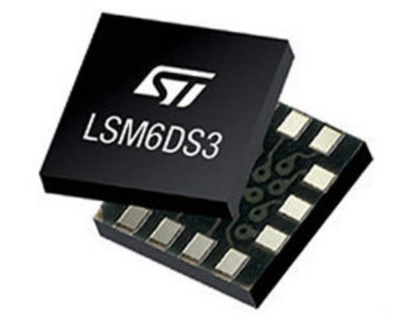

LSM6DS3 Sensor IMU: комплексная распина

В этой статье мы копаем в универсальном датчике LSM6DS3, компактном устройстве, которое объединяет 3-осевой цифровой акселерометр и гироскоп, который идеально подходит для приложений, требующих точного отслеживания движения и низкого энергопотребления.Это также охватывает таблицу данных датчика, конфигурацию PIN -кода и разнообразное использование, предлагая практические идеи, чтобы помочь максимизировать его возможности.Благодаря расширенным функциям, разработанным для дополненной реальности, навигационных систем и устройств IoT, LSM6DS3 спроектирован для повышения эффективности проектирования и обеспечения надежной производительности по потребительской электронике и промышленным приложениям.Читайте дальше, чтобы изучить его технические преимущества, потенциальные приложения и то, как это может повысить ваш опыт посредством надежного обнаружения движения с высоким разрешением.

Каталог

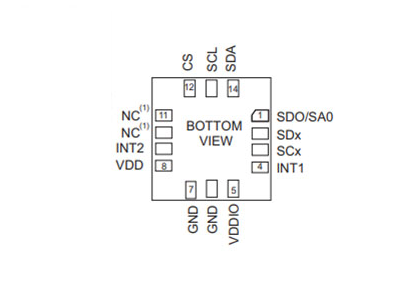

Конфигурации PIN

Приколоть#	Имя	Функция режима 1	Режим 2 функция
1	SDO/SA0	SPI 4-проводной интерфейс серийные данные (SDO)	SPI 4-проводной интерфейс серийные данные (SDO)
		I²C Наименьшая значительная часть адреса устройства (SA0)	I²C Наименьшая значительная часть адреса устройства (SA0)
2	SDX	Подключиться к Vddio или GND	I²C Serial Data Master (MSDA)
3	Scx	Подключиться к Vddio или GND	I²C Serial Clock Master (MSCL)
4	Int1	Программируемое прерывание 1
5	Vddio (1)	Питания для выводов ввода/вывода
6	Гнездо	0 v Поставка
7	Гнездо	0 v Поставка
8	VDD (2)	Источник питания
9	Int2	Программируемое прерывание 2 (Данные Int2y включить (DEN))	Программируемое прерывание 2 (Data Int2y Data Insable (deny))
			I²C Master внешний синхронизационный сигнал (MDRDY)
10	NC (3)	Оставить не связанный
11	NC (3)	Оставить не связанный
12	CS	Выбор режима I²C/SPI	Выбор режима I²C/SPI
		(1: SPI Idle Mode / I²C включена; 0: SPI Режим связи / I²C отключен)	(1: SPI Idle Mode / I²C включена; 0: SPI Режим связи / I²C отключен)
13	SCL	I²C Serial Clock (SCL)	I²C Serial Clock (SCL)
		SPI Serial Port Clock (SPC)	SPI Serial Port Clock (SPC)
14	SDA	I²C Serial Data (SDA)	I²C Serial Data (SDA)
		Ввод последовательных данных SPI (SDI)	Ввод последовательных данных SPI (SDI)
		3-проводные интерфейсные серийные данные (SDO)	3-проводные интерфейсные серийные данные (SDO)

LSM6DS3 модели дизайна

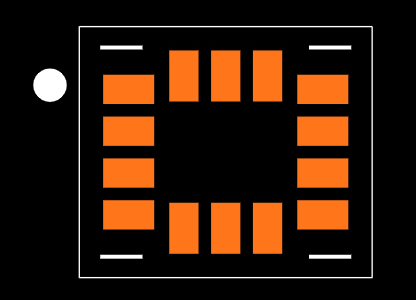

Дизайн следа

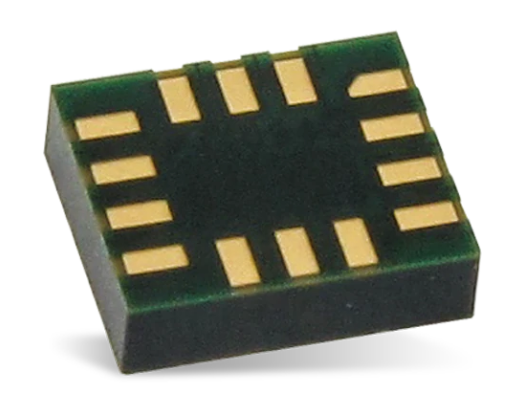

3D Структурная модель

Обзор LSM6DS3

А LSM6DS3 является универсальным трехмерным цифровым акселерометром и гироскопом, который ценится за потребление всего 1,25 мА.Его максимальная выходная скорость передачи данных 1,6 кГц поддерживает приложения с точными требованиями движения, в основном обращающихся к тем, кто ищет тщательные возможности отслеживания.Благодаря фокусировке с низкой мощностью устройство расширяет долговечность аккумулятора и поддерживает непрерывную работу.Этот аспект значительно приносит пользу таким устройствам, как носимые устройства и мобильные гаджеты, где вы ищете более длительные периоды деятельности перед перезарядкой.Датчик объединяет усовершенствованное обнаружение движения, повышая как ваше взаимодействие, так и общую функцию устройства.Работая в непрерывном режиме с низкой мощностью, он плавно отслеживает движения, позволяя процветать приложениям, таким как отслеживание фитнеса и распознавание жестов.Это приводит к более глубокому пониманию того, как технологии действуют как союзник в области личного здоровья и повседневной жизни.

Технические спецификации

Вот таблица, обобщающая технические характеристики, атрибуты и параметры Stmicroelectronics LSM6DS3TR, наряду с информацией о статусе жизненного цикла и сопоставимых компонентах.

Тип	Параметр
Статус жизненного цикла	Активный (последний обновлен: 7 месяцев назад)
Время выполнения завода	16 недель
Контакт	Золото
Устанавливать	Поверхностное крепление
Монтажный тип	Поверхностное крепление
Пакет / корпус	14-VFLGA модуль
Количество булавок	14
Рабочая температура	-40 ° C ~ 85 ° C TA
Упаковка	Вырезать ленту (CT)
Ряд	inemo
Код JESD-609	E4
Статус частично	Активный
Уровень чувствительности влаги (MSL)	3 (168 часов)
Количество терминаций	14
Код ECCN	Ear99
HTS -код	8542.39.00.01
Терминальная позиция	НИЖНИЙ
Терминальная форма	Приклад
Количество функций	1
Напряжение снабжения	1,8 В.
Терминал	0,5 мм
Базовый номер детали	LSM6D
Вывод типа	I2c, spi
Максимальное напряжение снабжения	3,6 В.
Мин напряжения питания	1,62 В.
Аналоговый IC - другой тип	Аналоговая схема
Тип датчика	Акселерометр, гироскоп, температура, 6 оси
Высота	860 мкм
Длина	3 мм
Ширина	2,5 мм
Достичь SVHC	Нет SVHC
Статус ROHS	ROHS3 соответствует
Свободно привести	Свободно привести

Ключевые характеристики LSM6DS3

Особенность	Подробности
Энергопотребление	0,9 млн. Лет в обычном режиме комбо;1,25 мА в комбо Высокопроизводительный режим до 1,6 кГц
«Всегда на» опыт	Низкое энергопотребление как для акселерометра, так и для Гироскоп
Умный Фиф	До 8 кбайт на основе набора функций
Совместимость Android	Соответствие Android K и L
Магнитные датчики коррекции	Жесткое, мягкое гладение для внешнего магнитного датчика исправления
Акселерометр Полный масштаб	± 2/± 4/± 8/± 16 г.
Гироскоп Полный масштаб	± 125/± 250/± 500/± 1000/± 2000 дБ
Аналоговое напряжение питания	1,71 В до 3,6 В
Независимая поставка iOS	1,62 В.
След	Компактный: 2,5 мм х 3 мм х 0,83 мм
Интерфейс	SPI/I2C с синхронизацией данных основного процессора
Встроенный датчик температуры	Да
Согласие	Ecopack®, Rohs и «зеленый» соответствует

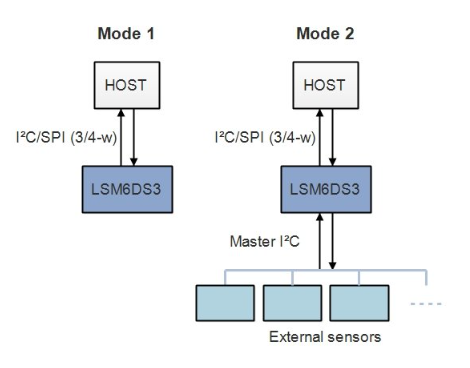

Параметры соединения для LSM6DS3

Расширенные применения LSM6DS3

Педометры и стойкие счетчики

В широко распространенном использовании в педометрах и шагах, высокая точность LSM6DS3 в обнаружении движения преобразует обычные действия, отслеживая личное исследование фитнеса.Точный подсчет шага, переплетающийся в повседневную жизнь, часто служит тихим мотиватором, поощряя вас к устойчивому ритму в ваших упражнениях.Точная корректировка чувствительности датчика значительно повышает точность устройства, что делает каждый шаг к личным целям.

Обнаружение движения и наклона

В игре и виртуальной реальности, нюансированное обнаружение движения и наклона повышает путешествие пользователя.Датчик отражает самые тонкие движения, делая игровой процесс захватывающим и интуитивно понятным.Помимо игр, эти возможности также сияют в стабилизации изображения и дополненной реальности, создавая взаимодействия, которые резонируют с плавностью и отзывчивостью.

Внутренняя навигация

В больших зданиях, где GPS колеблется, LSM6DS3 предлагает надежного компаньона для внутренней навигации.Он помогает определить местоположения в растягивающихся торговых центрах и шумных аэропортах, что обеспечивает отсутствие навигации.В розничной торговле эта технология обогащает путешествие клиента, предоставляя услуги, основанные на местоположении, которые являются точными и управляемыми.

Обнаружение нажатия

Современные интеллектуальные устройства охватывают обнаружение нажатия, совершенствуя ваш опыт с помощью интуитивного контроля жестов.Датчик превосходен в распознавании сложных шаблонов TAP, открывая инновации в ваших интерфейсах.Вы можете использовать эту возможность, создавая ярлычные функции, которые упрощают задачи - с фотографий с ответами на вызовы - с элегантностью, которая кажется почти инстинктивной.

IoT устройства

В IoT Ecosystems интеграция LSM6DS3 усиливает сбор данных и обработку данных, способствуя инициативам с интеллектуальными технологиями.Его роль в системах автоматизации домашней автоматизации - это в основном преобразующая, оптимизируя потребление энергии и поддерживает безопасность путем обнаружения движения.Анализ моделей движения позволяет создавать адаптивные и отзывчивые среды, позволяя технологии легко смешиваться с домашней жизнью.

Управление питанием для портативных устройств

Руковочные устройства процветают при эффективном потреблении энергии.LSM6DS3 активно управляет мощностью, обнаруживая циклы сна и пробуждения с изысканной точностью, обеспечивая долговечность батареи и удовлетворяя ваши ожидания.Он выращивает бесшовное устройство устройства, где аккумуляторные проблемы исчезают в фоновом режиме.

Мониторинг вибрации

В промышленных условиях мониторинг вибрации становится необходимой практикой, прогнозируя механические сбои и помогая профилактическому уходу.Точность датчика в определении сдвигов вибрации означает, что обслуживание может быть выполнено активно, минимизируя время простоя и управление в направлении пиковой эффективности.

Обнаружение свободного падения

Ноутбуки и смартфоны, оснащенные свободным патроном обнаружения, получают защитное преимущество в защите чувствительных компонентов.LSM6DS3 проницательно различают события свободного падения, инициируя защитные протоколы.Вы можете наслаждаться душевным спокойствием, так как риск повреждения во время непредвиденных падений сводится к минимуму, расширяя долговечность устройства.

6D Ориентационное зондирование

В робототехнике и беспилотниках значение 6D -ориентационного зондирования непревзойдено - это обеспечивает стабильность и точность навигации.Богатый поток данных от LSM6DS3 усиливает системы управления, способствуя роботизированной экспертизе.Он закладывает основу для прорывов в сложных и надежных роботизированных технологиях.

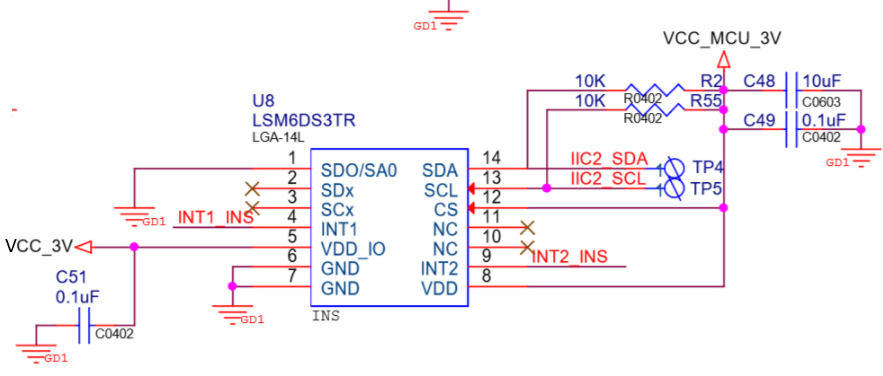

LSM6DS3 Схема

Альтернативы датчику LSM6DS3

Часть	Сравнивать	Производители	Категория	Описание
LSM6DS3TR	Текущая часть	Stmicroelectronics	Датчики ускорения	inemo инерционный модуль цифровой выход 1,8 В/2,5 В/3,3 В 14pin LGA T/R.
LSM6DS3	LSM6DS3TR VS LSM6DS3	Stmicroelectronics	Датчики ускорения	inemo инерционный модуль цифровой выход 1,8 В/2,5 В/3,3 В 14pin LGA
LSM303DLCTR	LSM6DS3TR VS LSM303DLCTR	Stmicroelectronics	Датчики ускорения	IMU'S - Инерционные измерения модуль Inemo 3D SIP -модуль От 2,4 В до 3,6 В IO 1,8 В
LSM303DLC	LSM6DS3TR против LSM303DLC	Stmicroelectronics	Датчики ускорения	Stmicroelectronics LSM303DLC MEMS Модуль, Три-ось Гироскоп, тройной акселерометр, 2G, 4G, 8G, 16G, LGA, 28

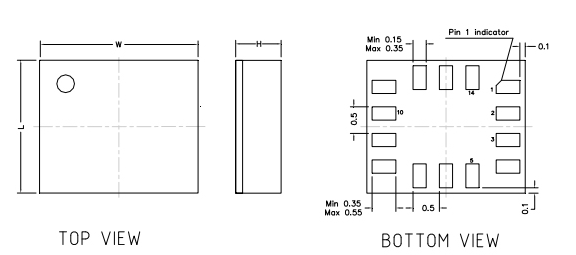

Упаковка

Производитель понимания

Stmicroelectronics является ключевым игроком в полупроводниковом секторе, известном своими расширенными решениями в этой области.Компания демонстрирует опыт в таких областях, как кремниевые инновации, интеграция системы и производственные возможности.Эти сильные стороны помещают его на переднем крае современных технологий системы на чипе (SOC), которые используются для сегодняшней технической конвергенции.STMICROELECTRONICS посвящена повышению производительности чипов при одновременном снижении потребления энергии и затрат.Их текущие исследовательские инициативы подчеркивают важность миниатюризации и улучшенного использования энергии, удовлетворяя динамические потребности развивающихся рынков.

Доминирующая для эволюции технологий SOC, эффективная системная интеграция - это то, где STMicroelectronics действительно сияет.Сотрудничество с техническими гигантами и академическими учреждениями способствует инновациям, обеспечивая готовые решения для рынка и соответствуют тенденциям потребителей и отрасли.Этот подход не только ускоряет разработку, но и сохраняет актуальные предложения продукта.Производственные способности Stmicroelectronics отмечены впечатляющими масштабными и передовыми технологиями.Компания инвестирует в передовые средства, гарантируя, что производственные процессы эффективны и адаптируются.Их способность быстро масштабировать производство для удовлетворения потребностей отрасли позволяет им оставаться конкурентоспособными.

DataSheet PDF

LSM6DS3TR Datahates:

LSM6DS3 DataHeet.pdf

Часто задаваемые вопросы [FAQ]

1. Как функционирует датчик LSM6DS3?

LSM6DS3 использует сложный 3D -цифровой акселерометр и гироскоп.Он демонстрирует эффективную производительность с текущим потреблением 1,25 мА и предлагает ODR до 1,6 кГц.С непрерывными режимами с низкой мощностью датчик улучшает ваш опыт за счет балансировки энергоэффективности и производительности.В практических сценариях гармонизирующее энергопотребление и точность становится главным образом актуальным, особенно в носимых технологиях, где срок службы батареи глубоко влияет на ваше удовлетворение.

2. Каковы приложения датчика LSM6DS3?

LSM6DS3 соответствует требованиям современных операционных систем, предоставляя реальные, виртуальные и пакетные датчики, наряду с буфером 8 кбайт для динамической обработки данных.Используя проверенные методы производства MEMS от ST, обеспечивает получение надежных акселерометров и гироскопов.Этот датчик играет активную роль в приложениях от мобильных устройств до решений IoT из-за его устойчивости и низкого энергопотребления, что делает его идеальным для долгосрочного использования.Беспрожимом интегрируя, LSM6DS3 поддерживает инновационные функции, обогащая ваше взаимодействие и технологическую интеграцию в повседневную жизнь.
